Qui troverai tutte le parti e i disegni disponibili di “Hikoki CM9UBY”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

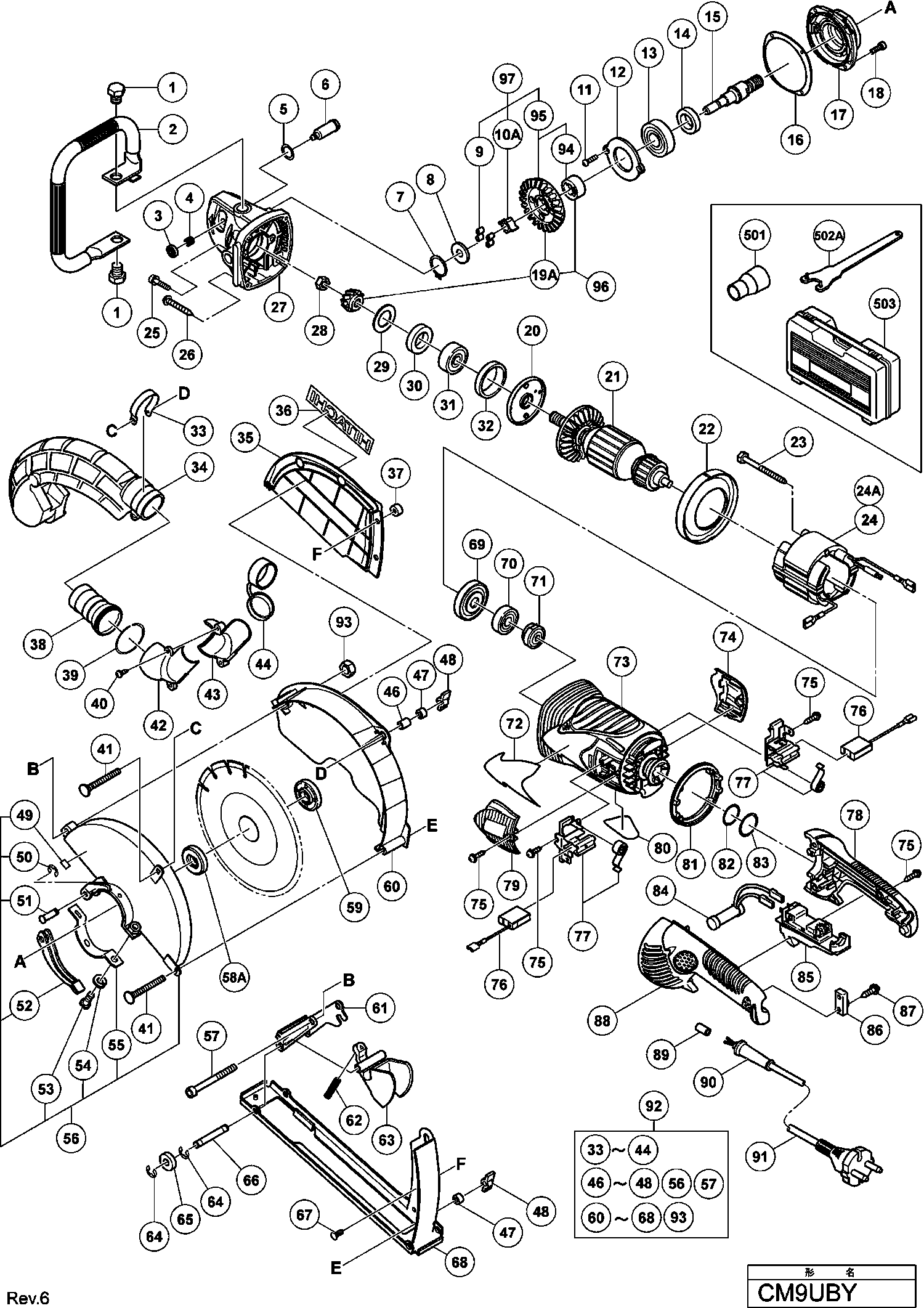

Disegni tecnici di Hikoki CM9UBY
Elenco parti di Hikoki CM9UBY
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Indotto 220 -230 VOLT | ||||
| *21 | 360777E | 82.64 | 100.82 | |
| Spazzole di Carbonio Auto-Fermo (2 Pezzi) | ||||
| *76 | 999089 | 9.30 | 11.35 | |
| Spazzola di carbone (1 paio) | ||||
| *76 | 999061 | 4.20 | 5.12 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *91 | 321537 | |||
| Bullone | ||||
| 1 | 985597 | 2.85 | 3.48 | |
| Set di maniglie per tubo Includ.602 | ||||
| 2 | 323993 | 63.66 | 77.67 | |
| Bottone Di Spinta | ||||
| 3 | 306888 | 1.04 | 1.27 | |
| Molla | ||||
| 4 | 320219 | 1.35 | 1.65 | |
| Anello O | ||||
| 5 | 320218 | 1.20 | 1.46 | |
| Spina di bloccaggio | ||||
| 6 | 306890 | 1.80 | 2.20 | |
| Rondella elastica D10 (10 pezzi) | ||||
| 7 | 939540 | 1.95 | 2.38 | |
| Copertura | ||||
| 8 | 326722 | 1.20 | 1.46 | |
| AMMORTIZZATORE | ||||
| 9 | 326721 | 7.43 | 9.06 | |
| CONNETTORE | ||||
| 10A | 333147 | 4.35 | 5.31 | |
| Vite della macchina M5x10 (10 pezzi) | ||||
| 11 | 949236 | 1.05 | 1.28 | |
| Vite di bloccaggio di sigillante M5x10 | ||||
| 11A | 992038 | 1.04 | 1.27 | |
| Copertura del cuscinetto (b) | ||||
| 12 | 326723 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6302vvcmps2s | ||||
| 13 | 6302VV | 9.30 | 11.35 | |
| Imballaggio Di Feltro | ||||
| 14 | 990852 | 1.04 | 1.27 | |
| BARRA TOMMY | ||||
| 15 | 326727 | 9.90 | 12.08 | |
| Piastra di tenuta | ||||
| 16 | 320228 | 1.35 | 1.65 | |
| COPERTURA DEL CASETTO DI INGRANAGGI | ||||
| 17 | 320227 | 4.96 | 6.05 | |
| Vite M5X16 | ||||
| 18 | 994192 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 19A | 326718 | |||
| Copertina Cuscinetto (a) G18u2/g23u2, Cm9uby | ||||
| 20 | 320220 | 2.55 | 3.11 | |
| Indotto 220 -230 VOLT | ||||
| 21 | 360777E | 82.64 | 100.82 | |
| Guida per ventilatore | ||||
| 22 | 320215 | 1.35 | 1.65 | |
| Vite D5x75 (vecchio 963454z) | ||||
| 23 | 984271 | 1.04 | 1.27 | |
| INDUTTORE 110-120 VOLT | ||||
| 24 | 340682C | 42.62 | 52.00 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 24A | 340682F | 54.45 | 66.43 | |
| Blocco Sigillo Hd. Vite a Brugola M5x14 (nuovo 990 | ||||
| 25 | 984509 | 1.05 | 1.28 | |
| Vite a filettare con flangia D5x35 (nero) | ||||
| 26 | 323209 | 1.35 | 1.65 | |
| Custodia del ingranaggio | ||||
| 27 | 326717 | 25.58 | 31.20 | |
| DADO M10 | ||||
| 28 | 320226 | 1.35 | 1.65 | |
| Rondella di tenuta | ||||
| 29 | 320221 | 1.35 | 1.65 | |
| Imballaggio Di Feltro | ||||
| 30 | 320222 | 1.35 | 1.65 | |
| Cuscinetto a sfere 6301vvcmps2s | ||||
| 31 | 6301VV | 8.55 | 10.43 | |
| Anello di gomma | ||||
| 32 | 994208 | 1.04 | 1.27 | |
| Fascia del tubo | ||||
| 33 | 328754 | 1.95 | 2.38 | |
| Condotta della polvere | ||||
| 34 | 328748 | 15.13 | 18.45 | |
| COPERTURA | ||||
| 35 | 328752 | 6.30 | 7.69 | |
| BOTTONE | ||||
| 37 | 997467 | 4.20 | 5.12 | |
| Adattatore CMS-OF | ||||
| 38 | 328758 | 2.10 | 2.56 | |
| Rondella | ||||
| 39 | 328761 | 1.95 | 2.38 | |
| Vite a tagliente (con flangia) D4x12 Fino a 1.2001 | ||||
| 40 | 305720 | 1.05 | 1.28 | |
| Bullone (quadrato) M6x57 | ||||
| 41 | 324877 | 1.65 | 2.01 | |
| Adattatore (a) | ||||
| 42 | 328759 | 2.10 | 2.56 | |
| Adattatore (b) | ||||
| 43 | 328760 | 2.10 | 2.56 | |
| Cappuccio antipolvere | ||||
| 44 | 324865 | 6.45 | 7.87 | |
| Supporto (b) per suppressore di rumore | ||||
| 46 | 885414 | 1.65 | 2.01 | |
| Bussola | ||||
| 47 | 328841 | 1.05 | 1.28 | |
| Dado ad ali M6 | ||||
| 48 | 314622 | 3.30 | 4.03 | |
| Etichetta | ||||
| 49 | 311492 | 1.20 | 1.46 | |
| Rondella | ||||
| 50 | 673489 | 1.04 | 1.27 | |
| Chiodo Fisso Fino 11.2014 | ||||
| 51 | 321546 | 3.00 | 3.66 | |
| Leva (a) Vb13y | ||||
| 52 | 321545 | 3.00 | 3.66 | |
| Bullone M8x22 | ||||
| 53 | 306887 | 1.05 | 1.28 | |
| Rondella di sicurezza M8 (10 pezzi) | ||||
| 54 | 949457 | 1.05 | 1.28 | |
| Staffa per coperchio protettivo | ||||
| 55 | 321544 | 1.50 | 1.83 | |
| Protettore della ruota compreso 49-55 | ||||
| 56 | 328745 | 21.04 | 25.67 | |
| Non più disponibile, nessuna sostituzione | ||||
| 57 | 328843 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 58A | 376202 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 58B | 376202 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 59 | 937909Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 59A | 373779 | |||
| COPERTURA | ||||
| 60 | 328749 | 5.25 | 6.40 | |
| Supporto | ||||
| 61 | 328750 | 6.30 | 7.69 | |
| Molla | ||||
| 62 | 314429 | 1.04 | 1.27 | |
| ASTA | ||||
| 63 | 328751 | 3.00 | 3.66 | |
| Rondella elastica | ||||
| 64 | 974577 | 1.05 | 1.28 | |
| Bussola | ||||
| 65 | 328755 | 2.10 | 2.56 | |
| BARRA TOMMY | ||||
| 66 | 328756 | 3.00 | 3.66 | |
| Vite speciale M5 | ||||
| 67 | 328757 | 3.00 | 3.66 | |
| Piastra di base KS 60 | ||||
| 68 | 328747 | 22.83 | 27.85 | |
| Sigillo Antipolvere G18u2/g23u2, Cm9by | ||||
| 69 | 320216 | 1.35 | 1.65 | |
| Cuscinetto a sfera 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 70 | 6000VV | 6.15 | 7.50 | |
| Boccola cuscinetto | ||||
| 71 | 321536 | 11.55 | 14.09 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 73 | 326712 | 41.39 | 50.49 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 73A | 326712 | 41.39 | 50.49 | |
| Copertura della Spazzola | ||||
| 74 | 326715 | 2.25 | 2.74 | |
| Vite Autofilettante (con flangia) D4x16 (nero) | ||||
| 75 | 305812 | 1.04 | 1.27 | |
| Spazzole di Carbonio Auto-Fermo (2 Pezzi) | ||||
| 76 | 999089 | 9.30 | 11.35 | |
| Spazzola di carbone (1 paio) | ||||
| 76 | 999061 | 4.20 | 5.12 | |
| Set Di Portaspazzole | ||||
| 77 | 322323 | 4.96 | 6.05 | |
| Manico (a) G18uay, Cm9by | ||||
| 78 | 326713 | 12.08 | 14.73 | |
| Copertura della Spazzola | ||||
| 79 | 326716 | 3.30 | 4.03 | |
| Ammortizzatore maniglia | ||||
| 81 | 326726 | 4.35 | 5.31 | |
| Anello O | ||||
| 82 | 326724 | 1.20 | 1.46 | |
| Anello O | ||||
| 83 | 326725 | 1.20 | 1.46 | |
| Resistore eccetto per GBR (110v) | ||||
| 84 | 320236 | 10.44 | 12.73 | |
| Interruttore (tipo pilastro 2p) con blocco di sicu | ||||
| 85 | 320371 | 36.44 | 44.45 | |
| MORSETTO DEL CAVO | ||||
| 86 | 960266 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 87 | 984750 | |||
| Manico (b) G18uay, Cm9uby | ||||
| 88 | 326714 | 12.08 | 14.73 | |
| Manicotto filettato per cavo | ||||
| 89 | 981373 | 1.05 | 1.28 | |
| Armatura del cavo D10.7 | ||||
| 90 | 940778 | 2.10 | 2.56 | |
| Cavo 5m 2 X 1,5 H07rn-f (senza spina) | ||||
| 91 | 500460Z | 37.26 | 45.46 | |
| CAVO PER GBR 110 VOLT | ||||
| 91 | 321539 | 29.98 | 36.58 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 92 | 328744 | |||
| DADO M8 | ||||
| 93 | 944950 | 1.35 | 1.65 | |
| Interno | ||||
| 94 | 328700 | 8.70 | 10.61 | |
| Set interno (con ingranaggio) incl.70 | ||||
| 95 | 328694 | 32.04 | 39.09 | |
| SET DI INGRANAGGI G23 UVP (VECCHIO 326718) | ||||
| 96 | 328697 | 37.54 | 45.80 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 97 | 328698 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 320994 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502A | 325491 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502B | 376127 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 328844 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 310338 | |||
