Qui troverai tutte le parti e i disegni disponibili di “Hikoki CM4”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

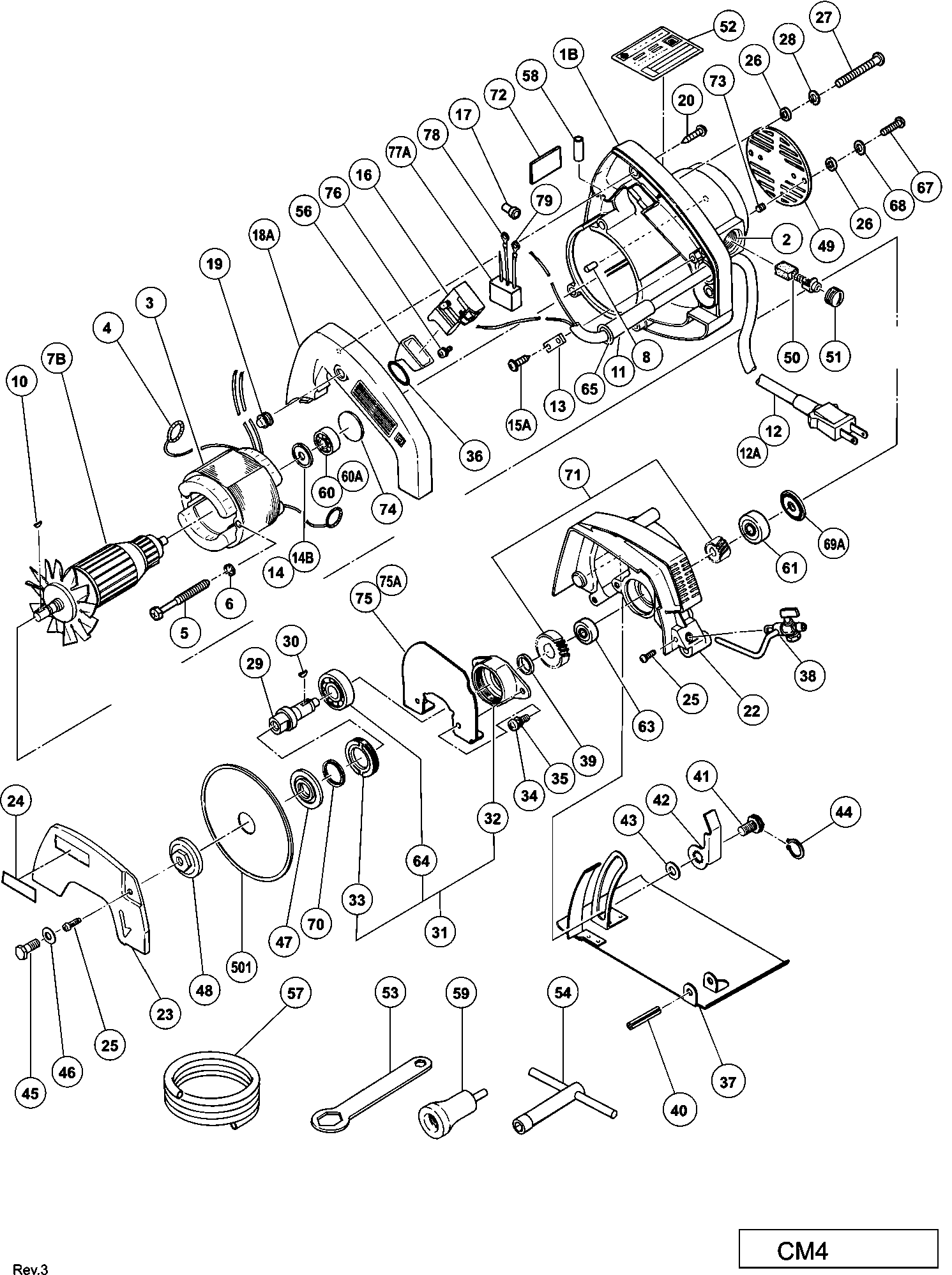

Disegni tecnici di Hikoki CM4
Elenco parti di Hikoki CM4
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Protezione del cavo D10.2 Fino a 11.1982 Per Aus | ||||
| *11 | 930026 | 3.00 | 3.66 | |
| Cavo | ||||
| *12 | 930051 | 14.30 | 17.45 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *14 | 986926 | |||
| Interruttore | ||||
| *16 | 981821 | 14.03 | 17.11 | |
| O-RING (S-9) | ||||
| *65 | 875806 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1B | 956855 | |||
| Portaspazzole di Carbone | ||||
| 2 | 958900 | 6.45 | 7.87 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 3 | 956888E | 28.33 | 34.56 | |
| Punto di contatto Portaspazzola | ||||
| 4 | 930703 | 2.40 | 2.93 | |
| Vite di taglio D5x60 | ||||
| 5 | 961501 | 1.04 | 1.27 | |
| RONDINA | ||||
| 6 | 956764 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 7B | 956896F | |||
| PENNA DI GOMMA (VECCHIA 976441) | ||||
| 8 | 946362 | 1.05 | 1.28 | |
| CHIAVETTA DI INSERIMENTO 2,5X8 | ||||
| 10 | 940220 | 1.35 | 1.65 | |
| Protezione del cavo D10.2 Fino a 11.1982 Per Aus | ||||
| 11 | 930026 | 3.00 | 3.66 | |
| Pressacavo D8.2 | ||||
| 11 | 930487 | 2.25 | 2.74 | |
| Cavo | ||||
| 12 | 930051 | 14.30 | 17.45 | |
| SNOER 2.5M 2 X 1.0 H05VV-F W/PLUG 13A/250V (OLD 50 | ||||
| 12A | 500423Z | 12.87 | 15.70 | |
| Strip di serraggio (vecchio 994566) | ||||
| 13 | 937631 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 14 | 986926 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 15A | 984750 | |||
| Interruttore | ||||
| 16 | 957747 | 14.03 | 17.11 | |
| Interruttore | ||||
| 16 | 981821 | 14.03 | 17.11 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 17 | 959141 | 3.75 | 4.58 | |
| HANDGREEPDEKSEL | ||||
| 18A | 983857 | 11.34 | 13.83 | |
| RUBBER COVER (B) | ||||
| 19 | 956866 | 1.00 | 1.22 | |
| Vite rubinetto | ||||
| 20 | 982095 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 22 | 956867 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 23 | 956868 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 24 | 961678 | |||
| Vite per macchina M4x14 (10 pezzi) | ||||
| 25 | 949218 | 1.05 | 1.28 | |
| Rondella di blocco M5 (vecchio 949424z , 10 pezzi) | ||||
| 26 | 949424 | 1.05 | 1.28 | |
| MACHINE SCREW M5X50 (10 PCS.) | ||||
| 27 | 949250 | 1.26 | 1.54 | |
| Rondella di molla M5 (10 pezzi) | ||||
| 28 | 949454 | 1.04 | 1.27 | |
| SPINDLE | ||||
| 29 | 986920 | 15.51 | 18.92 | |
| INLEGSPIE 3X10 *TD5-1-2* | ||||
| 30 | 932819 | 1.26 | 1.54 | |
| BEARING HOLDER | ||||
| 31 | 956891 | 10.98 | 13.40 | |
| SUPPORTO DEL CUSCINETTO | ||||
| 32 | 956871 | 5.70 | 6.95 | |
| Coperchio del cuscinetto | ||||
| 33 | 956872 | 2.70 | 3.29 | |
| Vite a Macchina M5X20 (10 Pezzi) | ||||
| 34 | 949241 | 1.35 | 1.65 | |
| Rondella di molla M5 (10 pezzi) | ||||
| 35 | 949454 | 1.04 | 1.27 | |
| Anello O (1ap-20) | ||||
| 36 | 944486 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 37 | 956873Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 38 | 956874 | |||
| DISTANCE COLLAR | ||||
| 39 | 956875 | 1.38 | 1.68 | |
| ROL PIN D6X32 (10 STUKS) | ||||
| 40 | 949576 | 3.06 | 3.73 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 41 | 956876 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 42 | 956877 | |||
| Rondella di chiusura M8 (10 pezzi) | ||||
| 43 | 949426 | 1.05 | 1.28 | |
| Rondella Elastica D14 (10 Pezzi) | ||||
| 44 | 939543 | 2.55 | 3.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 45 | 944346 | |||
| RONDINA | ||||
| 46 | 940391 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 47 | 956879 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 48 | 956878 | |||
| COPERTURA POSTERIORE | ||||
| 49 | 956880 | 1.80 | 2.20 | |
| Spazzola di carbone (1 paio) | ||||
| 50 | 999043 | 4.50 | 5.49 | |
| Cappuccio della spazzola | ||||
| 51 | 945161 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 53 | 941057 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 54 | 940543 | |||
| Custodia in gomma | ||||
| 56 | 956882 | 1.50 | 1.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 57 | 956883 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 58 | 956884 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 59 | 956885 | |||
| Cuscinetto a sfere 627 Vvm | ||||
| 60 | 627VVM | 5.55 | 6.77 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 60A | 608VVM | 5.70 | 6.95 | |
| Cuscinetto a sfere 629vvmc2eps2l | ||||
| 61 | 629VVM | 5.85 | 7.14 | |
| Cuscinetto a sfere 626vvmc2erps2s | ||||
| 63 | 626VVM | 5.70 | 6.95 | |
| Cuscinetto a sfere 6201vvcmps2s | ||||
| 64 | 6201VV | 6.45 | 7.87 | |
| O-RING (S-9) | ||||
| 65 | 875806 | 1.00 | 1.22 | |
| O-RING (S-7) | ||||
| 65 | 876316 | 1.00 | 1.22 | |
| Vite a Macchina M5X14 (10 Pezzi) | ||||
| 67 | 949238 | 1.05 | 1.28 | |
| Rondella di molla M5 (10 pezzi) | ||||
| 68 | 949454 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 69A | 986927 | |||
| Anello X (vecchio 944520) | ||||
| 70 | 971134 | 2.25 | 2.74 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 71 | 956894 | |||
| SEAL PACKING | ||||
| 72 | 983858 | 1.00 | 1.22 | |
| Vite di bloccaggio esagonale M5x6 | ||||
| 73 | 962782 | 1.04 | 1.27 | |
| AFDICHT RING | ||||
| 74 | 983866 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 75 | 986921 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 75A | 986924 | |||
| Vite per macchina M3,5x5 | ||||
| 76 | 980060 | 1.05 | 1.28 | |
| Condensatore (vecchio 930030/991313) | ||||
| 77A | 994273 | 4.29 | 5.23 | |
| Terminale 50061 (10 pezzi) | ||||
| 78 | 959146 | 4.50 | 5.49 | |
| Morsetto di Connessione | ||||
| 79 | 980063 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 939336 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 939586 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 939587 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 939588 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 310850 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 310853 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 956886 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 956883 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 956874 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 956885 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 306161 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 306162 | |||
