Qui troverai tutte le parti e i disegni disponibili di “Hikoki CM12Y”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

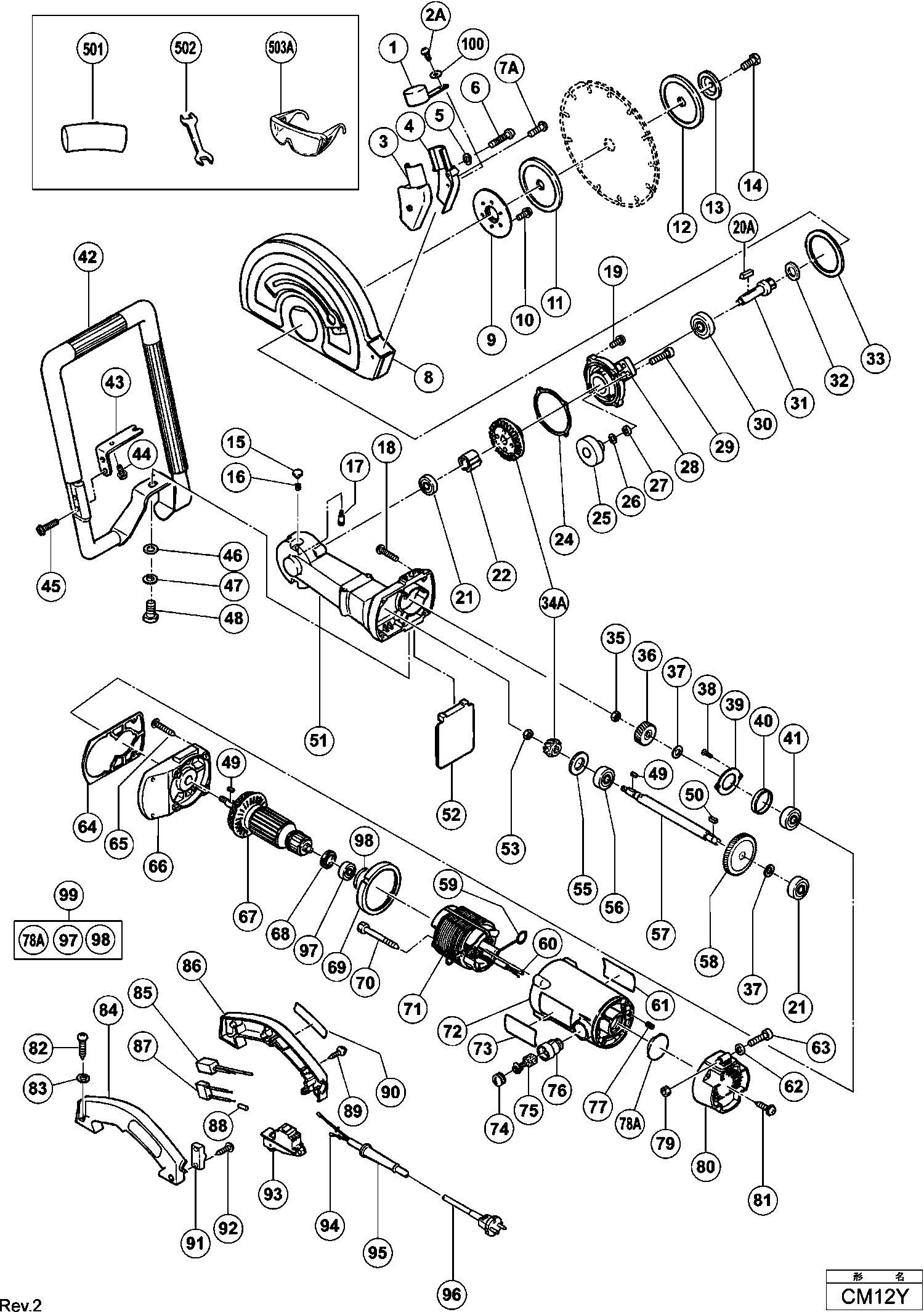

Disegni tecnici di Hikoki CM12Y
Elenco parti di Hikoki CM12Y
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Indotto 220-230 Volt | ||||
| *67 | 360287E | 91.30 | 111.39 | |
| Armatura 240v | ||||
| *67 | 360287F | 91.30 | 111.39 | |
| Assemblaggio Stator 230v Includ.59,60 | ||||
| *71 | 340349E | 160.46 | 195.76 | |
| GRUPPO STATORE 100-110 VOLT | ||||
| *71 | 340348 | 127.98 | 156.14 | |
| Armatura del cavo D10.7 | ||||
| *95 | 940778 | 2.10 | 2.56 | |
| Glandola per cavo D8.2 (vecchia 958049z) | ||||
| *95 | 958049 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| *96 | 500435Z | |||
| Cappuccio in Gomma | ||||
| 1 | 312314 | 5.85 | 7.14 | |
| Vite di Macchina M4x12 (nera) con Rondella | ||||
| 2A | 935196 | 1.04 | 1.27 | |
| Collettore di polvere (b) Cm12y | ||||
| 3 | 312312 | 13.05 | 15.92 | |
| Collettore di polvere (a) Cm12y | ||||
| 4 | 312311 | 13.05 | 15.92 | |
| Rondella di molla M4 (10 pezzi) | ||||
| 5 | 949453 | 1.05 | 1.28 | |
| Vite per macchina M4x30 (10 pezzi) | ||||
| 6 | 949224 | 1.35 | 1.65 | |
| Vite di Macchina M4x12 (nera) con Rondella | ||||
| 7A | 935196 | 1.04 | 1.27 | |
| Protezione Cm12y | ||||
| 8 | 312310 | 84.56 | 103.17 | |
| Supporto | ||||
| 9 | 312307 | 5.55 | 6.77 | |
| Vite di bloccaggio di sigillante M5x10 | ||||
| 10 | 992038 | 1.04 | 1.27 | |
| Rondella della ruota (b) | ||||
| 11 | 312327 | 29.29 | 35.73 | |
| Rondella della ruota (c) Cm 12y | ||||
| 12 | 312324 | 26.40 | 32.21 | |
| Rondella (d) Cm12y | ||||
| 13 | 312308 | 3.30 | 4.03 | |
| Bullone (mano sinistra) M10x20 Cm12y | ||||
| 14 | 312309 | 17.05 | 20.80 | |
| Bottone Di Spinta | ||||
| 15 | 306888 | 1.04 | 1.27 | |
| Molla | ||||
| 16 | 306889 | 1.04 | 1.27 | |
| Spina di bloccaggio | ||||
| 17 | 306890 | 1.80 | 2.20 | |
| Vite della macchina (con rondelle) M5x35 | ||||
| 18 | 312298 | 2.40 | 2.93 | |
| Vite M5X16 | ||||
| 19 | 994192 | 1.04 | 1.27 | |
| Chiodo 4x4x30 | ||||
| 20A | 948920 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6200 Vv | ||||
| 21 | 6200VV | 6.15 | 7.50 | |
| Manicotto di blocco Cm12y | ||||
| 22 | 312303 | 26.40 | 32.21 | |
| Guarnizione (a) Cm12y | ||||
| 24 | 312304 | 2.40 | 2.93 | |
| PULSANTE | ||||
| 25 | 302458 | 1.04 | 1.27 | |
| Rondella M8 (10 Pezzi) | ||||
| 26 | 949433 | 1.05 | 1.28 | |
| Rondella di Sicurezza M8 | ||||
| 27 | 957042 | 1.05 | 1.28 | |
| Coperchio interno | ||||
| 28 | 312305 | 52.53 | 64.08 | |
| Bullone (quadrato) M8x30 | ||||
| 29 | 302457 | 1.04 | 1.27 | |
| Cuscinetto a sfere 6302dducmps2s | ||||
| 30 | 6302DD | 8.85 | 10.80 | |
| BARRA TOMMY | ||||
| 31 | 312302 | 43.86 | 53.51 | |
| Imballaggio Di Feltro | ||||
| 32 | 312306 | 1.05 | 1.28 | |
| Anello di spaziatura | ||||
| 33 | 312651 | 7.35 | 8.97 | |
| Set di Ingranaggi | ||||
| 34A | 332119 | 22.83 | 27.85 | |
| U-blocco Dado (vecchio 961409z, 994311) | ||||
| 35 | 946228 | 1.04 | 1.27 | |
| Pignone (a) | ||||
| 36 | 312325 | 28.05 | 34.22 | |
| Boccola Distanziatrice | ||||
| 37 | 312294 | 3.00 | 3.66 | |
| Vite della piastra di blocco del sigillo M4x10 | ||||
| 38 | 990430 | 1.04 | 1.27 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 39 | 312293 | 2.85 | 3.48 | |
| Anello di gomma | ||||
| 40 | 994208 | 1.04 | 1.27 | |
| Cuscinetto a sfere 6301dducmps2s (vecchio 994272) | ||||
| 41 | 6301DD | 6.75 | 8.24 | |
| Manico ad arco | ||||
| 42 | 312315 | 169.13 | 206.33 | |
| PIASTRA DI MONTAGGIO | ||||
| 43 | 312316 | 8.40 | 10.25 | |
| Vite Allen M6 X 16 | ||||
| 44 | 878533 | 1.05 | 1.28 | |
| Vite esagonale M6x30 | ||||
| 45 | 878877 | 1.05 | 1.28 | |
| Rondella M12 (Vecchio 949437z, 10 Pezzi) | ||||
| 46 | 949437 | 1.95 | 2.38 | |
| Rondella di sicurezza M12 (10 pezzi) | ||||
| 47 | 949463 | 1.65 | 2.01 | |
| Vite M12x25 (10 Pezzi) | ||||
| 48 | 949671 | 4.50 | 5.49 | |
| Cuneo 3x3x10 | ||||
| 49 | 940533 | 1.20 | 1.46 | |
| Inserto 4x4x15 | ||||
| 50 | 948919 | 1.05 | 1.28 | |
| Custodia del ingranaggio | ||||
| 51 | 312297 | 187.83 | 229.15 | |
| Scudo | ||||
| 52 | 312313 | 8.40 | 10.25 | |
| Dado sinistro M8 | ||||
| 53 | 960256 | 1.05 | 1.28 | |
| Anello di bloccaggio | ||||
| 55 | 312296 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6301vvcmps2s | ||||
| 56 | 6301VV | 8.55 | 10.43 | |
| ALBERO DI TRASMISSIONE | ||||
| 57 | 312295 | 46.75 | 57.04 | |
| Primo Ingranaggio | ||||
| 58 | 315326 | 46.75 | 57.04 | |
| Connettore del porta spazzole | ||||
| 59 | 958032 | 1.04 | 1.27 | |
| Manicotto filettato per cavo | ||||
| 60 | 981373 | 1.05 | 1.28 | |
| Anello M6 (vecchio 949425z , 10 pezzi) | ||||
| 62 | 949425 | 1.05 | 1.28 | |
| Vite della macchina M6x35 (10 pezzi) | ||||
| 63 | 949263 | 1.95 | 2.38 | |
| Piastra di tenuta (b) Cm 12y | ||||
| 64 | 312291 | 3.00 | 3.66 | |
| VITE C M4X35 | ||||
| 65 | 301654 | 1.05 | 1.28 | |
| Coperchio interno | ||||
| 66 | 312292 | 75.90 | 92.60 | |
| Armatura 240v | ||||
| 67 | 360287F | 91.30 | 111.39 | |
| Indotto 220-230 Volt | ||||
| 67 | 360287E | 91.30 | 111.39 | |
| INDOTTO 110 VOLT | ||||
| 67 | 360287C | 85.14 | 103.87 | |
| Guarnizione Antipolvere G18u/ua/ub e altri | ||||
| 68 | 310998 | 1.05 | 1.28 | |
| Anello deflettore d'aria | ||||
| 69 | 306103 | 1.95 | 2.38 | |
| Vite D5x75 (vecchio 963454z) | ||||
| 70 | 984271 | 1.04 | 1.27 | |
| Assemblaggio Stator 230v Includ.59,60 | ||||
| 71 | 340349E | 160.46 | 195.76 | |
| GRUPPO STATORE 100-110 VOLT | ||||
| 71 | 340348 | 127.98 | 156.14 | |
| Custodia Montaggio Including.76,77 | ||||
| 72 | 306102 | 19.39 | 23.65 | |
| Cappuccio della spazzola | ||||
| 74 | 940540 | 1.04 | 1.27 | |
| Spazzola di carbone (1 paio) | ||||
| 75 | 999044 | 4.50 | 5.49 | |
| Portaspazzole di carbonio (vecchio 500301) | ||||
| 76 | 980487 | 5.68 | 6.92 | |
| Vite di regolazione esagonale M5x8 | ||||
| 77 | 938477 | 1.05 | 1.28 | |
| Boccola del cuscinetto dal 6.1996 | ||||
| 78A | 313306 | 22.00 | 26.84 | |
| Dado M6 (10pcs) | ||||
| 79 | 949556 | 1.05 | 1.28 | |
| COPERTURA POSTERIORE | ||||
| 80 | 312299 | 14.10 | 17.20 | |
| Vite di taglio (con flangia) D5x25 (nera) | ||||
| 81 | 305558 | 1.04 | 1.27 | |
| Vite a Macchina M5X20 (10 Pezzi) | ||||
| 82 | 949241 | 1.35 | 1.65 | |
| Rondella di molla M5 (10 pezzi) | ||||
| 83 | 949454 | 1.04 | 1.27 | |
| Maniglia (a) G18u/g23u e altri | ||||
| 84 | 312300 | 16.09 | 19.63 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 85 | 312318 | |||
| Manico (b) | ||||
| 86 | 312301 | 16.09 | 19.63 | |
| CONDENSATORE | ||||
| 87 | 311935 | 3.30 | 4.03 | |
| Manicotto filettato per cavo | ||||
| 88 | 981373 | 1.05 | 1.28 | |
| Vite autofilettante (con flangia) D4x25 (nero) | ||||
| 89 | 304035 | 1.04 | 1.27 | |
| Gomma da impugnatura Cm12y | ||||
| 90 | 312317 | 7.35 | 8.97 | |
| MORSETTO DEL CAVO | ||||
| 91 | 960266 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 92 | 984750 | |||
| Interruttore | ||||
| 93 | 307650 | 50.60 | 61.73 | |
| Manicotto filettato per cavo | ||||
| 94 | 981373 | 1.05 | 1.28 | |
| Armatura del cavo D10.7 | ||||
| 95 | 940778 | 2.10 | 2.56 | |
| Glandola per cavo D8.2 (vecchia 958049z) | ||||
| 95 | 958049 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 96 | 500423Z | |||
| Cuscinetto a sfera 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 97 | 6000VV | 6.15 | 7.50 | |
| Anello di gomma | ||||
| 98 | 994202 | 1.05 | 1.28 | |
| CUSCINETTO | ||||
| 99 | 313307 | 35.06 | 42.78 | |
| Rondella di spinta | ||||
| 100 | 322270 | 1.50 | 1.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 312360 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 974254 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503A | 875769 | |||
| Rondella della ruota D.25.4 | ||||
| 601 | 312323 | 27.78 | 33.89 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 985608 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 985609 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 985610 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 985611 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 985618 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 985619 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 312367 | |||
