Qui troverai tutte le parti e i disegni disponibili di “Hikoki CJ90VST2”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

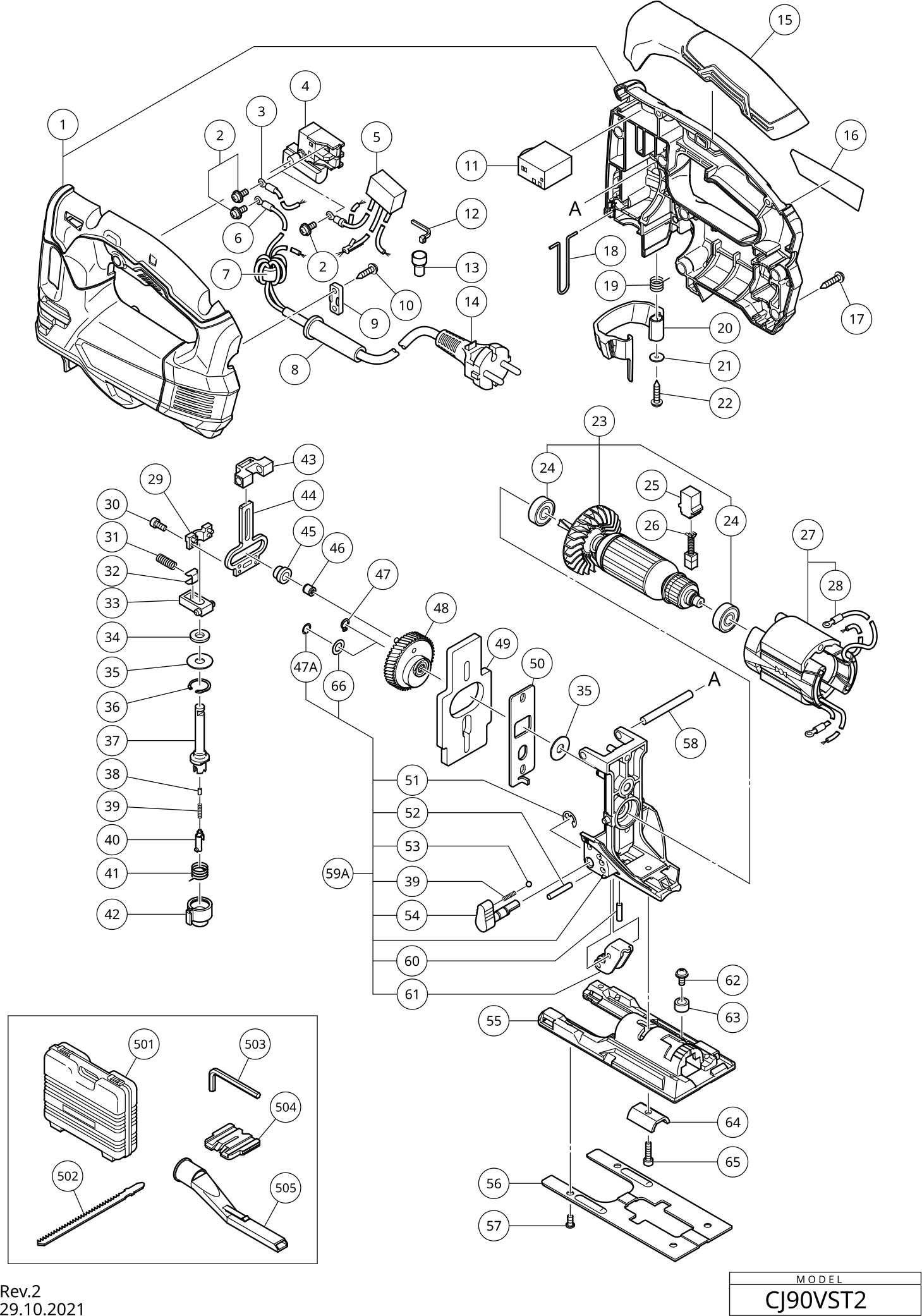

Disegni tecnici di Hikoki CJ90VST2
Elenco parti di Hikoki CJ90VST2
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Montaggio della Scocca Incl. 86,87 | ||||
| *1 | 376483 | 9.30 | 11.35 | |
| Controller | ||||
| *11 | 337760 | 13.80 | 16.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *14 | 500468Z | |||
| STATORE ASS'Y 220V-240V NUOVO | ||||
| *23 | 361136E | 18.43 | 22.48 | |
| STATOR ASS'Y 220V-240V NUOVO | ||||
| *27 | 341075E | 13.65 | 16.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *501 | 337883 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| *502 | 879357 | |||
| Set di Estrazione della Polvere | ||||
| *603 | 370492 | 3.75 | 4.58 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *606 | 325149 | |||
| Pressacavo D8.2 | ||||
| *8 | 930487 | 2.25 | 2.74 | |
| Vite macchina (con rondella) M3.5x6 | ||||
| 2 | 305499 | 1.05 | 1.28 | |
| INSIEME DI FILI INTERNO (B) | ||||
| 3 | 376462 | 1.04 | 1.27 | |
| INTERRUTTORE DI INNESTO | ||||
| 4 | 376485 | 2.40 | 2.93 | |
| Morsetto di Connessione | ||||
| 6 | 980063 | 1.04 | 1.27 | |
| Strip di serraggio (vecchio 994566) | ||||
| 9 | 937631 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 10 | 984750 | |||
| MORSETTO DEL CAVO | ||||
| 12 | 975144 | 1.04 | 1.27 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 13 | 959141 | 3.75 | 4.58 | |
| Cover di Presa | ||||
| 15 | 376482 | 2.10 | 2.56 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 17 | 301653 | 1.04 | 1.27 | |
| Barra di protezione | ||||
| 18 | 376484 | 1.04 | 1.27 | |
| Molla di leva | ||||
| 19 | 376481 | 1.04 | 1.27 | |
| LEVA | ||||
| 20 | 375856 | 2.55 | 3.11 | |
| Rondella (1) | ||||
| 21 | 333916 | 1.04 | 1.27 | |
| Vite a tappo (con flangia) D3x20 | ||||
| 22 | 332929 | 1.80 | 2.20 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 24 | 608VVM | 5.70 | 6.95 | |
| Portaspazzole di Carbone | ||||
| 25 | 930483 | 1.65 | 2.01 | |
| Spazzola di carbone (1 paio) | ||||
| 26 | 999041 | 4.50 | 5.49 | |
| Terminale Cavo (vecchio 941562,10 St. | ||||
| 28 | 960356 | 3.00 | 3.66 | |
| Assemblaggio del coperchio del pistone | ||||
| 29 | 376473 | 2.70 | 3.29 | |
| Sigillo Bloccaggio Esagonale. Bullone M3x6 | ||||
| 30 | 325077 | 1.65 | 2.01 | |
| Molla (C) | ||||
| 31 | 376476 | 1.04 | 1.27 | |
| Piastra a molla (1) | ||||
| 32 | 376475 | 1.04 | 1.27 | |
| SUPPORTO DEL POMELLO (B) NUOVO | ||||
| 33 | 376487 | 1.65 | 2.01 | |
| Imballaggio | ||||
| 34 | 376474 | 1.04 | 1.27 | |
| RONDÈLLA (A) | ||||
| 35 | 376467 | 1.04 | 1.27 | |
| ANELLO DI RITENZIONE D15 | ||||
| 36 | 376480 | 1.04 | 1.27 | |
| Pistone (B) | ||||
| 37 | 376472 | 7.20 | 8.78 | |
| RULLO AD AGO (C) | ||||
| 38 | 376604 | 1.04 | 1.27 | |
| Molla | ||||
| 39 | 982454 | 1.04 | 1.27 | |
| PEZZO DEL POMELLO | ||||
| 40 | 376479 | 1.50 | 1.83 | |
| Molla di Sostegno | ||||
| 41 | 376478 | 1.04 | 1.27 | |
| Coperchio del portatore | ||||
| 42 | 376477 | 4.95 | 6.04 | |
| SUPPORTO DEL PISTONE (A) | ||||
| 43 | 376470 | 1.20 | 1.46 | |
| Pistone (A) | ||||
| 44 | 376471 | 1.50 | 1.83 | |
| Pezzo di Connessione (a) | ||||
| 45 | 332829 | 2.10 | 2.56 | |
| CUSCINETTO A RULLINI | ||||
| 46 | 325242 | 4.80 | 5.86 | |
| Rondella del bullone D7 | ||||
| 47 | 994251 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 47A | 377886 | |||
| CONJUNTO DI INGRANAGGI | ||||
| 48 | 376466 | 8.25 | 10.06 | |
| Peso di equilibrio | ||||
| 49 | 376469 | 3.00 | 3.66 | |
| CAM ORBITALE | ||||
| 50 | 376468 | 1.04 | 1.27 | |
| Rondella | ||||
| 51 | 673489 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 52 | 376683 | |||
| Pallina di acciaio 5/32 (10 Pz.) | ||||
| 53 | 335297 | 1.04 | 1.27 | |
| Pulsante di cambio | ||||
| 54 | 338992 | 1.95 | 2.38 | |
| Corpo di base | ||||
| 55 | 375854 | 7.65 | 9.33 | |
| PIASTRA DI BASE | ||||
| 56 | 375855 | 4.50 | 5.49 | |
| Bullone speciale | ||||
| 57 | 321996 | 1.65 | 2.01 | |
| PINNA D6 | ||||
| 58 | 376460 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 59A | 377885 | |||
| Rullo ad ago | ||||
| 60 | 983545 | 1.05 | 1.28 | |
| SUPPORTO RULLO ASS'Y | ||||
| 61 | 376465 | 3.90 | 4.76 | |
| Vite per Macchina (con Rondella) M4X5 | ||||
| 62 | 375857 | 1.04 | 1.27 | |
| Anello di gomma (1) | ||||
| 63 | 321576 | 1.35 | 1.65 | |
| Blocco base Cj120v/va | ||||
| 64 | 339663 | 1.04 | 1.27 | |
| BULLONE CON TESTA ESAGONALE M5X18 | ||||
| 65 | 372724 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 66 | 377887 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 944458 | |||
| Guardia scheggiatura | ||||
| 504 | 338997 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 321593 | |||
| Base Secondaria | ||||
| 602 | 339018 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 930035 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 372814 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 879339 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 963400 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 379147 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 379148 | |||
