Qui troverai tutte le parti e i disegni disponibili di “Hikoki CJ90VST”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

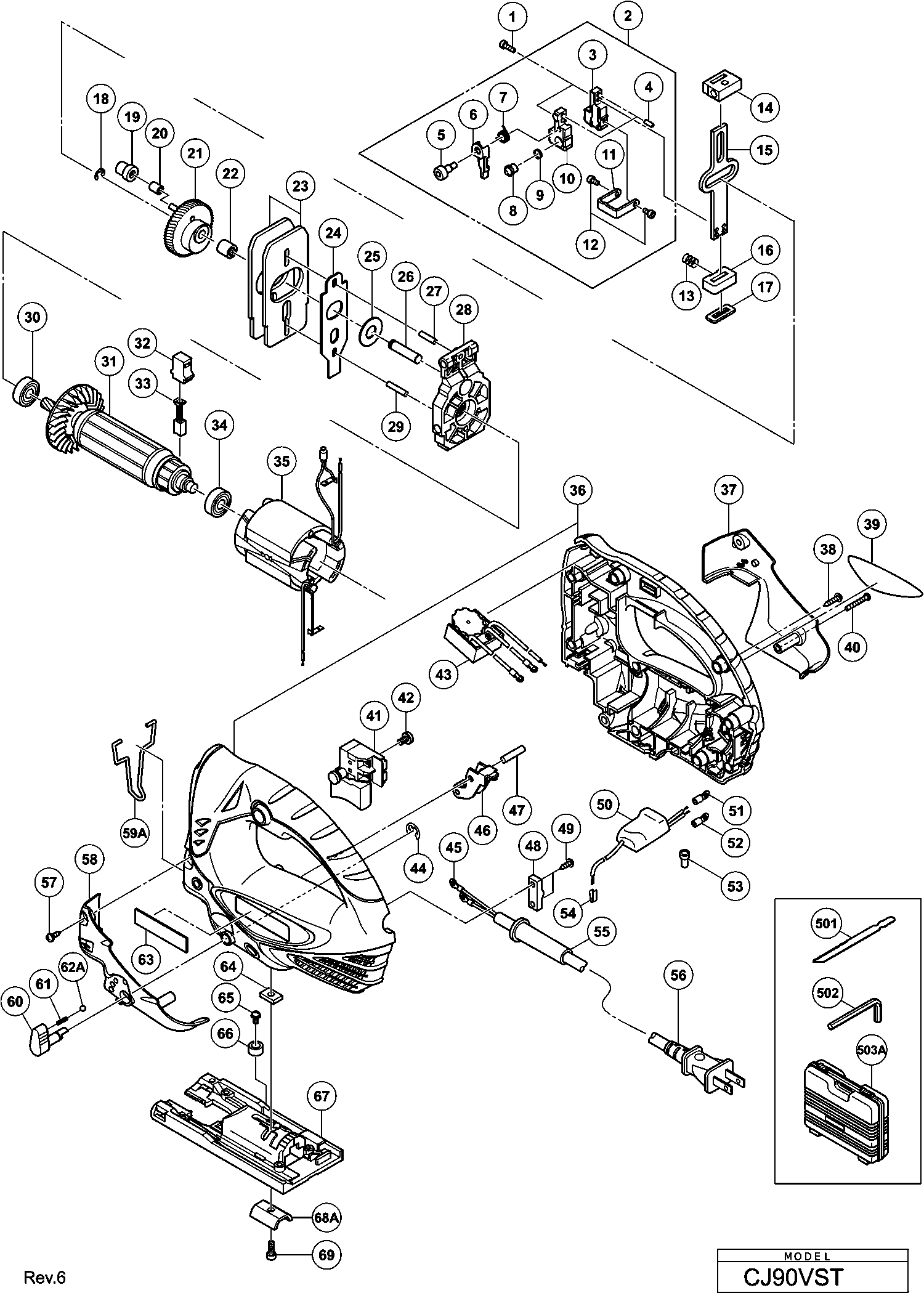

Disegni tecnici di Hikoki CJ90VST
Elenco parti di Hikoki CJ90VST
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| CUSCINETTO A RULLINI | ||||
| *22 | 332983 | 2.10 | 2.56 | |
| STATORE 230V | ||||
| *31 | 360893E | 38.23 | 46.63 | |
| INDOTTO 110 VOLT | ||||
| *31 | 360893C | 35.70 | 43.55 | |
| Stator Ass'y 220v-240v incluso.63 | ||||
| *35 | 340774E | 18.56 | 22.65 | |
| Controller 220v-230v | ||||
| *43 | 332832 | 22.83 | 27.85 | |
| Regolatore 110 V | ||||
| *43 | 332831 | 21.28 | 25.96 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *503A | 337883 | |||
| Protezione del cavo D10.2 Fino a 11.1982 Per Aus | ||||
| *55 | 930026 | 3.00 | 3.66 | |
| Pressacavo D8.2 | ||||
| *55 | 930487 | 2.25 | 2.74 | |
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| *56 | 500447Z | 6.60 | 8.05 | |
| Cavo 10.7 (UTILIZZARE 714500=2X1 5M) | ||||
| *56 | 500247Z | 6.18 | 7.54 | |
| SEAL LOCK HEX. SOCKET HD. BOLT M3X10 | ||||
| 1 | 332446 | 1.05 | 1.28 | |
| Set di supporti per lama incluso 3-12 | ||||
| 2 | 332443 | 18.08 | 22.05 | |
| Porta lama da sega | ||||
| 3 | 332429 | 3.15 | 3.84 | |
| Spina Dh28pd | ||||
| 4 | 332436 | 1.05 | 1.28 | |
| Bullone speciale M4 | ||||
| 5 | 332434 | 1.05 | 1.28 | |
| Leva KA 65 | ||||
| 6 | 332432 | 6.90 | 8.42 | |
| MOLLA (d) | ||||
| 7 | 332438 | 1.05 | 1.28 | |
| Spillo di supporto (b) | ||||
| 8 | 332435 | 3.15 | 3.84 | |
| Molla (b) | ||||
| 9 | 332439 | 1.20 | 1.46 | |
| Inserimento Tavola (b) C12fch | ||||
| 10 | 332430 | 3.15 | 3.84 | |
| Arco ISC 240 Wire | ||||
| 11 | 332426 | 1.05 | 1.28 | |
| Sigillo Bloccaggio Esagonale. Bullone M3x6 | ||||
| 12 | 325077 | 1.65 | 2.01 | |
| Molla | ||||
| 13 | 332437 | 1.05 | 1.28 | |
| Supporto (a) | ||||
| 14 | 332427 | 2.10 | 2.56 | |
| BARRA TOMMY | ||||
| 15 | 332422 | 4.20 | 5.12 | |
| Supporto (b) per suppressore di rumore | ||||
| 16 | 332428 | 1.20 | 1.46 | |
| Guarnizione | ||||
| 17 | 332441 | 1.20 | 1.46 | |
| Rondella del bullone D7 | ||||
| 18 | 994251 | 1.05 | 1.28 | |
| Pezzo di Connessione (a) | ||||
| 19 | 332829 | 2.10 | 2.56 | |
| CUSCINETTO A RULLINI | ||||
| 20 | 325242 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 21 | 332445 | |||
| INGRANAGGIO | ||||
| 21A | 337759 | 16.78 | 20.47 | |
| CUSCINETTO A RULLINI | ||||
| 22 | 332983 | 2.10 | 2.56 | |
| Peso di bilanciamento Sv12v/sv12sd | ||||
| 23 | 332424 | 2.10 | 2.56 | |
| Camme orbitale | ||||
| 24 | 332423 | 2.10 | 2.56 | |
| RONDINA | ||||
| 25 | 957540 | 1.04 | 1.27 | |
| BARRA TOMMY | ||||
| 26 | 332828 | 1.20 | 1.46 | |
| Rullo ad ago | ||||
| 27 | 998426 | 1.05 | 1.28 | |
| Porta Ingranaggi | ||||
| 28 | 332444 | 12.45 | 15.19 | |
| Rullo di ago D4x20 | ||||
| 29 | 943364 | 1.05 | 1.28 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 30 | 608VVM | 5.70 | 6.95 | |
| STATORE 230V | ||||
| 31 | 360893E | 38.23 | 46.63 | |
| INDOTTO 110 VOLT | ||||
| 31 | 360893C | 35.70 | 43.55 | |
| Portaspazzole di Carbone | ||||
| 32 | 955203 | 2.40 | 2.93 | |
| Spazzola di carbone (1 paio) | ||||
| 33 | 999041 | 4.50 | 5.49 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 34 | 608VVM | 5.70 | 6.95 | |
| Stator Ass'y 220v-240v incluso.63 | ||||
| 35 | 340774E | 18.56 | 22.65 | |
| CAMPO 110 VOLT | ||||
| 35 | 340774C | 17.32 | 21.13 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 36 | 332442 | 20.90 | 25.50 | |
| Leva (a) Vb13y | ||||
| 37 | 332419 | 3.15 | 3.84 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 38 | 301653 | 1.04 | 1.27 | |
| Vite macchina M4x30 Nero | ||||
| 40 | 332447 | 1.20 | 1.46 | |
| Interruttore | ||||
| 41 | 325085 | 9.90 | 12.08 | |
| Interruttore | ||||
| 41A | 339021 | 9.90 | 12.08 | |
| Vite macchina (con rondella) M3.5x6 | ||||
| 42 | 305499 | 1.05 | 1.28 | |
| Controller 220v-230v | ||||
| 43 | 332832 | 22.83 | 27.85 | |
| Regolatore 110 V | ||||
| 43 | 332831 | 21.28 | 25.96 | |
| Rondella | ||||
| 44 | 673489 | 1.04 | 1.27 | |
| Morsetto di Connessione | ||||
| 45 | 980063 | 1.04 | 1.27 | |
| Portarotolo | ||||
| 46 | 332448 | 10.65 | 12.99 | |
| Rullo ad ago | ||||
| 47 | 332433 | 1.20 | 1.46 | |
| MORSETTO DEL CAVO | ||||
| 48 | 960266 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 49 | 984750 | |||
| Varistore per Gbr,europe,fin,nor,swe,den,au | ||||
| 50 | 332835 | 6.90 | 8.42 | |
| Terminale Div.tipi | ||||
| 51 | 311741 | 1.04 | 1.27 | |
| Terminale Cavo (vecchio 941562,10 St. | ||||
| 52 | 960356 | 3.00 | 3.66 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 53 | 959140 | 3.30 | 4.03 | |
| Morsetto di terra Dh22vd/dh20pb Cj120v/va | ||||
| 54 | 302488 | 1.04 | 1.27 | |
| Protezione del cavo D10.2 Fino a 11.1982 Per Aus | ||||
| 55 | 930026 | 3.00 | 3.66 | |
| Pressacavo D8.2 | ||||
| 55 | 930487 | 2.25 | 2.74 | |
| Cavo 230 Volt Gbr | ||||
| 56 | 500450Z | 31.63 | 38.58 | |
| Cavo 3M 2 X 1,0 H05vv-f con spina 16a CEE | ||||
| 56 | 500461Z | 17.88 | 21.81 | |
| Cavo | ||||
| 56 | 500240Z | 13.18 | 16.07 | |
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| 56 | 500447Z | 6.60 | 8.05 | |
| Cavo 10.7 (UTILIZZARE 714500=2X1 5M) | ||||
| 56 | 500247Z | 6.18 | 7.54 | |
| Vite con flangia D4x12 (nero) | ||||
| 57 | 325083 | 1.65 | 2.01 | |
| Coperchio laterale (a) | ||||
| 58 | 332418 | 3.15 | 3.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 59 | 332440 | |||
| Barra di protezione | ||||
| 59A | 338039 | 1.04 | 1.27 | |
| Pulsante di regolazione | ||||
| 60 | 332421 | 3.15 | 3.84 | |
| Molla | ||||
| 61 | 982454 | 1.04 | 1.27 | |
| Pallina di acciaio 5/32 (10 Pz.) | ||||
| 62A | 335297 | 1.04 | 1.27 | |
| Dado a piastra | ||||
| 64 | 332425 | 1.20 | 1.46 | |
| Vite per macchina (con rondella) M4x8 (nero) | ||||
| 65 | 315500 | 1.35 | 1.65 | |
| Anello di gomma (1) | ||||
| 66 | 321576 | 1.35 | 1.65 | |
| Piastra di base KS 60 | ||||
| 67 | 321573 | 14.99 | 18.28 | |
| Blocco base Cj120v/va | ||||
| 68 | 321575 | 6.46 | 7.88 | |
| Blocco base Cj120v/va | ||||
| 68A | 339663 | 1.04 | 1.27 | |
| Vite a brugola M5x16 (10 pezzi) | ||||
| 69 | 949821 | 2.55 | 3.11 | |
| Set di ingranaggi (vecchio 332445) | ||||
| 70 | 370721 | 17.74 | 21.64 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 879357 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 944458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 332420 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 879336 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 879337 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 879338 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 879339 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 879340 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 879341 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 963400 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 321593 | |||
| PIASTRA BASE IN METALLO 145 MM DI LUNGHEZZA | ||||
| 609 | 321992 | 26.40 | 32.21 | |
| Base in plastica lunga 150mm | ||||
| 610 | 321993 | 12.15 | 14.82 | |
| Bullone speciale | ||||
| 611 | 321996 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 321591 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 325149 | |||
| Guardia anti-schegge | ||||
| 614 | 321590 | 1.50 | 1.83 | |
