Qui troverai tutte le parti e i disegni disponibili del 'Hikoki CJ160V'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

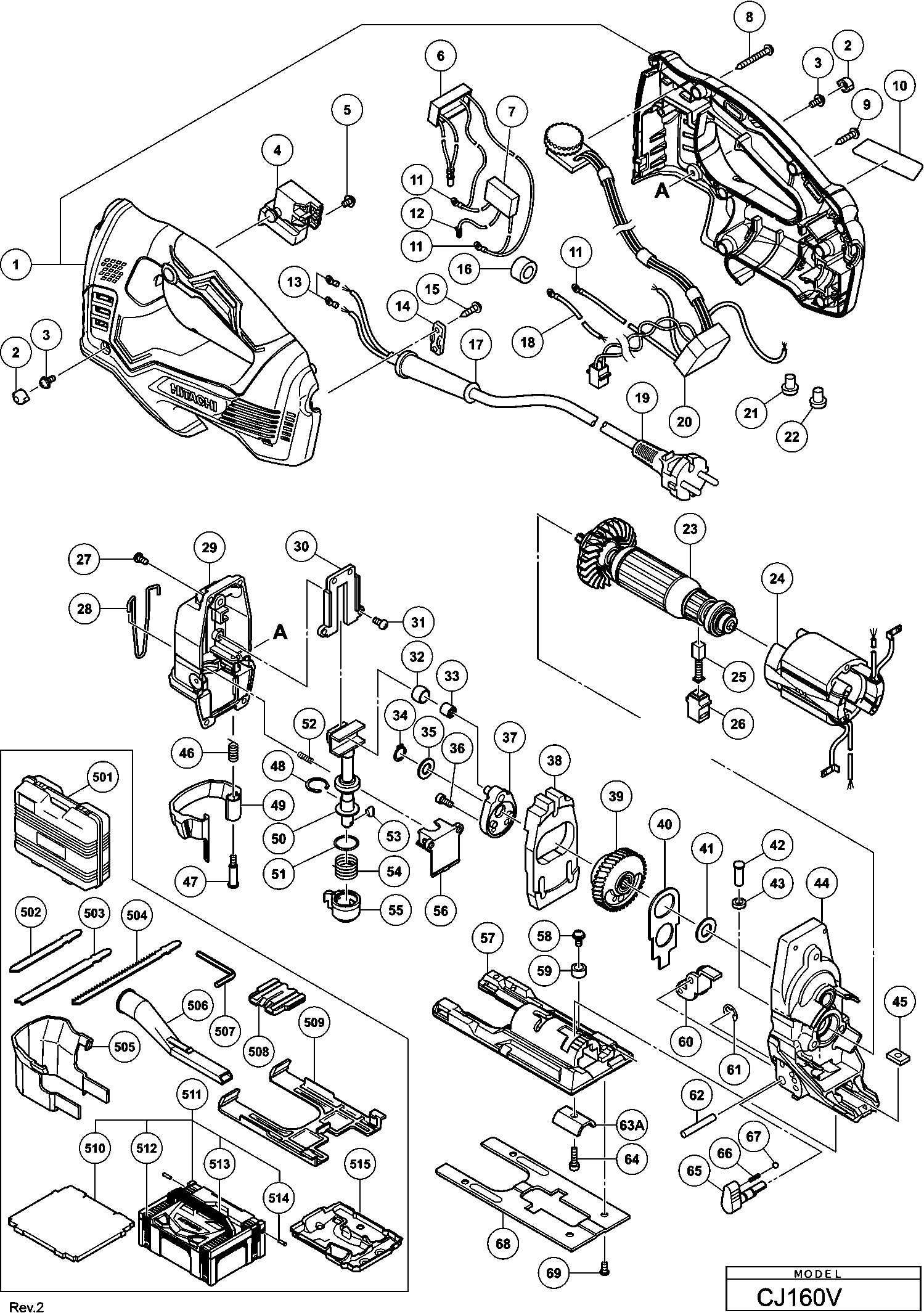

Disegno tecnico del modello Hikoki CJ160V
Elenco parti di ricambio del modello Hikoki CJ160V
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Set di alloggiamento | ||||
| 1 | 338998 | 15.81 | 19.29 | |
| Copertura in gomma | ||||
| 2 | 339294 | 1.04 | 1.27 | |
| VITE DI BLOCCO GUARNIZIONE M4X10 | ||||
| 3 | 321577 | 2.70 | 3.29 | |
| Interruttore | ||||
| 4 | 339021 | 9.90 | 12.08 | |
| Vite macchina (con rondella) M3.5x6 | ||||
| 5 | 305499 | 1.05 | 1.28 | |
| Led (a) 220v-240v | ||||
| 6 | 338988 | 14.40 | 17.57 | |
| Condensatore (vecchio 930030/991313) | ||||
| 7 | 994273 | 4.29 | 5.23 | |
| Vite a taglio (con flangia) D4x40 (nero) | ||||
| 8 | 306664 | 1.05 | 1.28 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 9 | 301653 | 1.04 | 1.27 | |
| Terminale Cavo (vecchio 941562,10 St. | ||||
| 11 | 960356 | 3.00 | 3.66 | |
| Morsetto di terra Dh22vd/dh20pb Cj120v/va | ||||
| 12 | 302488 | 1.04 | 1.27 | |
| Morsetto di Connessione | ||||
| 13 | 980063 | 1.04 | 1.27 | |
| MORSETTO DEL CAVO | ||||
| 14 | 960266 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 15 | 984750 | |||
| Tubo termoretraibile | ||||
| 16 | 334379 | 4.65 | 5.67 | |
| Protezione cavo D8.8 | ||||
| 17 | 380090 | 1.04 | 1.27 | |
| Boccola del cavo D10.1 | ||||
| 17 | 938051 | 1.04 | 1.27 | |
| Filo interno L230 | ||||
| 18 | 339295 | 2.70 | 3.29 | |
| Cavo 230 Volt Gbr | ||||
| 19 | 500450Z | 31.63 | 38.58 | |
| Cavo 3M 2 X 1,0 H05vv-f con spina 16a CEE | ||||
| 19 | 500461Z | 17.88 | 21.81 | |
| Cavo | ||||
| 19 | 500240Z | 13.18 | 16.07 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 20 | 338985 | |||
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 21 | 959140 | 3.30 | 4.03 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 22 | 959141 | 3.75 | 4.58 | |
| Set di armature 220v-240v | ||||
| 23 | 361014E | 31.76 | 38.75 | |
| Stator 220v-240v | ||||
| 24 | 340915E | 19.25 | 23.48 | |
| Spazzola di carbone (1 paio) | ||||
| 25 | 999041 | 4.50 | 5.49 | |
| Portaspazzole di Carbone | ||||
| 26 | 955203 | 2.40 | 2.93 | |
| Vite per macchina M4x12 (10 pezzi) | ||||
| 27 | 949217 | 1.05 | 1.28 | |
| Barra di protezione | ||||
| 28 | 339016 | 1.04 | 1.27 | |
| Coperchio Superiore | ||||
| 29 | 339010 | 11.40 | 13.91 | |
| Piastra di guida | ||||
| 30 | 339009 | 2.10 | 2.56 | |
| VITE DI BLOCCO GUARNIZIONE M4X10 | ||||
| 31 | 326573 | 1.65 | 2.01 | |
| Pezzo di collegamento | ||||
| 32 | 339007 | 2.25 | 2.74 | |
| Cuscinetto a rullini Ntn K6x9x8t2 | ||||
| 33 | 940917 | 7.50 | 9.15 | |
| ANELLO FERMATORE | ||||
| 34 | 940079 | 1.04 | 1.27 | |
| RONDINA | ||||
| 35 | 963351 | 1.04 | 1.27 | |
| Blocco del sigillo Vite a brugola M4x12 | ||||
| 36 | 983162 | 1.05 | 1.28 | |
| Porta peso | ||||
| 37 | 339285 | 6.00 | 7.32 | |
| Peso di equilibrio | ||||
| 38 | 339000 | 10.50 | 12.81 | |
| INGRANAGGIO | ||||
| 39 | 338993 | 14.10 | 17.20 | |
| Camme orbitale | ||||
| 40 | 338999 | 1.04 | 1.27 | |
| RONDINA | ||||
| 41 | 957540 | 1.04 | 1.27 | |
| Perno Orbitale | ||||
| 42 | 339019 | 1.80 | 2.20 | |
| Feltro | ||||
| 43 | 305740 | 1.04 | 1.27 | |
| Coperchio del ingranaggio | ||||
| 44 | 338989 | 14.85 | 18.12 | |
| Dado a piastra | ||||
| 45 | 332425 | 1.20 | 1.46 | |
| Molla di leva | ||||
| 46 | 339015 | 1.04 | 1.27 | |
| Bolt di leva | ||||
| 47 | 339014 | 1.04 | 1.27 | |
| Anello di ritenzione D18 | ||||
| 48 | 339296 | 1.35 | 1.65 | |
| LEVA | ||||
| 49 | 375856 | 2.55 | 3.11 | |
| BARRA TOMMY | ||||
| 50 | 339002 | 23.65 | 28.85 | |
| Anello O-ring (p-15) | ||||
| 51 | 311814 | 1.05 | 1.28 | |
| Molla, acciaio non arrugginito | ||||
| 52 | 339001 | 1.04 | 1.27 | |
| Perno portante | ||||
| 53 | 339004 | 1.04 | 1.27 | |
| Molla portante | ||||
| 54 | 339005 | 1.04 | 1.27 | |
| Coperchio del supporto | ||||
| 55 | 339282 | 9.60 | 11.71 | |
| Copertura del pistone | ||||
| 56 | 339006 | 3.90 | 4.76 | |
| Corpo di base | ||||
| 57 | 375854 | 7.65 | 9.33 | |
| Vite macchina M4x5 (10 pezzi) | ||||
| 58 | 949213 | 1.05 | 1.28 | |
| Anello di gomma (1) | ||||
| 59 | 321576 | 1.35 | 1.65 | |
| Portarotolo | ||||
| 60 | 339297 | 9.60 | 11.71 | |
| Rondella | ||||
| 61 | 673489 | 1.04 | 1.27 | |
| Rullo ad aghi | ||||
| 62 | 338990 | 1.04 | 1.27 | |
| Blocco base Cj120v/va | ||||
| 63A | 339663 | 1.04 | 1.27 | |
| Vite a Esagono Incassato M5x18 (10 Pezzi) | ||||
| 64 | 949658 | 1.80 | 2.20 | |
| Pulsante di cambio | ||||
| 65 | 338992 | 1.95 | 2.38 | |
| Molla | ||||
| 66 | 982454 | 1.04 | 1.27 | |
| Pallina di acciaio 5/32 (10 Pz.) | ||||
| 67 | 335297 | 1.04 | 1.27 | |
| PIASTRA DI BASE | ||||
| 68 | 339012 | 8.55 | 10.43 | |
| Bullone speciale | ||||
| 69 | 321996 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 339017 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 879357 | |||
| Coperchio del chip | ||||
| 505 | 338996 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 321591 | |||
| Set di Estrazione della Polvere | ||||
| 506A | 370492 | 3.75 | 4.58 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 507 | 944458 | |||
| Guardia scheggiatura | ||||
| 508 | 338997 | 1.35 | 1.65 | |
| Base Secondaria | ||||
| 509 | 339018 | 1.80 | 2.20 | |
| Cuscino (c) | ||||
| 510 | 339281 | 7.35 | 8.97 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 511 | 402539 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 512 | 336472 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 513 | 336473 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 514 | 336474 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 515 | 337740 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 321593 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 325149 | |||
| Grasso (attolub Ms No.2) 500g | ||||
| 603 | 309922 | 73.01 | 89.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 930035 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 879336 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 879337 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 879338 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 879339 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 879340 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 879341 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 963400 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 321878 | |||
