Qui troverai tutte le parti e i disegni disponibili di “Hikoki CJ120V”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

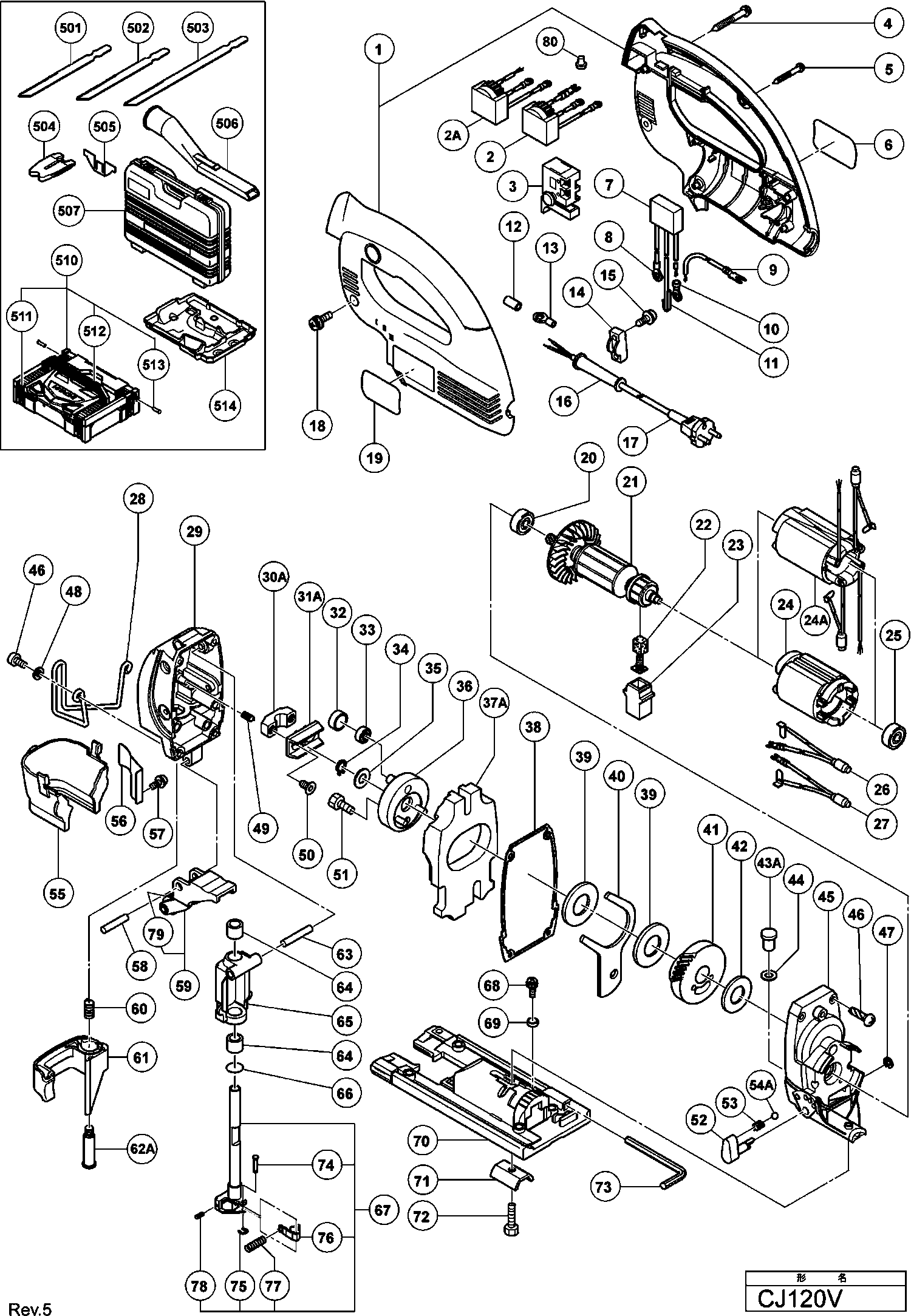

Disegni tecnici di Hikoki CJ120V
Elenco parti di Hikoki CJ120V
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 1 | 321585 | |||
| REGOLATORE | ||||
| 2 | 321588 | 59.23 | 72.25 | |
| REGOLATORE | ||||
| 2 | 321589 | 48.81 | 59.55 | |
| Unità elettronica Cj110mv (dal 02.2011) | ||||
| 2A | 326288 | 34.51 | 42.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 3 | 314887 | |||
| Vite autofilettante (con flangia) D4x30 (nero) | ||||
| 4 | 305490 | 1.04 | 1.27 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 5 | 301653 | 1.04 | 1.27 | |
| Condensatore (vecchio 930030/991313) | ||||
| 7 | 994273 | 4.29 | 5.23 | |
| Terminale Cavo (vecchio 941562,10 St. | ||||
| 8 | 960356 | 3.00 | 3.66 | |
| Cavo interno (grigio) 260l (fino al 12.2010) | ||||
| 9 | 321587 | 2.55 | 3.11 | |
| Terminale Div.tipi | ||||
| 10 | 311741 | 1.04 | 1.27 | |
| Morsetto di terra Dh22vd/dh20pb Cj120v/va | ||||
| 11 | 302488 | 1.04 | 1.27 | |
| Manicotto filettato per cavo | ||||
| 12 | 981373 | 1.05 | 1.28 | |
| Morsetto di Connessione | ||||
| 13 | 980063 | 1.04 | 1.27 | |
| MORSETTO DEL CAVO | ||||
| 14 | 960266 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 15 | 984750 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 16 | 953327 | |||
| Cavo 230 Volt Gbr | ||||
| 17 | 500450Z | 31.63 | 38.58 | |
| Cavo | ||||
| 17 | 500240Z | 13.18 | 16.07 | |
| Cavo 2,5m 2 X 1.0 Senza Spina | ||||
| 17 | 500237Z | 11.40 | 13.91 | |
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| 17 | 500447Z | 6.60 | 8.05 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 17 | 500247Z | 6.18 | 7.54 | |
| VITE DI BLOCCO GUARNIZIONE M4X10 | ||||
| 18 | 321577 | 2.70 | 3.29 | |
| Cuscinetto a sfere 608ddw | ||||
| 20 | 608DDW | 7.95 | 9.70 | |
| ANKER 110-115 VOLT | ||||
| 21 | 360593U | 58.52 | 71.39 | |
| STATORE 230V | ||||
| 21 | 360593E | 57.48 | 70.12 | |
| Spazzola di carbone (1 paio) | ||||
| 22 | 999041 | 4.50 | 5.49 | |
| Portaspazzole di Carbone | ||||
| 23 | 955203 | 2.40 | 2.93 | |
| Statore 230v | ||||
| 24 | 340545E | 41.00 | 50.02 | |
| STATORE 220-240 VOLT | ||||
| 24A | 340818E | 34.24 | 41.77 | |
| STATOR 110 VOLT | ||||
| 24A | 340818C | 32.01 | 39.05 | |
| Cuscinetto a sfere 608ddmc2eps2s | ||||
| 25 | 608DDM | 5.55 | 6.77 | |
| Restrittore TN19/11/10-3E25 | ||||
| 26 | 321609 | 5.98 | 7.29 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 27 | 321608 | |||
| Staffa di ritenuta | ||||
| 28 | 321582 | 3.75 | 4.58 | |
| Coperchio interno | ||||
| 29 | 321584 | 20.95 | 25.56 | |
| Supporto di morsetto di connessione | ||||
| 30A | 321572 | 5.46 | 6.66 | |
| Connettore Cj120v/va | ||||
| 31A | 321570 | 12.91 | 15.75 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 32 | 321569 | |||
| Cuscinetto a rullini Ntn K6x9x8t2 | ||||
| 33 | 940917 | 7.50 | 9.15 | |
| ANELLO FERMATORE | ||||
| 34 | 940079 | 1.04 | 1.27 | |
| RONDINA | ||||
| 35 | 963351 | 1.04 | 1.27 | |
| Supporto del peso | ||||
| 36 | 305742 | 11.40 | 13.91 | |
| Peso di bilanciamento Sv12v/sv12sd | ||||
| 37A | 321565 | 29.60 | 36.11 | |
| Guarnizione | ||||
| 38 | 321564 | 1.35 | 1.65 | |
| RONDINA | ||||
| 39 | 963349 | 1.05 | 1.28 | |
| Camme orbitale | ||||
| 40 | 305738 | 3.30 | 4.03 | |
| INGRANAGGIO | ||||
| 41 | 321563 | 45.55 | 55.57 | |
| RONDINA | ||||
| 42 | 957540 | 1.04 | 1.27 | |
| Spina orbitale | ||||
| 43A | 321988 | 2.70 | 3.29 | |
| Feltro | ||||
| 44 | 305740 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 45 | 321562 | |||
| Vite per macchina M4x12 (10 pezzi) | ||||
| 46 | 949217 | 1.05 | 1.28 | |
| Rondella | ||||
| 47 | 673489 | 1.04 | 1.27 | |
| Anello M4 (10 pezzi) | ||||
| 48 | 949423 | 1.05 | 1.28 | |
| Molla | ||||
| 49 | 305752 | 1.05 | 1.28 | |
| Vite M5X10 | ||||
| 50 | 321566 | 2.55 | 3.11 | |
| Vite a brugola con flangia M5x12 | ||||
| 51 | 305755 | 1.04 | 1.27 | |
| Pulsante Di Cambio | ||||
| 52 | 321578 | 9.40 | 11.47 | |
| Molla | ||||
| 53 | 982454 | 1.04 | 1.27 | |
| Pallina di acciaio 5/32 (10 Pz.) | ||||
| 54 | 335297 | 1.04 | 1.27 | |
| Cappuccio di protezione | ||||
| 55 | 321583 | 5.40 | 6.59 | |
| Fermamateriale (a) | ||||
| 56 | 321592 | 2.70 | 3.29 | |
| Vite da macchina M4 X 8 | ||||
| 57 | 958523 | 1.04 | 1.27 | |
| Ago D5x19.8 | ||||
| 58 | 305592 | 1.04 | 1.27 | |
| Rullo guida | ||||
| 59 | 321574 | 44.55 | 54.35 | |
| Molla del leva Cj120v/va | ||||
| 60 | 321580 | 1.35 | 1.65 | |
| Leva (a) Vb13y | ||||
| 61 | 321581 | 4.95 | 6.04 | |
| Bolt Lever | ||||
| 62A | 325081 | 4.65 | 5.67 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 63 | 321568 | |||
| CUSCINETTO A MANICOTTO | ||||
| 64 | 941625 | 1.05 | 1.28 | |
| Porta sega | ||||
| 65 | 321571 | 16.36 | 19.96 | |
| Anello O (p-16) | ||||
| 66 | 873095 | 1.04 | 1.27 | |
| Stantuffo | ||||
| 67 | 321567 | 57.48 | 70.12 | |
| Vite per macchina (con rondella) M4x8 (nero) | ||||
| 68 | 315500 | 1.35 | 1.65 | |
| Anello di gomma (1) | ||||
| 69 | 321576 | 1.35 | 1.65 | |
| Piastra di base KS 60 | ||||
| 70 | 321573 | 14.99 | 18.28 | |
| Blocco base Cj120v/va | ||||
| 71 | 321575 | 6.46 | 7.88 | |
| Vite a Brugola M5x14 (10 Pezzi) | ||||
| 72 | 949665 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 73 | 944458 | |||
| SPINA | ||||
| 74 | 322539 | 3.30 | 4.03 | |
| Rondella elastica | ||||
| 75 | 322540 | 1.65 | 2.01 | |
| Supporto per Albero 321567 | ||||
| 76 | 322541 | 6.00 | 7.32 | |
| Molla | ||||
| 77 | 322542 | 1.65 | 2.01 | |
| Spina di Rol D2x5 | ||||
| 78 | 882519 | 1.35 | 1.65 | |
| Rotella lama | ||||
| 79 | 323410 | 14.70 | 17.93 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 80 | 959140 | 3.30 | 4.03 | |
| Guardia anti-schegge | ||||
| 504 | 321590 | 1.50 | 1.83 | |
| OTTURATORE | ||||
| 505 | 321586 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 321591 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 507 | 317262 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 510 | 337739 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 511 | 336472 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 512 | 336473 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 513 | 336474 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 514 | 337740 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 963400 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 879336 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 879337 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 879338 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 879339 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 879340 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 879341 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 321593 | |||
| PIASTRA BASE IN METALLO 145 MM DI LUNGHEZZA | ||||
| 613 | 321992 | 26.40 | 32.21 | |
| Base in plastica lunga 150mm | ||||
| 614 | 321993 | 12.15 | 14.82 | |
| Bullone speciale | ||||
| 615 | 321996 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 321878 | |||
