Qui troverai tutte le parti e i disegni disponibili del 'Hikoki CJ110MV'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

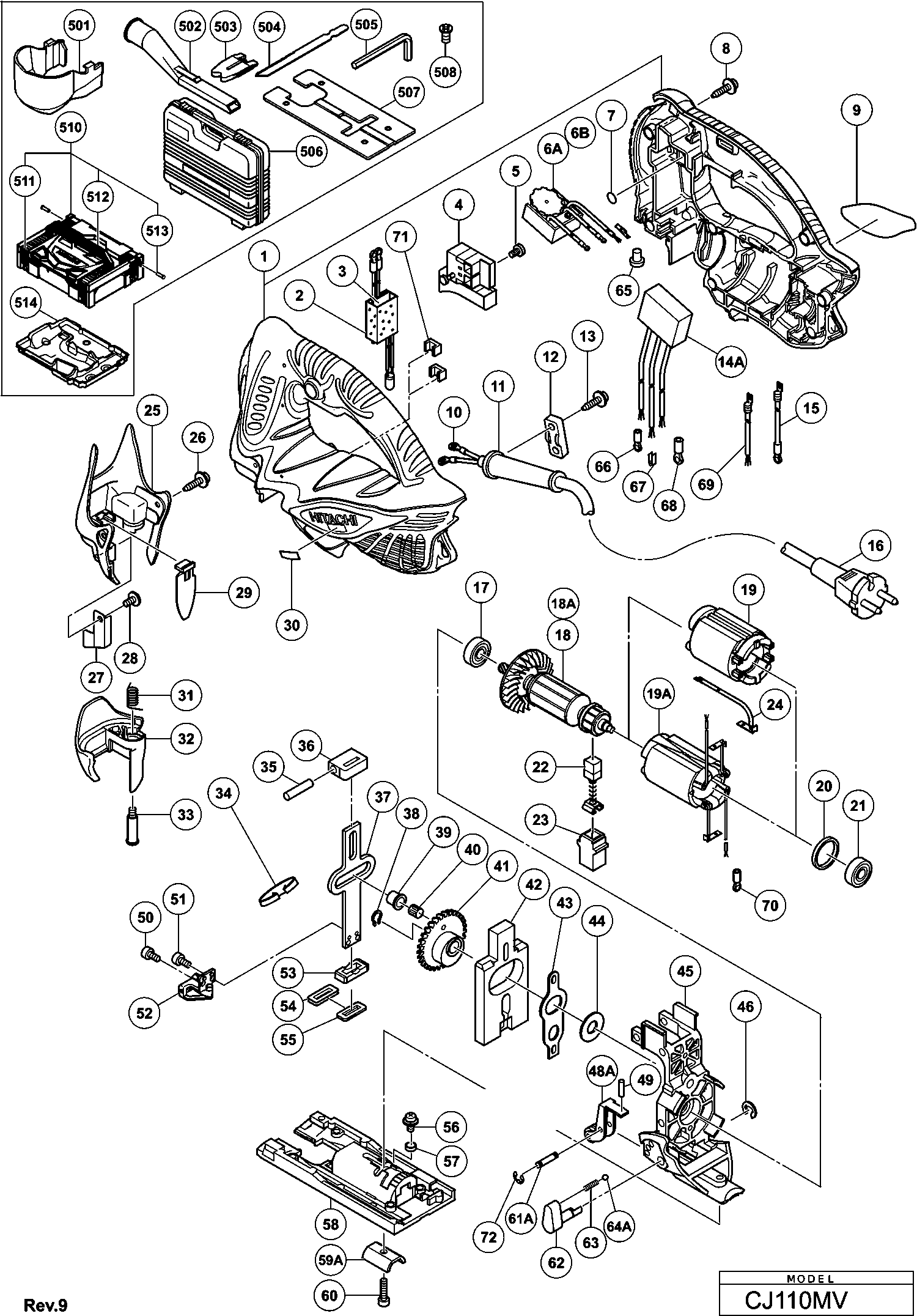

Disegno tecnico del modello Hikoki CJ110MV
Elenco parti di ricambio del modello Hikoki CJ110MV
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Carter completo | ||||
| 1 | 325097 | 52.53 | 64.08 | |
| Gomma | ||||
| 2 | 930153 | 1.04 | 1.27 | |
| PCB | ||||
| 3 | 325091 | 15.81 | 19.29 | |
| Interruttore | ||||
| 4 | 325085 | 9.90 | 12.08 | |
| Interruttore | ||||
| 4A | 339021 | 9.90 | 12.08 | |
| Vite macchina (con rondella) M3.5x6 | ||||
| 5 | 305499 | 1.05 | 1.28 | |
| REGOLATORE | ||||
| 6 | 321589 | 48.81 | 59.55 | |
| Controllore 120v Fino a 11.2005 | ||||
| 6 | 325093 | 34.51 | 42.11 | |
| Unità elettronica Cj110mv (dal 02.2011) | ||||
| 6A | 326288 | 34.51 | 42.11 | |
| REGOLATORE | ||||
| 6B | 321588 | 59.23 | 72.25 | |
| Anello O (p-6) | ||||
| 7 | 984528 | 1.05 | 1.28 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 8 | 301653 | 1.04 | 1.27 | |
| Morsetto di Connessione | ||||
| 10 | 980063 | 1.04 | 1.27 | |
| Protezione cavo D8.8 | ||||
| 11 | 380090 | 1.04 | 1.27 | |
| Boccola del cavo D10.1 | ||||
| 11 | 938051 | 1.04 | 1.27 | |
| Strip di serraggio (vecchio 994566) | ||||
| 12 | 937631 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 13 | 984750 | |||
| CONDENSATORE | ||||
| 14A | 325566 | 9.00 | 10.98 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 15 | 325095 | |||
| Cavo 230 Volt Gbr | ||||
| 16 | 500450Z | 31.63 | 38.58 | |
| Cavo 3M 2 X 1,0 H05vv-f con spina 16a CEE | ||||
| 16 | 500461Z | 17.88 | 21.81 | |
| Cavo | ||||
| 16 | 500240Z | 13.18 | 16.07 | |
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| 16 | 500447Z | 6.60 | 8.05 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 17 | 608VVM | 5.70 | 6.95 | |
| ANKER 120 VOLT | ||||
| 18 | 360741U | 128.29 | 156.51 | |
| STATORE 230V | ||||
| 18 | 360741E | 110.83 | 135.21 | |
| Armatura 240v | ||||
| 18 | 360741F | 100.79 | 122.96 | |
| STATORE 230V | ||||
| 18A | 360764E | 72.19 | 88.07 | |
| Statore 230v | ||||
| 19 | 340545E | 41.00 | 50.02 | |
| CAMPO 230-240 VOLTI | ||||
| 19A | 340666E | 34.24 | 41.77 | |
| Anello di gomma (1) | ||||
| 20 | 323420 | 1.05 | 1.28 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 21 | 608VVM | 5.70 | 6.95 | |
| Spazzola di carbone (1 paio) | ||||
| 22 | 999041 | 4.50 | 5.49 | |
| Portaspazzole di Carbone | ||||
| 23 | 955203 | 2.40 | 2.93 | |
| Cablaggio interno (blu) | ||||
| 24 | 325088 | 3.00 | 3.66 | |
| COPERTURA ANTERIORE | ||||
| 25 | 325078 | 15.54 | 18.96 | |
| Vite con flangia D4x12 (nero) | ||||
| 26 | 325083 | 1.65 | 2.01 | |
| Fermamateriale (a) | ||||
| 27 | 321592 | 2.70 | 3.29 | |
| Vite a macchina M4x8 nera | ||||
| 28 | 325079 | 1.65 | 2.01 | |
| Luce LED | ||||
| 29 | 325082 | 1.65 | 2.01 | |
| Molla del leva Cj120v/va | ||||
| 31 | 321580 | 1.35 | 1.65 | |
| Leva C8fshe, C8fse | ||||
| 32 | 325080 | 6.45 | 7.87 | |
| Bolt Lever | ||||
| 33 | 325081 | 4.65 | 5.67 | |
| Molla a piastra | ||||
| 34 | 325071 | 3.30 | 4.03 | |
| PINNA D6 | ||||
| 35 | 983564 | 3.00 | 3.66 | |
| Porta sega | ||||
| 36 | 325070 | 6.45 | 7.87 | |
| Stantuffo | ||||
| 37 | 325072 | 13.89 | 16.94 | |
| Rondella del bullone D7 | ||||
| 38 | 994251 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 39 | 325069 | |||
| CUSCINETTO A RULLINI | ||||
| 40 | 325242 | 4.80 | 5.86 | |
| INGRANAGGIO | ||||
| 41 | 325068 | 29.29 | 35.73 | |
| Peso di bilanciamento Sv12v/sv12sd | ||||
| 42 | 325067 | 15.81 | 19.29 | |
| Camme orbitale | ||||
| 43 | 325066 | 4.80 | 5.86 | |
| RONDINA | ||||
| 44 | 957540 | 1.04 | 1.27 | |
| Supporto ingranaggio | ||||
| 45 | 325061 | 40.43 | 49.32 | |
| Rondella | ||||
| 46 | 673489 | 1.04 | 1.27 | |
| Set Porta Rotolo | ||||
| 48A | 326270 | 17.19 | 20.97 | |
| Rullo ad ago | ||||
| 49 | 325062 | 1.65 | 2.01 | |
| Vite esagonale Seal Lock M3x8 | ||||
| 50 | 325241 | 1.65 | 2.01 | |
| Sigillo Bloccaggio Esagonale. Bullone M3x6 | ||||
| 51 | 325077 | 1.65 | 2.01 | |
| Porta lama da sega | ||||
| 52 | 325076 | 26.95 | 32.88 | |
| Porta sega | ||||
| 53 | 325073 | 3.30 | 4.03 | |
| Coperchio Imballaggio | ||||
| 54 | 325075 | 1.65 | 2.01 | |
| Imballaggio | ||||
| 55 | 325074 | 1.65 | 2.01 | |
| Vite per macchina (con rondella) M4x8 (nero) | ||||
| 56 | 315500 | 1.35 | 1.65 | |
| Anello di gomma (1) | ||||
| 57 | 321576 | 1.35 | 1.65 | |
| Piastra di base KS 60 | ||||
| 58 | 321573 | 14.99 | 18.28 | |
| Blocco base Cj120v/va | ||||
| 59 | 321575 | 6.46 | 7.88 | |
| Blocco base Cj120v/va | ||||
| 59A | 339663 | 1.04 | 1.27 | |
| Vite a Brugola M5x14 (10 Pezzi) | ||||
| 60 | 949665 | 2.10 | 2.56 | |
| SPINA | ||||
| 61A | 328331 | 3.15 | 3.84 | |
| POMELLO | ||||
| 62 | 325065 | 12.75 | 15.56 | |
| Molla | ||||
| 63 | 982454 | 1.04 | 1.27 | |
| Pallina di acciaio 5/32 (10 Pz.) | ||||
| 64A | 335297 | 1.04 | 1.27 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 65 | 959140 | 3.30 | 4.03 | |
| Morsetto di terra Dh22vd/dh20pb Cj120v/va | ||||
| 67 | 302488 | 1.04 | 1.27 | |
| Terminale Div.tipi | ||||
| 68 | 311741 | 1.04 | 1.27 | |
| Cavo interno (grigio) 260l (fino al 12.2010) | ||||
| 69 | 321587 | 2.55 | 3.11 | |
| Terminale Cavo (vecchio 941562,10 St. | ||||
| 70 | 960356 | 3.00 | 3.66 | |
| Distanziatore statore dal 10.2010 | ||||
| 71 | 326297 | 1.50 | 1.83 | |
| ANELLO FERMATORE | ||||
| 72 | 872971 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 325096 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 321591 | |||
| Guardia anti-schegge | ||||
| 503 | 321590 | 1.50 | 1.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 879357 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 944458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 325090 | |||
| Base in plastica lunga 150mm | ||||
| 507 | 321993 | 12.15 | 14.82 | |
| Bullone speciale | ||||
| 508 | 321996 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 510 | 337739 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 511 | 336472 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 512 | 336473 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 513 | 336474 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 514 | 337740 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 963400 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 879336 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 879337 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 879338 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 879339 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 879340 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 879341 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 321878 | |||
| PIASTRA BASE IN METALLO 145 MM DI LUNGHEZZA | ||||
| 609 | 321992 | 26.40 | 32.21 | |
| Bullone speciale | ||||
| 610 | 321996 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 321593 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 325149 | |||
