Qui troverai tutte le parti e i disegni disponibili di “Hikoki CJ110M”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

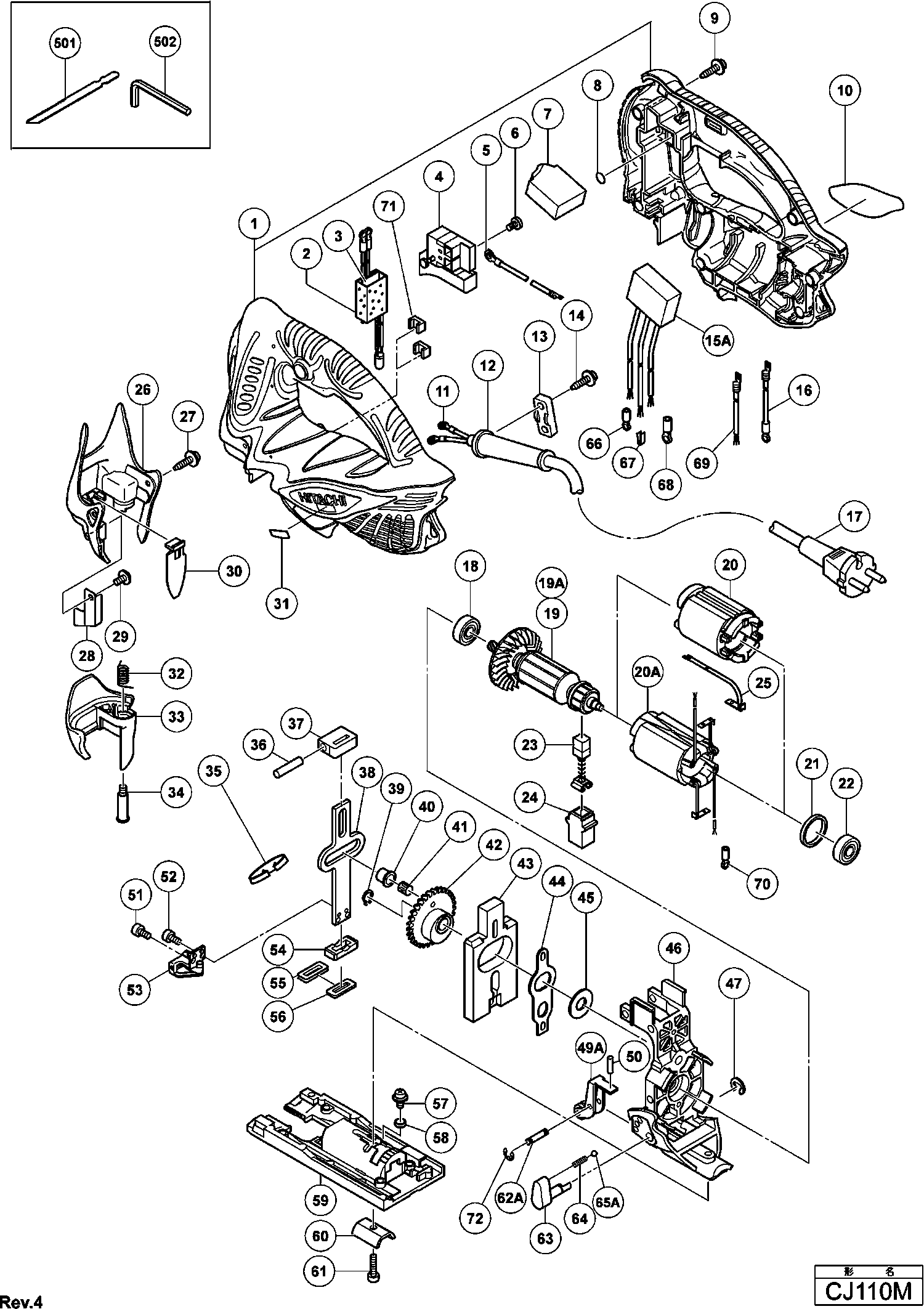

Disegni tecnici di Hikoki CJ110M
Elenco parti di Hikoki CJ110M
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Carter completo | ||||
| *1 | 325097 | 52.53 | 64.08 | |
| Boccola del cavo D10.1 | ||||
| *12 | 938051 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| *17 | 500423Z | |||
| Carter completo | ||||
| 1 | 325097 | 52.53 | 64.08 | |
| Gomma | ||||
| 2 | 930153 | 1.04 | 1.27 | |
| PCB | ||||
| 3 | 325091 | 15.81 | 19.29 | |
| Interruttore | ||||
| 4A | 339021 | 9.90 | 12.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 5 | 321997 | |||
| Vite macchina (con rondella) M3.5x6 | ||||
| 6 | 305499 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 7 | 321998 | |||
| Anello O (p-6) | ||||
| 8 | 984528 | 1.05 | 1.28 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 9 | 301653 | 1.04 | 1.27 | |
| Morsetto di Connessione | ||||
| 11 | 980063 | 1.04 | 1.27 | |
| Boccola del cavo D10.1 | ||||
| 12 | 938051 | 1.04 | 1.27 | |
| Strip di serraggio (vecchio 994566) | ||||
| 13 | 937631 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 14 | 984750 | |||
| CONDENSATORE | ||||
| 15A | 325566 | 9.00 | 10.98 | |
| Non più disponibile, nessuna sostituzione | ||||
| 17 | 500423Z | |||
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 18 | 608VVM | 5.70 | 6.95 | |
| STATORE 230V | ||||
| 19 | 360741E | 110.83 | 135.21 | |
| Armatura 240v | ||||
| 19 | 360741F | 100.79 | 122.96 | |
| INDOTTO 110 VOLT | ||||
| 19 | 360741C | 96.20 | 117.36 | |
| INDOTTO 110 VOLT | ||||
| 19A | 360764C | 87.45 | 106.69 | |
| STATORE 230V | ||||
| 19A | 360764E | 72.19 | 88.07 | |
| Statore 230v | ||||
| 20 | 340545E | 41.00 | 50.02 | |
| CAMPO 110 VOLT | ||||
| 20A | 340666C | 45.60 | 55.63 | |
| CAMPO 230-240 VOLTI | ||||
| 20A | 340666E | 34.24 | 41.77 | |
| Anello di gomma (1) | ||||
| 21 | 323420 | 1.05 | 1.28 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 22 | 608VVM | 5.70 | 6.95 | |
| Spazzola di carbone (1 paio) | ||||
| 23 | 999041 | 4.50 | 5.49 | |
| Portaspazzole di Carbone | ||||
| 24 | 955203 | 2.40 | 2.93 | |
| Cablaggio interno (blu) | ||||
| 25 | 325088 | 3.00 | 3.66 | |
| COPERTURA ANTERIORE | ||||
| 26 | 325078 | 15.54 | 18.96 | |
| Vite con flangia D4x12 (nero) | ||||
| 27 | 325083 | 1.65 | 2.01 | |
| Fermamateriale (a) | ||||
| 28 | 321592 | 2.70 | 3.29 | |
| Vite a macchina M4x8 nera | ||||
| 29 | 325079 | 1.65 | 2.01 | |
| Luce LED | ||||
| 30 | 325082 | 1.65 | 2.01 | |
| Molla del leva Cj120v/va | ||||
| 32 | 321580 | 1.35 | 1.65 | |
| Leva C8fshe, C8fse | ||||
| 33 | 325080 | 6.45 | 7.87 | |
| Bolt Lever | ||||
| 34 | 325081 | 4.65 | 5.67 | |
| Molla a piastra | ||||
| 35 | 325071 | 3.30 | 4.03 | |
| PINNA D6 | ||||
| 36 | 983564 | 3.00 | 3.66 | |
| Porta sega | ||||
| 37 | 325070 | 6.45 | 7.87 | |
| Stantuffo | ||||
| 38 | 325072 | 13.89 | 16.94 | |
| Rondella del bullone D7 | ||||
| 39 | 994251 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 40 | 325069 | |||
| CUSCINETTO A RULLINI | ||||
| 41 | 325242 | 4.80 | 5.86 | |
| INGRANAGGIO | ||||
| 42 | 325068 | 29.29 | 35.73 | |
| Peso di bilanciamento Sv12v/sv12sd | ||||
| 43 | 325067 | 15.81 | 19.29 | |
| Camme orbitale | ||||
| 44 | 325066 | 4.80 | 5.86 | |
| RONDINA | ||||
| 45 | 957540 | 1.04 | 1.27 | |
| Supporto ingranaggio | ||||
| 46 | 325061 | 40.43 | 49.32 | |
| Rondella | ||||
| 47 | 673489 | 1.04 | 1.27 | |
| Set Porta Rotolo | ||||
| 49A | 326270 | 17.19 | 20.97 | |
| Rullo ad ago | ||||
| 50 | 325062 | 1.65 | 2.01 | |
| Vite esagonale Seal Lock M3x8 | ||||
| 51 | 325241 | 1.65 | 2.01 | |
| Sigillo Bloccaggio Esagonale. Bullone M3x6 | ||||
| 52 | 325077 | 1.65 | 2.01 | |
| Porta lama da sega | ||||
| 53 | 325076 | 26.95 | 32.88 | |
| Porta sega | ||||
| 54 | 325073 | 3.30 | 4.03 | |
| Coperchio Imballaggio | ||||
| 55 | 325075 | 1.65 | 2.01 | |
| Imballaggio | ||||
| 56 | 325074 | 1.65 | 2.01 | |
| Vite per macchina (con rondella) M4x8 (nero) | ||||
| 57 | 315500 | 1.35 | 1.65 | |
| Anello di gomma (1) | ||||
| 58 | 321576 | 1.35 | 1.65 | |
| Piastra di base KS 60 | ||||
| 59 | 321573 | 14.99 | 18.28 | |
| Blocco base Cj120v/va | ||||
| 60 | 321575 | 6.46 | 7.88 | |
| Vite a Brugola M5x14 (10 Pezzi) | ||||
| 61 | 949665 | 2.10 | 2.56 | |
| SPINA | ||||
| 62A | 328331 | 3.15 | 3.84 | |
| POMELLO | ||||
| 63 | 325065 | 12.75 | 15.56 | |
| Molla | ||||
| 64 | 982454 | 1.04 | 1.27 | |
| Pallina di acciaio 5/32 (10 Pz.) | ||||
| 65A | 335297 | 1.04 | 1.27 | |
| Terminale Cavo (vecchio 941562,10 St. | ||||
| 66 | 960356 | 3.00 | 3.66 | |
| Morsetto di terra Dh22vd/dh20pb Cj120v/va | ||||
| 67 | 302488 | 1.04 | 1.27 | |
| Terminale Div.tipi | ||||
| 68 | 311741 | 1.04 | 1.27 | |
| Cavo interno (grigio) 260l (fino al 12.2010) | ||||
| 69 | 321587 | 2.55 | 3.11 | |
| Terminale Cavo (vecchio 941562,10 St. | ||||
| 70 | 960356 | 3.00 | 3.66 | |
| Distanziatore statore dal 10.2010 | ||||
| 71 | 326297 | 1.50 | 1.83 | |
| ANELLO FERMATORE | ||||
| 72 | 872971 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 73 | 381239F | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 879357 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 944458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 879336 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 879337 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 879338 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 879339 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 879340 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 879341 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 321593 | |||
| PIASTRA BASE IN METALLO 145 MM DI LUNGHEZZA | ||||
| 608 | 321992 | 26.40 | 32.21 | |
| Base in plastica lunga 150mm | ||||
| 609 | 321993 | 12.15 | 14.82 | |
| Bullone speciale | ||||
| 610 | 321996 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 325096 | |||
| Guardia anti-schegge | ||||
| 612 | 321590 | 1.50 | 1.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 321591 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 325090 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 325149 | |||
