Qui troverai tutte le parti e i disegni disponibili del 'Hikoki CH78ED'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

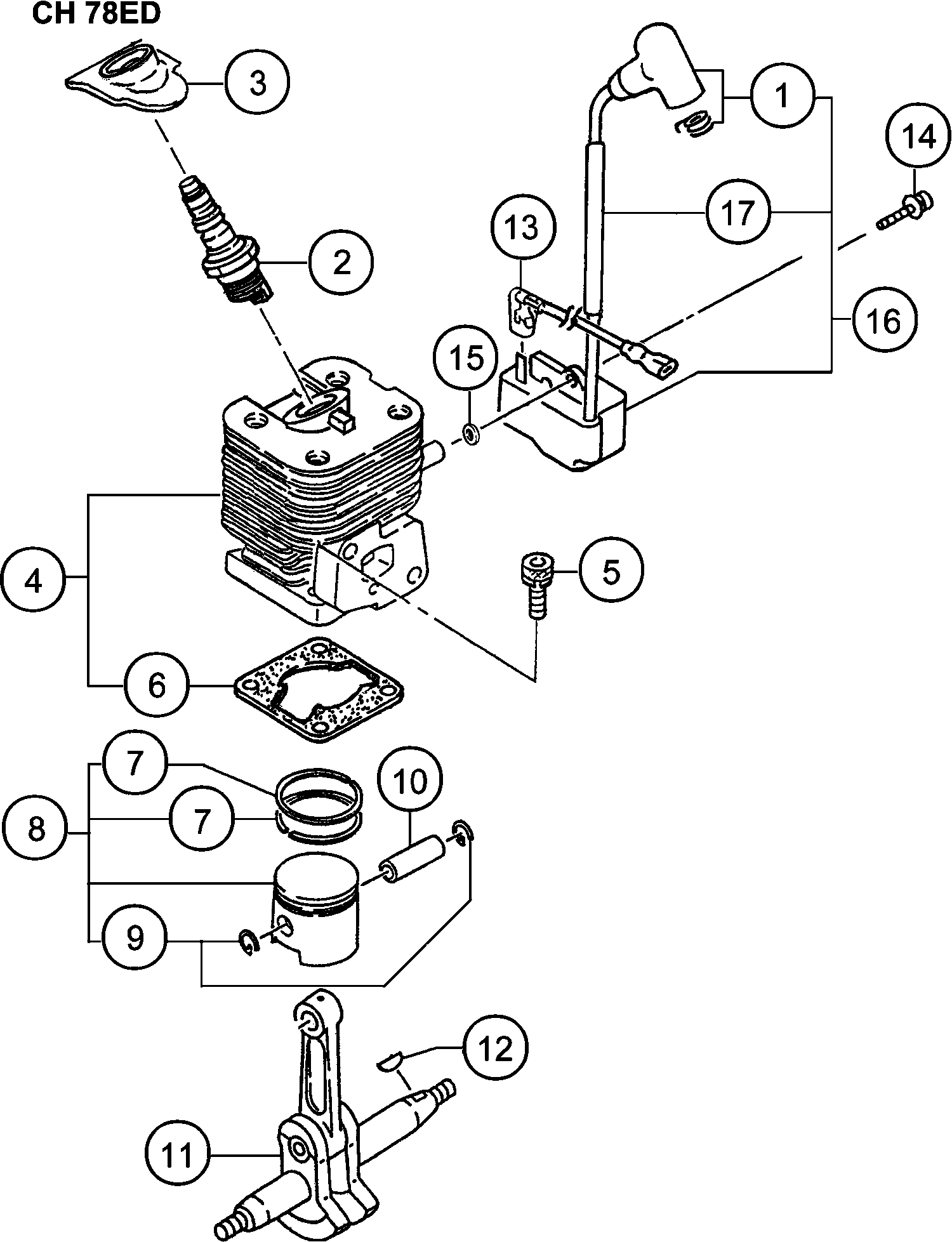

Disegno tecnico del modello Hikoki CH78ED


Disegno tecnico 1
Clicca per ingrandire

Elenco parti di ricambio del modello Hikoki CH78ED

Pos. Descrizione Prezzo escl. IVA Prezzo incl. IVA
I prezzi mostrati includono l'IVA
Montaggio del cappuccio della spina (vecchio 157-0
1 6684894 8.58 10.46
Candela di accensione Rcj8y
2 6699328 3.30 4.03
Copertura in gomma per candela (vecchio 255-01680-
3 6688334 3.30 4.03
Set di cilindri (vecchio 001-03002-90)
4 6685462 66.40 81.01
Bullone esagonale M5x18/s (vecchio 994-61050-184)
5 6684586 2.15 2.62
Guarnizione del cilindro (vecchio 017-03002-21)
6 6685728 1.15 1.40
Anello del pistone (vecchio 041-01601-20)
7 6684588 8.58 10.46
Set di pistone (vecchio 030-01680-90)
8 6685877 28.14 34.33
Circlip (vecchio 039-00000-20)
9 6685078 1.15 1.40
Spinotto pistone (vecchio 037-07020-20/6686011)
10 6686016 2.31 2.82
Non più disponibile, nessuna sostituzione
11 6686176
Chiavetta a semiluna 3x13x4,5 (vecchio 068-10100-2
12 6684899 2.15 2.62
Cavo, B 140m (vecchio 178-03002-80)
13 6687840 3.30 4.03
Vite con foro esagonale M4x18/ws (vecchio 994-6404
14 6684599 2.15 2.62
Rondella (vecchio 182-0186a-20)
15 6684600 2.15 2.62
Nessuna informazione disponibile, non ordinabile
16 6687704
Tubo isolante (vecchio 250-01680-20)
17 6688316 1.05 1.28
Calza dell'albero dell'ingranaggio 0.20 (vecchio 3
31 6684604 2.15 2.62
Calza dell'albero dell'ingranaggio 0.30 (vecchio 3
31 6684605 2.15 2.62
Non più disponibile, nessuna sostituzione
32 6688047
Carter Albero a Gomiti
33 6601158 38.26 46.68
Guarnizione dell'olio
34 6684607 4.29 5.23
Cuscinetto a sfere 6001 C3
35 6684608 3.80 4.64
Non più disponibile, nessuna sostituzione
36 6686705
Bullone di Studio 6x22 (vecchio 100-02100-20)
37 6686771 1.15 1.40
Bullone a testa esagonale interna M5x30 S (vecchio
38 6684786 2.15 2.62
Bullone Hex. Foro 5x45 (vecchio 990-51050-453)
39 6695055 1.15 1.40
Anello 5 (vecchio 992-10050-062)
40 6684834 2.15 2.62
Roto Magneto Comp.
41 6687418 28.14 34.33
Rondella
42 6684971 1.04 1.27
Rondella M8 (vecchio 992-01080-011)
43 6684611 2.15 2.62
Dado M8 (vecchio 991-01080-011/327325/332299/72660
44 6684612 2.15 2.62
Guarnizione del collettore di aspirazione (vecchio
51 6689874 2.31 2.82
Set di Isolanti di Ricambio (vecchio 404-03002-91)
52 6689937 6.60 8.05
Bullone a foro esagonale 5x25ws (vecchio 994-64050
53 6695515 1.15 1.40
Guarnizione del carburatore (vecchio 402-03002-20)
54 6689828 3.30 4.03
O-ring P-15
55 6698966 1.04 1.27
Corpo del pulitore completo (vecchio 423-06500-81/
56 6690119 4.45 5.43
Collare 7.5 (vecchio 470-06500-20)
57 6690804 1.15 1.40
Valvola di strozzamento (vecchio 528-03002-20)
58 6691261 3.30 4.03
Nessuna informazione disponibile, non ordinabile
59 6684658
Tavola di controllo soffiaggio (vecchio 476-01700-
60 6690843 1.15 1.40
Rondella (vecchio 992-10050-012)
61 6684662 2.15 2.62
Vite M5x60 (vecchio 990-11050-602)
62 6684660 2.15 2.62
Spugna per la pulizia
63 6690364 1.15 1.40
Coprifiltro dell'aria
64 6690415 5.28 6.44
Vite speciale (vecchio 380-0637c-20)
65 6689737 1.15 1.40
Set carburatore
66 6690461 62.31 76.02
Tubo di protezione (vecchio 223-07000-90)
67 6688174 2.31 2.82
Clip D6 (vecchio 680-00070-20)
68 6685198 1.15 1.40
Nessuna informazione disponibile, non ordinabile
69 6684620
Nessuna informazione disponibile, non ordinabile
70A 6699738
Nessuna informazione disponibile, non ordinabile
71 6685049
Collare 5.8 (vecchio 659-00801-20)
73 6692244 1.15 1.40
Nessuna informazione disponibile, non ordinabile
74 6684625
Bullone a buco esagonale 5x18ps (vecchio 994-63050
75 6695505 1.15 1.40
Cappuccio girevole (vecchio 560-07120-21/6684628)
76 6691337 1.15 1.40
Pompa di adescamento Comp. (vecchio 442-25143-80)
77 6685139 5.94 7.24
Tubo del carburante 2.5x4x80 (vecchio 700-02504-08
78 6692347 1.15 1.40
Tubo del carburante 2.5x4x70 (vecchio 700-02504-07
79 6692346 1.15 1.40
Gommino di ritorno fino a 7.2014 (vecchio 6684627)
80 6697846 1.04 1.27
Protettore marmitta (vecchio 738-03002-21)
91 6692772 9.90 12.08
Set di marmitta (vecchio 704-03014-91)
92 6692455 93.09 113.57
Rondella
94 6684639 2.15 2.62
Vite a foro esagonale 6x55 (vecchio 990-53060-553)
95 6695086 1.15 1.40
Tubo di scappamento (vecchio 721-03003-20)
96 6692646 3.30 4.03
Carcassa della ventola
97 6686957 16.79 20.48
Molla di richiamo (vecchio 780-06097-20/6697591)
98 6684675 11.55 14.09
Bobina corda avviamento (vecchio 774-06097-20)
99 6693066 3.30 4.03
Vite di regolazione (vecchia 839-02010-20/6693638)
100 6693633 1.15 1.40
Assemblaggio puleggia di avviamento (vecchio 798-0
101 6693405 4.45 5.43
Passacavo primario (vecchio 203-06000-20)
102 6688049 1.15 1.40
Corda di avviamento (vecchio 783-06097-20/6693174)
103 6693168 2.31 2.82
Maniglia di avviamento
104 6693237 1.15 1.40
Bullone con foro esagonale 4x15/ps (vecchio 994-63
105 6684682 2.15 2.62
Nessuna informazione disponibile, non ordinabile
106 6692718
Arresto silenziatore (vecchio 732-04400-20)
107 6692696 2.31 2.82
Rondella
108 6684661 2.15 2.62
Vite 4x8ps (vecchio 994-35040-081) Nuovo
109 6695471 1.15 1.40
Vite 5x8/s (vecchia 994-14050-081)
110 6695332 1.05 1.28
FRIZIONE ANTISCIVOLAMENTO COMPLETA
111 6688494 9.74 11.88
Vite per lamiera 4.5x10 (vecchio 990-73045-104)
112 6695104 1.15 1.40
Bullone 4x12ps (vecchio 994-25040-128)
113 6695441 1.15 1.40
Molla della frizione di avviamento (vecchio 790-06
114 6684684 4.29 5.23
Molletta di avviamento (vecchia 788-06500-20)
115 6693319 2.31 2.82
Vite di regolazione del gas (vecchio 548-25140-20)
121 6684698 4.29 5.23
Snodo (vecchio 539-25120-20)
122 6684697 6.44 7.85
Anello di arresto (vecchio 489-25100-20)
123 6684696 2.15 2.62
O-RING (vecchio 550-25100-20)
124 6684695 4.29 5.23
Getto principale #35 (vecchio 599-2001w-35)
125 6691873 6.28 7.66
Guarnizione pompa (vecchio 577-25100-20)
126 6691457 7.10 8.66
Diaframma della pompa (vecchio 576-25100-20 & 6696
127 6684693 8.58 10.46
Schermo di ingresso (vecchio 578-25007-20)
128 6684700 4.29 5.23
Corpo di Pompa Comp. (vecchio 575-25225-80) Nuovo
129 6691435 15.26 18.62
Guarnizione del diaframma (vecchio 475-25038-20)
130 6685220 2.31 2.82
Diaframma di misurazione Comp. (vecchio 474-25241-
131 6690830 11.88 14.49
Coperchio del diaframma (vecchio 476-25004-20)
132 6685222 4.45 5.43
Vite di regolazione (vecchio 548-25101-20)
133 6691312 1.15 1.40
Nessuna informazione disponibile, non ordinabile
141 6688672
ANELLO DI ARRESTO C-26, INTERNO (VECCHIO 993-51026
142 6695294 1.15 1.40
Nessuna informazione disponibile, non ordinabile
143 6695524
Nessuna informazione disponibile, non ordinabile
144 6695526
Alloggiamento frizione comp. (vecchio 288-33185-80
145 6688571 17.40 21.23
Ingranaggio 1 (vecchio 306-33280-20)
146 6688968 19.36 23.62
Ingranaggio 2 (vecchio 307-33280-20) Nuovo
147 6688978 14.38 17.54
Asga a camme Comp. (vecchio 101-33185-80)
148 6686810 34.19 41.71
Albero a camme (vecchio 100-33185-20)
149 6686791 50.21 61.26
Guarnizione del carter dell'ingranaggio (vecchio 3
150 6688910 1.15 1.40
Cuscinetto a sfera #608
151 6684738 8.58 10.46
Guarnizione in Gomma
152 6686655 1.15 1.40
Rosetta
153 6688293 3.30 4.03
Vite con foro esagonale M5x25/s (vecchio 994-16050
154 6684709 2.15 2.62
CAPPELLO A GRASSO COMP. (VECCHIO 300-32250-80)
155 6688643 1.15 1.40
Bullone con foro esagonale 6x18/s (vecchio 994-610
156 6695495 1.15 1.40
Vite a testa rotonda con foro esagonale 6x15 (vecc
157 6695079 1.15 1.40
Rondella
158 6695183 1.15 1.40
Piastra di fissaggio (vecchio 070-33185-21/6686466
159 6686467 2.31 2.82
Piastra di supporto (vecchio 462-33185-20) Nuovo g
160 6690758 2.31 2.82
Vite a testa esagonale incassata M4x10 (vecchio 99
161 6685093 1.15 1.40
Dado a molla 6 (vecchio 994-40060-011)
162 6695475 1.15 1.40
Dado a molla 6 (vecchio 994-40060-011)
164 6695475 1.15 1.40
Guida taglio 830l M6 (vecchio 122-33285-20)
181 6687151 40.24 49.09
Bullone con foro esagonale 6x25 (vecchio 990-52060
183 6695074 1.15 1.40
Rondella
184 6684822 2.15 2.62
Taglierina B 852l (vecchio 121-33187-21 & 6687112)
186 6687113 50.21 61.26
Coltello superiore (a)
187 6687091 48.25 58.86
Rondella
188 6687187 1.15 1.40
Bullone
189 6687158 1.15 1.40
Porta lama (vecchio 128-33202-20)
190 6687180 2.31 2.82
Bullone
192 6687168 1.15 1.40
Maniglia B Comp. (vecchio 051-33185-81 & 6686310)
193 6686311 14.21 17.34
Impugnatura (vecchio 165-37590-20)
194 6684708 6.44 7.85
Dado a flangia
195 6695170 1.15 1.40
Rondella
196 6684639 2.15 2.62
Rondella
197 6695219 1.15 1.40
Coperchio del tagliatore, L-773 (vecchio 138-33215
198 6687308 5.11 6.24
Piastra di raccolta, oblunga (vecchia 350-33210-20
199 6689539 17.55 21.41
Cassa del cambio Comp. (vecchio 300-33290-81 & 669
221 6688684 15.13 18.45
Anello di arresto C-15, esterno (vecchio 993-50015
222 6695285 1.15 1.40
Nessuna informazione disponibile, non ordinabile
223 6697745
Cuscinetto a sfera 6002z
224 6695538 6.60 8.05
Tamburo frizione Comp. (vecchio 288-33180-80)
225 6688570 17.70 21.59
Piastra guida (vecchia 075-33160-20)
226 6686612 1.15 1.40
Asta della camma (vecchio 101-33190-20)
227 6686811 5.78 7.05
Ingranaggio 2 Comp. (vecchio 292-33194-80)
228 6688625 30.25 36.90
Guarnizione del carter dell'ingranaggio (vecchio 3
229 6688909 1.15 1.40
Coperchio del carter dell'ingranaggio (vecchio 630
230 6692101 6.28 7.66
Guida taglio 845l M6 (vecchio 122-33191-20)
231 6687144 26.16 31.92
Piastra di protezione (vecchio 136-33190-20)
232 6687289 12.88 15.71
Bullone a svasatura con foro esagonale 6x25 (vecch
233 6695075 1.15 1.40
Coltello superiore (a)
234 6687092 60.35 73.63
Guarnizione in Gomma
235 6686654 1.15 1.40
Rondella
236 6687187 1.15 1.40
Bullone
237 6687158 1.15 1.40
Dado a flangia
238 6695170 1.15 1.40
Vite con foro esagonale M4x12/s (vecchio 994-61040
239 6684595 2.15 2.62
CAPPELLO A GRASSO COMP. (VECCHIO 300-32250-80)
240 6688643 1.15 1.40
Bullone con foro esagonale 6x18/s (vecchio 994-610
241 6695495 1.15 1.40
Piastra di supporto (vecchia 462-33290-20)
242 6690762 3.30 4.03
Dado 6 Ups-p (vecchio 991-87060-001 & 6698766)
243 6695175 1.15 1.40
Rondella
244 6684639 2.15 2.62
Non più disponibile, nessuna sostituzione
245 6688846
Dado a molla 6 (vecchio 994-40060-011)
247 6695475 1.15 1.40
Piastra di protezione (vecchia 135-33191-20)
248 6687275 2.31 2.82
Bullone forato esagonale 4x10s (vecchio 994-61040-
249 6695484 1.15 1.40
Cuscinetto a sfere 608 Zz C3
250 6695547 3.30 4.03
Impugnatura A (vecchio 053-33231-22) Nuova
261 6686338 4.95 6.04
Impugnatura B (vecchio 054-33231-23) Nuovo
262 6686349 4.95 6.04
Leva dell'acceleratore (vecchio 230-33210-20)
263 6688229 2.31 2.82
Leva di sicurezza (vecchio 231-33210-20)
264 6688238 2.31 2.82
Molla leva acceleratore (vecchio 061-32600-20)
265 6686414 2.31 2.82
Interruttore di arresto Comp. (vecchio 170-33189-8
266 6687766 8.58 10.46
Pulsante di stop Mark (vecchio 925-32530-20)
267 6694585 1.15 1.40
Tappo (vecchio 765-32120-20)
268 6693002 1.15 1.40
Vite 4x30/ws (vecchia 994-16040-301)
269 6695412 1.15 1.40
Vite 4x25/ws (vecchia 994-16040-251)
270 6695411 1.15 1.40
Non più disponibile, nessuna sostituzione
271 6686356
Maniglia A Comp. (vecchio 050-33185-80)
272 6686275 22.24 27.13
Cavo dell'acceleratore 270+49 (vecchio 885-03014-8
273 6693877 4.45 5.43
Tubo di Protezione 10x150l (vecchio 164-10015-00/6
274 6687558 1.15 1.40
Vite 4x16ws (vecchio 994-16040-161)
275 6695404 1.15 1.40
Dado di bloccaggio in nylon 4 (vecchio 991-78040-0
276 6695163 1.15 1.40
Vite 3x10 (vecchio 994-31030-101)
277 6684913 2.15 2.62
Pulsante Stop (vecchio 258-11650-20)
278 6688366 1.15 1.40
Morsetto del cavo (vecchio 198-33130-20)
279 6688015 1.15 1.40
Vite a Testa Esagonale M5x12 / s (vecchio 994-6105
280 6684667 2.15 2.62
Staffa Maniglia (vecchio 058-33185-20)
281 6686370 6.28 7.66
Ammortizzatore del manico in gomma (vecchio 060-33
282 6686396 2.31 2.82
Telaio (vecchio 260-33290-20)
301 6688377 5.94 7.24
Manico (vecchio 210-33247-20)
302 6688097 9.90 12.08
Collare ammortizzatore B (vecchio 276-32710-20)
303 6688485 1.15 1.40
Ammortizzatore B (vecchio 266-32750-20/6688412)
304 6688412 1.15 1.40
Rondella
305 6689680 1.15 1.40
Bullone a testa esagonale interna M5x30 S (vecchio
306 6684786 2.15 2.62
Supporto maniglia Comp. (old 040-33160-80)
308 6686111 2.31 2.82
Bullone Hex. Foro 5x40 (vecchio 990-51050-403)
309 6695054 1.15 1.40
Anello 5 (vecchio 992-10050-062)
310 6684834 2.15 2.62
Anello M5 (old 992-01050-061)
311 6684918 2.15 2.62
Maniglia B (vecchio 051-33290-20)
321 6686314 5.11 6.24
Maniglia A (vecchio 050-33290-20)
322 6686279 5.11 6.24
Leva dell'acceleratore (vecchio 230-33290-20) Da C
323 6688230 1.15 1.40
Leva di sicurezza Oro (vecchio 231-33290-21 & 6688
324 6688240 1.15 1.40
Molla per leva dell'acceleratore (vecchio 232-3316
325 6688244 1.15 1.40
Pulsante di arresto Comp. (vecchio 170-33247-80)
326 6687767 9.58 11.68
Leva di blocco (vecchio 233-33290-20)
327 6688246 1.15 1.40
Molla (vecchio 245-33290 -20)
328 6688279 1.15 1.40
Rondella
329 6685070 1.15 1.40
Vite per lamiera D4x10 (vecchio 993-41040-101)
330 6685161 1.15 1.40
Vite auto forante D4.5x16 (vecchio 990-72045-164/7
331 6684636 2.15 2.62
Cavo dell'acceleratore
332 6693940 4.45 5.43
Pulsante Stop (vecchio 258-11650-20)
333 6688366 1.15 1.40
Vite 3x10 (vecchio 994-31030-101)
334 6684913 2.15 2.62
Tubo di protezione 150l (vecchio 164-07015-01)
335 6687524 1.15 1.40
Pulsante di arresto Mark (vecchio 925-33160-20)
336 6694588 1.15 1.40
Chiave combinata 10x19 ,più (vecchio 036-29331-50)
501 6685997 4.45 5.43
Nessuna informazione disponibile, non ordinabile
502 6684813
Chiave Combinata 10/19mm (vecchio 013-29323-50/668
503 6685257 3.30 4.03
Simbolo Mark Ch78ed(cp) (vecchio 929-52102-20) Nuo
601 6694749 1.05 1.28
Simbolo Ch78ed(tp) (vecchio 929-52101-20)
602 6694748 1.15 1.40

Ci sono 0 articoli nel tuo carrello della spesa.
