Qui troverai tutte le parti e i disegni disponibili del 'Hikoki CH78EB'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

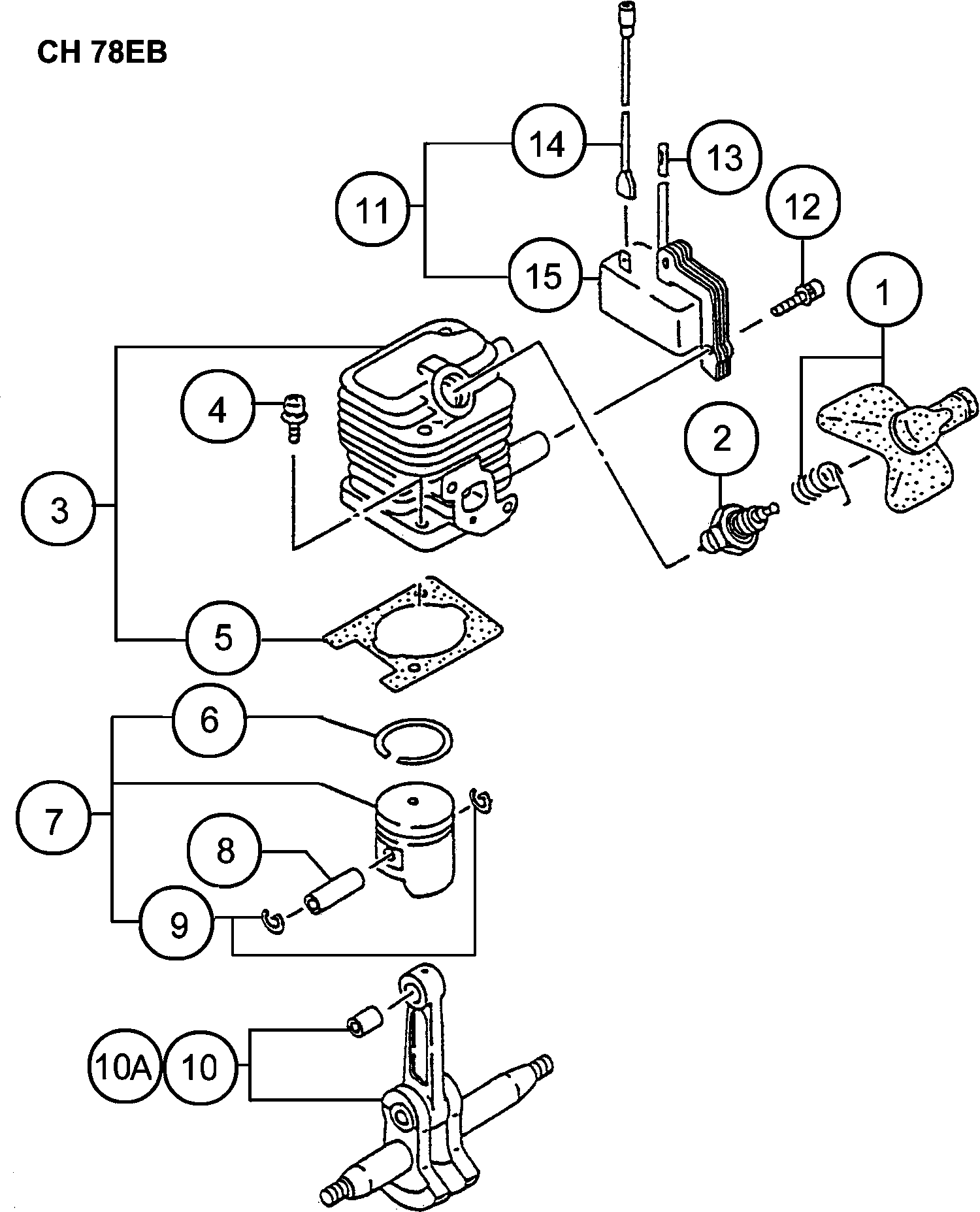

Disegno tecnico del modello Hikoki CH78EB
Elenco parti di ricambio del modello Hikoki CH78EB
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Montaggio tappo candela (vecchio 157-06500-91) | ||||
| 1 | 6687476 | 4.45 | 5.43 | |
| Candela di accensione Rcj8y | ||||
| 2 | 6699328 | 3.30 | 4.03 | |
| Set Cilindro (vecchio 001-0650a-90) | ||||
| 3 | 6685480 | 40.24 | 49.09 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 4 | 6684668 | |||
| Guarnizione del cilindro (vecchio 017-06500-20) | ||||
| 5 | 6685744 | 1.15 | 1.40 | |
| Anello di pistone (vecchio 041-00601-21/ 6686117) | ||||
| 6 | 6686118 | 4.45 | 5.43 | |
| Set pistone (vecchio 030-00070-90) | ||||
| 7 | 6685869 | 15.58 | 19.00 | |
| Spinotto del pistone | ||||
| 8 | 6696944 | 3.33 | 4.06 | |
| Circlip del perno del pistone (vecchio 039-00601-2 | ||||
| 9 | 6684590 | 2.15 | 2.62 | |
| Albero a gomiti Comp. (vecchio 046-06500-80) | ||||
| 10 | 6686205 | 72.30 | 88.21 | |
| Albero motore comp. (vecchio 046-06621-80) | ||||
| 10A | 6686208 | 40.24 | 49.09 | |
| Bobina d'accensione Ass'y (vecchio 153-21550-91 & | ||||
| 11 | 6697150 | 26.78 | 32.67 | |
| Vite con foro esagonale M4x18/ws (vecchio 994-6404 | ||||
| 12 | 6684599 | 2.15 | 2.62 | |
| Tubo isolante 50l (vecchio 250-06500-20) | ||||
| 13 | 6684597 | 2.15 | 2.62 | |
| Cavo di 200m (vecchio 178-51705-80) | ||||
| 14 | 6687918 | 3.30 | 4.03 | |
| Bobina | ||||
| 15 | 6695939 | 38.26 | 46.68 | |
| Carter del albero motore Ass'y (vecchio 072-06500- | ||||
| 21 | 6686574 | 42.20 | 51.48 | |
| Guarnizione del carter (vecchio 090-06500-20) | ||||
| 22 | 6686720 | 1.15 | 1.40 | |
| Guarnizione dell'olio | ||||
| 23 | 6684607 | 4.29 | 5.23 | |
| Cuscinetto a sfere 6001 C3 | ||||
| 24 | 6684608 | 3.80 | 4.64 | |
| Calza dell'albero dell'ingranaggio 0.20 (vecchio 3 | ||||
| 25 | 6684604 | 2.15 | 2.62 | |
| Calza dell'albero dell'ingranaggio 0.30 (vecchio 3 | ||||
| 25 | 6684605 | 2.15 | 2.62 | |
| Gomma Antivibrazione | ||||
| 26 | 6691822 | 1.15 | 1.40 | |
| Bullone a testa esagonale interna M5x30 S (vecchio | ||||
| 27 | 6684786 | 2.15 | 2.62 | |
| Roto Magneto Comp. | ||||
| 28 | 6687389 | 26.16 | 31.92 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 28A | 6687396 | |||
| Rondella M8 (vecchio 992-01080-011) | ||||
| 29 | 6684611 | 2.15 | 2.62 | |
| Rondella | ||||
| 30 | 6684971 | 1.04 | 1.27 | |
| Dado M8 (vecchio 991-01080-011/327325/332299/72660 | ||||
| 31 | 6684612 | 2.15 | 2.62 | |
| Bullone di Studio 6x22 (vecchio 100-02100-20) | ||||
| 32 | 6686771 | 1.15 | 1.40 | |
| Guarnizione del tubo di aspirazione (vecchio 403-0 | ||||
| 41 | 6689891 | 1.15 | 1.40 | |
| Set di isolante per carburatore, di ricambio | ||||
| 42 | 6689966 | 6.93 | 8.45 | |
| Bullone a foro esagonale 5x25ws (vecchio 994-64050 | ||||
| 43 | 6695515 | 1.15 | 1.40 | |
| Guarnizione del carburatore (vecchio 402-06500-20) | ||||
| 44 | 6689839 | 1.15 | 1.40 | |
| O-ring P-15 | ||||
| 45 | 6698966 | 1.04 | 1.27 | |
| Corpo del pulitore completo (vecchio 423-06500-81/ | ||||
| 46 | 6690119 | 4.45 | 5.43 | |
| Collare 7.5 (vecchio 470-06500-20) | ||||
| 47 | 6690804 | 1.15 | 1.40 | |
| Valvola a farfalla (vecchio 528-0650t-20) | ||||
| 48 | 6691274 | 2.31 | 2.82 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 49 | 6684658 | |||
| Tavola di controllo soffiaggio (vecchio 476-01700- | ||||
| 50 | 6690843 | 1.15 | 1.40 | |
| Rondella (vecchio 992-10050-012) | ||||
| 51 | 6684662 | 2.15 | 2.62 | |
| Vite M5x60 (vecchio 990-11050-602) | ||||
| 52 | 6684660 | 2.15 | 2.62 | |
| Spugna per la pulizia | ||||
| 53 | 6690364 | 1.15 | 1.40 | |
| Coprifiltro dell'aria | ||||
| 54 | 6690415 | 5.28 | 6.44 | |
| Vite speciale (vecchio 380-0637c-20) | ||||
| 55 | 6689737 | 1.15 | 1.40 | |
| Set carburatore | ||||
| 56 | 6690487 | 72.30 | 88.21 | |
| Tubo di protezione (vecchio 223-06500-90) | ||||
| 57 | 6685247 | 2.31 | 2.82 | |
| Clip D6 (vecchio 680-00070-20) | ||||
| 58 | 6685198 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 59 | 6684620 | |||
| Serbatoio bianco (vecchio 591-0664a-20) | ||||
| 60 | 6691582 | 9.74 | 11.88 | |
| Collare 5.8 (vecchio 659-00801-20) | ||||
| 61 | 6692244 | 1.15 | 1.40 | |
| Bullone a buco esagonale 5x18ps (vecchio 994-63050 | ||||
| 62 | 6695505 | 1.15 | 1.40 | |
| Cappuccio girevole (vecchio 560-07120-21/6684628) | ||||
| 63 | 6691337 | 1.15 | 1.40 | |
| Cappuccio del serbatoio D Ass'y, nero (vecchio 595 | ||||
| 64 | 6691763 | 7.59 | 9.26 | |
| Pompa di adescamento Comp. (vecchio 442-25143-80) | ||||
| 65 | 6685139 | 5.94 | 7.24 | |
| Tubo del carburante 2.5x4x80 (vecchio 700-02504-08 | ||||
| 66 | 6692347 | 1.15 | 1.40 | |
| Tubo del carburante 2.5x4x70 (vecchio 700-02504-07 | ||||
| 67 | 6692346 | 1.15 | 1.40 | |
| Gommino di ritorno fino a 7.2014 (vecchio 6684627) | ||||
| 68 | 6697846 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 69 | 6684625 | |||
| Protezione del marmitta (vecchio 738-06500-20) | ||||
| 81 | 6692795 | 6.93 | 8.45 | |
| Guarnizione Marmitta (vecchio 737-06500-20) | ||||
| 82 | 6692744 | 1.15 | 1.40 | |
| Scudo termico | ||||
| 83 | 6687252 | 2.31 | 2.82 | |
| Kit silenziatore (vecchio 704-06504-91) | ||||
| 84 | 6692477 | 13.04 | 15.91 | |
| Rondella | ||||
| 85 | 6684661 | 2.15 | 2.62 | |
| Bullone a Testa Esagonale M5x50 (vecchio 990-51050 | ||||
| 86 | 6685114 | 1.15 | 1.40 | |
| Carcassa della ventola | ||||
| 87 | 6687010 | 16.79 | 20.48 | |
| Molla di richiamo (vecchio 780-06097-20/6697591) | ||||
| 88 | 6684675 | 11.55 | 14.09 | |
| Bobina corda avviamento (vecchio 774-06097-20) | ||||
| 89 | 6693066 | 3.30 | 4.03 | |
| Vite di regolazione (vecchia 839-02010-20/6693638) | ||||
| 90 | 6693633 | 1.15 | 1.40 | |
| Assemblaggio puleggia di avviamento (vecchio 798-0 | ||||
| 91 | 6693405 | 4.45 | 5.43 | |
| Passacavo (vecchio 203-0604a-20) | ||||
| 92 | 6688050 | 1.15 | 1.40 | |
| Corda di avviamento (vecchio 783-06097-20/6693174) | ||||
| 93 | 6693168 | 2.31 | 2.82 | |
| Maniglia di avviamento | ||||
| 94 | 6693237 | 1.15 | 1.40 | |
| Bullone con foro esagonale 4x15/ps (vecchio 994-63 | ||||
| 95 | 6684682 | 2.15 | 2.62 | |
| FRIZIONE ANTISCIVOLAMENTO COMPLETA | ||||
| 96 | 6688494 | 9.74 | 11.88 | |
| Vite auto forante D4.5x16 (vecchio 990-72045-164/7 | ||||
| 97 | 6684636 | 2.15 | 2.62 | |
| Bullone 4x12ps (vecchio 994-25040-128) | ||||
| 98 | 6695441 | 1.15 | 1.40 | |
| Molla della frizione di avviamento (vecchio 790-06 | ||||
| 99 | 6684684 | 4.29 | 5.23 | |
| Molletta di avviamento (vecchia 788-06500-20) | ||||
| 100 | 6693319 | 2.31 | 2.82 | |
| Vite di regolazione del gas (vecchio 548-25140-20) | ||||
| 111 | 6684698 | 4.29 | 5.23 | |
| Snodo (vecchio 539-25120-20) | ||||
| 112 | 6684697 | 6.44 | 7.85 | |
| Anello di arresto (vecchio 489-25100-20) | ||||
| 113 | 6684696 | 2.15 | 2.62 | |
| O-RING (vecchio 550-25100-20) | ||||
| 114 | 6684695 | 4.29 | 5.23 | |
| Getto principale #34.5 (vecchio 599-200bw-34) | ||||
| 115 | 6691888 | 6.28 | 7.66 | |
| Guarnizione pompa (vecchio 577-25100-20) | ||||
| 116 | 6691457 | 7.10 | 8.66 | |
| Diaframma della pompa (vecchio 576-25100-20 & 6696 | ||||
| 117 | 6684693 | 8.58 | 10.46 | |
| Schermo di ingresso (vecchio 578-25007-20) | ||||
| 118 | 6684700 | 4.29 | 5.23 | |
| Corpo della pompa Comp. (vecchio 575-25147-80/6691 | ||||
| 119 | 6691430 | 36.15 | 44.10 | |
| Guarnizione del diaframma (vecchio 475-25038-20) | ||||
| 120 | 6685220 | 2.31 | 2.82 | |
| Membrana di dosaggio Comp. (vecchio 474-25001-80/6 | ||||
| 121 | 6690827 | 11.71 | 14.29 | |
| Coperchio del diaframma (vecchio 476-25004-20) | ||||
| 122 | 6685222 | 4.45 | 5.43 | |
| Vite di regolazione (vecchio 548-25101-20) | ||||
| 123 | 6691312 | 1.15 | 1.40 | |
| Anello di arresto C-15, esterno (vecchio 993-50015 | ||||
| 132 | 6695285 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 133 | 6697745 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 134 | 6697745 | |||
| Tamburo frizione Comp. (vecchio 288-33180-80) | ||||
| 135 | 6688570 | 17.70 | 21.59 | |
| Piastra guida (vecchia 075-33160-20) | ||||
| 136 | 6686612 | 1.15 | 1.40 | |
| Asta della camma (vecchio 101-33190-20) | ||||
| 137 | 6686811 | 5.78 | 7.05 | |
| Ingranaggio 2 Comp. (vecchio 292-33194-80) | ||||
| 138 | 6688625 | 30.25 | 36.90 | |
| Guarnizione del carter dell'ingranaggio (vecchio 3 | ||||
| 139 | 6688909 | 1.15 | 1.40 | |
| Coperchio del carter dell'ingranaggio (vecchio 630 | ||||
| 140 | 6692101 | 6.28 | 7.66 | |
| Guida al taglio 858l M6 (vecchio 122-33158-20) | ||||
| 141 | 6687133 | 28.14 | 34.33 | |
| Bullone a svasatura con foro esagonale 6x25 (vecch | ||||
| 143 | 6695075 | 1.15 | 1.40 | |
| Guarnizione in Gomma | ||||
| 144 | 6686654 | 1.15 | 1.40 | |
| Taglierina B (820l) (vecchio 121-3315a-20/ 6687109 | ||||
| 145 | 6687108 | 50.21 | 61.26 | |
| Coltello superiore (a) | ||||
| 146 | 6687082 | 48.25 | 58.86 | |
| Bullone forato esagonale 4x15/s (vecchio 994-61040 | ||||
| 147 | 6695487 | 2.31 | 2.82 | |
| CAPPELLO A GRASSO COMP. (VECCHIO 300-32250-80) | ||||
| 148 | 6688643 | 1.15 | 1.40 | |
| Bullone con foro esagonale 6x18/s (vecchio 994-610 | ||||
| 149 | 6695495 | 1.15 | 1.40 | |
| Rondella | ||||
| 150 | 6687187 | 1.15 | 1.40 | |
| Bullone | ||||
| 151 | 6687158 | 1.15 | 1.40 | |
| Porta lama (vecchio 128-33202-20) | ||||
| 152 | 6687180 | 2.31 | 2.82 | |
| Piastra di supporto dal C192401 | ||||
| 153 | 6690764 | 4.45 | 5.43 | |
| Dado 6 Ups-p (vecchio 991-87060-001 & 6698766) | ||||
| 154 | 6695175 | 1.15 | 1.40 | |
| Rondella | ||||
| 155 | 6684639 | 2.15 | 2.62 | |
| Rondella | ||||
| 156 | 6684822 | 2.15 | 2.62 | |
| Bullone | ||||
| 157 | 6687168 | 1.15 | 1.40 | |
| Maniglia B Comp. (vecchio 051-33185-81 & 6686310) | ||||
| 158 | 6686311 | 14.21 | 17.34 | |
| Impugnatura (vecchio 165-37590-20) | ||||
| 159 | 6684708 | 6.44 | 7.85 | |
| Dado a flangia | ||||
| 160 | 6695170 | 1.15 | 1.40 | |
| Rondella | ||||
| 161 | 6684639 | 2.15 | 2.62 | |
| Rondella | ||||
| 162 | 6695219 | 1.15 | 1.40 | |
| Coperchio del tagliatore, L-773 (vecchio 138-33215 | ||||
| 163 | 6687308 | 5.11 | 6.24 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 164 | 6688847 | |||
| Dado a molla 6 (vecchio 994-40060-011) | ||||
| 165 | 6695475 | 1.15 | 1.40 | |
| Non più disponibile, nessuna sostituzione | ||||
| 167 | 6695485 | |||
| Bullone forato esagonale 4x15/s (vecchio 994-61040 | ||||
| 171 | 6695487 | 2.31 | 2.82 | |
| Vite con foro esagonale M5x35 (vecchio 990-51050-3 | ||||
| 172 | 6684934 | 2.15 | 2.62 | |
| Porta maniglia (vecchio 057-33234-20) | ||||
| 173 | 6686362 | 5.11 | 6.24 | |
| Ammortizzatore in gomma (vecchio 060-33250-20) | ||||
| 174 | 6686398 | 2.31 | 2.82 | |
| Staffa Maniglia Comp. (vecchio 058-33181-80) | ||||
| 175 | 6686369 | 5.11 | 6.24 | |
| Morsetto a terra (vecchio 176-33410-20) Nuovo | ||||
| 176 | 6687800 | 2.10 | 2.56 | |
| Bullone forato esagonale 5x12/s (vecchio 994-61050 | ||||
| 177 | 6695489 | 2.10 | 2.56 | |
| Impugnatura A (vecchio 053-33231-22) Nuova | ||||
| 181 | 6686338 | 4.95 | 6.04 | |
| Impugnatura B (vecchio 054-33231-23) Nuovo | ||||
| 182 | 6686349 | 4.95 | 6.04 | |
| Leva dell'acceleratore (vecchio 230-33210-20) | ||||
| 183 | 6688229 | 2.31 | 2.82 | |
| Leva di sicurezza (vecchio 231-33210-20) | ||||
| 184 | 6688238 | 2.31 | 2.82 | |
| Molla leva acceleratore (vecchio 061-32600-20) | ||||
| 185 | 6686414 | 2.31 | 2.82 | |
| Pulsante di arresto comp. (vecchio 170-33180-80) | ||||
| 186 | 6687765 | 8.41 | 10.26 | |
| Pulsante di stop Mark (vecchio 925-32530-20) | ||||
| 187 | 6694585 | 1.15 | 1.40 | |
| Morsetto di terra (vecchio 319-37900-20) | ||||
| 188 | 6689128 | 2.31 | 2.82 | |
| Tappo (vecchio 765-32120-20) | ||||
| 189 | 6693002 | 1.15 | 1.40 | |
| Vite 4x30/ws (vecchia 994-16040-301) | ||||
| 190 | 6695412 | 1.15 | 1.40 | |
| Vite 4x25/ws (vecchia 994-16040-251) | ||||
| 191 | 6695411 | 1.15 | 1.40 | |
| Impugnatura Assy (vecchio 055-3318b-91) | ||||
| 192 | 6686357 | 28.14 | 34.33 | |
| Maniglia A Comp. (vecchio 050-33180-80) | ||||
| 193 | 6686274 | 26.16 | 31.92 | |
| Cavo dell'acceleratore 270+49 (vecchio 885-03014-8 | ||||
| 194 | 6693877 | 4.45 | 5.43 | |
| Tubo di protezione 7x165l (vecchio 164-07016-50) | ||||
| 195 | 6687525 | 1.05 | 1.28 | |
| Vite 4x16ws (vecchio 994-16040-161) | ||||
| 196 | 6695404 | 1.15 | 1.40 | |
| Dado di bloccaggio in nylon 4 (vecchio 991-78040-0 | ||||
| 197 | 6695163 | 1.15 | 1.40 | |
| Vite 3x10 (vecchio 994-31030-101) | ||||
| 198 | 6684913 | 2.15 | 2.62 | |
| Pulsante Stop (vecchio 258-11650-20) | ||||
| 199 | 6688366 | 1.15 | 1.40 | |
| Morsetto del cavo (vecchio 198-33130-20) | ||||
| 200 | 6688015 | 1.15 | 1.40 | |
| Chiave Combinata 10/19mm (vecchio 013-29323-50/668 | ||||
| 501 | 6685257 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 6684813 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 6694369 | |||
