Qui troverai tutte le parti e i disegni disponibili di “Hikoki CH3656DA”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

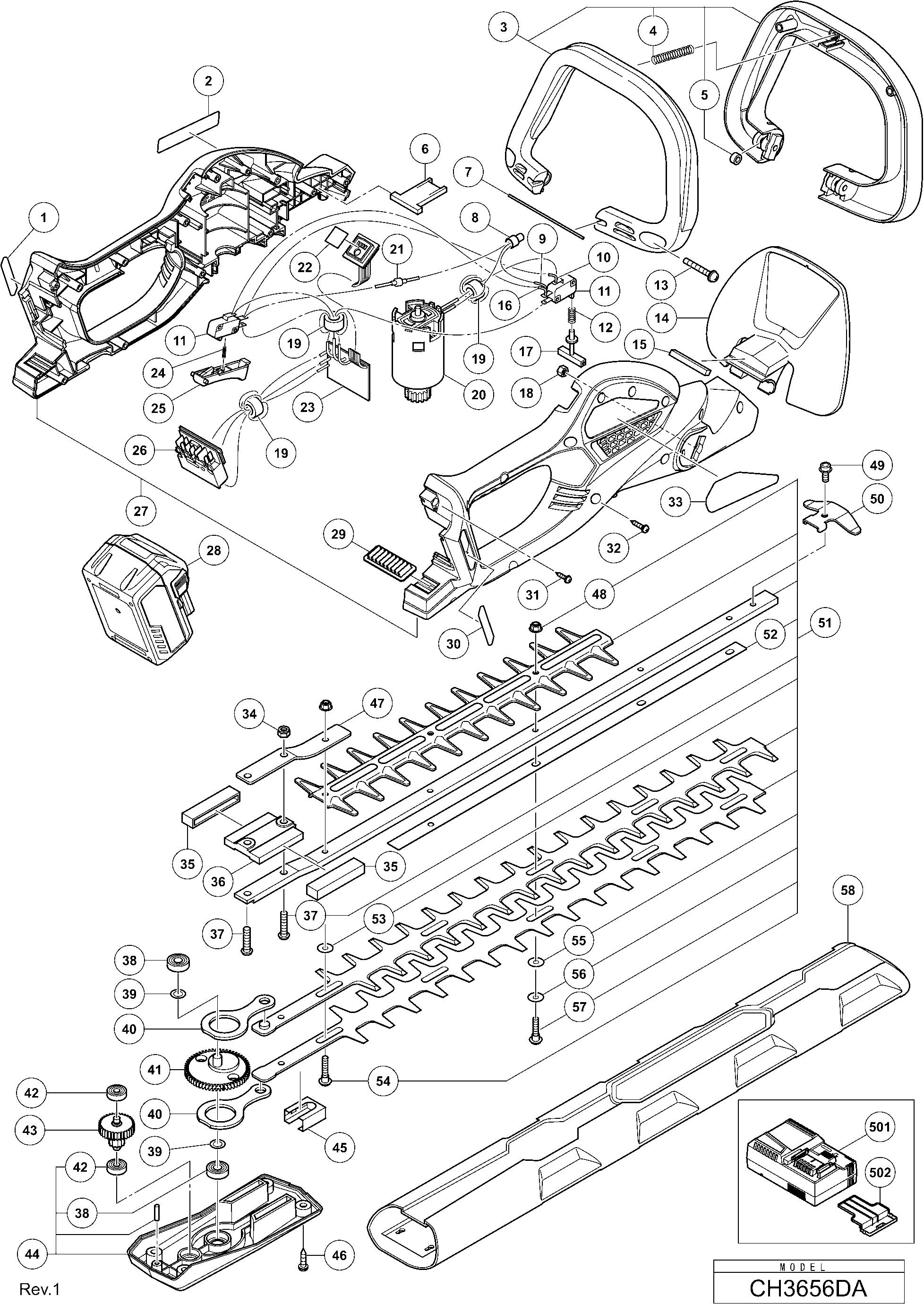

Disegni tecnici di Hikoki CH3656DA
Elenco parti di Hikoki CH3656DA
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Sub Maniglia Ass'y Incl.4,5 | ||||
| 3 | 335015 | 13.95 | 17.02 | |
| Molla (c) | ||||
| 4 | 333341 | 1.20 | 1.46 | |
| Collare | ||||
| 5 | 335347 | 1.04 | 1.27 | |
| Feltro (1) | ||||
| 6 | 335761 | 1.95 | 2.38 | |
| Albero (d) | ||||
| 7 | 335019 | 1.04 | 1.27 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 8 | 959141 | 3.75 | 4.58 | |
| Filamento interno (L96) | ||||
| 9 | 335345 | 1.04 | 1.27 | |
| Filo interno (L186) | ||||
| 10 | 335344 | 1.04 | 1.27 | |
| Interruttore | ||||
| 11 | 335018 | 3.45 | 4.21 | |
| MOLLA (d) | ||||
| 12 | 333344 | 1.20 | 1.46 | |
| Vite per macchine (con rondella) M5x30 (nero) | ||||
| 13 | 336239 | 1.04 | 1.27 | |
| Paraguardie per le mani | ||||
| 14 | 335010 | 2.10 | 2.56 | |
| Guarnizione (a) Cm12y | ||||
| 15 | 335762 | 1.04 | 1.27 | |
| CAVO INTERNO L204 | ||||
| 16 | 335343 | 1.00 | 1.22 | |
| Spinotto di pressione | ||||
| 17 | 333343 | 1.20 | 1.46 | |
| Dado M5 (nero) | ||||
| 18 | 302012 | 1.05 | 1.28 | |
| Tubo termoretraibile | ||||
| 19 | 334379 | 4.65 | 5.67 | |
| Motore Dc 36v | ||||
| 20 | 335016 | 28.60 | 34.89 | |
| DIODO | ||||
| 21 | 335346 | 1.20 | 1.46 | |
| CONTROLLER ASS'Y | ||||
| 23 | 373109 | 51.98 | 63.41 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 23A | 382864 | |||
| Molla (e) | ||||
| 24 | 373361 | 1.05 | 1.28 | |
| POMELLO DI BLOCCAGGIO | ||||
| 25 | 333761 | 1.04 | 1.27 | |
| TERMINALE DELLA BATTERIA | ||||
| 26 | 372228 | 8.25 | 10.06 | |
| TERMINALE BATTERIA NUOVO | ||||
| 26A | 379931 | 5.28 | 6.44 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 27 | 373110 | 33.96 | 41.43 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 27A | 373110 | 33.96 | 41.43 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 28 | 371750 | |||
| Gomma della batteria (b) | ||||
| 29 | 370328 | 1.95 | 2.38 | |
| Vite a filettare (con flangia) D3x16 (nero) | ||||
| 31 | 313687 | 1.04 | 1.27 | |
| Vite per filettatura (con flangia) D4x20 | ||||
| 32 | 339250 | 1.04 | 1.27 | |
| DADO AUTOBLOCCANTE IN NYLON M6 | ||||
| 34 | 6698766 | 1.00 | 1.22 | |
| Cuscino | ||||
| 35 | 335021 | 1.04 | 1.27 | |
| Pezzo intermedio | ||||
| 36 | 335020 | 3.90 | 4.76 | |
| Vite a testa esagonale M6x25 (con bottone) | ||||
| 37 | 6699113 | 1.65 | 2.01 | |
| Cuscinetto a sfere 608ddmc2eps2s | ||||
| 38 | 608DDM | 5.55 | 6.77 | |
| Rondella | ||||
| 39 | 335022 | 1.04 | 1.27 | |
| Eccentrico | ||||
| 40 | 373362 | 4.35 | 5.31 | |
| INGRANAGGIO | ||||
| 41 | 335014 | 13.75 | 16.78 | |
| CUSCINETTO A SFERE 626ZZC2 PS2L | ||||
| 42 | 335669 | 4.50 | 5.49 | |
| Primo Ingranaggio | ||||
| 43 | 335013 | 10.50 | 12.81 | |
| Piastra Inferiore | ||||
| 44 | 335017 | 15.95 | 19.46 | |
| Supporto asta camma | ||||
| 45 | 335677 | 1.20 | 1.46 | |
| Vite a tagliente (con flangia) D5x20 (nero) | ||||
| 46 | 302089 | 1.05 | 1.28 | |
| Piastra di supporto | ||||
| 47 | 337893 | 2.40 | 2.93 | |
| Dado a U M5 | ||||
| 48 | 6699108 | 1.65 | 2.01 | |
| Vite a brugola esagonale M5x8 (con flangia) | ||||
| 49 | 6699065 | 1.04 | 1.27 | |
| Piastra di protezione | ||||
| 50 | 6699062 | 1.04 | 1.27 | |
| Assemblaggio della lama 620mm (vecchio 660961) | ||||
| 51 | 6600409 | 65.86 | 80.35 | |
| Fodera della lama di 620 mm | ||||
| 52 | 6600360 | 4.35 | 5.31 | |
| Rondella (a) | ||||
| 53 | 6699114 | 1.04 | 1.27 | |
| Perno a bottone con spalla M5x31 | ||||
| 54 | 6699179 | 2.10 | 2.56 | |
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 55 | 6699112 | 1.04 | 1.27 | |
| Rondella M7 | ||||
| 56 | 6699111 | 1.04 | 1.27 | |
| Vite a bottone spalla M5x25 | ||||
| 57 | 6699109 | 1.65 | 2.01 | |
| COPERTURA DI PROTEZIONE 5,0m ET-BG | ||||
| 58 | 335011 | 5.40 | 6.59 | |
| Cappuccio di protezione per batteria | ||||
| 502 | 329897 | 1.80 | 2.20 | |
| Assemblaggio della lama 780mm | ||||
| 601 | 6600410 | 77.00 | 93.94 | |
| Custodia lama (780mm) | ||||
| 602 | 336102 | 5.70 | 6.95 | |
