Qui troverai tutte le parti e i disegni disponibili del 'Hikoki CH22ECP2'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

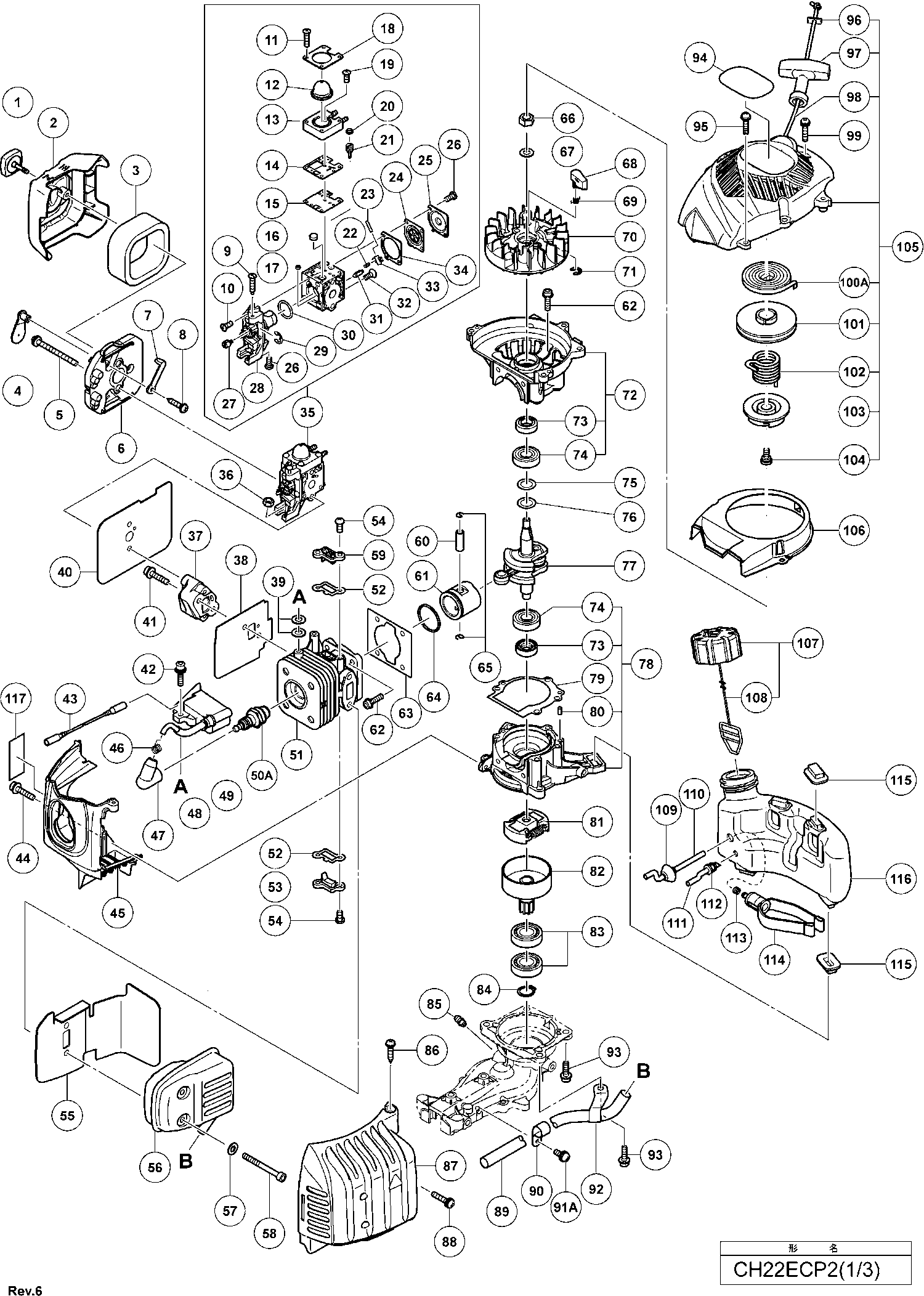

Disegno tecnico del modello Hikoki CH22ECP2
Elenco parti di ricambio del modello Hikoki CH22ECP2
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Comp. di bullone di fissaggio della copertina | ||||
| 1 | 6698730 | 3.15 | 3.84 | |
| Coprifiltro dell'aria | ||||
| 2 | 6698609 | 2.10 | 2.56 | |
| Spugna per la pulizia | ||||
| 3 | 6690365 | 1.15 | 1.40 | |
| Valvola di strozzamento | ||||
| 4 | 6698608 | 1.20 | 1.46 | |
| Vite a macchina con rondelle M5x60 (nero) | ||||
| 5 | 307224 | 1.05 | 1.28 | |
| Corpo del pulitore | ||||
| 6 | 6698606 | 2.10 | 2.56 | |
| Maniglia del soffocatore | ||||
| 7 | 6698607 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 8 | 309470 | |||
| Vite di regolazione del farfalla | ||||
| 9 | 6699087 | 7.80 | 9.52 | |
| Vite di regolazione (b) | ||||
| 10 | 6699088 | 1.04 | 1.27 | |
| Vite di Regolazione (d) | ||||
| 11 | 6699100 | 1.05 | 1.28 | |
| Siringa | ||||
| 12 | 6699098 | 4.20 | 5.12 | |
| Base di primer | ||||
| 13 | 6699097 | 28.19 | 34.39 | |
| Guarnizione della pompa | ||||
| 14 | 6699096 | 4.35 | 5.31 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 15 | 6699095 | |||
| SETACCIO | ||||
| 16 | 6699080 | 1.50 | 1.83 | |
| Rullo di perno guida | ||||
| 17 | 6699103 | 2.55 | 3.11 | |
| Ritenuta di siringa | ||||
| 18 | 6699099 | 2.55 | 3.11 | |
| Vite di Regolazione (e) | ||||
| 19 | 6699101 | 1.05 | 1.28 | |
| Ritenuta del tappo a sfera | ||||
| 20 | 6699104 | 2.55 | 3.11 | |
| Vite di regolazione (miscela principale) | ||||
| 21 | 6699105 | 8.25 | 10.06 | |
| Molla del leva di dosaggio | ||||
| 22 | 6699083 | 1.50 | 1.83 | |
| SPINA | ||||
| 23 | 6699082 | 1.05 | 1.28 | |
| Diaframma di misurazione | ||||
| 24 | 6699091 | 8.70 | 10.61 | |
| Copertura di misurazione | ||||
| 25 | 6699093 | 6.15 | 7.50 | |
| Vite di regolazione (c) | ||||
| 26 | 6699094 | 1.05 | 1.28 | |
| Palo | ||||
| 27 | 6699089 | 6.00 | 7.32 | |
| Copertura del rotore | ||||
| 28 | 6699086 | 42.08 | 51.33 | |
| Anello di ritenzione (tipo E) per albero D2.5 | ||||
| 29 | 6699090 | 1.04 | 1.27 | |
| Anello O | ||||
| 30 | 6699102 | 5.25 | 6.40 | |
| Valvola ad ago di ingresso | ||||
| 31 | 6699081 | 7.05 | 8.60 | |
| Vite di regolazione (a) | ||||
| 32 | 6699085 | 1.04 | 1.27 | |
| Leva di dosaggio | ||||
| 33 | 6699084 | 1.65 | 2.01 | |
| Guarnizione di misurazione | ||||
| 34 | 6699092 | 4.35 | 5.31 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 35 | 6699078 | |||
| Dado M6 (10 Pezzi) | ||||
| 36 | 949567 | 1.05 | 1.28 | |
| Isolante del carburatore | ||||
| 37 | 6698387 | 3.15 | 3.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 38 | 6698605 | |||
| Rondella | ||||
| 39 | 6698700 | 1.20 | 1.46 | |
| Guarnizione del carburatore | ||||
| 40 | 6698816 | 1.80 | 2.20 | |
| Bullone esagonale a tenuta M5x25 (con rondelle) | ||||
| 41 | 6698844 | 1.20 | 1.46 | |
| Bullone a testa esagonale (con rondelle) M4x18 | ||||
| 42 | 6698388 | 1.05 | 1.28 | |
| Cavo | ||||
| 43 | 6699060 | 1.04 | 1.27 | |
| Bullone a testa esagonale con blocco di tenuta M4x | ||||
| 44 | 6698879 | 1.20 | 1.46 | |
| Coperchio del cilindro | ||||
| 45 | 6698871 | 4.20 | 5.12 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 46 | 6699180 | |||
| Cappuccio spina | ||||
| 47 | 6698548 | 2.10 | 2.56 | |
| Tubo isolante del cavo dal 11 2013 | ||||
| 48 | 6699175 | 1.20 | 1.46 | |
| Bobina | ||||
| 49 | 6698602 | 39.88 | 48.65 | |
| Candela Bmr7a | ||||
| 50A | 6699316 | 8.91 | 10.87 | |
| Candela (vecchio 6685052) | ||||
| 50A | 6699322 | 2.48 | 3.02 | |
| CILINDRO | ||||
| 51 | 6698597 | 30.53 | 37.24 | |
| Imballaggio di copertina | ||||
| 52 | 6696534 | 1.05 | 1.28 | |
| Coperchio di aspirazione (a) | ||||
| 53 | 6696535 | 1.05 | 1.28 | |
| Vite di bloccaggio sigillante M4x10 | ||||
| 54 | 6696835 | 1.20 | 1.46 | |
| SCUDO TERMICO | ||||
| 55 | 6698617 | 2.10 | 2.56 | |
| Scarico | ||||
| 56 | 6698631 | 32.31 | 39.42 | |
| Rondella M6 (10 Pezzi) | ||||
| 57 | 949432 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 58 | 6696819 | |||
| Coperchio di aspirazione (b) | ||||
| 59 | 6696536 | 1.05 | 1.28 | |
| Spinotto del pistone | ||||
| 60 | 6696944 | 3.33 | 4.06 | |
| PISTONE | ||||
| 61 | 6696531 | 6.88 | 8.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 62 | 6698386 | |||
| Imballaggio del cilindro | ||||
| 63 | 6696530 | 1.05 | 1.28 | |
| Anello del pistone | ||||
| 64 | 6696532 | 2.10 | 2.56 | |
| Circlip del perno del pistone (vecchio 039-00601-2 | ||||
| 65 | 6684590 | 2.15 | 2.62 | |
| Dado | ||||
| 66 | 6696879 | 1.05 | 1.28 | |
| Rondella del bullone D7 | ||||
| 67 | 6696880 | 1.05 | 1.28 | |
| Rocchetto di avviamento | ||||
| 68 | 6698603 | 1.20 | 1.46 | |
| Molla | ||||
| 69 | 6685335 | 1.05 | 1.28 | |
| Rotore del magneto | ||||
| 70 | 6698601 | 13.80 | 16.84 | |
| Anello di ritenzione D4 | ||||
| 71 | 6685336 | 1.05 | 1.28 | |
| Assieme del carter (b) | ||||
| 72 | 6698872 | 16.09 | 19.63 | |
| Guarnizione dell'olio | ||||
| 73 | 6684607 | 4.29 | 5.23 | |
| Cuscinetto a sfere 6001 C3 | ||||
| 74 | 6684608 | 3.80 | 4.64 | |
| ANELLO DI DISTANZA | ||||
| 75 | 6696946 | 1.68 | 2.04 | |
| ANELLO DI DISTANZA | ||||
| 76 | 6696945 | 1.68 | 2.04 | |
| Albero Motore | ||||
| 77 | 6699043 | 31.76 | 38.75 | |
| Carter motore Ass'y (a) | ||||
| 78 | 6698729 | 18.84 | 22.98 | |
| Confezionamento del carter dell'albero motore | ||||
| 79 | 6696539 | 1.05 | 1.28 | |
| Perno di battitura 4x12 | ||||
| 80 | 6696947 | 1.05 | 1.28 | |
| Frizione (b) | ||||
| 81 | 6699173 | 7.50 | 9.15 | |
| Tamburo della frizione | ||||
| 82 | 6699040 | 9.60 | 11.71 | |
| Cuscinetto a sfere 6002zc3 | ||||
| 83 | 6698740 | 4.20 | 5.12 | |
| Anello di sicurezza D15 (10 pezzi) | ||||
| 84 | 939544 | 2.13 | 2.59 | |
| CAPPELLO A GRASSO COMP. (VECCHIO 300-32250-80) | ||||
| 85 | 6688643 | 1.15 | 1.40 | |
| Vite a tagliente (con flangia) D5x20 (nero) | ||||
| 86 | 302089 | 1.05 | 1.28 | |
| Protezione del silenziatore | ||||
| 87 | 6698876 | 16.78 | 20.47 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 88 | 887021 | |||
| TUBO DI SCARICO | ||||
| 89 | 6698782 | 4.20 | 5.12 | |
| Piastra di Fissaggio (a) | ||||
| 90 | 6698634 | 2.10 | 2.56 | |
| Vite di Macchina M4x12 (nera) con Rondella | ||||
| 91A | 935196 | 1.04 | 1.27 | |
| Piastra di fissaggio (b) | ||||
| 92 | 6699073 | 1.04 | 1.27 | |
| Bullone con foro esagonale 6x18/s (vecchio 994-610 | ||||
| 93 | 6695495 | 1.15 | 1.40 | |
| Vite di filettatura D4.5x16 | ||||
| 95 | 6698878 | 1.20 | 1.46 | |
| Piastra (vecchio 795-04063-20) | ||||
| 96 | 6685189 | 1.15 | 1.40 | |
| Maniglia di avviamento | ||||
| 97 | 6693227 | 3.30 | 4.03 | |
| Corda di avviamento (vecchio 783-06097-20/6693174) | ||||
| 98 | 6693168 | 2.31 | 2.82 | |
| Bullone a Testa Esagonale M5x20 (c/pulsante) | ||||
| 99 | 6698988 | 1.20 | 1.46 | |
| Molla di richiamo (vecchio 780-06097-20/6697591) | ||||
| 100A | 6684675 | 11.55 | 14.09 | |
| Mulinello di corda di avviamento (vecchio 774-0651 | ||||
| 101 | 6693072 | 5.11 | 6.24 | |
| Molla d'ammortizzatore (vecchia 758-01761-20) | ||||
| 102 | 6685183 | 4.45 | 5.43 | |
| Piastra camma (vecchia 759-0174M-20) | ||||
| 103 | 6685182 | 3.30 | 4.03 | |
| Piastra camma (vecchia 759-0174M-20) | ||||
| 104 | 6685182 | 3.30 | 4.03 | |
| Vite di regolazione (vecchio 839-03045-20) | ||||
| 104 | 6684679 | 2.15 | 2.62 | |
| Non più disponibile, nessuna sostituzione | ||||
| 105 | 6698622 | |||
| Deviatore d'aria | ||||
| 106 | 6698624 | 1.20 | 1.46 | |
| Non più disponibile, nessuna sostituzione | ||||
| 107 | 6698402 | |||
| Catena del tappo del serbatoio | ||||
| 108 | 6698732 | 1.20 | 1.46 | |
| Passacavo per tubo del carburante (vecchio 222-063 | ||||
| 109 | 6688156 | 1.15 | 1.40 | |
| Tubo del Carburante | ||||
| 110 | 6698873 | 5.10 | 6.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 111 | 6698875 | |||
| Clip BHC 18 | ||||
| 113 | 6696949 | 1.68 | 2.04 | |
| Filtro della pompa | ||||
| 114 | 6698874 | 12.00 | 14.64 | |
| Gomma ammortizzante | ||||
| 115 | 6698615 | 2.10 | 2.56 | |
| TANICA | ||||
| 116 | 6698613 | 5.70 | 6.95 | |
| Bullone esagonale con testa a brugola (con flangia | ||||
| 141 | 6698814 | 1.20 | 1.46 | |
| Maniglia anteriore | ||||
| 142 | 6698776 | 7.35 | 8.97 | |
| TELAIO | ||||
| 144 | 6698777 | 13.35 | 16.29 | |
| Ammortizzatore | ||||
| 146 | 6698778 | 1.20 | 1.46 | |
| Maniglia (a) | ||||
| 147 | 6698880 | 8.10 | 9.88 | |
| Albero flessibile per (lb) | ||||
| 148 | 6698945 | 13.80 | 16.84 | |
| Molla (a) | ||||
| 149 | 6696348 | 1.05 | 1.28 | |
| LEVA DI BLOCCO | ||||
| 150 | 6699055 | 1.04 | 1.27 | |
| Regolatore | ||||
| 151 | 6699053 | 1.04 | 1.27 | |
| Blocco del commutatore | ||||
| 152 | 6696344 | 1.05 | 1.28 | |
| Molla lever dell'acceleratore | ||||
| 153 | 6696345 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 154 | 6696940 | |||
| Maniglia (b) | ||||
| 155 | 6699051 | 3.60 | 4.39 | |
| Vite Autofilettante (con flangia) D4x16 (nero) | ||||
| 156 | 305812 | 1.04 | 1.27 | |
| Cavo dell'acceleratore | ||||
| 157 | 6698627 | 2.10 | 2.56 | |
| Tubo di protezione | ||||
| 158 | 6698738 | 1.20 | 1.46 | |
| Cavo dell'interruttore di arresto | ||||
| 159 | 6699058 | 1.04 | 1.27 | |
| Cavo dell'interruttore di arresto | ||||
| 160 | 6699059 | 1.20 | 1.46 | |
| Bullone esagonale con testa a brugola (con flangia | ||||
| 161 | 6698815 | 1.20 | 1.46 | |
| Non più disponibile, nessuna sostituzione | ||||
| 162 | 6696359 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 163 | 6698766 | |||
| Rondella | ||||
| 164 | 6684639 | 2.15 | 2.62 | |
| Dado a U M5 | ||||
| 165 | 6699108 | 1.65 | 2.01 | |
| Piastra di supporto | ||||
| 169A | 6699064 | 1.04 | 1.27 | |
| Rondella M6 (10 Pezzi) | ||||
| 170 | 949432 | 1.05 | 1.28 | |
| Portamolla | ||||
| 171 | 6698779 | 2.10 | 2.56 | |
| Vite a testa esagonale (con flangia) M5x10 | ||||
| 172 | 6698781 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 173 | 6698780 | |||
| Assemblaggio della lama 780mm | ||||
| 174A | 6600410 | 77.00 | 93.94 | |
| Assieme lama 620mm (vecchio 6699061) | ||||
| 174A | 6600398 | 65.86 | 80.35 | |
| Vite a brugola esagonale M5x8 (con flangia) | ||||
| 175 | 6699065 | 1.04 | 1.27 | |
| Piastra di protezione | ||||
| 176 | 6699062 | 1.04 | 1.27 | |
| Vite a testa esagonale M6x25 (con bottone) | ||||
| 177 | 6699113 | 1.65 | 2.01 | |
| Rondella (a) | ||||
| 178 | 6699114 | 1.04 | 1.27 | |
| Rondella M7 | ||||
| 179 | 6699111 | 1.04 | 1.27 | |
| Vite a bottone spalla M5x25 | ||||
| 180 | 6699109 | 1.65 | 2.01 | |
| Perno a bottone con spalla M5x31 | ||||
| 181 | 6699179 | 2.10 | 2.56 | |
| Custodia della lama (per 620mm) | ||||
| 182 | 6698948 | 4.20 | 5.12 | |
| Custodia della lama (per 780mm) | ||||
| 182 | 6698785 | 4.20 | 5.12 | |
| Carter del cambio (a) | ||||
| 183 | 6699074 | 37.54 | 45.80 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 184 | 6698772 | |||
| Vite a testa esagonale M6x25 (con bottone) | ||||
| 185 | 6699113 | 1.65 | 2.01 | |
| Piastra di guida (b) (vecchio 6699063) | ||||
| 186A | 6600418 | 1.20 | 1.46 | |
| Astina della camma (a) | ||||
| 187 | 6698987 | 2.10 | 2.56 | |
| INGRANAGGIO | ||||
| 188 | 6699066 | 17.05 | 20.80 | |
| IMBALLAGGIO IN FELTRO (B) | ||||
| 189 | 6699068 | 1.04 | 1.27 | |
| Imballaggio in feltro (c) | ||||
| 190 | 6699067 | 1.04 | 1.27 | |
| GUARNIZIONE DEL CARCASSA DELL'INGRANAGGIO | ||||
| 191 | 6699042 | 1.04 | 1.27 | |
| Carter del cambio (b) | ||||
| 192 | 6699071 | 10.50 | 12.81 | |
| Vite a brugola esagonale M5x14 (con rondella sp.) | ||||
| 193 | 6699069 | 1.04 | 1.27 | |
| Piastra inferiore | ||||
| 195 | 6600013 | 10.05 | 12.26 | |
| Piastra di guida 780mm | ||||
| 196 | 6600015 | 11.10 | 13.54 | |
| Piastra di guida 620mm | ||||
| 196 | 6600012 | 9.45 | 11.53 | |
| Lama del Tosasiepi (d) 780mm | ||||
| 197 | 6600016 | 22.83 | 27.85 | |
| Lama del tosasiepe (c) 620mm | ||||
| 197 | 6600014 | 22.83 | 27.85 | |
| Fodera della lama per 780mm | ||||
| 198 | 6600361 | 5.10 | 6.22 | |
| Fodera della lama di 620 mm | ||||
| 198 | 6600360 | 4.35 | 5.31 | |
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 199 | 6699112 | 1.04 | 1.27 | |
| Piastra di Guida | ||||
| 200 | 6600362 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 6698756 | |||
