Qui troverai tutte le parti e i disegni disponibili di “Hikoki CG25EUP2”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

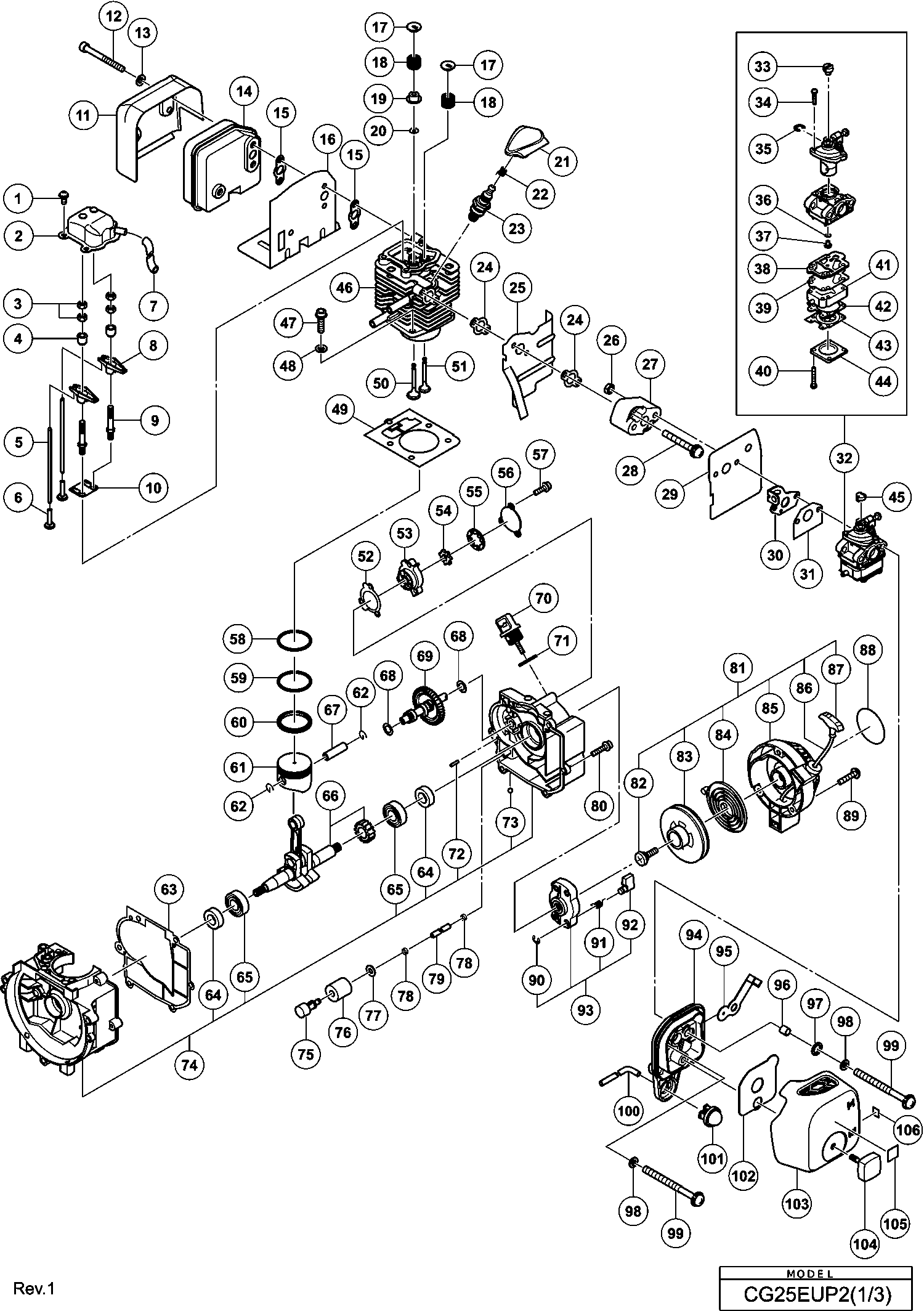

Disegni tecnici di Hikoki CG25EUP2
Elenco parti di Hikoki CG25EUP2
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite a macchina (con rondella speciale) M4x10 | ||||
| 1 | 307635 | 1.05 | 1.28 | |
| Assemblea della Copertura della Testa del Cilindro | ||||
| 2 | 6696440 | 1.80 | 2.20 | |
| Dado bloccaggio M5 (vecchio 949566z) (10 Pezzi) | ||||
| 3 | 949566 | 1.04 | 1.27 | |
| Braccio oscillante pivot | ||||
| 4 | 6696438 | 1.04 | 1.27 | |
| Asta di spinta | ||||
| 5 | 6696437 | 1.80 | 2.20 | |
| Tappet | ||||
| 6 | 6696432 | 3.75 | 4.58 | |
| Tubo di sfiato | ||||
| 7 | 6696442 | 41.25 | 50.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 8 | 6696439 | |||
| Bullone dell'albero | ||||
| 9 | 6696415 | 1.04 | 1.27 | |
| Guida asta di spinta | ||||
| 10 | 6696414 | 1.04 | 1.27 | |
| Copertura di calore del marmitta Dal 11 2013 Nuovo | ||||
| 11 | 6600329 | 4.80 | 5.86 | |
| Bullone esagonale M5 | ||||
| 12 | 6685409 | 1.05 | 1.28 | |
| Rondella | ||||
| 13 | 6685408 | 1.05 | 1.28 | |
| Marmitta | ||||
| 14 | 6696462 | 6.45 | 7.87 | |
| Guarnizione del marmitta (a) | ||||
| 15 | 6696460 | 1.04 | 1.27 | |
| Piastra di guida del vento (b) | ||||
| 16 | 6696461 | 2.55 | 3.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 17 | 6696421 | |||
| Molla della valvola | ||||
| 18 | 6696420 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 19 | 6696418 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 20 | 6696419 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 21 | 6696465 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 22 | 6696996 | |||
| Candela di accensione (vecchia 6696473) | ||||
| 23 | 6699310 | 17.40 | 21.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 24 | 6696450 | |||
| Piastra di guida del vento (a) | ||||
| 25 | 6696451 | 2.55 | 3.11 | |
| Dado bloccaggio M5 (vecchio 949566z) (10 Pezzi) | ||||
| 26 | 949566 | 1.04 | 1.27 | |
| ISOLANTE | ||||
| 27 | 6696452 | 3.45 | 4.21 | |
| Vite per macchine (con rondella) M5x30 (nero) | ||||
| 28 | 880561 | 1.05 | 1.28 | |
| Guarnizione del carburatore | ||||
| 29 | 6696954 | 1.05 | 1.28 | |
| Piastra di fissaggio del cavo dell'acceleratore (v | ||||
| 30 | 6684629 | 4.29 | 5.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 31 | 6696956 | |||
| Carburatore | ||||
| 32 | 6696957 | 76.04 | 92.77 | |
| Cappuccio girevole (vecchio 560-07120-21/6684628) | ||||
| 45 | 6691337 | 1.15 | 1.40 | |
| Assemblaggio del cilindro (a) | ||||
| 46 | 6696413 | 66.96 | 81.69 | |
| Bullone esagonale M5 | ||||
| 47 | 6696958 | 2.10 | 2.56 | |
| Rondella | ||||
| 48 | 6685408 | 1.05 | 1.28 | |
| GUARNIZIONE DEL CILINDRO | ||||
| 49 | 6696436 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 50 | 6696417 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 51 | 6696416 | |||
| Guarnizione della pompa | ||||
| 52 | 6696444 | 1.04 | 1.27 | |
| Pompa di Base | ||||
| 53 | 6696443 | 4.05 | 4.94 | |
| Rotore Interiore | ||||
| 54 | 6696445 | 1.80 | 2.20 | |
| Rotore Esterno | ||||
| 55 | 6696446 | 1.80 | 2.20 | |
| Coperchio pompa | ||||
| 56 | 6696447 | 1.04 | 1.27 | |
| Bullone con foro esagonale 4x15/ps (vecchio 994-63 | ||||
| 57 | 6684682 | 2.15 | 2.62 | |
| Primo rondella | ||||
| 58 | 6696429 | 8.85 | 10.80 | |
| Secondo rondella | ||||
| 59 | 6696430 | 9.60 | 11.71 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 60 | 6696431 | |||
| PISTONE | ||||
| 61 | 6696427 | 7.65 | 9.33 | |
| Circlip del perno del pistone (vecchio 039-00601-2 | ||||
| 62 | 6684590 | 2.15 | 2.62 | |
| Guarnizione del caso di manovella | ||||
| 63 | 6696425 | 1.04 | 1.27 | |
| Guarnizione dell'olio | ||||
| 64 | 6684607 | 4.29 | 5.23 | |
| Cuscinetto a sfere 6001 C3 | ||||
| 65 | 6684608 | 3.80 | 4.64 | |
| Albero Motore | ||||
| 66 | 6696426 | 51.29 | 62.57 | |
| Perno del pistone (vecchio 037-07045-20) | ||||
| 67 | 6684591 | 4.29 | 5.23 | |
| Chim | ||||
| 68 | 6696434 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 69 | 6696433 | |||
| Tappo dell'olio | ||||
| 70 | 6696449 | 1.04 | 1.27 | |
| Anello di tenuta O (i.d. 13.8) | ||||
| 71 | 6696959 | 1.05 | 1.28 | |
| Rullo di aghi D3 | ||||
| 72 | 6685391 | 1.05 | 1.28 | |
| Pallina di acciaio D4 (10 Pz.) | ||||
| 73 | 321905 | 4.80 | 5.86 | |
| Assieme del carter (b) | ||||
| 74 | 6696960 | 66.55 | 81.19 | |
| Corpo del filtro dell'olio | ||||
| 75 | 6685310 | 1.05 | 1.28 | |
| Filtro Olio (vecchio 487-32712-20/6696804) | ||||
| 76 | 6690919 | 1.15 | 1.40 | |
| Rondella | ||||
| 77 | 6685407 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 78 | 6685311 | |||
| Tubo del Carburante | ||||
| 79 | 6696435 | 1.04 | 1.27 | |
| Bullone a testa esagonale (con rondelle) M4x18 | ||||
| 80 | 6698388 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 81 | 6696470 | |||
| Corda di avviamento (vecchio 783-06097-20/6693174) | ||||
| 86 | 6693168 | 2.31 | 2.82 | |
| Vite di Blocco di Tenuta M4x25 | ||||
| 89 | 6696472 | 1.04 | 1.27 | |
| Puleggia di avviamento | ||||
| 93 | 6696471 | 5.10 | 6.22 | |
| Corpo di Pulizia Assieme | ||||
| 94 | 6696455 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 95 | 6697368 | |||
| Colletto 8 (vecchio 657-3252a-20) | ||||
| 96 | 6684659 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 97 | 6684658 | |||
| Rondella | ||||
| 98 | 6685407 | 1.05 | 1.28 | |
| Non più disponibile, nessuna sostituzione | ||||
| 99 | 6696961 | |||
| Tubo del carburante L70 | ||||
| 100 | 6699014 | 1.65 | 2.01 | |
| Pompa di adescamento Comp. (vecchio 442-25143-80) | ||||
| 101 | 6685139 | 5.94 | 7.24 | |
| Non più disponibile, nessuna sostituzione | ||||
| 102 | 6696459 | |||
| Copertura del Pulitore | ||||
| 103 | 6696458 | 2.55 | 3.11 | |
| Bullone | ||||
| 104 | 6684655 | 6.44 | 7.85 | |
| Etichetta del primer dall'11.2013 per l'Europa | ||||
| 105 | 6699000 | 1.04 | 1.27 | |
| Piastra di marcatura (t) | ||||
| 106 | 6600327 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 121 | 6699176 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 122 | 305583 | |||
| Gomma anti vibrazione (a) | ||||
| 123 | 6696963 | 3.33 | 4.06 | |
| Supporto per tubo (a) | ||||
| 124 | 6698643 | 2.10 | 2.56 | |
| Supporto per tubo (b) | ||||
| 125 | 6698644 | 2.10 | 2.56 | |
| Gomma anti vibrazione (b) | ||||
| 126 | 6696964 | 3.33 | 4.06 | |
| Vite di filettatura D4.5x16 | ||||
| 128 | 6698878 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 129 | 6600421 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 131 | 6696469 | |||
| Rondella | ||||
| 132 | 6684648 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 133 | 6696965 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 134 | 6696948 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 135 | 6684642 | |||
| Dado | ||||
| 136 | 6685337 | 1.05 | 1.28 | |
| Rondella | ||||
| 137 | 6685410 | 1.05 | 1.28 | |
| Rotore Magnetico | ||||
| 138 | 6696464 | 14.40 | 17.57 | |
| Bullone a testa esagonale (con rondelle) M4x18 | ||||
| 139 | 6698388 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 140 | 6696463 | |||
| Cavo di Stop | ||||
| 141 | 6696467 | 2.55 | 3.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 142 | 6696966 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 143 | 6696466 | |||
| Rondella elastica D12 (10 pezzi) | ||||
| 144 | 939542 | 1.50 | 1.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 146 | 305583 | |||
| Rondella | ||||
| 147 | 6685408 | 1.05 | 1.28 | |
| Custodia del ventilatore (a) Dal 11 2013 | ||||
| 148 | 6600330 | 14.71 | 17.95 | |
| Albero della frizione (vecchio 6696481) | ||||
| 149 | 6698793 | 10.20 | 12.44 | |
| Vite Autofilettante (con flangia) D4x16 (nero) | ||||
| 150 | 305812 | 1.04 | 1.27 | |
| Maniglia (b) | ||||
| 151 | 6696487 | 3.45 | 4.21 | |
| LEVA DI BLOCCO | ||||
| 152 | 6696490 | 1.04 | 1.27 | |
| LEVA | ||||
| 153 | 6696488 | 1.04 | 1.27 | |
| Molla (a) | ||||
| 154 | 6696489 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 155 | 6696486 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 156A | 6601275 | |||
| Cavo dell'interruttore di arresto | ||||
| 157 | 6696491 | 1.80 | 2.20 | |
| Tubo di protezione | ||||
| 158 | 6696967 | 1.05 | 1.28 | |
| Cavo dell'acceleratore (eu) | ||||
| 159 | 6696492 | 6.45 | 7.87 | |
| Non più disponibile, nessuna sostituzione | ||||
| 160 | 6696474 | |||
| Corpo filtro pompa (vecchio 675-11600-90/6692275/6 | ||||
| 161 | 6685199 | 4.45 | 5.43 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 162 | 6696477 | |||
| Incollare | ||||
| 163 | 6696478 | 1.04 | 1.27 | |
| Rondella | ||||
| 164 | 6685408 | 1.05 | 1.28 | |
| Vite con foro esagonale M5x25/s (vecchio 994-16050 | ||||
| 165 | 6684709 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 166 | 6685311 | |||
| Tubo del Carburante | ||||
| 167 | 6698717 | 9.75 | 11.90 | |
| Tubo del carburante L70 | ||||
| 168A | 6699014 | 1.65 | 2.01 | |
| Gommino di ritorno fino a 7.2014 (vecchio 6684627) | ||||
| 169 | 6697846 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 170 | 6698931 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 171 | 6696479 | |||
| Vite a tagliente (con flangia) D4x20 (nero) | ||||
| 191 | 302086 | 1.05 | 1.28 | |
| Vite di Filatura (w/Flangia) D4x30 per Europe (s) | ||||
| 192 | 323837 | 1.68 | 2.04 | |
| Maniglia (b) | ||||
| 193 | 6696590 | 3.13 | 3.81 | |
| Vite a macchina M5x30 (nera) | ||||
| 194 | 323041 | 1.05 | 1.28 | |
| Cavo dell'interruttore di arresto | ||||
| 195 | 6696592 | 2.10 | 2.56 | |
| Cavo dell'acceleratore | ||||
| 196 | 6696593 | 5.10 | 6.22 | |
| Tubo di protezione | ||||
| 197 | 6696594 | 2.10 | 2.56 | |
| MANICO A DESTRA | ||||
| 198 | 6698637 | 19.11 | 23.32 | |
| Portamaniglia (b) (vecchio 6696577) | ||||
| 199 | 6600501 | 7.20 | 8.78 | |
| Porta maniglia (c) | ||||
| 200 | 6696578 | 2.10 | 2.56 | |
| VITE CON FORO ESAGONALE 6X25S (VECCHIO 994-81060-2 | ||||
| 201 | 6684714 | 2.15 | 2.62 | |
| Vite con foro esagonale M5x25/s (vecchio 994-16050 | ||||
| 202 | 6684709 | 2.15 | 2.62 | |
| Portamaniglia (a) (vecchio 6696576) | ||||
| 203 | 6600500 | 4.20 | 5.12 | |
| Maniglia (a) | ||||
| 204 | 6696588 | 2.10 | 2.56 | |
| Dado M5 (nero) | ||||
| 205 | 302012 | 1.05 | 1.28 | |
| MANICO SINISTRO | ||||
| 206 | 6698638 | 22.83 | 27.85 | |
| Barriera per l'Europa | ||||
| 207 | 6696973 | 3.33 | 4.06 | |
| Bullone (nero) M6 | ||||
| 208 | 6696974 | 1.68 | 2.04 | |
| Dado bloccaggio M5 (vecchio 949566z) (10 Pezzi) | ||||
| 209 | 949566 | 1.04 | 1.27 | |
| Manico ad anello | ||||
| 210 | 6696975 | 8.98 | 10.95 | |
| Custodia del ingranaggio | ||||
| 211 | 6699402 | 50.33 | 61.40 | |
| Bullone (con più) M6x8 (visto 990-23060-080) | ||||
| 212 | 6684737 | 2.15 | 2.62 | |
| Porta taglierina (a) | ||||
| 213 | 6696977 | 13.33 | 16.26 | |
| Porta taglierina (b) | ||||
| 214 | 6698659 | 13.04 | 15.91 | |
| NUT COVER | ||||
| 215 | 6699188 | 6.60 | 8.05 | |
| Dado a U (mano sinistra) M10 per Irl | ||||
| 216 | 335759 | 1.04 | 1.27 | |
| Vite 5x12/w.s (vecchio 994-16050-121) | ||||
| 217 | 6695414 | 1.15 | 1.40 | |
| Vite a Esagono Incassato M5x30 (10 Pezzi) | ||||
| 218 | 949664 | 3.75 | 4.58 | |
| Copertura Blacket | ||||
| 219 | 6696494 | 1.80 | 2.20 | |
| VITE CON FORO ESAGONALE 6X25S (VECCHIO 994-81060-2 | ||||
| 220 | 6684714 | 2.15 | 2.62 | |
| Etichetta di avvertimento (siepe) | ||||
| 221 | 6600328 | 1.04 | 1.27 | |
| Segno di cautela Hitachi | ||||
| 222 | 6600450 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 223 | 6600446 | |||
| Marchio di livello (vecchio 923-33700-20) | ||||
| 224 | 6684851 | 2.15 | 2.62 | |
| Tubo principale Comp. (vecchio 6696483) | ||||
| 225 | 6696558 | 17.69 | 21.58 | |
| Albero motore (vecchio 6696484) | ||||
| 226 | 6698514 | 15.60 | 19.03 | |
| Gancio | ||||
| 227A | 6600504 | 1.20 | 1.46 | |
| Cappuccio (a) | ||||
| 228 | 6698515 | 2.10 | 2.56 | |
| Comp. di copertura c/ albero M10x.125 a sinistra | ||||
| 229 | 6698794 | 9.30 | 11.35 | |
| VITE DI BLOCCO | ||||
| 231 | 6698795 | 1.35 | 1.65 | |
| Bobina | ||||
| 232 | 6698796 | 2.40 | 2.93 | |
| Molla di ritorno | ||||
| 233 | 6698797 | 1.05 | 1.28 | |
| PULSANTE | ||||
| 234 | 6698798 | 1.20 | 1.46 | |
| Guida del cavo | ||||
| 235 | 6698799 | 1.20 | 1.46 | |
| Custodia (b) | ||||
| 236 | 6698800 | 6.60 | 8.05 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 237 | 6696454 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 238 | 6696950 | |||
| Vite autofilettante 4x14 (vecchio 993-48040-142) | ||||
| 239 | 6684751 | 2.15 | 2.62 | |
| Lama (vecchio 797-37714-20) | ||||
| 240 | 6684750 | 4.29 | 5.23 | |
| Portacopertura di sicurezza | ||||
| 241 | 6696951 | 3.33 | 4.06 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 242 | 6696980 | |||
| Set portamaniglia (a+b) (vecchio 6696576+6696577) | ||||
| 243 | 6600499 | 10.65 | 12.99 | |
| Vite della macchina M5x10 (10 pezzi) | ||||
| 244 | 949236 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 6696457 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 6696596 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 944458 | |||
| Copertura del taglierino (vecchio 615-37224-20/790 | ||||
| 504A | 6684768 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 875769 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 506A | 6601420 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 507 | 6698711 | |||
