Qui troverai tutte le parti e i disegni disponibili di “Hikoki CG24EKS”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

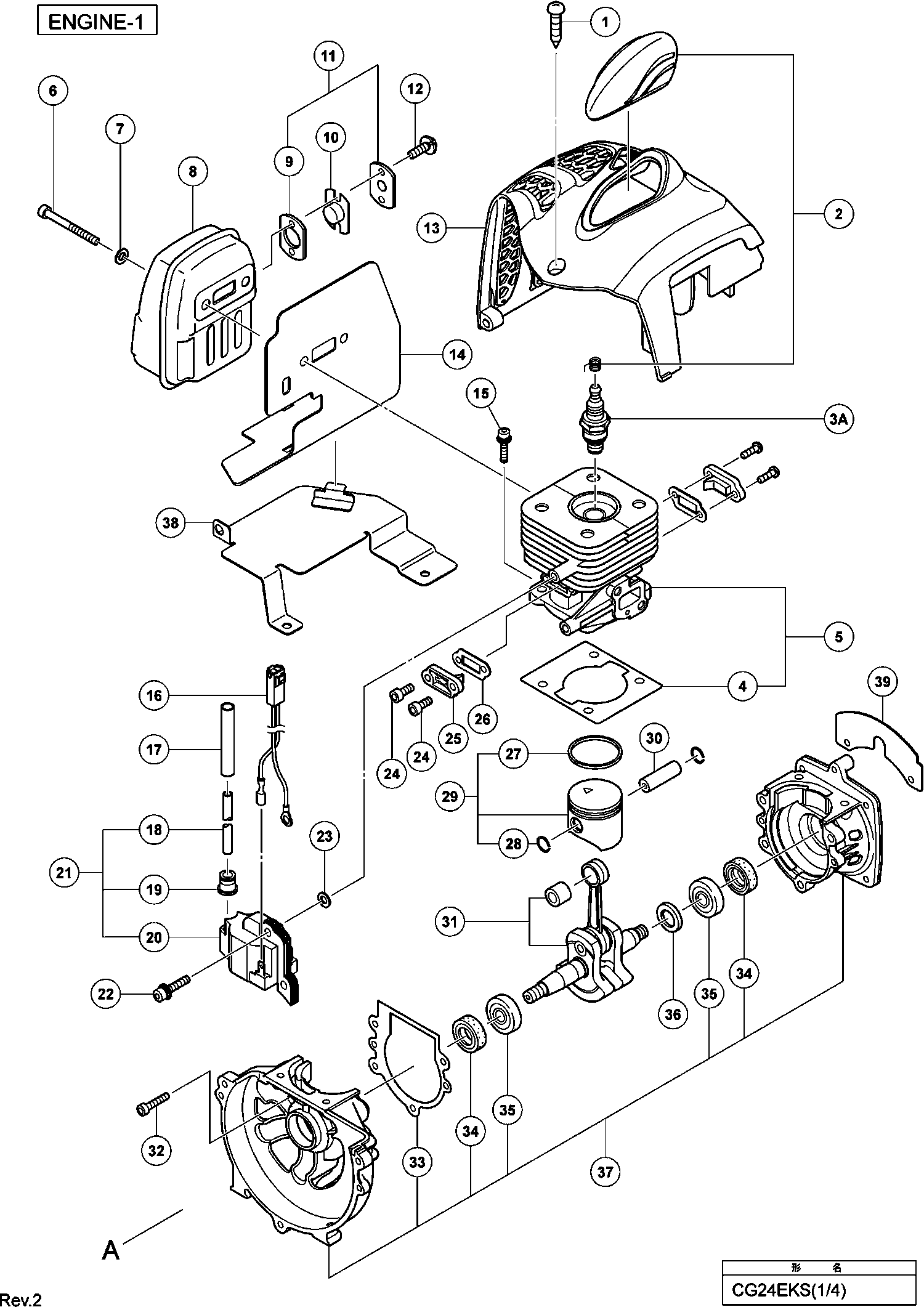

Disegni tecnici di Hikoki CG24EKS

Elenco parti di Hikoki CG24EKS

Pos. Descrizione Prezzo IVA escl. Prezzo IVA incl.
I prezzi indicati sono comprensivi di IVA
Vite auto forante D4.5x12 (vecchio 990-73045-124)
1 6684637 2.15 2.62
Cappuccio candela d'accensione Ass'y (vecchio 157-
2 6684583 9.40 11.47
Candela Bmr7a
3A 6699316 8.91 10.87
Guarnizione del cilindro (vecchio 017-52200-20)
4 6684587 2.15 2.62
Set di cilindro (vecchio 001-52200-90)
5 6684585 66.10 80.64
Dado esagonale forato M6x55 (vecchio 990-51060-553
6 6684638 2.15 2.62
Rondella
7 6684639 2.15 2.62
Marmitta Comp. (vecchio 706-52200-80) (vecchio 668
8 6684640 29.95 36.54
Guarnizione speciale del silenziatore (vecchio 751
9 6684650 2.15 2.62
Arresto di scintilla (vecchio 732-52200-20)
10 6684652 4.29 5.23
Nessuna informazione disponibile, non ordinabile
11 6684843
Vite M4x8/ws (vecchio 994-36040-081)
12 6684651 2.15 2.62
Protezione marmitta (vecchio 738-52200-20)
13 6684635 12.38 15.10
Scudo termico
14 6684641 8.58 10.46
Bullone esagonale M5x18/s (vecchio 994-61050-184)
15 6684586 2.15 2.62
Nessuna informazione disponibile, non ordinabile
16 6684603
Tubo isolante 50l (vecchio 250-06500-20)
17 6684597 2.15 2.62
Cavo ad alta tensione (vecchio 178-20559-20)
18 6684596 4.29 5.23
Cappuccio in Gomma
19 6684602 2.15 2.62
Vite con foro esagonale M4x18/ws (vecchio 994-6404
22 6684599 2.15 2.62
Rondella (vecchio 182-0186a-20)
23 6684600 2.15 2.62
Vite con foro esagonale M4x12/s (vecchio 994-61040
24 6684595 2.15 2.62
Coperchio di aspirazione (vecchio 052-52200-20)
25 6684594 2.15 2.62
Imballaggio di copertura (vecchio 050-52200-20)
26 6684593 2.15 2.62
Anello del pistone (vecchio 041-01601-20)
27 6684588 8.58 10.46
Circlip del perno del pistone (vecchio 039-00601-2
28 6684590 2.15 2.62
Set di pistoni (vecchio 030-52200-90)
29 6684589 34.19 41.71
Perno del pistone (vecchio 037-07045-20)
30 6684591 4.29 5.23
Albero Motore
31 6684592 46.74 57.02
Bullone esagonale M5x18/s (vecchio 994-61050-184)
32 6684586 2.15 2.62
Guarnizione del Carter (vecchio 090-52200-20)
33 6684609 2.15 2.62
Guarnizione dell'olio
34 6684607 4.29 5.23
Cuscinetto a sfere 6001 C3
35 6684608 3.80 4.64
Calza dell'albero dell'ingranaggio 0.20 (vecchio 3
36 6684604 2.15 2.62
Calza dell'albero dell'ingranaggio 0.30 (vecchio 3
36 6684605 2.15 2.62
Assieme Carter (vecchio 072-52200-90)
37 6684606 54.45 66.43
Scudo termico
38 6684844 8.58 10.46
Piastra di partizione (vecchia 802-52210-20)
39 6684845 2.15 2.62
Nessuna informazione disponibile, non ordinabile
51 6684668
Vite a Testa Esagonale M5x12 / s (vecchio 994-6105
52 6684667 2.15 2.62
Gomma Antivibrazione
53 6684666 4.29 5.23
Supporto per tubo (a)
54A 6698643 2.10 2.56
Supporto per tubo (b)
55A 6698644 2.10 2.56
Gomma Antivibrazione
56 6684665 4.29 5.23
Nessuna informazione disponibile, non ordinabile
57 6684846
Vite auto forante D4.5x16 (vecchio 990-72045-164/7
58 6684636 2.15 2.62
Vite con foro esagonale M5x18/ws (vecchio 994-6405
59 6684647 2.15 2.62
Carcassa della ventola
60 6684669 25.16 30.70
Albero della frizione (vecchio 6696481)
61A 6698793 10.20 12.44
Bullone di passaggio (vecchio 357-0075t-20)
62 6684646 2.15 2.62
Rondella
63 6684648 2.15 2.62
Piastra frizione A 0.5 (vecchio 348-0630a-20/66895
64 6684645 2.15 2.62
Molla frizione (vecchio 342-0630b-20)
65 6684644 2.15 2.62
Scarpa frizione
66 6684643 11.55 14.09
Rondella
67 6684642 2.15 2.62
Dado M8 (vecchio 991-01080-011/327325/332299/72660
68 6684612 2.15 2.62
Rondella M8 (vecchio 992-01080-011)
69 6684611 2.15 2.62
Anello Ferma C-12 Esterno
71 6684664 2.15 2.62
Anello di fermata D4e (vecchio 993-55040-001)
81 6685101 1.15 1.40
Molla della frizione di avviamento (vecchio 790-06
82 6684684 4.29 5.23
Morsa di avviamento (vecchio 788-0651h-20)
83 6684685 4.29 5.23
Puleggia di avviamento Ass'y (vecchio 798-0651h-90
84 6684681 13.20 16.10
Vite di regolazione (vecchio 839-03045-20)
85 6684679 2.15 2.62
Piastra camma (vecchia 759-0651h-20)
86 6684678 6.44 7.85
Molla d'ammortizzatore (vecchio 758-0651h-20)
87 6684677 8.58 10.46
Molla di richiamo (vecchio 780-06097-20/6697591)
89 6684675 11.55 14.09
Corda di avviamento 3.5x860 (vecchio 783-0720f-20/
90 6684674 4.29 5.23
Carcassa avviamento a strappo Comp. (vecchio 772-0
91 6684673 19.06 23.26
Bullone con foro esagonale 4x15/ps (vecchio 994-63
92 6684682 2.15 2.62
Maniglia di avviamento
93 6684680 2.15 2.62
Nessuna informazione disponibile, non ordinabile
111 6684720
Morsetto B. (vecchio 460-33111-20)
113 6684715 2.15 2.62
Tubo di direzione
116 6684702 69.88 85.25
Montaggio del bronzina
117 6684703 4.29 5.23
Staffa maniglia B (vecchio 507-37623-20)
118 6684711 18.00 21.96
Staffa maniglia A (vecchio 506-37623-20)
119 6684710 13.20 16.10
Vite con foro esagonale M5x25/s (vecchio 994-16050
120 6684709 2.15 2.62
Impugnatura (vecchio 165-37590-20)
121 6684708 6.44 7.85
Staffa maniglia in gomma (vecchia 510-37304-20)
122 6684712 4.29 5.23
Staffa maniglia C (vecchio 508-37623-20)
123 6684713 12.38 15.10
VITE CON FORO ESAGONALE 6X25S (VECCHIO 994-81060-2
124 6684714 2.15 2.62
Maniglia sinistra (vecchio 502-37415-21)
125 6684716 29.19 35.61
Appendiabiti (vecchio 335-77350-80)
126 6684705 8.58 10.46
Collare appendiabiti (vecchio 334-77350-20)
127 6684704 4.29 5.23
Staffa di fissaggio per appendiabiti (vecchio 337-
128 6684706 6.44 7.85
Vite con foro esagonale M5x25/s (vecchio 994-16050
129 6684709 2.15 2.62
Vite M4x20 (nera) (vecchio 993-46040-202)
130 6684725 2.15 2.62
Vite 5x30 (nera) (vecchia 994-31050-303)
131 6684726 2.15 2.62
Leva di sicurezza (vecchio 253-38400-20)
132 6684721 6.44 7.85
Nessuna informazione disponibile, non ordinabile
133 6684730
Pulsante di arresto Comp. (vecchio 156-77156-80)
134 6684728 28.14 34.33
Cavo dell'acceleratore (vecchio 887-77156-80)
135 6684729 15.58 19.00
Tubo di protezione 7x870l (vecchio 164-07087-00)
136 6684717 6.44 7.85
Leva del gas (vecchio 880-38401-20)
137 6684723 10.23 12.47
Tappo cieco (vecchio 322-38400-20)
138 6684724 2.15 2.62
Molla di ritorno (vecchio 832-38400-20)
139 6684722 2.15 2.62
Nessuna informazione disponibile, non ordinabile
140 6684727
Nessuna informazione disponibile, non ordinabile
141 6684836
Dado esagonale 6 (vecchio 6684792/991-01060-041/79
142 6684835 2.15 2.62
Barriera (nera) (vecchia 520-37277-20)
145 6684837 9.40 11.47
Bullone 6x43/p (nero) (vecchio 994-23060-432)
146 6684838 2.15 2.62
Appendiabiti (vecchio 335-77350-80)
147 6684705 8.58 10.46
Montaggio del bronzina
148 6684703 4.29 5.23
Tubo di direzione
149 6684702 69.88 85.25
Collare appendiabiti (vecchio 334-77350-20)
150 6684704 4.29 5.23
Staffa di fissaggio per appendiabiti (vecchio 337-
151 6684706 6.44 7.85
Vite con foro esagonale M5x25/s (vecchio 994-16050
152 6684709 2.15 2.62
Conjunto di leva dell'acceleratore (vecchio 870-77
153 6684790 66.10 80.64
Vite M5x20 (vecchio 994-31050-203)
154 6684803 2.15 2.62
Vite M4x20 (nera) (vecchio 993-46040-202)
155 6684725 2.15 2.62
Cavo dell'acceleratore
156 6684797 46.74 57.02
Pulsante di Stop Comp. (vecchio 156-77154-80)
157 6684799 20.73 25.28
Cavo dell'acceleratore 4t (vecchio 887-77154-80)
158 6684798 12.38 15.10
Tubo di protezione 7x185l (vecchio 164-07018-50)
159 6684800 2.15 2.62
Leva di sicurezza (vecchio 253-38400-20)
160 6684721 6.44 7.85
Leva dell'acceleratore (vecchio 880-38400-20)
161 6684804 8.58 10.46
Tappo cieco (vecchio 322-38400-20)
162 6684724 2.15 2.62
Molla di ritorno (vecchio 832-38400-20)
163 6684722 2.15 2.62
Nessuna informazione disponibile, non ordinabile
164 6684727
Marchio di livello (vecchio 923-33700-20)
167 6684851 2.15 2.62
Marchio di livello (vecchio 923-3738f-20)
168 6684852 2.15 2.62
Marchio di livello (vecchio 923-33700-20)
169 6684851 2.15 2.62
Custodia del ingranaggio
181 6684731 128.11 156.30
Nessuna informazione disponibile, non ordinabile
182 6684745
Copriscarico di Protezione (vecchio 308-77350-20)
183 6684743 6.44 7.85
Tappo Porta Taglierina (vecchio 311-77350-20)
184 6684744 8.58 10.46
Porta Taglierina (vecchio 310-77350-20)
185 6684742 25.71 31.37
Anello di arresto C-28.interno (vecchio 993-51028-
186 6684741 2.15 2.62
Nessuna informazione disponibile, non ordinabile
187 6684740
Albero ingranaggio (vecchio 304-77350-20)
188 6684739 24.05 29.34
Set di pignone dell'ingranaggio (vecchio 301-77350
189 6684752 33.43 40.78
Cuscinetto a sfera #608
190 6684738 8.58 10.46
Bullone (con più) M6x8 (visto 990-23060-080)
191 6684737 2.15 2.62
Vite con foro esagonale M5x30/ws (vecchio 994-6405
192 6684973 2.15 2.62
Vite a Testa Esagonale M5x12 / s (vecchio 994-6105
193 6684667 2.15 2.62
Cassa del ingranaggio 24 (vecchio 300-77350-20)
194 6684736 42.80 52.22
Cuscinetto a sfere 609
195 6684734 8.58 10.46
Cuscinetto a sfera 609z ST
196 6684735 8.58 10.46
Anello di arresto 9 (vecchio 993-54009-002) Nuovo
197 6684733 2.15 2.62
Anello di arresto C-24.internal (vecchio 993-51024
198 6684732 2.15 2.62
VITE CON FORO ESAGONALE 6X25S (VECCHIO 994-81060-2
199 6684714 2.15 2.62
Supporto di Copertura (vecchio 442-77154-20)
200 6684746 4.29 5.23
Guardia Lama 24 Ce (vecchio 441-38505-20)
201 6684747 30.70 37.45
Supporto del coperchio di sicurezza (vecchio 445-3
202 6684748 4.29 5.23
Lama (vecchia 797-38331-20)
203 6684754 8.58 10.46
Vite autotaraudeuse 5x20 (vecchio 993-17052-002)
204 6684753 2.15 2.62
Guardia di copertura (vecchio 447-38455-20)
205 6684749 14.98 18.27
Vite autofilettante 4x14 (vecchio 993-48040-142)
206 6684751 2.15 2.62
Lama (vecchio 797-37714-20)
207 6684750 4.29 5.23
Guarnizione isolante (vecchio 403-52210-20)
221 6684613 2.15 2.62
Set di isolatori (vecchio 404-52200-90)
222 6684840 10.23 12.47
Guarnizione del carburatore (vecchio 402-0656a-20)
223 6684616 2.15 2.62
Piastra di fissaggio del cavo dell'acceleratore (v
224 6684629 4.29 5.23
Guarnizione del carburatore (vecchio 402-0602K-21/
225 6684615 2.15 2.62
Set carburatore
226 6684624 128.11 156.30
Nessuna informazione disponibile, non ordinabile
227 6684628
Vite con foro esagonale 5x25/ws (vecchio 994-64050
228 6684617 2.15 2.62
Snodo (vecchio 539-25120-20)
229 6684697 6.44 7.85
Vite di regolazione del gas (vecchio 548-25140-20)
230 6684698 4.29 5.23
Anello di arresto (vecchio 489-25100-20)
231 6684696 2.15 2.62
O-RING (vecchio 550-25100-20)
232 6684695 4.29 5.23
Nessuna informazione disponibile, non ordinabile
233 6684854
Corpo della pompa comp. (vecchio 575-25608-80)
234 6684686 36.15 44.10
Diaframma di misurazione (vecchio 474-25601-20)
235 6684690 18.00 21.96
Corpo di innesco (vecchio 447-25108-20)
236 6684689 6.44 7.85
Coperchio del diaframma (vecchio 476-25151-20)
237 6684688 8.58 10.46
Diaframma della pompa (vecchio 576-25100-20 & 6696
238 6684693 8.58 10.46
Guarnizione della pompa (vecchio 577-25292-20 & 66
239 6684692 29.19 35.61
Schermo di ingresso (vecchio 578-25007-20)
240 6684700 4.29 5.23
Guarnizione del diaframma (vecchio 475-25153-20)
241 6684691 8.58 10.46
Pompa di innesto comp. (vecchio 442-25151-80)
242 6684687 16.34 19.93
Vite di regolazione (vecchio 548-25151-20 & 669632
243 6684699 2.15 2.62
Corpo del pulitore Comp. (vecchio 423-00070-81)
244 6684656 8.58 10.46
Valvola di farfalla (vecchio 528-07143-81)
245 6684657 4.29 5.23
Nessuna informazione disponibile, non ordinabile
246 6684658
Colletto 8 (vecchio 657-3252a-20)
247 6684659 2.15 2.62
Elemento del filtro dell'aria
248 6684654 2.15 2.62
Coprifiltro dell'aria
249 6684653 6.44 7.85
Rondella
250 6684661 2.15 2.62
Rondella (vecchio 992-10050-012)
251 6684662 2.15 2.62
Vite M5x60 (vecchio 990-11050-602)
252 6684660 2.15 2.62
Bullone
253 6684655 6.44 7.85
Nessuna informazione disponibile, non ordinabile
254 6684853
Serbatoio (bianco) (vecchio 591-52200-20)
271 6684621 19.06 23.26
Collare C (vecchio 659-04300-20)
272 6684623 2.15 2.62
Tubo del carburante Ass'y (vecchio 223-0097a-90)
273 6684618 4.29 5.23
Clip.6.3 Dia. (vecchio 680-00731-20)
274 6684619 2.15 2.62
Nessuna informazione disponibile, non ordinabile
275 6684620
Tubo del carburante 3x5x65 (vecchio 700-03005-06)
276 6684626 2.15 2.62
Gommino di ritorno fino a 7.2014 (vecchio 6684627)
277A 6697846 1.04 1.27
Catena del tappo del serbatoio
278A 6698732 1.20 1.46
Non più disponibile, nessuna sostituzione
279A 6698402
Rondella
280 6684632 2.15 2.62
Rondella
281 6684633 2.15 2.62
Nessuna informazione disponibile, non ordinabile
282 6684631
Supporto (vecchio 940-52200-20)
283 6684630 6.44 7.85
Vite con foro esagonale 5x25/ws (vecchio 994-64050
284 6684617 2.15 2.62
Bullone a buco esagonale 5x20/ps (vecchio 994-6305
285 6684634 2.15 2.62
Non più disponibile, nessuna sostituzione
287 6698931
Bobina (vecchio 787-33830-20)
302 6684760 15.58 19.00
Occhiello (vecchio 788-33830-20)
303 6684762 4.29 5.23
Coperchio del corpo di taglio (vecchio 789-33830-2
304 6684761 36.15 44.10
Dado di montaggio L-m10x1.25 (vecchio 356-3383b-20
305 6684756 9.08 11.07
Corpo di taglio (vecchio 786-33830-20)
306 6684757 22.69 27.68
Dado speciale (vecchio 315-33830-20)
307 6684758 9.40 11.47
Molla del rocchetto (vecchio 793-33830-20)
308 6684759 4.29 5.23
Nessuna informazione disponibile, non ordinabile
309 6684755
Protettore di avvolgimento (vecchio 307-37307-20)
310 6684763 4.29 5.23
Nessuna informazione disponibile, non ordinabile
501 6684764
Nessuna informazione disponibile, non ordinabile
502A 875769
Nessuna informazione disponibile, non ordinabile
503 6684766
Nessuna informazione disponibile, non ordinabile
504 6684767
Copertura del taglierino (vecchio 615-37224-20/790
505B 6684768 2.15 2.62
Nessuna informazione disponibile, non ordinabile
506 6684813
Nessuna informazione disponibile, non ordinabile
507 6684855

Ci sono 0 articoli nel tuo carrello.
