Qui troverai tutte le parti e i disegni disponibili del 'Hikoki CG24EKB'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

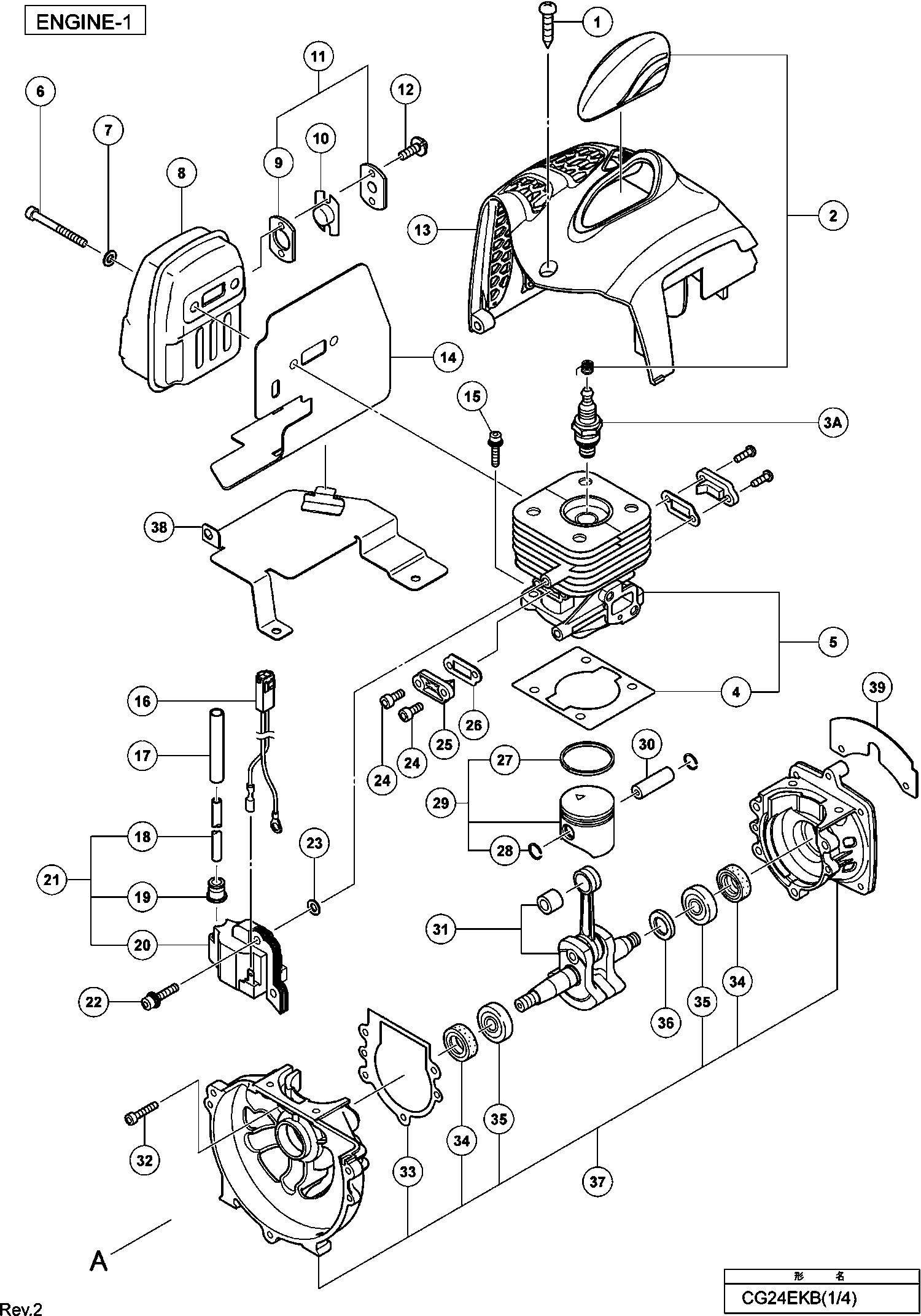

Disegno tecnico del modello Hikoki CG24EKB
Elenco parti di ricambio del modello Hikoki CG24EKB
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Vite auto forante D4.5x12 (vecchio 990-73045-124) | ||||
| 1 | 6684637 | 2.15 | 2.62 | |
| Cappuccio candela d'accensione Ass'y (vecchio 157- | ||||
| 2 | 6684583 | 9.40 | 11.47 | |
| Candela Bmr7a | ||||
| 3A | 6699316 | 8.91 | 10.87 | |
| Guarnizione del cilindro (vecchio 017-52200-20) | ||||
| 4 | 6684587 | 2.15 | 2.62 | |
| Set di cilindro (vecchio 001-52200-90) | ||||
| 5 | 6684585 | 66.10 | 80.64 | |
| Dado esagonale forato M6x55 (vecchio 990-51060-553 | ||||
| 6 | 6684638 | 2.15 | 2.62 | |
| Rondella | ||||
| 7 | 6684639 | 2.15 | 2.62 | |
| Marmitta Comp. (vecchio 706-52200-80) (vecchio 668 | ||||
| 8 | 6684640 | 29.95 | 36.54 | |
| Guarnizione speciale del silenziatore (vecchio 751 | ||||
| 9 | 6684650 | 2.15 | 2.62 | |
| Arresto di scintilla (vecchio 732-52200-20) | ||||
| 10 | 6684652 | 4.29 | 5.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 11 | 6684843 | |||
| Vite M4x8/ws (vecchio 994-36040-081) | ||||
| 12 | 6684651 | 2.15 | 2.62 | |
| Protezione marmitta (vecchio 738-52200-20) | ||||
| 13 | 6684635 | 12.38 | 15.10 | |
| Scudo termico | ||||
| 14 | 6684641 | 8.58 | 10.46 | |
| Bullone esagonale M5x18/s (vecchio 994-61050-184) | ||||
| 15 | 6684586 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 16 | 6684603 | |||
| Tubo isolante 50l (vecchio 250-06500-20) | ||||
| 17 | 6684597 | 2.15 | 2.62 | |
| Cavo ad alta tensione (vecchio 178-20559-20) | ||||
| 18 | 6684596 | 4.29 | 5.23 | |
| Cappuccio in Gomma | ||||
| 19 | 6684602 | 2.15 | 2.62 | |
| Vite con foro esagonale M4x18/ws (vecchio 994-6404 | ||||
| 22 | 6684599 | 2.15 | 2.62 | |
| Rondella (vecchio 182-0186a-20) | ||||
| 23 | 6684600 | 2.15 | 2.62 | |
| Vite con foro esagonale M4x12/s (vecchio 994-61040 | ||||
| 24 | 6684595 | 2.15 | 2.62 | |
| Coperchio di aspirazione (vecchio 052-52200-20) | ||||
| 25 | 6684594 | 2.15 | 2.62 | |
| Imballaggio di copertura (vecchio 050-52200-20) | ||||
| 26 | 6684593 | 2.15 | 2.62 | |
| Anello del pistone (vecchio 041-01601-20) | ||||
| 27 | 6684588 | 8.58 | 10.46 | |
| Circlip del perno del pistone (vecchio 039-00601-2 | ||||
| 28 | 6684590 | 2.15 | 2.62 | |
| Set di pistoni (vecchio 030-52200-90) | ||||
| 29 | 6684589 | 34.19 | 41.71 | |
| Perno del pistone (vecchio 037-07045-20) | ||||
| 30 | 6684591 | 4.29 | 5.23 | |
| Albero Motore | ||||
| 31 | 6684592 | 46.74 | 57.02 | |
| Bullone esagonale M5x18/s (vecchio 994-61050-184) | ||||
| 32 | 6684586 | 2.15 | 2.62 | |
| Guarnizione del Carter (vecchio 090-52200-20) | ||||
| 33 | 6684609 | 2.15 | 2.62 | |
| Guarnizione dell'olio | ||||
| 34 | 6684607 | 4.29 | 5.23 | |
| Cuscinetto a sfere 6001 C3 | ||||
| 35 | 6684608 | 3.80 | 4.64 | |
| Calza dell'albero dell'ingranaggio 0.20 (vecchio 3 | ||||
| 36 | 6684604 | 2.15 | 2.62 | |
| Calza dell'albero dell'ingranaggio 0.30 (vecchio 3 | ||||
| 36 | 6684605 | 2.15 | 2.62 | |
| Assieme Carter (vecchio 072-52200-90) | ||||
| 37 | 6684606 | 54.45 | 66.43 | |
| Scudo termico | ||||
| 38 | 6684844 | 8.58 | 10.46 | |
| Piastra di partizione (vecchia 802-52210-20) | ||||
| 39 | 6684845 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 51 | 6684668 | |||
| Vite a Testa Esagonale M5x12 / s (vecchio 994-6105 | ||||
| 52 | 6684667 | 2.15 | 2.62 | |
| Gomma Antivibrazione | ||||
| 53 | 6684666 | 4.29 | 5.23 | |
| Supporto per tubo (a) | ||||
| 54A | 6698643 | 2.10 | 2.56 | |
| Supporto per tubo (b) | ||||
| 55A | 6698644 | 2.10 | 2.56 | |
| Gomma Antivibrazione | ||||
| 56 | 6684665 | 4.29 | 5.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 57 | 6684846 | |||
| Vite auto forante D4.5x16 (vecchio 990-72045-164/7 | ||||
| 58 | 6684636 | 2.15 | 2.62 | |
| Vite con foro esagonale M5x18/ws (vecchio 994-6405 | ||||
| 59 | 6684647 | 2.15 | 2.62 | |
| Carcassa della ventola | ||||
| 60 | 6684669 | 25.16 | 30.70 | |
| Albero della frizione Comp. (vecchio 289-52201-80) | ||||
| 61 | 6684949 | 11.23 | 13.69 | |
| Bullone di passaggio (vecchio 357-0075t-20) | ||||
| 62 | 6684646 | 2.15 | 2.62 | |
| Rondella | ||||
| 63 | 6684648 | 2.15 | 2.62 | |
| Piastra frizione A 0.5 (vecchio 348-0630a-20/66895 | ||||
| 64 | 6684645 | 2.15 | 2.62 | |
| Molla frizione (vecchio 342-0630b-20) | ||||
| 65 | 6684644 | 2.15 | 2.62 | |
| Scarpa frizione | ||||
| 66 | 6684643 | 11.55 | 14.09 | |
| Rondella | ||||
| 67 | 6684642 | 2.15 | 2.62 | |
| Dado M8 (vecchio 991-01080-011/327325/332299/72660 | ||||
| 68 | 6684612 | 2.15 | 2.62 | |
| Rondella M8 (vecchio 992-01080-011) | ||||
| 69 | 6684611 | 2.15 | 2.62 | |
| Anello di fermata D4e (vecchio 993-55040-001) | ||||
| 81 | 6685101 | 1.15 | 1.40 | |
| Molla della frizione di avviamento (vecchio 790-06 | ||||
| 82 | 6684684 | 4.29 | 5.23 | |
| Morsa di avviamento (vecchio 788-0651h-20) | ||||
| 83 | 6684685 | 4.29 | 5.23 | |
| Puleggia di avviamento Ass'y (vecchio 798-0651h-90 | ||||
| 84 | 6684681 | 13.20 | 16.10 | |
| Vite di regolazione (vecchio 839-03045-20) | ||||
| 85 | 6684679 | 2.15 | 2.62 | |
| Piastra camma (vecchia 759-0651h-20) | ||||
| 86 | 6684678 | 6.44 | 7.85 | |
| Molla d'ammortizzatore (vecchio 758-0651h-20) | ||||
| 87 | 6684677 | 8.58 | 10.46 | |
| Molla di richiamo (vecchio 780-06097-20/6697591) | ||||
| 89 | 6684675 | 11.55 | 14.09 | |
| Corda di avviamento 3.5x860 (vecchio 783-0720f-20/ | ||||
| 90 | 6684674 | 4.29 | 5.23 | |
| Carcassa avviamento a strappo Comp. (vecchio 772-0 | ||||
| 91 | 6684673 | 19.06 | 23.26 | |
| Bullone con foro esagonale 4x15/ps (vecchio 994-63 | ||||
| 92 | 6684682 | 2.15 | 2.62 | |
| Maniglia di avviamento | ||||
| 93 | 6684680 | 2.15 | 2.62 | |
| Set di tubo principale (vecchio 353-77152-90) | ||||
| 111 | 6684769 | 93.18 | 113.67 | |
| Albero flessibile (vecchio 344-37651-21 & 6689490) | ||||
| 112 | 6684773 | 24.95 | 30.44 | |
| Rivestimento flessibile (vecchio 350-37651-21/6689 | ||||
| 113 | 6684772 | 16.34 | 19.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 114 | 6684771 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 115 | 6684792 | |||
| Maniglia a fascia (vecchio 500-37704-20) | ||||
| 116 | 6684791 | 12.38 | 15.10 | |
| Distanziale (vecchio 444-38484-20) | ||||
| 117 | 6684794 | 8.58 | 10.46 | |
| Vite M5x20 (vecchio 994-31050-203) | ||||
| 118 | 6684803 | 2.15 | 2.62 | |
| Vite M4x20 (nera) (vecchio 993-46040-202) | ||||
| 119 | 6684725 | 2.15 | 2.62 | |
| Cavo dell'acceleratore | ||||
| 120 | 6684797 | 46.74 | 57.02 | |
| Pulsante di Stop Comp. (vecchio 156-77154-80) | ||||
| 121 | 6684799 | 20.73 | 25.28 | |
| Cavo dell'acceleratore 4t (vecchio 887-77154-80) | ||||
| 122 | 6684798 | 12.38 | 15.10 | |
| Tubo di protezione 7x185l (vecchio 164-07018-50) | ||||
| 123 | 6684800 | 2.15 | 2.62 | |
| Leva di sicurezza (vecchio 253-38400-20) | ||||
| 124 | 6684721 | 6.44 | 7.85 | |
| Leva dell'acceleratore (vecchio 880-38400-20) | ||||
| 125 | 6684804 | 8.58 | 10.46 | |
| Tappo cieco (vecchio 322-38400-20) | ||||
| 126 | 6684724 | 2.15 | 2.62 | |
| Molla di ritorno (vecchio 832-38400-20) | ||||
| 127 | 6684722 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 128 | 6684727 | |||
| Conjunto di leva dell'acceleratore (vecchio 870-77 | ||||
| 129 | 6684790 | 66.10 | 80.64 | |
| Distanziale (vecchio 320-37651-20) | ||||
| 130 | 6684789 | 2.15 | 2.62 | |
| Porta Tubo (vecchio 346-77152-20) | ||||
| 131 | 6684788 | 4.29 | 5.23 | |
| Bullone a testa esagonale interna M5x30 S (vecchio | ||||
| 132 | 6684786 | 2.15 | 2.62 | |
| Staffa di copertura 22 (vecchio 442-38446-20) | ||||
| 133 | 6684784 | 8.58 | 10.46 | |
| Caso del taglierino (vecchio 300-37710-92/6688794) | ||||
| 135 | 6684770 | 50.51 | 61.63 | |
| Albero del taglio (vecchio 304-37651-21) | ||||
| 136 | 6684774 | 14.19 | 17.31 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 137 | 6684775 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 138 | 6684776 | |||
| Anello di stop R-22. Interno (vecchio 993-53022-00 | ||||
| 139 | 6684781 | 2.15 | 2.62 | |
| Rondella | ||||
| 140 | 6684779 | 2.15 | 2.62 | |
| Custodia del taglio (vecchio 300-37710-21) | ||||
| 141 | 6684778 | 12.38 | 15.10 | |
| Vite per macchina M5x10 (vecchio 990-11050-101) | ||||
| 142 | 6684777 | 2.15 | 2.62 | |
| Dado speciale (vecchio 315-37710-20) | ||||
| 143 | 6684780 | 4.29 | 5.23 | |
| Supporto taglierina (vecchio 310-37710-20) | ||||
| 144 | 6684782 | 4.29 | 5.23 | |
| Lama (vecchia 797-38331-20) | ||||
| 145 | 6684754 | 8.58 | 10.46 | |
| Vite autotaraudeuse 5x20 (vecchio 993-17052-002) | ||||
| 146 | 6684753 | 2.15 | 2.62 | |
| Supporto della guardia di sicurezza (vecchio 445-3 | ||||
| 147 | 6684785 | 4.29 | 5.23 | |
| Guardia di sicurezza (vecchio 441-38446-20) | ||||
| 148 | 6684783 | 20.73 | 25.28 | |
| Staffa della maniglia (a) (vecchio 506-37704-20) | ||||
| 149 | 6684793 | 4.29 | 5.23 | |
| Rondella | ||||
| 150 | 6684639 | 2.15 | 2.62 | |
| Bullone Plus 6x40 (vecchio 990-23060-401) | ||||
| 151 | 6684795 | 1.95 | 2.38 | |
| Marchio di livello (vecchio 923-3738f-20) | ||||
| 153 | 6684852 | 2.15 | 2.62 | |
| Marchio di livello (vecchio 923-33700-20) | ||||
| 154 | 6684851 | 2.15 | 2.62 | |
| Dado esagonale 5 (vecchio 991-01050-011) | ||||
| 155 | 6684965 | 1.04 | 1.27 | |
| Sollievo metallico. 23 Dia. (vecchio 335-37771-20) | ||||
| 156 | 6684966 | 1.65 | 2.01 | |
| Vite 5x16/ps (vecchia 994-15050-161) | ||||
| 157 | 6684967 | 1.04 | 1.27 | |
| Vite ad ali 6x40 (vecchio 990-60060-401) | ||||
| 158 | 6684968 | 1.33 | 1.62 | |
| Flangia (vecchio 311-33005-20) | ||||
| 159 | 6684969 | 2.15 | 2.62 | |
| Rondella M8 (vecchio 992-01080-011) | ||||
| 160 | 6684611 | 2.15 | 2.62 | |
| Rondella | ||||
| 161 | 6684971 | 1.04 | 1.27 | |
| Dado M8 (vecchio 991-01080-011/327325/332299/72660 | ||||
| 162 | 6684612 | 2.15 | 2.62 | |
| Guarnizione isolante (vecchio 403-52210-20) | ||||
| 221 | 6684613 | 2.15 | 2.62 | |
| Set di isolatori (vecchio 404-52200-90) | ||||
| 222 | 6684840 | 10.23 | 12.47 | |
| Guarnizione del carburatore (vecchio 402-0656a-20) | ||||
| 223 | 6684616 | 2.15 | 2.62 | |
| Piastra di fissaggio del cavo dell'acceleratore (v | ||||
| 224 | 6684629 | 4.29 | 5.23 | |
| Guarnizione del carburatore (vecchio 402-0602K-21/ | ||||
| 225 | 6684615 | 2.15 | 2.62 | |
| Set carburatore | ||||
| 226 | 6684624 | 128.11 | 156.30 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 227 | 6684628 | |||
| Vite con foro esagonale 5x25/ws (vecchio 994-64050 | ||||
| 228 | 6684617 | 2.15 | 2.62 | |
| Snodo (vecchio 539-25120-20) | ||||
| 229 | 6684697 | 6.44 | 7.85 | |
| Vite di regolazione del gas (vecchio 548-25140-20) | ||||
| 230 | 6684698 | 4.29 | 5.23 | |
| Anello di arresto (vecchio 489-25100-20) | ||||
| 231 | 6684696 | 2.15 | 2.62 | |
| O-RING (vecchio 550-25100-20) | ||||
| 232 | 6684695 | 4.29 | 5.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 233 | 6684854 | |||
| Corpo della pompa comp. (vecchio 575-25608-80) | ||||
| 234 | 6684686 | 36.15 | 44.10 | |
| Diaframma di misurazione (vecchio 474-25601-20) | ||||
| 235 | 6684690 | 18.00 | 21.96 | |
| Corpo di innesco (vecchio 447-25108-20) | ||||
| 236 | 6684689 | 6.44 | 7.85 | |
| Coperchio del diaframma (vecchio 476-25151-20) | ||||
| 237 | 6684688 | 8.58 | 10.46 | |
| Diaframma della pompa (vecchio 576-25100-20 & 6696 | ||||
| 238 | 6684693 | 8.58 | 10.46 | |
| Guarnizione della pompa (vecchio 577-25292-20 & 66 | ||||
| 239 | 6684692 | 29.19 | 35.61 | |
| Schermo di ingresso (vecchio 578-25007-20) | ||||
| 240 | 6684700 | 4.29 | 5.23 | |
| Guarnizione del diaframma (vecchio 475-25153-20) | ||||
| 241 | 6684691 | 8.58 | 10.46 | |
| Pompa di innesto comp. (vecchio 442-25151-80) | ||||
| 242 | 6684687 | 16.34 | 19.93 | |
| Vite di regolazione (vecchio 548-25151-20 & 669632 | ||||
| 243 | 6684699 | 2.15 | 2.62 | |
| Corpo del pulitore Comp. (vecchio 423-00070-81) | ||||
| 244 | 6684656 | 8.58 | 10.46 | |
| Valvola di farfalla (vecchio 528-07143-81) | ||||
| 245 | 6684657 | 4.29 | 5.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 246 | 6684658 | |||
| Colletto 8 (vecchio 657-3252a-20) | ||||
| 247 | 6684659 | 2.15 | 2.62 | |
| Elemento del filtro dell'aria | ||||
| 248 | 6684654 | 2.15 | 2.62 | |
| Coprifiltro dell'aria | ||||
| 249 | 6684653 | 6.44 | 7.85 | |
| Rondella | ||||
| 250 | 6684661 | 2.15 | 2.62 | |
| Rondella (vecchio 992-10050-012) | ||||
| 251 | 6684662 | 2.15 | 2.62 | |
| Vite M5x60 (vecchio 990-11050-602) | ||||
| 252 | 6684660 | 2.15 | 2.62 | |
| Bullone | ||||
| 253 | 6684655 | 6.44 | 7.85 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 254 | 6684853 | |||
| Serbatoio (bianco) (vecchio 591-52200-20) | ||||
| 271 | 6684621 | 19.06 | 23.26 | |
| Collare C (vecchio 659-04300-20) | ||||
| 272 | 6684623 | 2.15 | 2.62 | |
| Tubo del carburante Ass'y (vecchio 223-0097a-90) | ||||
| 273 | 6684618 | 4.29 | 5.23 | |
| Clip.6.3 Dia. (vecchio 680-00731-20) | ||||
| 274 | 6684619 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 275 | 6684620 | |||
| Tubo del carburante 3x5x65 (vecchio 700-03005-06) | ||||
| 276 | 6684626 | 2.15 | 2.62 | |
| Gommino di ritorno fino a 7.2014 (vecchio 6684627) | ||||
| 277A | 6697846 | 1.04 | 1.27 | |
| Catena del tappo del serbatoio | ||||
| 278A | 6698732 | 1.20 | 1.46 | |
| Non più disponibile, nessuna sostituzione | ||||
| 279A | 6698402 | |||
| Rondella | ||||
| 280 | 6684632 | 2.15 | 2.62 | |
| Rondella | ||||
| 281 | 6684633 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 282 | 6684631 | |||
| Supporto (vecchio 940-52200-20) | ||||
| 283 | 6684630 | 6.44 | 7.85 | |
| Vite con foro esagonale 5x25/ws (vecchio 994-64050 | ||||
| 284 | 6684617 | 2.15 | 2.62 | |
| Bullone a buco esagonale 5x20/ps (vecchio 994-6305 | ||||
| 285 | 6684634 | 2.15 | 2.62 | |
| Corpo di taglio (vecchio 786-37770-20) | ||||
| 301 | 6684807 | 18.75 | 22.88 | |
| Molla della bobina (vecchio 793-37770-20) | ||||
| 302 | 6684809 | 6.44 | 7.85 | |
| Occhiello (vecchio 788-37770-20) | ||||
| 303 | 6684810 | 2.15 | 2.62 | |
| Bobina (vecchio 787-37770-20) | ||||
| 304 | 6684811 | 12.38 | 15.10 | |
| Rondella | ||||
| 306 | 6684806 | 4.29 | 5.23 | |
| Dado di Montaggio M8x1.25f (vecchio 356-37770-20) | ||||
| 307 | 6684808 | 9.40 | 11.47 | |
| Cappuccio del cordoncino in nylon (vecchio 789-377 | ||||
| 308 | 6684812 | 12.38 | 15.10 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 309 | 6684805 | |||
| Chiave combinata 13x19 Plus (vecchio 829-20000-80) | ||||
| 501 | 6684979 | 4.29 | 5.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 502A | 875769 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 6684766 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 6684813 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 507 | 6684855 | |||
