Qui troverai tutte le parti e i disegni disponibili di “Hikoki CG24ECM”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

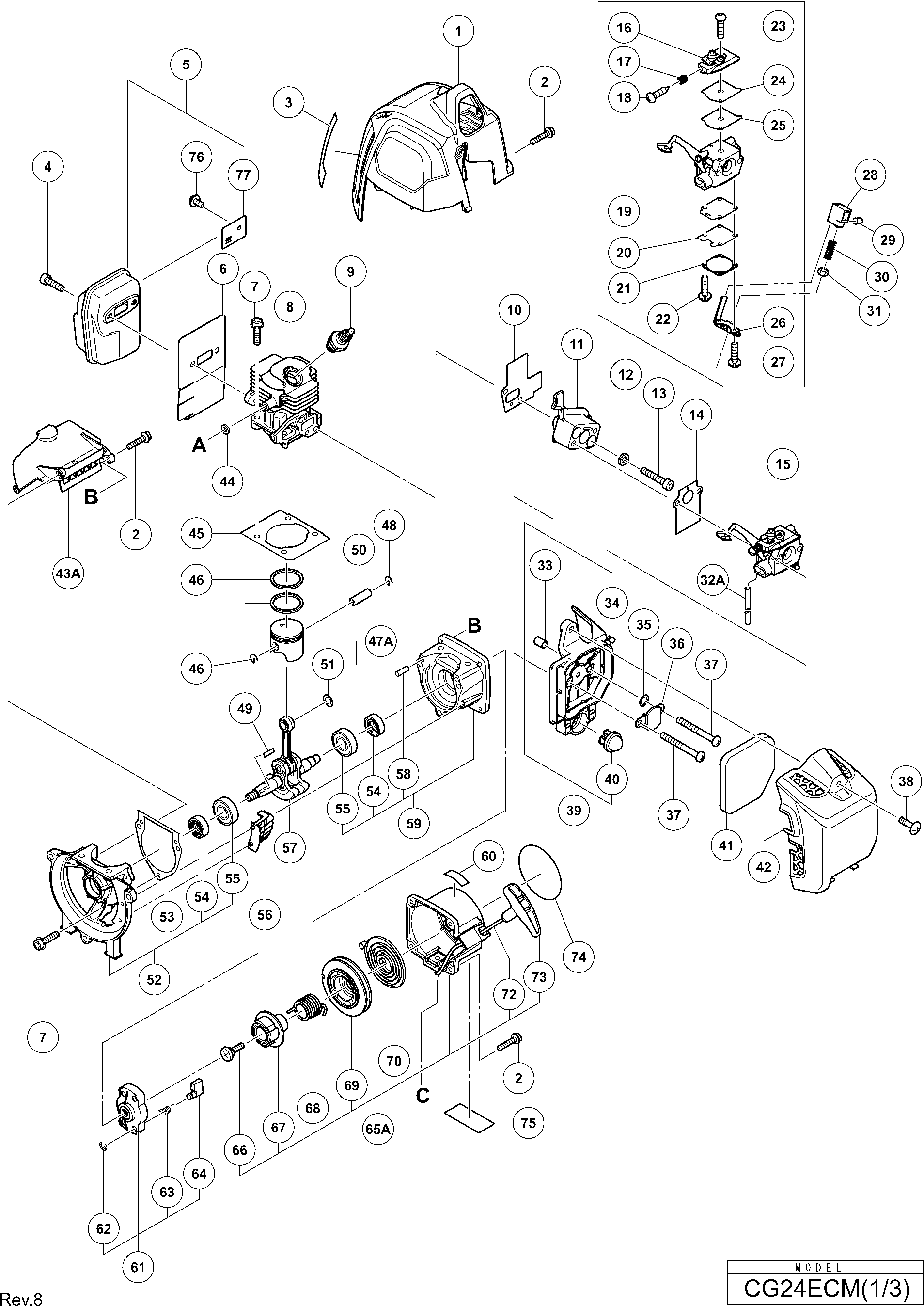

Disegni tecnici di Hikoki CG24ECM
Elenco parti di Hikoki CG24ECM
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 1 | 6600546 | |||
| Seal Lock Hex. Duomo Hd. Bullone M4 | ||||
| 2 | 6600918 | 1.04 | 1.27 | |
| Bullone di bloccaggio sigillante Hex. Presa Hd. M6 | ||||
| 4 | 6600518 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 5 | 6600516 | |||
| Pannello di protezione termica | ||||
| 6 | 6600517 | 1.20 | 1.46 | |
| Bullone a testa esagonale M5x22 (con rondella spec | ||||
| 7 | 6601339 | 1.05 | 1.28 | |
| Cilindro N24 | ||||
| 8 | 6600902 | 29.98 | 36.57 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 9 | 6600542 | |||
| Imballaggio di aspirazione | ||||
| 10 | 6600524 | 1.04 | 1.27 | |
| Isolatore del carburatore (ecm) | ||||
| 11 | 6600533 | 4.65 | 5.67 | |
| Rondella molla D6 | ||||
| 12 | 6600910 | 1.04 | 1.27 | |
| Vite a testa esagonale con blocco di tenuta M6x27 | ||||
| 13 | 6601358 | 1.04 | 1.27 | |
| Imballaggio del carburatore (ecm) | ||||
| 14 | 6600534 | 1.04 | 1.27 | |
| Carburatore Ass'y Wt-1147 | ||||
| 15 | 6600535 | 44.69 | 54.52 | |
| Corpo della pompa | ||||
| 16 | 6601350 | 6.28 | 7.66 | |
| Molla di regolazione al minimo (vecchio 463-25012- | ||||
| 17 | 6690766 | 2.31 | 2.82 | |
| Vite di regolazione del minimo (vecchio 462-25006- | ||||
| 18 | 6690736 | 3.30 | 4.03 | |
| Non più disponibile, nessuna sostituzione | ||||
| 19 | 6685220 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 20 | 6684690 | |||
| Coperchio del diaframma (vecchio 476-25004-20) | ||||
| 21 | 6685222 | 4.45 | 5.43 | |
| Vite di regolazione (vecchio 548-25012-20) | ||||
| 22 | 6685223 | 1.15 | 1.40 | |
| Vite (vecchia 514-25001-20) | ||||
| 23 | 6685210 | 1.15 | 1.40 | |
| Guarnizione della pompa (vecchio 577-25007-20) | ||||
| 24 | 6685212 | 2.31 | 2.82 | |
| Diaframma della pompa (vecchio 576-25006-20) | ||||
| 25 | 6685213 | 4.45 | 5.43 | |
| SUPPORTO | ||||
| 26 | 6601352 | 8.09 | 9.87 | |
| Vite M3 | ||||
| 27 | 6601351 | 1.04 | 1.27 | |
| Blocco scorrevole | ||||
| 28 | 6600537 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 29 | 6600915 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 30 | 6600914 | |||
| Dado M6 (10 Pezzi) | ||||
| 31 | 949567 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 32A | 6601443 | |||
| Collare M5 | ||||
| 33 | 6601340 | 1.95 | 2.38 | |
| Valvola di strozzamento | ||||
| 34 | 6601342 | 2.85 | 3.48 | |
| Rondella ondulata 8 | ||||
| 35 | 334242 | 1.73 | 2.10 | |
| Schermo anti-rigurgito | ||||
| 36 | 6600913 | 1.80 | 2.20 | |
| Vite 5x55 (vecchio 990-11050-552) | ||||
| 37 | 6694914 | 1.15 | 1.40 | |
| Vite speciale M5 | ||||
| 38 | 6600532 | 1.04 | 1.27 | |
| Base Pulitore Aria Assieme | ||||
| 39 | 6600912 | 12.30 | 15.01 | |
| Pompa di adescamento Comp. (vecchio 442-25143-80) | ||||
| 40 | 6685139 | 5.94 | 7.24 | |
| Elemento Pulitore Aria | ||||
| 41 | 6600529 | 1.04 | 1.27 | |
| Coperchio del Purificatore d'Aria | ||||
| 42 | 6600531 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 43A | 6601430 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 44 | 6698700 | |||
| Imballaggio del cilindro | ||||
| 45 | 6600510 | 1.04 | 1.27 | |
| Anello del pistone | ||||
| 46 | 6698404 | 4.20 | 5.12 | |
| Set pistone | ||||
| 47A | 6601476 | 7.80 | 9.52 | |
| Circlip del perno del pistone (vecchio 039-00601-2 | ||||
| 48 | 6684590 | 2.15 | 2.62 | |
| Chiavetta Woodruff 3x13x4.5 | ||||
| 49 | 6601343 | 1.95 | 2.38 | |
| Spinotto Dh 38ms | ||||
| 50 | 6601344 | 2.85 | 3.48 | |
| ANELLO DI DISTANZA | ||||
| 51 | 6600909 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 52 | 6600907 | |||
| Confezionamento del carter dell'albero motore | ||||
| 53 | 6600514 | 1.04 | 1.27 | |
| Guarnizione dell'olio | ||||
| 54 | 6684607 | 4.29 | 5.23 | |
| Cuscinetto a sfere 6001 C3 | ||||
| 55 | 6684608 | 3.80 | 4.64 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 56 | 6600924 | |||
| Albero a gomito | ||||
| 57 | 6600511 | 26.81 | 32.71 | |
| Perno di battitura 4x12 | ||||
| 58 | 6696947 | 1.05 | 1.28 | |
| Caso del manovella (r) Ass'y | ||||
| 59 | 6600906 | 13.95 | 17.02 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 60 | 6698921 | |||
| Puleggia di avviamento Ass'y (vecchio 798-0651h-90 | ||||
| 61 | 6684681 | 13.20 | 16.10 | |
| Anello di fermata D4e (vecchio 993-55040-001) | ||||
| 62 | 6685101 | 1.15 | 1.40 | |
| Molla della frizione di avviamento (vecchio 790-06 | ||||
| 63 | 6684684 | 4.29 | 5.23 | |
| Morsa di avviamento (vecchio 788-0651h-20) | ||||
| 64 | 6684685 | 4.29 | 5.23 | |
| NUOVO ASSEMBLAGGIO DEL CORPO DELL'AVVIATORE A STRA | ||||
| 65A | 6601570 | 15.81 | 19.29 | |
| Vite di regolazione (vecchio 839-03045-20) | ||||
| 66 | 6684679 | 2.15 | 2.62 | |
| PIASTRA CAMMA | ||||
| 67 | 6699996 | 2.55 | 3.11 | |
| Molla d'ammortizzatore (vecchio 758-0651h-20) | ||||
| 68 | 6684677 | 8.58 | 10.46 | |
| Bobina della corda di avviamento | ||||
| 69 | 6699997 | 8.41 | 10.26 | |
| Molla di richiamo (vecchio 780-06097-20/6697591) | ||||
| 70 | 6684675 | 11.55 | 14.09 | |
| Corda di avviamento 3.5x860 (vecchio 783-0720f-20/ | ||||
| 72 | 6684674 | 4.29 | 5.23 | |
| Maniglia di avviamento | ||||
| 73 | 6684680 | 2.15 | 2.62 | |
| Vite a macchina M4x8 (con rondelle) Nero | ||||
| 76 | 6601439 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 77 | 6601438 | |||
| Hex. Vite a testa di presa (con/rondella) M5 | ||||
| 81 | 6600919 | 1.04 | 1.27 | |
| Rondella | ||||
| 82 | 6685407 | 1.05 | 1.28 | |
| Bullone a testa esagonale M5 (con rondelle) | ||||
| 83 | 6600372 | 1.80 | 2.20 | |
| Raccordot metallico (vecchio 361-00990-20) | ||||
| 84 | 6689664 | 3.30 | 4.03 | |
| Portatubo | ||||
| 85 | 6600551 | 2.70 | 3.29 | |
| Ammortizzatore (porta) | ||||
| 86 | 6600552 | 2.85 | 3.48 | |
| Vite di filettatura D4.5x16 | ||||
| 87 | 6698878 | 1.20 | 1.46 | |
| Custodia ventola | ||||
| 88 | 6600548 | 14.44 | 17.61 | |
| ALBERO DELLA FRIZIONE | ||||
| 89 | 6600549 | 6.60 | 8.05 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 90 | 6696469 | |||
| Rondella | ||||
| 91 | 6684648 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 92 | 6696948 | |||
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 93 | 6696547 | 1.05 | 1.28 | |
| Dado | ||||
| 94 | 6685337 | 1.05 | 1.28 | |
| Rondella Bullone M8 (nero) | ||||
| 95 | 323212 | 1.05 | 1.28 | |
| Bullone a testa esagonale (con rondelle) M4x18 | ||||
| 96 | 6698388 | 1.05 | 1.28 | |
| Bobina di accensione | ||||
| 97 | 6600515 | 23.10 | 28.18 | |
| Tubo di isolamento del cavo L100 | ||||
| 98 | 6600051 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 99 | 6699186 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 100A | 6601421 | |||
| Banda | ||||
| 101 | 6698943 | 1.20 | 1.46 | |
| Tubo di protezione L50 | ||||
| 102 | 6601345 | 1.05 | 1.28 | |
| Cavo | ||||
| 103 | 6698495 | 2.10 | 2.56 | |
| Cavo di Terra | ||||
| 104 | 6696545 | 1.05 | 1.28 | |
| Roto Magneto Comp. | ||||
| 105 | 6699289 | 25.71 | 31.37 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 106 | 6600920 | |||
| TANICA | ||||
| 107 | 6600519 | 4.95 | 6.04 | |
| Bullone (con flangia) | ||||
| 108 | 6696574 | 1.05 | 1.28 | |
| Filtro della pompa | ||||
| 109 | 6600351 | 2.70 | 3.29 | |
| Non più disponibile, nessuna sostituzione | ||||
| 110 | 6696949 | |||
| Bullone L23.8 | ||||
| 111 | 6698512 | 1.05 | 1.28 | |
| PORTANTE | ||||
| 112 | 6699558 | 1.04 | 1.27 | |
| Tubo del carburante L70 | ||||
| 113A | 6699014 | 1.65 | 2.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 114 | 6600358 | |||
| Tubo di carburante L180 | ||||
| 115 | 6600523 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 116 | 6698402 | |||
| Catena del tappo del serbatoio | ||||
| 117 | 6698732 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 131 | 6600917 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 132 | 6600503 | |||
| Vite con foro esagonale M5x25/s (vecchio 994-16050 | ||||
| 133 | 6684709 | 2.15 | 2.62 | |
| Supporto manico (a) | ||||
| 134 | 6600561 | 1.80 | 2.20 | |
| Maniglia a U | ||||
| 135 | 6600896 | 19.25 | 23.48 | |
| Porta maniglia (b) | ||||
| 136 | 6600562 | 3.00 | 3.66 | |
| Custodia del ingranaggio | ||||
| 137 | 6699439 | 46.61 | 56.87 | |
| Vite a Esagono Incassato M5x30 (10 Pezzi) | ||||
| 138 | 949664 | 3.75 | 4.58 | |
| Vite 5x12/w.s (vecchio 994-16050-121) | ||||
| 139 | 6695414 | 1.15 | 1.40 | |
| CAPPELLO | ||||
| 140 | 6600005 | 2.70 | 3.29 | |
| Molla, acciaio non arrugginito | ||||
| 141 | 6600006 | 3.60 | 4.39 | |
| Bullone (con più) M6x8 (visto 990-23060-080) | ||||
| 142 | 6684737 | 2.15 | 2.62 | |
| Spinotto di bloccaggio | ||||
| 143 | 6600007 | 11.25 | 13.72 | |
| Porta taglierina (a) | ||||
| 144 | 6699441 | 8.25 | 10.06 | |
| Porta taglierina (b) | ||||
| 145 | 6698659 | 13.04 | 15.91 | |
| COPRIDADO | ||||
| 146 | 6699188 | 6.60 | 8.05 | |
| Dado a U (mano sinistra) M10 per Irl | ||||
| 147 | 335759 | 1.04 | 1.27 | |
| Porta maniglia (c) | ||||
| 148 | 6600563 | 1.35 | 1.65 | |
| VITE CON FORO ESAGONALE 6X25S (VECCHIO 994-81060-2 | ||||
| 149 | 6684714 | 2.15 | 2.62 | |
| Staffa di copertura | ||||
| 150 | 6699443 | 2.10 | 2.56 | |
| Segno di cautela Hitachi | ||||
| 151 | 6600450 | 1.80 | 2.20 | |
| TUBO PRINCIPALE (T1.1) | ||||
| 152 | 6600556 | 18.64 | 22.74 | |
| Albero motore (ammortizzatore) | ||||
| 153 | 6600560 | 40.70 | 49.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 154 | 6600540 | |||
| Gancio | ||||
| 155 | 6600504 | 1.20 | 1.46 | |
| Vite della macchina M5x10 (10 pezzi) | ||||
| 156 | 949236 | 1.05 | 1.28 | |
| Tubo di protezione L230 | ||||
| 157 | 6601346 | 1.95 | 2.38 | |
| Guardia Ass'y (eu) | ||||
| 158 | 6600528 | 4.50 | 5.49 | |
| Protezione copertura (eu) Ass'y | ||||
| 159 | 6601356 | 6.30 | 7.69 | |
| Vite autofilettante 4x14 (vecchio 993-48040-142) | ||||
| 160 | 6684751 | 2.15 | 2.62 | |
| Lama (vecchio 797-37714-20) | ||||
| 161 | 6684750 | 4.29 | 5.23 | |
| Bobina di accensione Ass'y | ||||
| 202 | 6601380 | 34.65 | 42.27 | |
| Ass'y di custodia del ventilatore (a) | ||||
| 203 | 6601378 | 30.53 | 37.24 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 6684764 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 944458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 875769 | |||
| Copertura del taglierino (vecchio 615-37224-20/790 | ||||
| 504 | 6684768 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 6600923 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 6696184 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 507 | 6698711 | |||
