Qui troverai tutte le parti e i disegni disponibili di “Hikoki CG24EA2”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

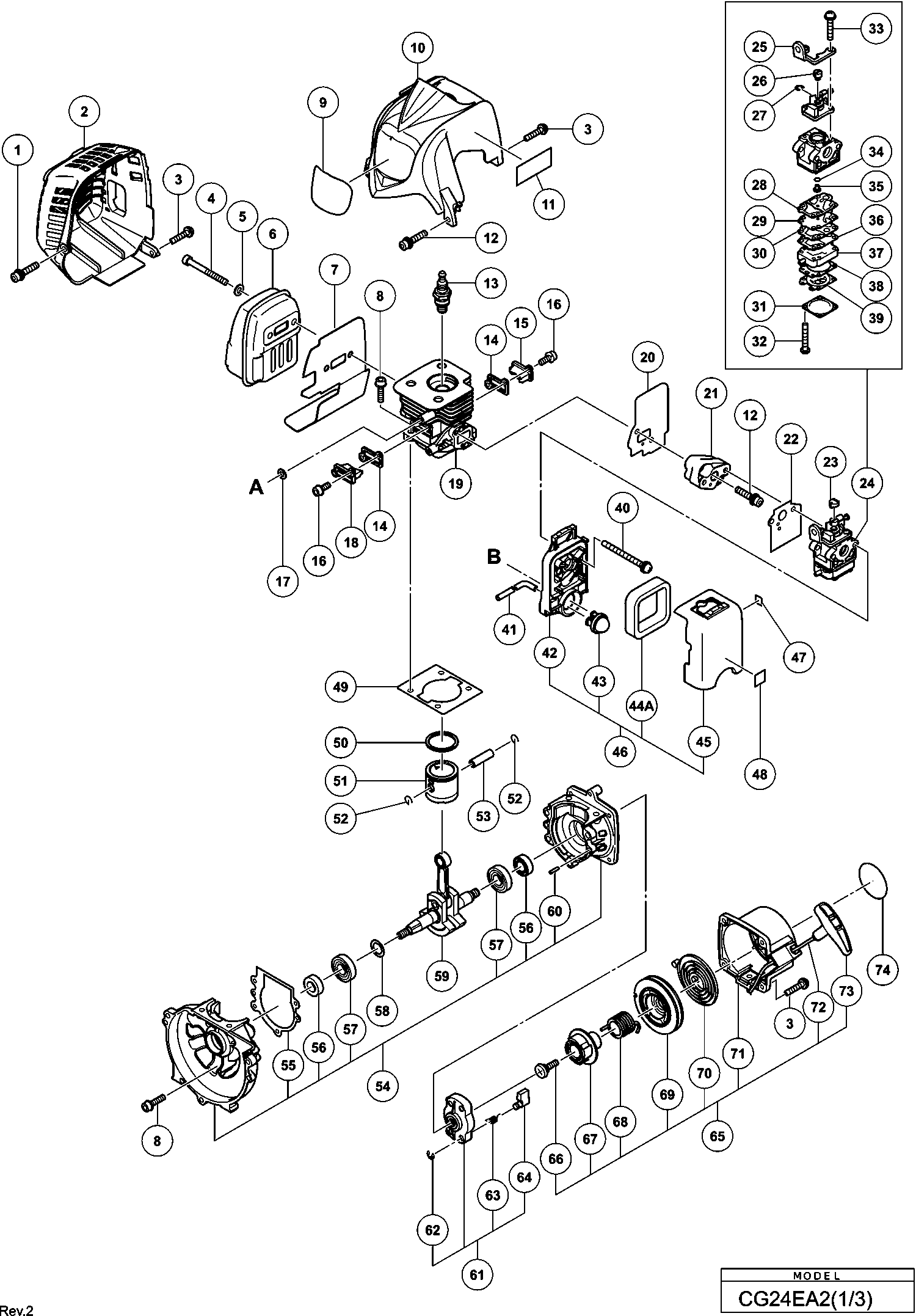

Disegni tecnici di Hikoki CG24EA2
Elenco parti di Hikoki CG24EA2
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Bullone a testa esagonale M5x30 con blocco dell'an | ||||
| 1 | 6698950 | 1.20 | 1.46 | |
| Copertura del silenziatore | ||||
| 2 | 6600319 | 6.30 | 7.69 | |
| Vite a Macchina (con rondelle) M4x20 (nera) | ||||
| 3 | 307606 | 1.05 | 1.28 | |
| Hex. Chiave a bussola Hd. Bullone M6x65 | ||||
| 4 | 6698384 | 1.05 | 1.28 | |
| Rondella M6 (10 Pezzi) | ||||
| 5 | 949432 | 1.05 | 1.28 | |
| Scarico (b) | ||||
| 6 | 6600461 | 7.50 | 9.15 | |
| SCUDO TERMICO | ||||
| 7 | 6600320 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 8 | 6698386 | |||
| Coperchio del cilindro | ||||
| 10 | 6699128 | 4.35 | 5.31 | |
| Bullone esagonale a tenuta M5x25 (con rondelle) | ||||
| 12 | 6698844 | 1.20 | 1.46 | |
| Candela Bmr7a | ||||
| 13 | 6699316 | 8.91 | 10.87 | |
| Imballaggio di copertina | ||||
| 14 | 6698468 | 1.05 | 1.28 | |
| Coperchio della valvola di scarico (a) | ||||
| 15 | 6698469 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 16 | 6698385 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 17 | 6698700 | |||
| Coperchio della valvola di scarico (b) | ||||
| 18 | 6698470 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 19 | 6698465 | |||
| Guarnizione | ||||
| 20 | 6699437 | 1.04 | 1.27 | |
| Isolante del carburatore | ||||
| 21 | 6698387 | 3.15 | 3.84 | |
| Guarnizione del carburatore | ||||
| 22 | 6698405 | 2.10 | 2.56 | |
| Non più disponibile, nessuna sostituzione | ||||
| 23 | 6691337 | |||
| Assemblea del carburatore Wyc-28 | ||||
| 24 | 6698474 | 55.14 | 67.27 | |
| Stay di Regolazione del Cavo | ||||
| 25 | 6699287 | 4.13 | 5.03 | |
| Snodo | ||||
| 26 | 6696830 | 4.45 | 5.43 | |
| Anello di arresto (vecchio 489-25100-20) | ||||
| 27 | 6684696 | 2.15 | 2.62 | |
| Guarnizione della pompa (vecchio 577-25292-20 & 66 | ||||
| 28 | 6684692 | 29.19 | 35.61 | |
| Diaframma della pompa (vecchio 576-25100-20 & 6696 | ||||
| 29 | 6684693 | 8.58 | 10.46 | |
| Piastra della pompa (vecchio 523-25100-20) | ||||
| 30 | 6691242 | 2.31 | 2.82 | |
| Coperchio del diaframma (vecchio 476-25004-20) | ||||
| 31 | 6685222 | 4.45 | 5.43 | |
| Vite di regolazione (vecchio 548-25101-20) | ||||
| 32 | 6691312 | 1.15 | 1.40 | |
| Vite di regolazione M3x12 | ||||
| 33 | 6696829 | 1.04 | 1.27 | |
| O-RING (vecchio 550-25100-20) | ||||
| 34 | 6684695 | 4.29 | 5.23 | |
| GETTO PRINCIPALE N. 32.5 | ||||
| 35 | 6697842 | 4.80 | 5.86 | |
| Piastra di circuito (vecchio 522-25100-20) | ||||
| 36 | 6691234 | 3.30 | 4.03 | |
| Corpo della pompa | ||||
| 37 | 6696828 | 13.36 | 16.30 | |
| Non più disponibile, nessuna sostituzione | ||||
| 38 | 6685220 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 39 | 6684690 | |||
| Vite a macchina con rondelle M5x60 (nero) | ||||
| 40 | 307224 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 41B | 6601444 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 42 | 6696832 | |||
| Pompa di adescamento Comp. (vecchio 442-25143-80) | ||||
| 43 | 6685139 | 5.94 | 7.24 | |
| Non più disponibile, nessuna sostituzione | ||||
| 44A | 6600704 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 45 | 6696831 | |||
| Montaggio pulitore aria | ||||
| 46 | 6696549 | 9.13 | 11.13 | |
| Piastra di marcatura (t) | ||||
| 47 | 6600327 | 1.04 | 1.27 | |
| Etichetta del primer dall'11.2013 per l'Europa | ||||
| 48 | 6699000 | 1.04 | 1.27 | |
| Guarnizione del cilindro (vecchio 017-52200-20) | ||||
| 49 | 6684587 | 2.15 | 2.62 | |
| Anello del pistone | ||||
| 50 | 6698404 | 4.20 | 5.12 | |
| PISTONE | ||||
| 51 | 6698368 | 7.28 | 8.88 | |
| Circlip del perno del pistone (vecchio 039-00601-2 | ||||
| 52 | 6684590 | 2.15 | 2.62 | |
| Perno del pistone (vecchio 037-07045-20) | ||||
| 53 | 6684591 | 4.29 | 5.23 | |
| Assieme Carter (vecchio 072-52200-90) | ||||
| 54 | 6684606 | 54.45 | 66.43 | |
| Guarnizione del Carter (vecchio 090-52200-20) | ||||
| 55 | 6684609 | 2.15 | 2.62 | |
| Guarnizione dell'olio | ||||
| 56 | 6684607 | 4.29 | 5.23 | |
| Cuscinetto a sfere 6001 C3 | ||||
| 57 | 6684608 | 3.80 | 4.64 | |
| ANELLO DI DISTANZA | ||||
| 58 | 6696945 | 1.68 | 2.04 | |
| Albero Motore | ||||
| 59 | 6696533 | 32.31 | 39.42 | |
| Perno di battitura 4x12 | ||||
| 60 | 6696947 | 1.05 | 1.28 | |
| Puleggia di avviamento Ass'y (vecchio 798-0651h-90 | ||||
| 61 | 6684681 | 13.20 | 16.10 | |
| Anello di fermata D4e (vecchio 993-55040-001) | ||||
| 62 | 6685101 | 1.15 | 1.40 | |
| Molla della frizione di avviamento (vecchio 790-06 | ||||
| 63 | 6684684 | 4.29 | 5.23 | |
| Morsa di avviamento (vecchio 788-0651h-20) | ||||
| 64 | 6684685 | 4.29 | 5.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 65 | 6699995 | |||
| NUOVO ASSEMBLAGGIO DEL CORPO DELL'AVVIATORE A STRA | ||||
| 65A | 6601570 | 15.81 | 19.29 | |
| Vite di regolazione (vecchio 839-03045-20) | ||||
| 66 | 6684679 | 2.15 | 2.62 | |
| PIASTRA CAMMA | ||||
| 67 | 6699996 | 2.55 | 3.11 | |
| Molla d'ammortizzatore (vecchio 758-0651h-20) | ||||
| 68 | 6684677 | 8.58 | 10.46 | |
| Bobina della corda di avviamento | ||||
| 69 | 6699997 | 8.41 | 10.26 | |
| Molla di richiamo (vecchio 780-06097-20/6697591) | ||||
| 70 | 6684675 | 11.55 | 14.09 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 71 | 6684673 | |||
| Corda di avviamento 3.5x860 (vecchio 783-0720f-20/ | ||||
| 72 | 6684674 | 4.29 | 5.23 | |
| Maniglia di avviamento | ||||
| 73 | 6684680 | 2.15 | 2.62 | |
| Vite Autofilettante (con flangia) D4x16 (nero) | ||||
| 91 | 305812 | 1.04 | 1.27 | |
| Maniglia (b) | ||||
| 92 | 6696487 | 3.45 | 4.21 | |
| LEVA DI BLOCCO | ||||
| 93 | 6696490 | 1.04 | 1.27 | |
| LEVA | ||||
| 94 | 6696488 | 1.04 | 1.27 | |
| Molla (a) | ||||
| 95 | 6696489 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 96A | 6601275 | |||
| Cavo dell'interruttore di arresto | ||||
| 97 | 6696491 | 1.80 | 2.20 | |
| Tubo di protezione | ||||
| 98 | 6696967 | 1.05 | 1.28 | |
| Cavo dell'acceleratore | ||||
| 99 | 6696560 | 4.18 | 5.09 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 100 | 6696486 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 101 | 6699176 | |||
| Bullone con foro esagonale 5x22/s (vecchio 994-610 | ||||
| 102 | 6695492 | 1.15 | 1.40 | |
| Gomma anti vibrazione (a) | ||||
| 103 | 6696963 | 3.33 | 4.06 | |
| Supporto per tubo (a) | ||||
| 104 | 6698643 | 2.10 | 2.56 | |
| Supporto per tubo (b) | ||||
| 105 | 6698644 | 2.10 | 2.56 | |
| Gomma anti vibrazione (b) | ||||
| 106 | 6696964 | 3.33 | 4.06 | |
| Rondella elastica D12 (10 pezzi) | ||||
| 107 | 939542 | 1.50 | 1.83 | |
| Carcassa della ventola | ||||
| 108 | 6699129 | 8.25 | 10.06 | |
| ALBERO DELLA FRIZIONE | ||||
| 109 | 6699400 | 8.85 | 10.80 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 110 | 6696469 | |||
| Rondella | ||||
| 111 | 6684648 | 2.15 | 2.62 | |
| Piastra Frizione (a) | ||||
| 112 | 6696546 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 113 | 6696948 | |||
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 114 | 6696547 | 1.05 | 1.28 | |
| Dado | ||||
| 115 | 6685337 | 1.05 | 1.28 | |
| Rondella Bullone M8 (nero) | ||||
| 116 | 323212 | 1.05 | 1.28 | |
| Bullone a testa esagonale (con rondelle) M4x18 | ||||
| 117 | 6698388 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 118 | 6699464 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 119A | 6601421 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 120 | 6699186 | |||
| Cavo | ||||
| 121 | 6696544 | 1.05 | 1.28 | |
| Chiavetta a semiluna 3x13x4,5 (vecchio 068-10100-2 | ||||
| 122 | 6684899 | 2.15 | 2.62 | |
| Cavo di Terra | ||||
| 123 | 6696545 | 1.05 | 1.28 | |
| Roto Magneto Comp. | ||||
| 124 | 6699289 | 25.71 | 31.37 | |
| PORTANTE | ||||
| 125 | 6699558 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 126 | 6698931 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 126A | 6600358 | |||
| Tubo del Carburante | ||||
| 127 | 6698716 | 3.45 | 4.21 | |
| Tubo del carburante L70 | ||||
| 128A | 6699014 | 1.65 | 2.01 | |
| Gommino di ritorno fino a 7.2014 (vecchio 6684627) | ||||
| 129 | 6697846 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 130 | 6698402 | |||
| Catena del tappo del serbatoio | ||||
| 131 | 6698732 | 1.20 | 1.46 | |
| TANICA | ||||
| 132 | 6600317 | 7.95 | 9.70 | |
| Serbatoio (c) | ||||
| 132A | 6600354 | 3.45 | 4.21 | |
| Filtro della pompa | ||||
| 133 | 6600351 | 2.70 | 3.29 | |
| Non più disponibile, nessuna sostituzione | ||||
| 134 | 6696949 | |||
| Supporto (vecchio 940-07350-20) | ||||
| 135 | 6694787 | 3.30 | 4.03 | |
| Bullone (con flangia) L27.8 | ||||
| 136 | 6698991 | 1.20 | 1.46 | |
| Manico ad anello | ||||
| 151 | 6696975 | 8.98 | 10.95 | |
| Dado M6 (10pcs) | ||||
| 152 | 949556 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 153 | 6600446 | |||
| Marchio di livello (vecchio 923-33700-20) | ||||
| 154 | 6684851 | 2.15 | 2.62 | |
| Tubo principale Comp. (vecchio 6696483) | ||||
| 155 | 6696558 | 17.69 | 21.58 | |
| Albero motore (vecchio 6696484) | ||||
| 156 | 6698514 | 15.60 | 19.03 | |
| Gancio | ||||
| 157A | 6600504 | 1.20 | 1.46 | |
| Cappuccio (a) | ||||
| 158 | 6698515 | 2.10 | 2.56 | |
| Bullone (nero) M6 | ||||
| 159 | 6696974 | 1.68 | 2.04 | |
| Barriera per l'Europa | ||||
| 160 | 6696973 | 3.33 | 4.06 | |
| Custodia del ingranaggio | ||||
| 161 | 6699402 | 50.33 | 61.40 | |
| Bullone (con più) M6x8 (visto 990-23060-080) | ||||
| 162 | 6684737 | 2.15 | 2.62 | |
| Porta taglierina (a) | ||||
| 163 | 6696977 | 13.33 | 16.26 | |
| Porta taglierina (b) | ||||
| 164 | 6698659 | 13.04 | 15.91 | |
| COPRIDADO | ||||
| 165 | 6699188 | 6.60 | 8.05 | |
| Dado a U (mano sinistra) M10 per Irl | ||||
| 166 | 335759 | 1.04 | 1.27 | |
| Vite 5x12/w.s (vecchio 994-16050-121) | ||||
| 167 | 6695414 | 1.15 | 1.40 | |
| Vite a Esagono Incassato M5x30 (10 Pezzi) | ||||
| 168 | 949664 | 3.75 | 4.58 | |
| Comp. di copertura c/ albero M10x.125 a sinistra | ||||
| 169 | 6698794 | 9.30 | 11.35 | |
| VITE DI BLOCCO | ||||
| 171 | 6698795 | 1.35 | 1.65 | |
| Bobina | ||||
| 172 | 6698796 | 2.40 | 2.93 | |
| Molla di ritorno | ||||
| 173 | 6698797 | 1.05 | 1.28 | |
| PULSANTE | ||||
| 174 | 6698798 | 1.20 | 1.46 | |
| Guida del cavo | ||||
| 175 | 6698799 | 1.20 | 1.46 | |
| Custodia (b) | ||||
| 176 | 6698800 | 6.60 | 8.05 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 177 | 6696454 | |||
| VITE CON FORO ESAGONALE 6X25S (VECCHIO 994-81060-2 | ||||
| 178 | 6684714 | 2.15 | 2.62 | |
| Copertura Blacket | ||||
| 179 | 6696494 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 180 | 6600447 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 181 | 6696980 | |||
| Portacopertura di sicurezza | ||||
| 182 | 6696951 | 3.33 | 4.06 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 183 | 6696950 | |||
| Vite autofilettante 4x14 (vecchio 993-48040-142) | ||||
| 184 | 6684751 | 2.15 | 2.62 | |
| Lama (vecchio 797-37714-20) | ||||
| 185 | 6684750 | 4.29 | 5.23 | |
| Vite della macchina M5x10 (10 pezzi) | ||||
| 186 | 949236 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 6684764 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 6696596 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 944458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 875769 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505A | 6601420 | |||
