Qui troverai tutte le parti e i disegni disponibili di “Hikoki CG22EAS”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

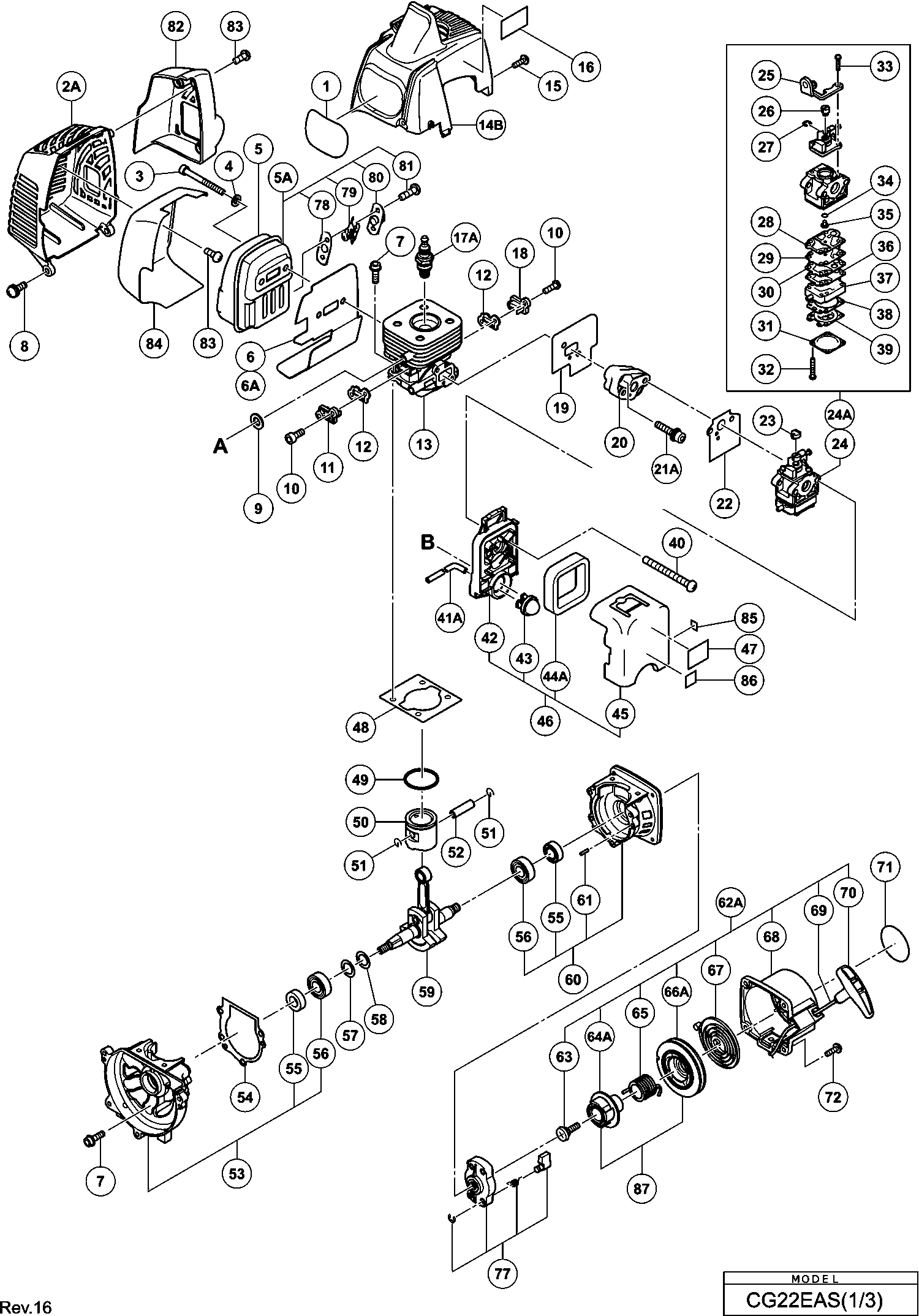

Disegni tecnici di Hikoki CG22EAS
Elenco parti di Hikoki CG22EAS
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Schermatura silenziatore dal 11 2013 | ||||
| 2A | 6600338 | 3.30 | 4.03 | |
| Dado esagonale forato M6x55 (vecchio 990-51060-553 | ||||
| 3 | 6684638 | 2.15 | 2.62 | |
| Rondella M6 (10 Pezzi) | ||||
| 4 | 949432 | 1.05 | 1.28 | |
| Marmitta | ||||
| 5 | 6696570 | 7.29 | 8.89 | |
| Scarico | ||||
| 5A | 6698477 | 11.85 | 14.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 6 | 6696553 | |||
| Bullone esagonale M5x18/s (vecchio 994-61050-184) | ||||
| 7 | 6684586 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 8 | 887021 | |||
| Vite con foro esagonale M4x12/s (vecchio 994-61040 | ||||
| 10 | 6684595 | 2.15 | 2.62 | |
| Coperchio di aspirazione (b) | ||||
| 11 | 6696536 | 1.05 | 1.28 | |
| Imballaggio di copertina | ||||
| 12 | 6696534 | 1.05 | 1.28 | |
| CILINDRO | ||||
| 13 | 6696527 | 24.70 | 30.13 | |
| Coperchio del cilindro (vecchio 6699155) | ||||
| 14B | 6600424 | 3.15 | 3.84 | |
| Vite a Macchina (con rondelle) M4x20 (nera) | ||||
| 15 | 307606 | 1.05 | 1.28 | |
| Candela Bmr7a | ||||
| 17A | 6699316 | 8.91 | 10.87 | |
| Candela (vecchio 6685052) | ||||
| 17A | 6699322 | 2.48 | 3.02 | |
| Coperchio di aspirazione (a) | ||||
| 18 | 6696535 | 1.05 | 1.28 | |
| Guarnizione | ||||
| 19 | 6696548 | 1.05 | 1.28 | |
| Isolante del carburatore | ||||
| 20A | 6698387 | 3.15 | 3.84 | |
| Bullone esagonale a tenuta M5x25 (con rondelle) | ||||
| 21A | 6698844 | 1.20 | 1.46 | |
| Guarnizione del carburatore (vecchio 402-0656a-20) | ||||
| 22 | 6684616 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 23 | 6684628 | |||
| Carburatore Wyc-22 | ||||
| 24 | 6696550 | 45.63 | 55.66 | |
| Assemblea del carburatore Wyc-28 | ||||
| 24A | 6698474 | 55.14 | 67.27 | |
| Stay di Regolazione del Cavo | ||||
| 25 | 6699287 | 4.13 | 5.03 | |
| Snodo | ||||
| 26 | 6696830 | 4.45 | 5.43 | |
| Anello di arresto (vecchio 489-25100-20) | ||||
| 27 | 6684696 | 2.15 | 2.62 | |
| Guarnizione della pompa (vecchio 577-25292-20 & 66 | ||||
| 28 | 6684692 | 29.19 | 35.61 | |
| Diaframma della pompa (vecchio 576-25100-20 & 6696 | ||||
| 29 | 6684693 | 8.58 | 10.46 | |
| Piastra della pompa (vecchio 523-25100-20) | ||||
| 30 | 6691242 | 2.31 | 2.82 | |
| Coperchio del diaframma (vecchio 476-25004-20) | ||||
| 31 | 6685222 | 4.45 | 5.43 | |
| Vite di regolazione (vecchio 548-25101-20) | ||||
| 32 | 6691312 | 1.15 | 1.40 | |
| Vite di regolazione M3x12 | ||||
| 33 | 6696829 | 1.04 | 1.27 | |
| O-RING (vecchio 550-25100-20) | ||||
| 34 | 6684695 | 4.29 | 5.23 | |
| Piastra di circuito (vecchio 522-25100-20) | ||||
| 36 | 6691234 | 3.30 | 4.03 | |
| Corpo della pompa | ||||
| 37 | 6696828 | 13.36 | 16.30 | |
| Non più disponibile, nessuna sostituzione | ||||
| 38 | 6685220 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 39 | 6684690 | |||
| Vite a macchina con rondelle M5x60 (nero) | ||||
| 40 | 307224 | 1.05 | 1.28 | |
| Tubo del combustibile | ||||
| 41A | 6698720 | 3.45 | 4.21 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 42 | 6696832 | |||
| Pompa di adescamento Comp. (vecchio 442-25143-80) | ||||
| 43 | 6685139 | 5.94 | 7.24 | |
| Non più disponibile, nessuna sostituzione | ||||
| 44A | 6600704 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 45 | 6696831 | |||
| Montaggio pulitore aria | ||||
| 46 | 6696549 | 9.13 | 11.13 | |
| Imballaggio del cilindro | ||||
| 48 | 6696530 | 1.05 | 1.28 | |
| Anello del pistone | ||||
| 49 | 6696532 | 2.10 | 2.56 | |
| PISTONE | ||||
| 50 | 6696531 | 6.88 | 8.39 | |
| Circlip del perno del pistone (vecchio 039-00601-2 | ||||
| 51 | 6684590 | 2.15 | 2.62 | |
| Spinotto del pistone | ||||
| 52 | 6696944 | 3.33 | 4.06 | |
| Carter Albero a gomiti (b) | ||||
| 53 | 6696538 | 13.26 | 16.18 | |
| Confezionamento del carter dell'albero motore | ||||
| 54 | 6696539 | 1.05 | 1.28 | |
| Guarnizione dell'olio | ||||
| 55 | 6684607 | 4.29 | 5.23 | |
| Cuscinetto a sfere 6001 C3 | ||||
| 56 | 6684608 | 3.80 | 4.64 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 57 | 6696946 | |||
| ANELLO DI DISTANZA | ||||
| 58 | 6696945 | 1.68 | 2.04 | |
| Albero Motore | ||||
| 59 | 6696533 | 32.31 | 39.42 | |
| Costerella del manovello (a) | ||||
| 60 | 6696537 | 13.68 | 16.68 | |
| Spinotto di battuta 4x12 (vecchio 999-05041-203) | ||||
| 61 | 6695521 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 62A | 6699995 | |||
| Vite di regolazione (vecchio 839-03045-20) | ||||
| 63 | 6684679 | 2.15 | 2.62 | |
| PIASTRA CAMMA | ||||
| 64A | 6699996 | 2.55 | 3.11 | |
| Molla d'ammortizzatore (vecchio 758-0651h-20) | ||||
| 65 | 6684677 | 8.58 | 10.46 | |
| Bobina della corda di avviamento | ||||
| 66A | 6699997 | 8.41 | 10.26 | |
| Molla di richiamo (vecchio 780-06097-20/6697591) | ||||
| 67 | 6684675 | 11.55 | 14.09 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 68 | 6684673 | |||
| Corda di avviamento 3.5x860 (vecchio 783-0720f-20/ | ||||
| 69 | 6684674 | 4.29 | 5.23 | |
| Maniglia di avviamento | ||||
| 70 | 6684680 | 2.15 | 2.62 | |
| Vite per macchina M4x16 | ||||
| 72 | 993539 | 1.04 | 1.27 | |
| Puleggia di avviamento Ass'y (vecchio 798-0651h-90 | ||||
| 77 | 6684681 | 13.20 | 16.10 | |
| Guarnizione speciale del silenziatore (vecchio 751 | ||||
| 78 | 6684650 | 2.15 | 2.62 | |
| Arresto di scintilla (vecchio 732-52200-20) | ||||
| 79 | 6684652 | 4.29 | 5.23 | |
| Tubo di scarico (vecchio 734-52200-20/6684649) | ||||
| 80 | 6685047 | 5.94 | 7.24 | |
| Rondella | ||||
| 81 | 6685068 | 1.15 | 1.40 | |
| Coperchio posteriore del silenziatore | ||||
| 82 | 6600339 | 4.65 | 5.67 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 83 | 6695245 | |||
| Copertura calore marmitta dal 11 2013 | ||||
| 84 | 6600340 | 5.40 | 6.59 | |
| Piastra di marcatura (t) | ||||
| 85 | 6600327 | 1.04 | 1.27 | |
| Etichetta del primer dall'11.2013 per l'Europa | ||||
| 86 | 6699000 | 1.04 | 1.27 | |
| Ass'y di Piastra Camma | ||||
| 87 | 6699691 | 6.10 | 7.44 | |
| Vite a Testa Esagonale M5x12 / s (vecchio 994-6105 | ||||
| 91 | 6684667 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 92 | 305583 | |||
| Caso del ventilatore (vecchio 6698725) | ||||
| 93B | 6699159 | 9.15 | 11.16 | |
| Albero della frizione COMP | ||||
| 94B | 6696541 | 8.41 | 10.26 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 95 | 6696469 | |||
| Rondella | ||||
| 96 | 6684648 | 2.15 | 2.62 | |
| Piastra Frizione (a) | ||||
| 97 | 6696546 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 98 | 6696948 | |||
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 99 | 6696547 | 1.05 | 1.28 | |
| Dado | ||||
| 100 | 6685337 | 1.05 | 1.28 | |
| Rondella Bullone M8 (nero) | ||||
| 101 | 323212 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 102B | 6699464 | |||
| Vite con foro esagonale M4x18/ws (vecchio 994-6404 | ||||
| 103 | 6684599 | 2.15 | 2.62 | |
| Cavo | ||||
| 106 | 6696544 | 1.05 | 1.28 | |
| Cavo di Terra | ||||
| 107 | 6696545 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 108 | 6696928 | |||
| Roto Magneto Comp. | ||||
| 108A | 6699289 | 25.71 | 31.37 | |
| Gomma anti vibrazione (a) | ||||
| 109 | 6696963 | 3.33 | 4.06 | |
| Supporto per tubo (a) | ||||
| 110 | 6696542 | 1.05 | 1.28 | |
| Supporto per tubo (b) | ||||
| 112 | 6696543 | 1.05 | 1.28 | |
| Gomma anti vibrazione (b) | ||||
| 113 | 6696964 | 3.33 | 4.06 | |
| Rondella elastica D12 (10 pezzi) | ||||
| 114 | 939542 | 1.50 | 1.83 | |
| Vite auto forante D4.5x16 (vecchio 990-72045-164/7 | ||||
| 115 | 6684636 | 2.15 | 2.62 | |
| Vite Autofilettante (con flangia) D4x16 (nero) | ||||
| 117 | 305812 | 1.04 | 1.27 | |
| Maniglia (b) | ||||
| 118 | 6696942 | 5.01 | 6.12 | |
| Maniglia (b) | ||||
| 118 | 6696487 | 3.45 | 4.21 | |
| LEVA DI BLOCCO | ||||
| 119 | 6696490 | 1.04 | 1.27 | |
| LEVA | ||||
| 120 | 6696488 | 1.04 | 1.27 | |
| Molla (a) | ||||
| 121 | 6696489 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 122A | 6601275 | |||
| Cavo dell'interruttore di arresto | ||||
| 123 | 6696592 | 2.10 | 2.56 | |
| Cavo dell'interruttore di arresto | ||||
| 123 | 6696491 | 1.80 | 2.20 | |
| Tubo di protezione | ||||
| 124 | 6696594 | 2.10 | 2.56 | |
| Tubo di protezione | ||||
| 124 | 6696967 | 1.05 | 1.28 | |
| Cavo dell'acceleratore | ||||
| 125 | 6696593 | 5.10 | 6.22 | |
| Cavo dell'acceleratore | ||||
| 125 | 6696560 | 4.18 | 5.09 | |
| Maniglia (a) | ||||
| 126 | 6696941 | 5.01 | 6.12 | |
| TANICA | ||||
| 127 | 6696569 | 4.59 | 5.60 | |
| Filtro della pompa | ||||
| 128A | 6600351 | 2.70 | 3.29 | |
| Non più disponibile, nessuna sostituzione | ||||
| 129 | 6696949 | |||
| Bullone (con flangia) | ||||
| 131 | 6696574 | 1.05 | 1.28 | |
| Tubo del Carburante | ||||
| 132A | 6698716 | 3.45 | 4.21 | |
| Tubo del carburante L70 | ||||
| 133A | 6699014 | 1.65 | 2.01 | |
| Gommino di ritorno fino a 7.2014 (vecchio 6684627) | ||||
| 134A | 6697846 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 136A | 6698402 | |||
| Chiavetta a semiluna 3x13x4,5 (vecchio 068-10100-2 | ||||
| 145 | 6684899 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 146 | 6699463 | |||
| Vite di Filatura (w/Flangia) D4x30 per Europe (s) | ||||
| 151 | 323837 | 1.68 | 2.04 | |
| Maniglia (b) | ||||
| 152 | 6696590 | 3.13 | 3.81 | |
| Maniglia (b) | ||||
| 152 | 6696591 | 3.13 | 3.81 | |
| Vite a macchina M5x30 (nera) | ||||
| 153 | 323041 | 1.05 | 1.28 | |
| MANICO A DESTRA | ||||
| 154 | 6696585 | 6.45 | 7.87 | |
| Portamaniglia (b) (vecchio 6696577) | ||||
| 155A | 6600501 | 7.20 | 8.78 | |
| Porta maniglia (c) | ||||
| 156 | 6696578 | 2.10 | 2.56 | |
| VITE CON FORO ESAGONALE 6X25S (VECCHIO 994-81060-2 | ||||
| 157 | 6684714 | 2.15 | 2.62 | |
| Vite con foro esagonale M5x25/s (vecchio 994-16050 | ||||
| 158 | 6684709 | 2.15 | 2.62 | |
| Portamaniglia (a) (vecchio 6696576) | ||||
| 159A | 6600500 | 4.20 | 5.12 | |
| Maniglia (a) | ||||
| 160 | 6696588 | 2.10 | 2.56 | |
| Maniglia (a) | ||||
| 160 | 6696589 | 2.10 | 2.56 | |
| Dado M5 (nero) | ||||
| 161 | 302012 | 1.05 | 1.28 | |
| MANICO SINISTRO | ||||
| 162 | 6696595 | 13.26 | 16.18 | |
| Barriera per l'Europa | ||||
| 164 | 6696973 | 3.33 | 4.06 | |
| Custodia del ingranaggio | ||||
| 168A | 6699402 | 50.33 | 61.40 | |
| Bullone (con più) M6x8 (visto 990-23060-080) | ||||
| 169 | 6684737 | 2.15 | 2.62 | |
| Porta taglierina (a) | ||||
| 176 | 6696977 | 13.33 | 16.26 | |
| Vite 5x12/w.s (vecchio 994-16050-121) | ||||
| 180 | 6695414 | 1.15 | 1.40 | |
| Vite a Esagono Incassato M5x30 (10 Pezzi) | ||||
| 181 | 949664 | 3.75 | 4.58 | |
| Copertura Blacket | ||||
| 186 | 6696494 | 1.80 | 2.20 | |
| VITE CON FORO ESAGONALE 6X25S (VECCHIO 994-81060-2 | ||||
| 187 | 6684714 | 2.15 | 2.62 | |
| Marchio di livello (vecchio 923-33700-20) | ||||
| 194 | 6684851 | 2.15 | 2.62 | |
| Tubo principale Comp. (vecchio 6696483) | ||||
| 195 | 6696558 | 17.69 | 21.58 | |
| Albero motore (vecchio 6696484) | ||||
| 196A | 6698514 | 15.60 | 19.03 | |
| Comp. di copertura c/ albero M10x.125 a sinistra | ||||
| 198 | 6698794 | 9.30 | 11.35 | |
| VITE DI BLOCCO | ||||
| 200 | 6698795 | 1.35 | 1.65 | |
| Bobina | ||||
| 201 | 6698796 | 2.40 | 2.93 | |
| Molla di ritorno | ||||
| 202 | 6698797 | 1.05 | 1.28 | |
| PULSANTE | ||||
| 203 | 6698798 | 1.20 | 1.46 | |
| Guida del cavo | ||||
| 204 | 6698799 | 1.20 | 1.46 | |
| Custodia (b) | ||||
| 205 | 6698800 | 6.60 | 8.05 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 206 | 6696454 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 207 | 6696950 | |||
| Vite autofilettante 4x14 (vecchio 993-48040-142) | ||||
| 208 | 6684751 | 2.15 | 2.62 | |
| Lama (vecchio 797-37714-20) | ||||
| 209 | 6684750 | 4.29 | 5.23 | |
| Portacopertura di sicurezza | ||||
| 210 | 6696951 | 3.33 | 4.06 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 211 | 6696980 | |||
| Dado M4 (10 Pezzi) | ||||
| 212 | 949554 | 1.05 | 1.28 | |
| Coltello | ||||
| 213 | 6696584 | 2.10 | 2.56 | |
| GUARDIA | ||||
| 214 | 6696981 | 7.35 | 8.97 | |
| Rondella del bullone M4 (nero) per 220v-240v | ||||
| 215 | 323210 | 1.05 | 1.28 | |
| Rondella | ||||
| 216 | 6685068 | 1.15 | 1.40 | |
| Non più disponibile, nessuna sostituzione | ||||
| 217A | 6698931 | |||
| VITE CON FORO ESAGONALE 6X25S (VECCHIO 994-81060-2 | ||||
| 218 | 6684714 | 2.15 | 2.62 | |
| Staffa copertura nuovo OCT | ||||
| 219 | 6699011 | 1.65 | 2.01 | |
| COPERCHIO ASS'Y | ||||
| 220 | 6697880 | 17.88 | 21.81 | |
| SUPPORTO DELLA COPERTURA | ||||
| 221 | 6698813 | 2.10 | 2.56 | |
| Copertura di sicurezza, 24 Dia. (vecchio 441-38150 | ||||
| 222 | 6690272 | 13.20 | 16.10 | |
| Lama (vecchia 797-38150-20) | ||||
| 223 | 6693388 | 6.28 | 7.66 | |
| Vite autotaraudeuse 5x20 (vecchio 993-17052-002) | ||||
| 224 | 6684753 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 225B | 6601421 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 226 | 6699186 | |||
| Set portamaniglia (a+b) (vecchio 6696576+6696577) | ||||
| 227 | 6600499 | 10.65 | 12.99 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 6684764 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 6696596 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 944458 | |||
| Copertura del taglierino (vecchio 615-37224-20/790 | ||||
| 504B | 6684768 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 875769 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 507 | 6684767 | |||
| Porta taglierina (b) | ||||
| 601 | 6698659 | 13.04 | 15.91 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 6698660 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 6698658 | |||
| Kit di riparazione | ||||
| 604 | 6600027 | 31.08 | 37.91 | |
