Qui troverai tutte le parti e i disegni disponibili di “Hikoki CG22EAP2”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

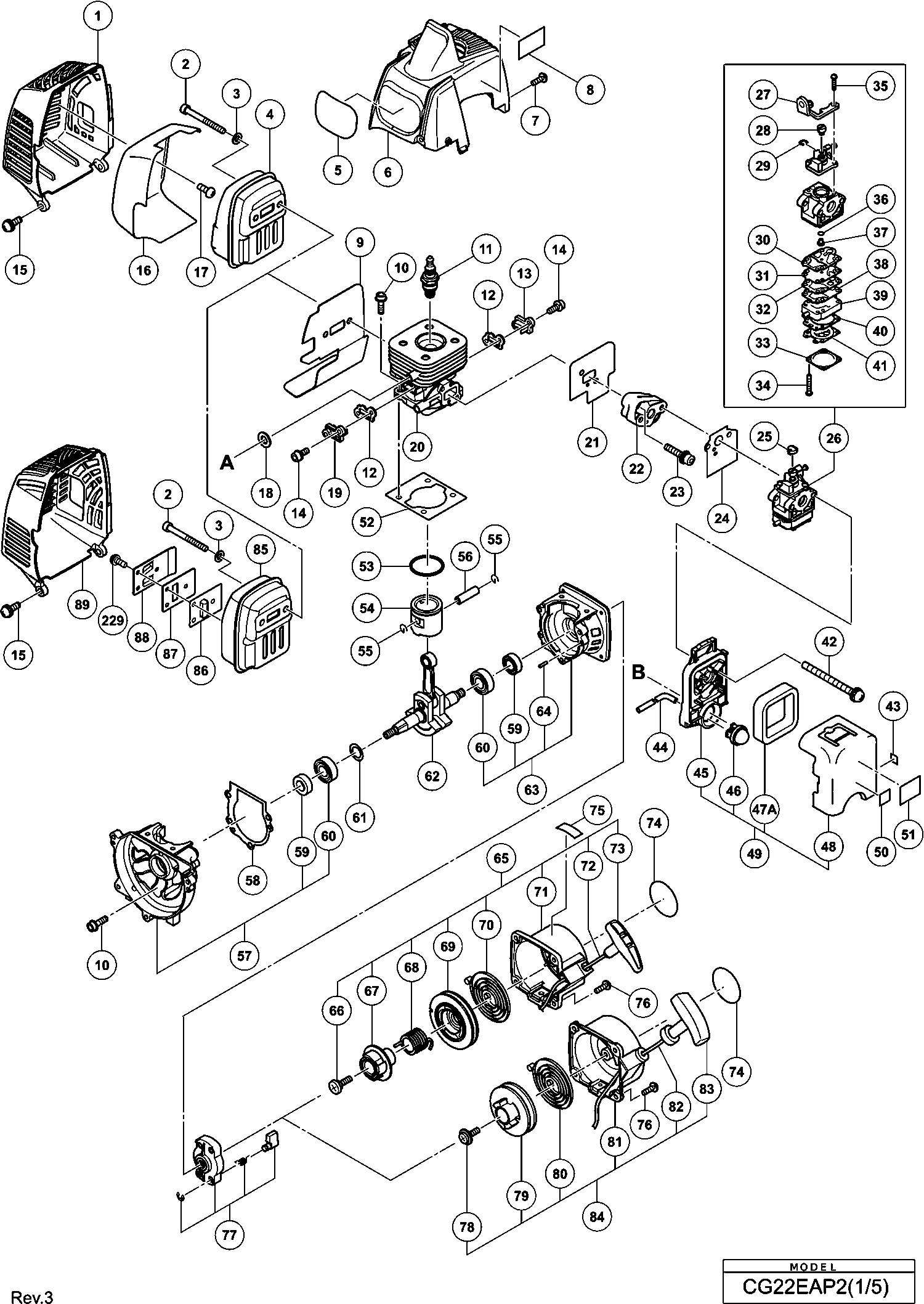

Disegni tecnici di Hikoki CG22EAP2
Elenco parti di Hikoki CG22EAP2
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Candela Bmr7a | ||||
| *11 | 6699316 | 8.91 | 10.87 | |
| TANICA | ||||
| *137 | 6696569 | 4.59 | 5.60 | |
| Tubo del Carburante | ||||
| *142 | 6698716 | 3.45 | 4.21 | |
| Custodia del ingranaggio | ||||
| *190 | 6699402 | 50.33 | 61.40 | |
| Marchio di livello (vecchio 923-33700-20) | ||||
| *215 | 6684851 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 2 | 6696819 | |||
| Rondella M6 (10 Pezzi) | ||||
| 3 | 949432 | 1.05 | 1.28 | |
| Coperchio del cilindro (vecchio 6699155) | ||||
| 6 | 6600424 | 3.15 | 3.84 | |
| Vite a Macchina (con rondelle) M4x20 (nera) | ||||
| 7 | 307606 | 1.05 | 1.28 | |
| SCUDO TERMICO | ||||
| 9 | 6600320 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 10 | 6698386 | |||
| Candela Bmr7a | ||||
| 11 | 6699316 | 8.91 | 10.87 | |
| Imballaggio di copertina | ||||
| 12 | 6696534 | 1.05 | 1.28 | |
| Coperchio di aspirazione (a) | ||||
| 13 | 6696535 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 14 | 6698385 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 15 | 887021 | |||
| Copertura calore marmitta dal 11 2013 | ||||
| 16 | 6600340 | 5.40 | 6.59 | |
| Non più disponibile, nessuna sostituzione | ||||
| 18 | 6698700 | |||
| Coperchio di aspirazione (b) | ||||
| 19 | 6696536 | 1.05 | 1.28 | |
| CILINDRO | ||||
| 20 | 6696527 | 24.70 | 30.13 | |
| Guarnizione | ||||
| 21 | 6696548 | 1.05 | 1.28 | |
| Isolante del carburatore | ||||
| 22 | 6698387 | 3.15 | 3.84 | |
| Bullone esagonale a tenuta M5x25 (con rondelle) | ||||
| 23 | 6698844 | 1.20 | 1.46 | |
| Guarnizione del carburatore | ||||
| 24 | 6698405 | 2.10 | 2.56 | |
| Non più disponibile, nessuna sostituzione | ||||
| 25 | 6691337 | |||
| Carburatore Wyc-22 | ||||
| 26 | 6696550 | 45.63 | 55.66 | |
| Stay di Regolazione del Cavo | ||||
| 27 | 6699287 | 4.13 | 5.03 | |
| Snodo | ||||
| 28 | 6696830 | 4.45 | 5.43 | |
| Anello di arresto (vecchio 489-25100-20) | ||||
| 29 | 6684696 | 2.15 | 2.62 | |
| Guarnizione della pompa (vecchio 577-25292-20 & 66 | ||||
| 30 | 6684692 | 29.19 | 35.61 | |
| Diaframma della pompa (vecchio 576-25100-20 & 6696 | ||||
| 31 | 6684693 | 8.58 | 10.46 | |
| Piastra della pompa (vecchio 523-25100-20) | ||||
| 32 | 6691242 | 2.31 | 2.82 | |
| Coperchio del diaframma (vecchio 476-25004-20) | ||||
| 33 | 6685222 | 4.45 | 5.43 | |
| Vite di regolazione (vecchio 548-25101-20) | ||||
| 34 | 6691312 | 1.15 | 1.40 | |
| Vite di regolazione M3x12 | ||||
| 35 | 6696829 | 1.04 | 1.27 | |
| O-RING (vecchio 550-25100-20) | ||||
| 36 | 6684695 | 4.29 | 5.23 | |
| Getto principale | ||||
| 37 | 6697947 | 5.11 | 6.24 | |
| Piastra di circuito (vecchio 522-25100-20) | ||||
| 38 | 6691234 | 3.30 | 4.03 | |
| Corpo della pompa | ||||
| 39 | 6696828 | 13.36 | 16.30 | |
| Non più disponibile, nessuna sostituzione | ||||
| 40 | 6685220 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 41 | 6684690 | |||
| Vite a macchina con rondelle M5x60 (nero) | ||||
| 42 | 307224 | 1.05 | 1.28 | |
| Tubo del carburante L70 | ||||
| 44B | 6699014 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 45 | 6696832 | |||
| Pompa di adescamento Comp. (vecchio 442-25143-80) | ||||
| 46 | 6685139 | 5.94 | 7.24 | |
| Non più disponibile, nessuna sostituzione | ||||
| 47A | 6600704 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 48 | 6696831 | |||
| Montaggio pulitore aria | ||||
| 49 | 6696549 | 9.13 | 11.13 | |
| Imballaggio del cilindro | ||||
| 52 | 6696530 | 1.05 | 1.28 | |
| Anello del pistone | ||||
| 53 | 6696532 | 2.10 | 2.56 | |
| PISTONE | ||||
| 54 | 6696531 | 6.88 | 8.39 | |
| Circlip del perno del pistone (vecchio 039-00601-2 | ||||
| 55 | 6684590 | 2.15 | 2.62 | |
| Spinotto del pistone | ||||
| 56 | 6696944 | 3.33 | 4.06 | |
| Carter Albero a gomiti (b) | ||||
| 57 | 6696538 | 13.26 | 16.18 | |
| Confezionamento del carter dell'albero motore | ||||
| 58 | 6696539 | 1.05 | 1.28 | |
| Guarnizione dell'olio | ||||
| 59 | 6684607 | 4.29 | 5.23 | |
| Cuscinetto a sfere 6001 C3 | ||||
| 60 | 6684608 | 3.80 | 4.64 | |
| ANELLO DI DISTANZA | ||||
| 61 | 6696945 | 1.68 | 2.04 | |
| Albero Motore | ||||
| 62 | 6696533 | 32.31 | 39.42 | |
| Costerella del manovello (a) | ||||
| 63 | 6696537 | 13.68 | 16.68 | |
| Perno di battitura 4x12 | ||||
| 64 | 6696947 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 65 | 6699995 | |||
| NUOVO ASSEMBLAGGIO DEL CORPO DELL'AVVIATORE A STRA | ||||
| 65A | 6601570 | 15.81 | 19.29 | |
| Vite di regolazione (vecchio 839-03045-20) | ||||
| 66 | 6684679 | 2.15 | 2.62 | |
| PIASTRA CAMMA | ||||
| 67 | 6699996 | 2.55 | 3.11 | |
| Molla d'ammortizzatore (vecchio 758-0651h-20) | ||||
| 68 | 6684677 | 8.58 | 10.46 | |
| Bobina della corda di avviamento | ||||
| 69 | 6699997 | 8.41 | 10.26 | |
| Molla di richiamo (vecchio 780-06097-20/6697591) | ||||
| 70 | 6684675 | 11.55 | 14.09 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 71 | 6684673 | |||
| Corda di avviamento 3.5x860 (vecchio 783-0720f-20/ | ||||
| 72 | 6684674 | 4.29 | 5.23 | |
| Maniglia di avviamento | ||||
| 73 | 6684680 | 2.15 | 2.62 | |
| Vite (con rondelle) M4x16 | ||||
| 76 | 6698398 | 1.05 | 1.28 | |
| Puleggia di avviamento Ass'y (vecchio 798-0651h-90 | ||||
| 77 | 6684681 | 13.20 | 16.10 | |
| Puleggia di avviamento | ||||
| 77 | 6696471 | 5.10 | 6.22 | |
| Vite di regolazione (vecchia 839-02010-20/6693638) | ||||
| 78 | 6693633 | 1.15 | 1.40 | |
| Molla di richiamo (vecchio 780-06097-20/6697591) | ||||
| 80 | 6684675 | 11.55 | 14.09 | |
| Corda di avviamento (vecchio 783-06097-20/6693174) | ||||
| 82 | 6693168 | 2.31 | 2.82 | |
| Maniglia di avviamento | ||||
| 83 | 6693227 | 3.30 | 4.03 | |
| Corpo di Avviamento a Strappo Assemblato | ||||
| 84 | 6696572 | 10.20 | 12.44 | |
| Gomma anti vibrazione (a) | ||||
| 101 | 6696963 | 3.33 | 4.06 | |
| Supporto per tubo (a) | ||||
| 102 | 6696542 | 1.05 | 1.28 | |
| Dado M5 (nero) | ||||
| 103 | 302012 | 1.05 | 1.28 | |
| Supporto per tubo (b) | ||||
| 104 | 6696543 | 1.05 | 1.28 | |
| Gomma anti vibrazione (b) | ||||
| 105 | 6696964 | 3.33 | 4.06 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 106 | 6699176 | |||
| Bullone con foro esagonale 5x22/s (vecchio 994-610 | ||||
| 107 | 6695492 | 1.15 | 1.40 | |
| Caso del ventilatore (vecchio 6698725) | ||||
| 108 | 6699159 | 9.15 | 11.16 | |
| Albero della frizione COMP | ||||
| 109A | 6696541 | 8.41 | 10.26 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 110 | 6696469 | |||
| Rondella | ||||
| 111 | 6684648 | 2.15 | 2.62 | |
| Piastra Frizione (a) | ||||
| 112 | 6696546 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 113 | 6696948 | |||
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 114 | 6696547 | 1.05 | 1.28 | |
| Dado | ||||
| 115 | 6685337 | 1.05 | 1.28 | |
| Rondella Bullone M8 (nero) | ||||
| 116 | 323212 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 117 | 6699464 | |||
| Bullone a testa esagonale (con rondelle) M4x18 | ||||
| 118 | 6698388 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 119A | 6601421 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 120 | 6699186 | |||
| Cavo | ||||
| 121 | 6696544 | 1.05 | 1.28 | |
| Chiavetta a semiluna 3x13x4,5 (vecchio 068-10100-2 | ||||
| 122 | 6684899 | 2.15 | 2.62 | |
| Cavo di Terra | ||||
| 123 | 6696545 | 1.05 | 1.28 | |
| Roto Magneto Comp. | ||||
| 124 | 6699289 | 25.71 | 31.37 | |
| Rondella elastica D12 (10 pezzi) | ||||
| 125 | 939542 | 1.50 | 1.83 | |
| Vite di filettatura D4.5x16 | ||||
| 126 | 6698878 | 1.20 | 1.46 | |
| Vite Autofilettante (con flangia) D4x16 (nero) | ||||
| 127 | 305812 | 1.04 | 1.27 | |
| LEVA DI BLOCCO | ||||
| 129 | 6696490 | 1.04 | 1.27 | |
| LEVA | ||||
| 130 | 6696488 | 1.04 | 1.27 | |
| Molla (a) | ||||
| 131 | 6696489 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 132A | 6601275 | |||
| Cavo dell'interruttore di arresto | ||||
| 133 | 6696592 | 2.10 | 2.56 | |
| Cavo dell'interruttore di arresto | ||||
| 133 | 6696491 | 1.80 | 2.20 | |
| Tubo di protezione | ||||
| 134 | 6696594 | 2.10 | 2.56 | |
| Tubo di protezione | ||||
| 134 | 6696967 | 1.05 | 1.28 | |
| Cavo dell'acceleratore | ||||
| 135 | 6696560 | 4.18 | 5.09 | |
| TANICA | ||||
| 137 | 6696569 | 4.59 | 5.60 | |
| Bullone (con flangia) | ||||
| 139 | 6696574 | 1.05 | 1.28 | |
| Filtro della pompa | ||||
| 140 | 6600351 | 2.70 | 3.29 | |
| Non più disponibile, nessuna sostituzione | ||||
| 141 | 6696949 | |||
| Tubo del Carburante | ||||
| 142 | 6698716 | 3.45 | 4.21 | |
| Tubo del carburante L70 | ||||
| 143A | 6699014 | 1.65 | 2.01 | |
| Gommino di ritorno fino a 7.2014 (vecchio 6684627) | ||||
| 144 | 6697846 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 145 | 6698931 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 146 | 6698402 | |||
| Catena del tappo del serbatoio | ||||
| 147 | 6698732 | 1.20 | 1.46 | |
| Vite di Filatura (w/Flangia) D4x30 per Europe (s) | ||||
| 171 | 323837 | 1.68 | 2.04 | |
| Vite a tagliente (con flangia) D4x20 (nero) | ||||
| 172 | 302086 | 1.05 | 1.28 | |
| Maniglia (b) | ||||
| 173 | 6696590 | 3.13 | 3.81 | |
| Vite a macchina M5x30 (nera) | ||||
| 174 | 323041 | 1.05 | 1.28 | |
| Cavo dell'acceleratore | ||||
| 175 | 6696593 | 5.10 | 6.22 | |
| MANICO A DESTRA | ||||
| 176 | 6696585 | 6.45 | 7.87 | |
| Portamaniglia (b) (vecchio 6696577) | ||||
| 177A | 6600501 | 7.20 | 8.78 | |
| Porta maniglia (c) | ||||
| 178 | 6696578 | 2.10 | 2.56 | |
| VITE CON FORO ESAGONALE 6X25S (VECCHIO 994-81060-2 | ||||
| 179 | 6684714 | 2.15 | 2.62 | |
| Vite con foro esagonale M5x25/s (vecchio 994-16050 | ||||
| 180 | 6684709 | 2.15 | 2.62 | |
| Portamaniglia (a) (vecchio 6696576) | ||||
| 181A | 6600500 | 4.20 | 5.12 | |
| Maniglia (a) | ||||
| 182 | 6696588 | 2.10 | 2.56 | |
| Dado M5 (nero) | ||||
| 183 | 302012 | 1.05 | 1.28 | |
| MANICO SINISTRO | ||||
| 184 | 6696595 | 13.26 | 16.18 | |
| Bullone (nero) M6 | ||||
| 187 | 6696974 | 1.68 | 2.04 | |
| Dado M6 (10pcs) | ||||
| 188 | 949556 | 1.05 | 1.28 | |
| Manico ad anello | ||||
| 189 | 6696975 | 8.98 | 10.95 | |
| Custodia del ingranaggio | ||||
| 190 | 6699402 | 50.33 | 61.40 | |
| VITE DI BLOCCO | ||||
| 200 | 6698795 | 1.35 | 1.65 | |
| Bobina | ||||
| 201 | 6698796 | 2.40 | 2.93 | |
| Molla di ritorno | ||||
| 202 | 6698797 | 1.05 | 1.28 | |
| PULSANTE | ||||
| 203 | 6698798 | 1.20 | 1.46 | |
| Guida del cavo | ||||
| 204 | 6698799 | 1.20 | 1.46 | |
| Custodia (b) | ||||
| 205 | 6698800 | 6.60 | 8.05 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 206 | 6696454 | |||
| Segno di cautela Hitachi | ||||
| 213 | 6600450 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 214 | 6600446 | |||
| Marchio di livello (vecchio 923-33700-20) | ||||
| 215 | 6684851 | 2.15 | 2.62 | |
| Cappuccio (a) | ||||
| 219 | 6698515 | 2.10 | 2.56 | |
| Rondella | ||||
| 229 | 6685068 | 1.15 | 1.40 | |
| Albero flessibile per (lb) | ||||
| 281 | 6698325 | 13.80 | 16.84 | |
| Ass'y di tubo principale | ||||
| 282 | 6696580 | 51.84 | 63.24 | |
| Custodia del taglierina (vecchio 6698810) | ||||
| 283A | 6600494 | 25.44 | 31.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 284 | 6698331 | |||
| Vite M5x10 (vecchio 956634, 10 pezzi) | ||||
| 285 | 949819 | 2.55 | 3.11 | |
| Bullone M6 | ||||
| 286 | 6698334 | 3.15 | 3.84 | |
| Staffa di copertura di sicurezza | ||||
| 287 | 6698335 | 3.15 | 3.84 | |
| Vite M5x25 (vecchio 949662z, 10 Pezzi) | ||||
| 288 | 949662 | 2.10 | 2.56 | |
| Protezione (vecchio 6698332) | ||||
| 289 | 6698809 | 18.56 | 22.65 | |
| Vite a Macchina M5X14 (10 Pezzi) | ||||
| 290 | 949238 | 1.05 | 1.28 | |
| Rondella di blocco M5 (vecchio 949424z , 10 pezzi) | ||||
| 291 | 949424 | 1.05 | 1.28 | |
| Coltello | ||||
| 292 | 6698333 | 6.45 | 7.87 | |
| Rondella di molla M5 (10 pezzi) | ||||
| 293 | 949454 | 1.04 | 1.27 | |
| Dado M5 (10 Pezzi) (VECCHIO 949555Z) | ||||
| 294 | 949555 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 311 | 6696597 | |||
| Set portamaniglia (a+b) (vecchio 6696576+6696577) | ||||
| 312 | 6600499 | 10.65 | 12.99 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 6684764 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 6696596 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 944458 | |||
| Copertura del taglierino (vecchio 615-37224-20/790 | ||||
| 504A | 6684768 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 875769 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 507 | 6684767 | |||
