Qui troverai tutte le parti e i disegni disponibili di “Hikoki CG18DAL”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

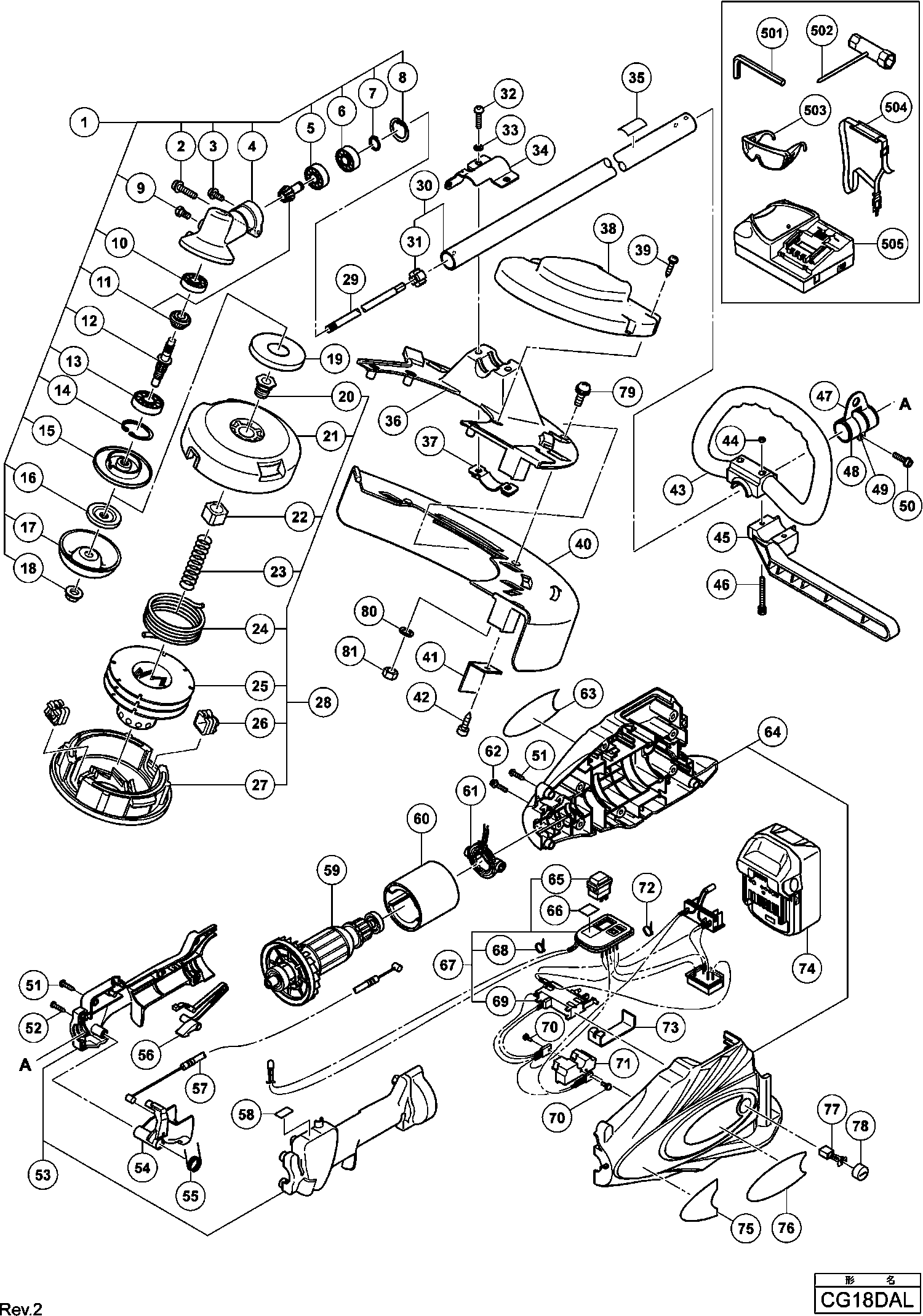

Disegni tecnici di Hikoki CG18DAL
Elenco parti di Hikoki CG18DAL
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del ingranaggio | ||||
| 1 | 6695692 | 256.98 | 313.51 | |
| Vite con foro esagonale M5x30/ws (vecchio 994-6405 | ||||
| 2 | 6684973 | 2.15 | 2.62 | |
| Vite a Testa Esagonale M5x12 / s (vecchio 994-6105 | ||||
| 3 | 6684667 | 2.15 | 2.62 | |
| Cassa del ingranaggio 24 (vecchio 300-77350-20) | ||||
| 4 | 6684736 | 42.80 | 52.22 | |
| Cuscinetto a sfere 609 | ||||
| 5 | 6684734 | 8.58 | 10.46 | |
| Cuscinetto a sfera 609z ST | ||||
| 6 | 6684735 | 8.58 | 10.46 | |
| Anello di arresto 9 (vecchio 993-54009-002) Nuovo | ||||
| 7 | 6684733 | 2.15 | 2.62 | |
| Anello di arresto C-24.internal (vecchio 993-51024 | ||||
| 8 | 6684732 | 2.15 | 2.62 | |
| Bullone (con più) M6x8 (visto 990-23060-080) | ||||
| 9 | 6684737 | 2.15 | 2.62 | |
| Cuscinetto a sfera #608 | ||||
| 10 | 6684738 | 8.58 | 10.46 | |
| Set di pignone dell'ingranaggio (vecchio 301-77350 | ||||
| 11 | 6684752 | 33.43 | 40.78 | |
| Albero ingranaggio (vecchio 304-77350-20) | ||||
| 12 | 6684739 | 24.05 | 29.34 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 13 | 6684740 | |||
| Anello di arresto C-28.interno (vecchio 993-51028- | ||||
| 14 | 6684741 | 2.15 | 2.62 | |
| Porta Taglierina (vecchio 310-77350-20) | ||||
| 15 | 6684742 | 25.71 | 31.37 | |
| Tappo Porta Taglierina (vecchio 311-77350-20) | ||||
| 16 | 6684744 | 8.58 | 10.46 | |
| Copriscarico di Protezione (vecchio 308-77350-20) | ||||
| 17 | 6684743 | 6.44 | 7.85 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 18 | 331496 | |||
| Protettore di avvolgimento (vecchio 307-37307-20) | ||||
| 19 | 6684763 | 4.29 | 5.23 | |
| Dado di montaggio L-m10x1.25 (vecchio 356-3383b-20 | ||||
| 20 | 6684756 | 9.08 | 11.07 | |
| Corpo di taglio (vecchio 786-33830-20) | ||||
| 21 | 6684757 | 22.69 | 27.68 | |
| Dado speciale (vecchio 315-33830-20) | ||||
| 22 | 6684758 | 9.40 | 11.47 | |
| Molla del rocchetto (vecchio 793-33830-20) | ||||
| 23 | 6684759 | 4.29 | 5.23 | |
| Bobina (vecchio 787-33830-20) | ||||
| 25 | 6684760 | 15.58 | 19.00 | |
| Occhiello (vecchio 788-33830-20) | ||||
| 26 | 6684762 | 4.29 | 5.23 | |
| Coperchio del corpo di taglio (vecchio 789-33830-2 | ||||
| 27 | 6684761 | 36.15 | 44.10 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 28 | 6684755 | |||
| Tubo di direzione | ||||
| 30 | 6684702 | 69.88 | 85.25 | |
| Montaggio del bronzina | ||||
| 31 | 6684703 | 4.29 | 5.23 | |
| Vite a testa esagonale (con bottone) M6x25 | ||||
| 32 | 330799 | 1.05 | 1.28 | |
| Rondella di molla M6 (vecchio 949455z, 10 pezzi) | ||||
| 33 | 949455 | 1.05 | 1.28 | |
| Parentesi di copertura | ||||
| 34 | 333321 | 2.10 | 2.56 | |
| Cappuccio | ||||
| 36 | 333138 | 11.10 | 13.54 | |
| Supporto del coperchio di sicurezza (vecchio 445-3 | ||||
| 37 | 6684748 | 4.29 | 5.23 | |
| Tappo (c) | ||||
| 38 | 333140 | 6.15 | 7.50 | |
| Vite Autofilettante (con flangia) D4x16 (nero) | ||||
| 39 | 305812 | 1.04 | 1.27 | |
| Tappo (b) | ||||
| 40 | 333139 | 12.45 | 15.19 | |
| Lama (vecchia 797-38331-20) | ||||
| 41 | 6684754 | 8.58 | 10.46 | |
| Vite autotaraudeuse 5x20 (vecchio 993-17052-002) | ||||
| 42 | 6684753 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 43 | 6684836 | |||
| Dado esagonale 6 (vecchio 6684792/991-01060-041/79 | ||||
| 44 | 6684835 | 2.15 | 2.62 | |
| Barriera (nera) (vecchia 520-37277-20) | ||||
| 45 | 6684837 | 9.40 | 11.47 | |
| Bullone 6x43/p (nero) (vecchio 994-23060-432) | ||||
| 46 | 6684838 | 2.15 | 2.62 | |
| Appendiabiti (vecchio 335-77350-80) | ||||
| 47 | 6684705 | 8.58 | 10.46 | |
| Collare appendiabiti (vecchio 334-77350-20) | ||||
| 48 | 6684704 | 4.29 | 5.23 | |
| Staffa di fissaggio per appendiabiti (vecchio 337- | ||||
| 49 | 6684706 | 6.44 | 7.85 | |
| Vite con foro esagonale M5x25/s (vecchio 994-16050 | ||||
| 50 | 6684709 | 2.15 | 2.62 | |
| Vite a tagliente (con flangia) D4x20 (nero) | ||||
| 51 | 302086 | 1.05 | 1.28 | |
| Vite filettante (con rondella sp.) D4x20 | ||||
| 52 | 956384 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 53 | 330800 | |||
| Leva | ||||
| 54 | 330778 | 2.10 | 2.56 | |
| Molla | ||||
| 55 | 330780 | 2.10 | 2.56 | |
| Blocco | ||||
| 56 | 330779 | 1.05 | 1.28 | |
| FILO | ||||
| 57 | 330772 | 8.70 | 10.61 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 59 | 360867 | |||
| Magnete | ||||
| 60 | 330776 | 20.90 | 25.50 | |
| blocco della spazzola completo | ||||
| 61 | 324478 | 4.20 | 5.12 | |
| Vite M5x16 Hd con rondella | ||||
| 62 | 996728 | 1.05 | 1.28 | |
| Custodia (a).(b) Set | ||||
| 64 | 330769 | 58.93 | 71.89 | |
| Interruttore | ||||
| 65 | 330775 | 6.68 | 8.14 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 67 | 331494 | |||
| Fascetta per cavi Cl10sa, Cg18dal, Cg18dl | ||||
| 68 | 313505 | 1.05 | 1.28 | |
| Interruttore | ||||
| 69 | 330770 | 24.68 | 30.10 | |
| Vite della macchina M3x12 | ||||
| 70 | 993963 | 1.05 | 1.28 | |
| Dissipatore di calore | ||||
| 71 | 331495 | 3.15 | 3.84 | |
| Fascetta per cavi Cl10sa, Cg18dal, Cg18dl | ||||
| 72 | 313505 | 1.05 | 1.28 | |
| STRISCIA | ||||
| 73 | 330771 | 4.20 | 5.12 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 74 | 330068 | |||
| Spazzole di carbone (2 pezzi) (vecchio 999058) | ||||
| 77 | 999068 | 4.73 | 5.76 | |
| Cappuccio della spazzola | ||||
| 78 | 319847 | 1.65 | 2.01 | |
| Vite a Macchina (con Rondelle) M5x16 (Nera) | ||||
| 79 | 307294 | 1.05 | 1.28 | |
| Rondella di blocco M5 (vecchio 949424z , 10 pezzi) | ||||
| 80 | 949424 | 1.05 | 1.28 | |
| Dado M5 (nero) | ||||
| 81 | 302012 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 6684813 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 6684764 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 875769 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 330787 | |||
