Qui troverai tutte le parti e i disegni disponibili di “Hikoki CD7SA”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

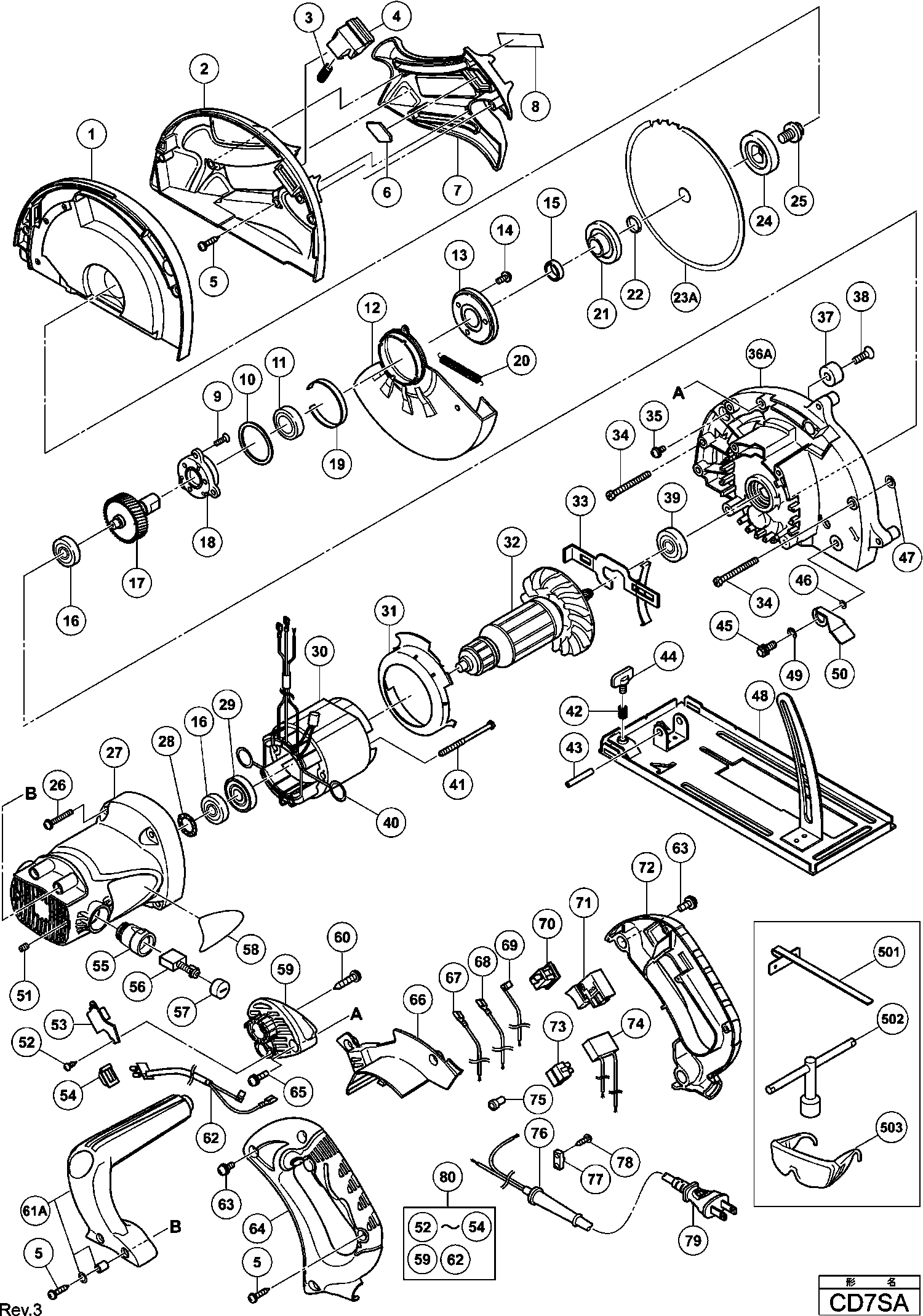

Disegni tecnici di Hikoki CD7SA
Elenco parti di Hikoki CD7SA
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Albero e set di ingranaggi | ||||
| *17 | 329197 | 17.74 | 21.64 | |
| Rondella | ||||
| *21 | 993598 | 2.70 | 3.29 | |
| Guarnizione Antipolvere (a) | ||||
| *29 | 330259 | 1.80 | 2.20 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| *30 | 340715E | 39.88 | 48.65 | |
| INDUTTORE 110 VOLT | ||||
| *30 | 340715D | 37.24 | 45.43 | |
| Indotto 110–120 V | ||||
| *32 | 360829U | 79.86 | 97.43 | |
| STATORE 230V | ||||
| *32 | 360829E | 76.04 | 92.77 | |
| Spazzola di carbone (1 paio) | ||||
| *56 | 999056 | 6.45 | 7.87 | |
| LED 220v-240v | ||||
| *62 | 329742 | 33.96 | 41.43 | |
| Boccola del cavo D10.1 | ||||
| *76 | 938051 | 1.04 | 1.27 | |
| Cavo 10.7 (UTILIZZARE 714500=2X1 5M) | ||||
| *79 | 500247Z | 6.18 | 7.54 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *80 | 329744 | |||
| Copertura antipolvere (a) | ||||
| 1 | 329200 | 30.45 | 37.15 | |
| Copertura antipolvere (b) | ||||
| 2 | 329201 | 24.75 | 30.20 | |
| Molla | ||||
| 3 | 329204 | 2.10 | 2.56 | |
| PULSANTE | ||||
| 4 | 329202 | 1.05 | 1.28 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 5 | 301653 | 1.04 | 1.27 | |
| Piastra di vetro | ||||
| 6 | 329205 | 10.50 | 12.81 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 7 | 329206 | |||
| COPERTURA ANTIPOLVERE (C) NERO (VECCHIO 329206) | ||||
| 7A | 376176 | 3.15 | 3.84 | |
| VITE DI BLOCCO SIGILLANTE M5X12 | ||||
| 9 | 305568 | 1.05 | 1.28 | |
| Rondella | ||||
| 10 | 329736 | 2.10 | 2.56 | |
| Cuscinetto a sfere 6202vvcmps2s | ||||
| 11 | 6202VV | 7.05 | 8.60 | |
| Guardia inferiore (dal 04.2007 per Aus,nzl) | ||||
| 12 | 329216 | 11.10 | 13.54 | |
| Coperchio del cuscinetto | ||||
| 13 | 330043 | 2.10 | 2.56 | |
| Vite a macchina (con rondella speciale) M4x10 | ||||
| 14 | 307635 | 1.05 | 1.28 | |
| Boccola Distanziatrice | ||||
| 15 | 961366 | 1.04 | 1.27 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 16 | 608VVM | 5.70 | 6.95 | |
| Albero e set di ingranaggi | ||||
| 17 | 329197 | 17.74 | 21.64 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 18 | 329198 | |||
| Bussola (vecchia 961807Z) | ||||
| 19 | 961807 | 2.15 | 2.62 | |
| Molla di ritorno | ||||
| 20 | 957062 | 1.04 | 1.27 | |
| Rondella (a2) | ||||
| 21 | 329738 | 4.20 | 5.12 | |
| Rondella | ||||
| 21 | 993598 | 2.70 | 3.29 | |
| Anello D15.9/i.d.14.5 | ||||
| 22 | 990100 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 23A | 330742 | |||
| RONDINA | ||||
| 24 | 957064 | 4.50 | 5.49 | |
| Bullone M7x17.5 con rondella | ||||
| 25 | 957749 | 1.05 | 1.28 | |
| Vite della macchina M5X40 | ||||
| 26 | 303796 | 1.04 | 1.27 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 27 | 329193 | 22.83 | 27.85 | |
| Rondella di spinta | ||||
| 28 | 316394 | 3.30 | 4.03 | |
| Guarnizione Antipolvere (a) | ||||
| 29 | 330259 | 1.80 | 2.20 | |
| Guarnizione Antipolvere G18u/ua/ub e altri | ||||
| 29 | 315877 | 1.05 | 1.28 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 30 | 340715E | 39.88 | 48.65 | |
| INDUTTORE 110 VOLT | ||||
| 30 | 340715D | 37.24 | 45.43 | |
| Guida per ventilatore | ||||
| 31 | 329194 | 2.10 | 2.56 | |
| Indotto 110–120 V | ||||
| 32 | 360829U | 79.86 | 97.43 | |
| STATORE 230V | ||||
| 32 | 360829E | 76.04 | 92.77 | |
| Blocco | ||||
| 33 | 329195 | 2.10 | 2.56 | |
| Bullone (+hd.) M6x38 | ||||
| 34 | 329218 | 2.10 | 2.56 | |
| Vite meccanica (con rondelle) M4x10 (nero) | ||||
| 35 | 304043 | 1.05 | 1.28 | |
| Custodia del ingranaggio | ||||
| 36A | 330748 | 96.88 | 118.19 | |
| Cuscino C18dmr | ||||
| 37 | 961729 | 1.05 | 1.28 | |
| Vite (10 pezzi) | ||||
| 38 | 949794 | 1.65 | 2.01 | |
| Cuscinetto a sfere 6001vvcmps2l | ||||
| 39 | 6001VV | 6.60 | 8.05 | |
| Punto di contatto Portaspazzola | ||||
| 40 | 930703 | 2.40 | 2.93 | |
| Vite D5x70 | ||||
| 41 | 961400 | 1.04 | 1.27 | |
| Molla | ||||
| 42 | 941056 | 1.05 | 1.28 | |
| SPINA ELASTICA D6X32 (10 PEZZI) | ||||
| 43 | 949576 | 3.06 | 3.73 | |
| Bullone ad ala M6x12 | ||||
| 44 | 307947 | 1.35 | 1.65 | |
| Bullone (quadrato) M6x22 | ||||
| 45 | 329729 | 1.05 | 1.28 | |
| Anello M6 (vecchio 949425z , 10 pezzi) | ||||
| 46 | 949425 | 1.05 | 1.28 | |
| RONDINA | ||||
| 46A | 320975 | 1.05 | 1.28 | |
| O-ring (4pc-5) | ||||
| 47 | 307292 | 1.05 | 1.28 | |
| Piastra di base KS 60 | ||||
| 48 | 329199 | 39.88 | 48.65 | |
| Rondella elastica | ||||
| 49 | 942827 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 50 | 329730 | |||
| Vite di regolazione esagonale M5x8 | ||||
| 51 | 938477 | 1.05 | 1.28 | |
| Vite filettata D2.6x10 | ||||
| 52 | 323239 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 53 | 329740 | |||
| COPERTURA LED (B) VERDE (VECCHIO 329740) | ||||
| 53A | 375645 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 54 | 329732 | |||
| Portaspazzole di Carbone | ||||
| 55 | 958900 | 6.45 | 7.87 | |
| Spazzola di carbone (1 paio) | ||||
| 56 | 999056 | 6.45 | 7.87 | |
| Spazzola di carbone (1 paio) | ||||
| 56 | 999043 | 4.50 | 5.49 | |
| Cappuccio della spazzola | ||||
| 57 | 945161 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 59 | 329217 | |||
| Vite di taglio (con flangia) D5x25 (nera) | ||||
| 60 | 305558 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 61A | 330749 | |||
| MANIGLIA LATERALE (B) VERDE (VECCHIO 330749) | ||||
| 61B | 375643 | 6.60 | 8.05 | |
| LED 220v-240v | ||||
| 62 | 329742 | 33.96 | 41.43 | |
| Vite a Macchina (con Rondelle) M5x16 (Nera) | ||||
| 63 | 307294 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 64 | 329215 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 65 | 316229 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 66 | 329207 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 67 | 330044 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 68 | 329213 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 69 | 330045 | |||
| Interruttore | ||||
| 70 | 319503 | 12.60 | 15.37 | |
| Interruttore | ||||
| 71 | 324424 | 6.45 | 7.87 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 72 | 329214 | |||
| Morsetto | ||||
| 73 | 938307 | 2.13 | 2.59 | |
| Condensatore (vecchio 987178) | ||||
| 74 | 930039 | 1.95 | 2.38 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 75 | 959141 | 3.75 | 4.58 | |
| Boccola del cavo D10.1 | ||||
| 76 | 938051 | 1.04 | 1.27 | |
| Strip di serraggio (vecchio 994566) | ||||
| 77 | 937631 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 78 | 984750 | |||
| Cavo 3M 2 X 1,0 H05vv-f con spina 16a CEE | ||||
| 79 | 500461Z | 17.88 | 21.81 | |
| Cavo 10.7 (UTILIZZARE 714500=2X1 5M) | ||||
| 79 | 500247Z | 6.18 | 7.54 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 80 | 329744 | |||
| RONDELLA ONDULATA 12 MM NUOVA | ||||
| 81 | 375106 | 1.80 | 2.20 | |
| Maniglia (A+B) set verde (Vecchio 329214+329215) | ||||
| 82 | 376175 | 10.50 | 12.81 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 302756 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 940543 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 875769 | |||
