Qui troverai tutte le parti e i disegni disponibili di “Hikoki CD3605DAW2Z”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

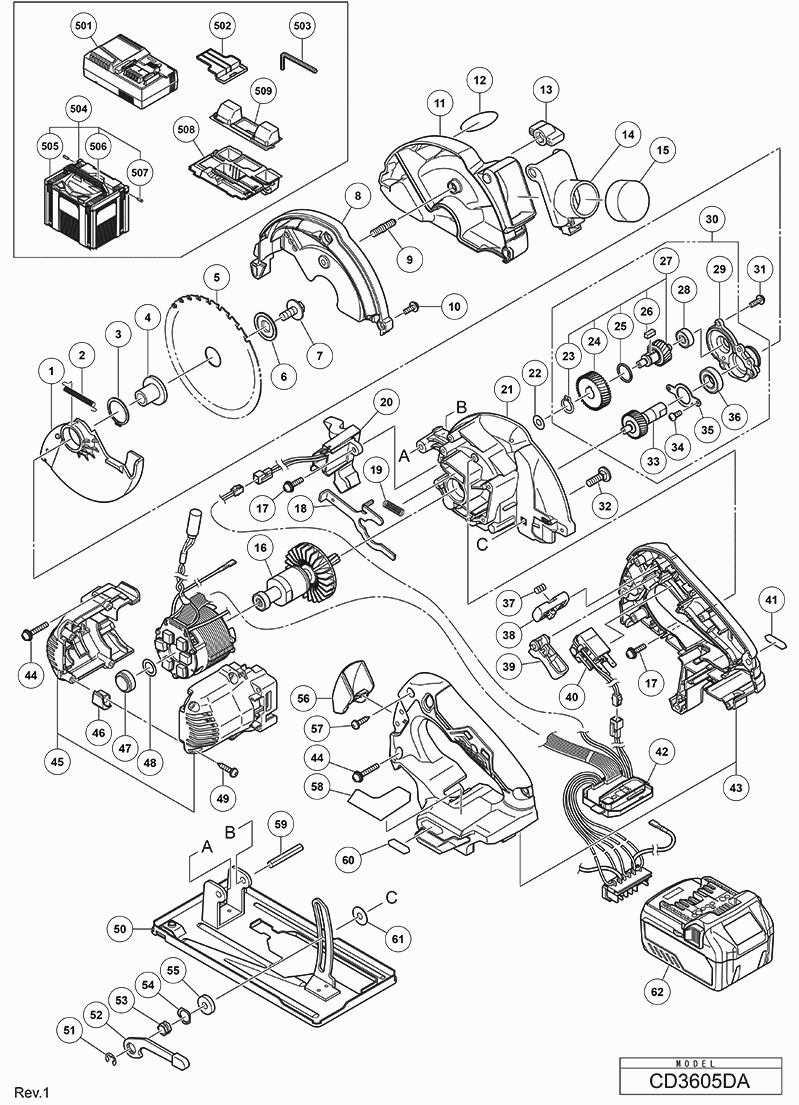

Disegni tecnici di Hikoki CD3605DAW2Z
Elenco parti di Hikoki CD3605DAW2Z
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Guardia inferiore | ||||
| 1 | 374360 | 3.30 | 4.03 | |
| Molla di ritorno | ||||
| 2 | 374253 | 1.04 | 1.27 | |
| Rondella elastica | ||||
| 3 | 939548 | 4.65 | 5.67 | |
| RONDÈLLA (A) | ||||
| 4 | 374254 | 4.05 | 4.94 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 5 | 374352 | |||
| RONDÈLLA (B) | ||||
| 6 | 374255 | 1.95 | 2.38 | |
| Bullone a flangia esagonale | ||||
| 7 | 338917 | 1.04 | 1.27 | |
| Copertura della sega (B) | ||||
| 8 | 374357 | 1.95 | 2.38 | |
| BULLONE SPECIALE | ||||
| 9 | 324894 | 9.45 | 11.53 | |
| Vite di Macchina M4x12 (nera) con Rondella | ||||
| 10 | 333781 | 1.20 | 1.46 | |
| COPERTURA DELLA SEGA (A) | ||||
| 11 | 374356 | 4.35 | 5.31 | |
| DADO AD ALA M6 | ||||
| 13 | 307882 | 3.75 | 4.58 | |
| COPERCHIO ANTI POLVERE | ||||
| 14 | 374347 | 1.04 | 1.27 | |
| CAPPELLO | ||||
| 15 | 324891 | 3.45 | 4.21 | |
| Montaggio del rotore Includ.23 | ||||
| 16 | 361100 | 34.10 | 41.60 | |
| Vite per Macchina (con rondelle) M4x14 (nero) | ||||
| 17 | 305691 | 1.05 | 1.28 | |
| LEVA DI BLOCCO | ||||
| 18 | 374247 | 1.04 | 1.27 | |
| Molla | ||||
| 19 | 334225 | 1.80 | 2.20 | |
| LED (A) | ||||
| 20 | 374241 | 4.95 | 6.04 | |
| Copertura ingranaggio (A) | ||||
| 21 | 375405 | 15.81 | 19.29 | |
| Rondella (a) | ||||
| 22 | 329975 | 6.45 | 7.87 | |
| Anello di Ritenzione per Albero D11 Fino a 9.2012 | ||||
| 23 | 316487 | 1.65 | 2.01 | |
| Primo Ingranaggio | ||||
| 24 | 338925 | 7.20 | 8.78 | |
| Anello O (s-15) | ||||
| 25 | 319567 | 1.65 | 2.01 | |
| Cuneo di montaggio 4x4x10 *td5-1-4* | ||||
| 26 | 930511 | 2.40 | 2.93 | |
| Secondo albero Ass'y Includi.2-5 | ||||
| 27 | 374250 | 18.70 | 22.81 | |
| Cuscinetto a sfere 606zzmc3ps2s | ||||
| 28 | 606ZZM | 15.40 | 18.79 | |
| SUPPORTO DEL CUSCINETTO | ||||
| 29 | 374239 | 5.55 | 6.77 | |
| MONTAGGIO DEL SUPPORTO DEL CUSCINETTO | ||||
| 30 | 374252 | 35.89 | 43.78 | |
| Vite della macchina M4x12 | ||||
| 31 | 951039 | 1.05 | 1.28 | |
| Bullone (Quadrato) M6X20 | ||||
| 32 | 375031 | 1.04 | 1.27 | |
| SET INGRANAGGI MANDRINO | ||||
| 33 | 374251 | 9.30 | 11.35 | |
| Vite a macchina M3x8 (10 pezzi) | ||||
| 34 | 949203 | 1.05 | 1.28 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 35 | 338922 | 1.04 | 1.27 | |
| Cuscinetto a sfere 6901vvm | ||||
| 36 | 6901VV | 9.60 | 11.71 | |
| Molla, acciaio non arrugginito | ||||
| 37 | 374781 | 1.04 | 1.27 | |
| POMELLO | ||||
| 38 | 374780 | 1.04 | 1.27 | |
| POMELLO DI BLOCCAGGIO | ||||
| 39 | 338899 | 1.04 | 1.27 | |
| INTERRUTTORE | ||||
| 40 | 371907 | 13.75 | 16.78 | |
| ETICHETTA MV (B) | ||||
| 41 | 373914 | 1.04 | 1.27 | |
| STATOR FET PCB ASS'Y | ||||
| 42 | 341046 | 103.95 | 126.82 | |
| SET DI MANICI (VERDE) | ||||
| 43 | 374302 | 12.00 | 14.64 | |
| Vite da macchina M4 (con rondelle) | ||||
| 44 | 375104 | 1.80 | 2.20 | |
| SET DI ALLOGGIAMENTO | ||||
| 45 | 374240 | 4.50 | 5.49 | |
| Cuscino | ||||
| 46 | 336554 | 1.04 | 1.27 | |
| Anello di gomma (1) | ||||
| 47 | 338928 | 1.04 | 1.27 | |
| Rondella (1) | ||||
| 48 | 375110 | 1.04 | 1.27 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 49 | 301653 | 1.04 | 1.27 | |
| Base (C) | ||||
| 50 | 374358 | 15.81 | 19.29 | |
| Rondella elastica | ||||
| 51 | 942827 | 1.04 | 1.27 | |
| LEVA | ||||
| 52 | 374246 | 2.70 | 3.29 | |
| DADO DI BLOCCO | ||||
| 53 | 374248 | 1.20 | 1.46 | |
| RONDELLA ONDULATA 12 MM NUOVA | ||||
| 54 | 375106 | 1.80 | 2.20 | |
| PORTANTE | ||||
| 55 | 374359 | 1.65 | 2.01 | |
| NUOVA COPERTA | ||||
| 56 | 338914 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 57 | 307811 | |||
| Spinotto D6x40 (10 Pezzi) | ||||
| 59 | 949686 | 6.75 | 8.24 | |
| ETICHETTA MV (A) | ||||
| 60 | 373913 | 1.04 | 1.27 | |
| RONDINA | ||||
| 61 | 320975 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 62 | 371750 | |||
| Cappuccio di protezione per batteria | ||||
| 502 | 329897 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 944459 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 337528 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 336472 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 336473 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 507 | 336474 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 508 | 375343 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 509 | 375344 | |||
