Qui troverai tutte le parti e i disegni disponibili di “Hikoki CC16SA”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

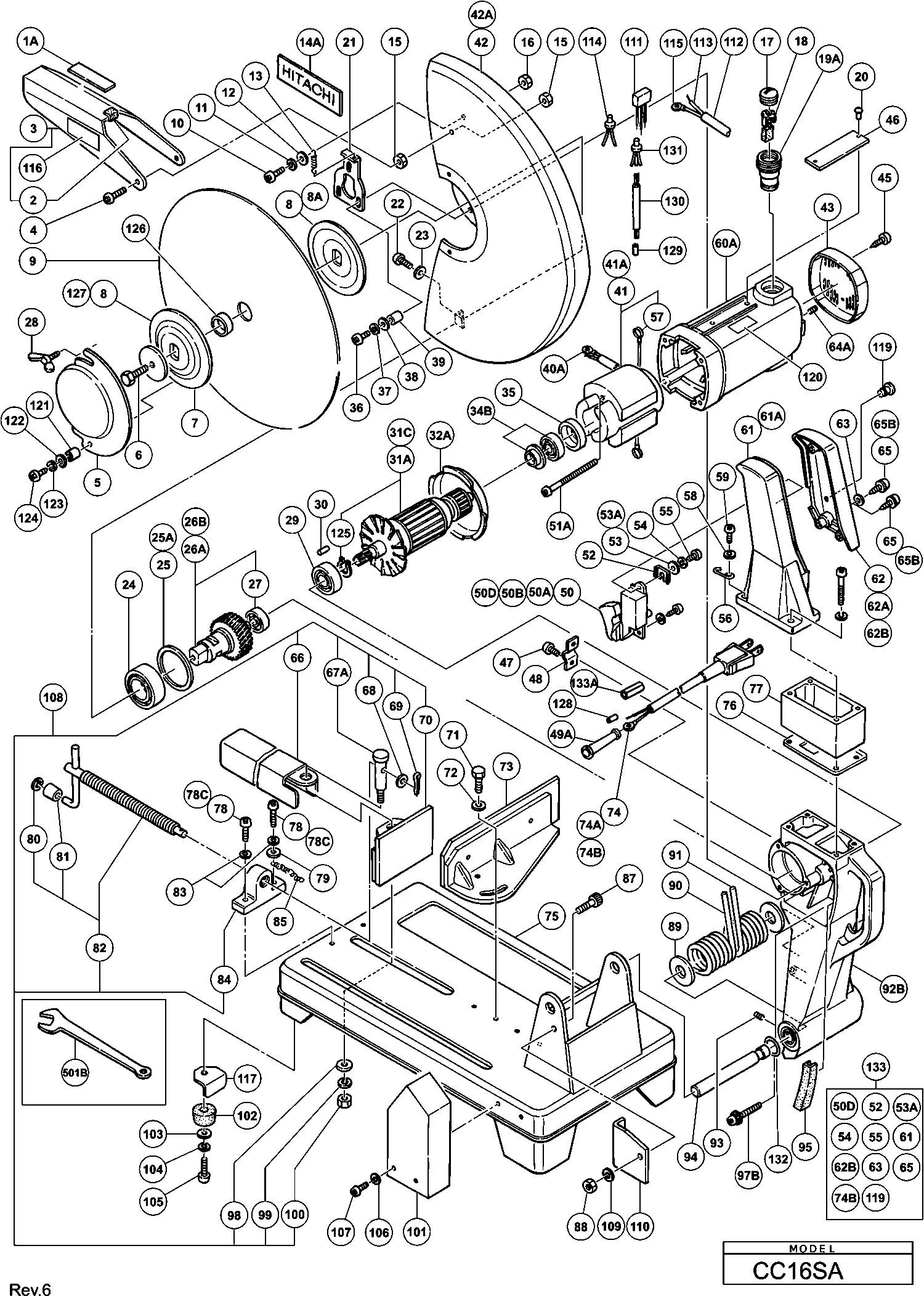

Disegni tecnici di Hikoki CC16SA
Elenco parti di Hikoki CC16SA
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Gomma del piede | ||||
| *102 | 964851 | 1.05 | 1.28 | |
| Rondella M6 (10 Pezzi) | ||||
| *103 | 949432 | 1.05 | 1.28 | |
| Rondella di molla M6 (vecchio 949455z, 10 pezzi) | ||||
| *104 | 949455 | 1.05 | 1.28 | |
| Vite della macchina M6x16 (10 pezzi) | ||||
| *105 | 949256 | 1.35 | 1.65 | |
| Spazzola di carbone (1 paio) | ||||
| *18 | 999044 | 4.50 | 5.49 | |
| Vite a farfalla M6x10 (10 pezzi) | ||||
| *28 | 949394 | 7.05 | 8.60 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *41 | 951909H | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| *42 | 951919 | |||
| Boccola del cavo D10.1 | ||||
| *49A | 938051 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *74 | 952806Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| *74A | 500455Z | |||
| Piastra marchio | ||||
| 1A | 975642 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 2 | 951880Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 3 | 951915 | |||
| Vite della macchina M6x16 (10 pezzi) | ||||
| 4 | 949256 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 5 | 951912Z | |||
| Vite (g) M10x20 | ||||
| 6 | 951480 | 1.05 | 1.28 | |
| RONDINA | ||||
| 7 | 965724 | 1.35 | 1.65 | |
| BINNENFLENS | ||||
| 8 | 951479 | 20.02 | 24.42 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 8A | 951918 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 9 | 951911Z | |||
| Vite per macchina M4x8 (10 pezzi) | ||||
| 10 | 949215 | 1.05 | 1.28 | |
| Rondella di molla M4 (10 pezzi) | ||||
| 11 | 949453 | 1.05 | 1.28 | |
| Rondella M4 (vecchio 949429z) | ||||
| 12 | 949429 | 1.05 | 1.28 | |
| Molla di arresto | ||||
| 13 | 951876 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 14A | 951653 | |||
| Dado M6 (10pcs) | ||||
| 15 | 949556 | 1.05 | 1.28 | |
| Dado M4 (10 Pezzi) | ||||
| 16 | 949554 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 17 | 978445 | |||
| Cappuccio della spazzola | ||||
| 17A | 940540 | 1.04 | 1.27 | |
| Spazzola di carbone (1 paio) | ||||
| 18 | 999044 | 4.50 | 5.49 | |
| Portaspazzole di carbonio (vecchio 500301) | ||||
| 19A | 980487 | 5.68 | 6.92 | |
| Rivetto D2,5x4,8 (10 pezzi) | ||||
| 20 | 949510 | 1.04 | 1.27 | |
| Leva di blocco (vecchio 951853z) | ||||
| 21 | 951853 | 9.60 | 11.71 | |
| Vite della macchina M5x12 (10 pezzi) | ||||
| 22 | 949237 | 1.05 | 1.28 | |
| Rondella M5 (vecchio 949431z, 10 pezzi) | ||||
| 23 | 949431 | 1.04 | 1.27 | |
| Cuscinetto a sfere 6206vvcmps2s | ||||
| 24 | 6206VV | 14.40 | 17.57 | |
| Non più disponibile, nessuna sostituzione | ||||
| 25 | 951516 | |||
| BEARING COLLAR | ||||
| 25A | 978965 | 6.54 | 7.98 | |
| AS (OUD 951873Z) | ||||
| 26A | 951523 | 60.00 | 73.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 26B | 314967 | |||
| Cuscinetto a sfere 6201vvcmps2s | ||||
| 27 | 6201VV | 6.45 | 7.87 | |
| Vite a farfalla M6x10 (10 pezzi) | ||||
| 28 | 949394 | 7.05 | 8.60 | |
| Cuscinetto a sfere 6202vvcmps2s | ||||
| 29 | 6202VV | 7.05 | 8.60 | |
| PENNA DI GOMMA (VECCHIA 976441) | ||||
| 30 | 946362 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 31A | 951908D | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 31C | 951908U | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 32A | 336529 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 34B | 317830 | |||
| CUSCINETTO | ||||
| 35 | 951878 | 14.70 | 17.93 | |
| Vite della macchina M6x25 (10 pezzi) | ||||
| 36 | 949260 | 1.35 | 1.65 | |
| Rondella di molla M6 (vecchio 949455z, 10 pezzi) | ||||
| 37 | 949455 | 1.05 | 1.28 | |
| Rondella | ||||
| 38 | 967329 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 39 | 951910Z | |||
| VINYL HULSJE | ||||
| 40A | 951916 | 5.04 | 6.15 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 41 | 951909J | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 42 | 951919 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 42A | 952830 | |||
| COPERTURA | ||||
| 43 | 974571 | 5.25 | 6.40 | |
| Vite D4 X 10 | ||||
| 45 | 974572 | 1.05 | 1.28 | |
| Vite per macchina M4x10 (10 pezzi) (VECCHIO 949216 | ||||
| 47 | 949216 | 1.05 | 1.28 | |
| SNOERKLEM | ||||
| 48 | 934028 | 1.00 | 1.22 | |
| Boccola del cavo D10.1 | ||||
| 49A | 938051 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 50 | 951864 | |||
| Interruttore (vecchio 951864z) | ||||
| 50A | 976825 | 22.00 | 26.84 | |
| Interruttore | ||||
| 50B | 951894 | 25.99 | 31.70 | |
| Interruttore | ||||
| 50D | 951894 | 25.99 | 31.70 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 51A | 320201 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 52 | 955835 | |||
| Rondella M4 (vecchio 949429z) | ||||
| 53 | 949429 | 1.05 | 1.28 | |
| Rondella M4 (vecchio 949429z) | ||||
| 53A | 949429 | 1.05 | 1.28 | |
| Rondella di molla M4 (10 pezzi) | ||||
| 54 | 949453 | 1.05 | 1.28 | |
| Vite D4 X 10 | ||||
| 55 | 974572 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 56 | 968523 | |||
| Contatto della spazzola di carbone (vecchio 957004 | ||||
| 57 | 998744 | 1.20 | 1.46 | |
| Rondella di molla M6 (vecchio 949455z, 10 pezzi) | ||||
| 58 | 949455 | 1.05 | 1.28 | |
| Casa (vecchia 951867z) | ||||
| 60A | 951867 | 64.21 | 78.34 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 61 | 951862Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 61A | 951882Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 62 | 951863 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 62A | 951897 | |||
| Coperchio manico (vecchio 951898) | ||||
| 62B | 320266 | 6.75 | 8.24 | |
| Rondella M4 (vecchio 949429z) | ||||
| 63 | 949429 | 1.05 | 1.28 | |
| INBUSSTELSCHROEF M4X8 | ||||
| 64A | 977089 | 1.00 | 1.22 | |
| Vite filettata (con flangia) D4x25 | ||||
| 65B | 306999 | 1.04 | 1.27 | |
| TAPPING SCREW (W/SP.WASHER) D4X25 | ||||
| 65S | 977126 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 66 | 951859Z | |||
| Non più disponibile, nessuna sostituzione | ||||
| 67A | 951850 | |||
| Rondella M8 (10 Pezzi) | ||||
| 68 | 949433 | 1.05 | 1.28 | |
| Spillo diviso D3x15 (10 pezzi) | ||||
| 69 | 949537 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 70 | 951845 | |||
| BOUT M10X20 ( 10 STUKS ) | ||||
| 71 | 949638 | 2.94 | 3.59 | |
| Rondella M10 (Vecchio 949434z, 10 Pezzi) | ||||
| 72 | 949434 | 1.35 | 1.65 | |
| MATERIAALAANSLAG (B) | ||||
| 73 | 951914 | 13.48 | 16.45 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 74 | 952806Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 74A | 500455Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 74B | 500453Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 75 | 951913 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 76 | 951877Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 77 | 951900Z | |||
| BOLT (W/WASHER M8X25 | ||||
| 78C | 978930 | 1.00 | 1.22 | |
| MACHINESCHROEF M8 X25 (10 STUKS) | ||||
| 78S | 949789 | 1.98 | 2.42 | |
| Rondella di chiusura M8 (10 pezzi) | ||||
| 79 | 949426 | 1.05 | 1.28 | |
| Anello di ritenzione D6 | ||||
| 80 | 955479 | 1.05 | 1.28 | |
| MANICOTTO FILETTATO | ||||
| 81 | 971563 | 1.05 | 1.28 | |
| SCHROEFAS | ||||
| 82 | 951472 | 12.87 | 15.70 | |
| Rondella di sicurezza M8 (10 pezzi) | ||||
| 83 | 949457 | 1.05 | 1.28 | |
| HOUDER | ||||
| 84 | 951846 | 9.00 | 10.98 | |
| Catena 03-1 5x 2,5 DIN 8187 | ||||
| 85 | 968520 | 2.10 | 2.56 | |
| Bullone M8x25 (vecchio 949760z, 10 pezzi) | ||||
| 87 | 949760 | 5.55 | 6.77 | |
| Dado M8 (10 Pezzi) | ||||
| 88 | 949558 | 1.05 | 1.28 | |
| Rondella M16 | ||||
| 89 | 955818 | 1.05 | 1.28 | |
| Molla (b) | ||||
| 90 | 951476 | 7.35 | 8.97 | |
| Molla (a) Dh18vb | ||||
| 91 | 951475 | 7.35 | 8.97 | |
| Custodia del ingranaggio | ||||
| 92B | 951847 | 87.59 | 106.86 | |
| Vite a brugola M5x16 | ||||
| 93 | 971884 | 1.05 | 1.28 | |
| AS | ||||
| 94 | 951474 | 3.72 | 4.54 | |
| Cuscino in gomma (b) | ||||
| 95 | 955868 | 3.60 | 4.39 | |
| Vite a taglio (con flangia) D5x50 | ||||
| 97B | 317449 | 1.65 | 2.01 | |
| Rondella | ||||
| 98 | 965077 | 1.05 | 1.28 | |
| Rondella M10 (10 pezzi) | ||||
| 99 | 949458 | 1.05 | 1.28 | |
| Dado M10 (10 Pezzi) | ||||
| 100 | 949560 | 2.40 | 2.93 | |
| Arrestatore di scintille | ||||
| 101 | 951477 | 6.60 | 8.05 | |
| Gomma del piede | ||||
| 102 | 964851 | 1.05 | 1.28 | |
| Gomma del piede | ||||
| 102S | 964851 | 1.05 | 1.28 | |
| Rondella M6 (10 Pezzi) | ||||
| 103 | 949432 | 1.05 | 1.28 | |
| Rondella M6 (10 Pezzi) | ||||
| 103S | 949432 | 1.05 | 1.28 | |
| Rondella di molla M6 (vecchio 949455z, 10 pezzi) | ||||
| 104 | 949455 | 1.05 | 1.28 | |
| Rondella di molla M6 (vecchio 949455z, 10 pezzi) | ||||
| 104S | 949455 | 1.05 | 1.28 | |
| Vite della macchina M6x16 (10 pezzi) | ||||
| 105 | 949256 | 1.35 | 1.65 | |
| Vite della macchina M6x16 (10 pezzi) | ||||
| 105S | 949256 | 1.35 | 1.65 | |
| Rondella di molla M5 (10 pezzi) | ||||
| 106 | 949454 | 1.04 | 1.27 | |
| Vite della macchina M5x10 (10 pezzi) | ||||
| 107 | 949236 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 108 | 951906Z | |||
| Rondella di sicurezza M8 (10 pezzi) | ||||
| 109 | 949457 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 110 | 951917 | |||
| CONDENSATORE | ||||
| 111 | 965141 | 11.85 | 14.46 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 114 | 959140 | 3.30 | 4.03 | |
| Scheda di contatto | ||||
| 115 | 938108 | 1.20 | 1.46 | |
| Base piastra di gomma (vecchia 964943z) | ||||
| 117 | 951888 | 4.50 | 5.49 | |
| Bottone bloccante | ||||
| 119 | 951895 | 3.30 | 4.03 | |
| Rondella | ||||
| 121 | 974484 | 1.05 | 1.28 | |
| Rondella | ||||
| 122 | 967329 | 1.05 | 1.28 | |
| Rondella di molla M6 (vecchio 949455z, 10 pezzi) | ||||
| 123 | 949455 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 124 | 949254 | |||
| Anello di sicurezza D15 (10 pezzi) | ||||
| 125 | 939544 | 2.13 | 2.59 | |
| MANICOTTO FILETTATO | ||||
| 126 | 971937 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 127 | 314968 | |||
| Manicotto filettato per cavo | ||||
| 128 | 981373 | 1.05 | 1.28 | |
| Manicotto filettato per cavo | ||||
| 129 | 981373 | 1.05 | 1.28 | |
| Cavo interno | ||||
| 130 | 317429 | 1.65 | 2.01 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 131 | 959141 | 3.75 | 4.58 | |
| Anello O (ap-24) | ||||
| 132 | 997392 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 133 | 323246 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 501B | 318311 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 901 | 306859 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 902 | 978959 | |||
