Qui troverai tutte le parti e i disegni disponibili di “Hikoki C9U3”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

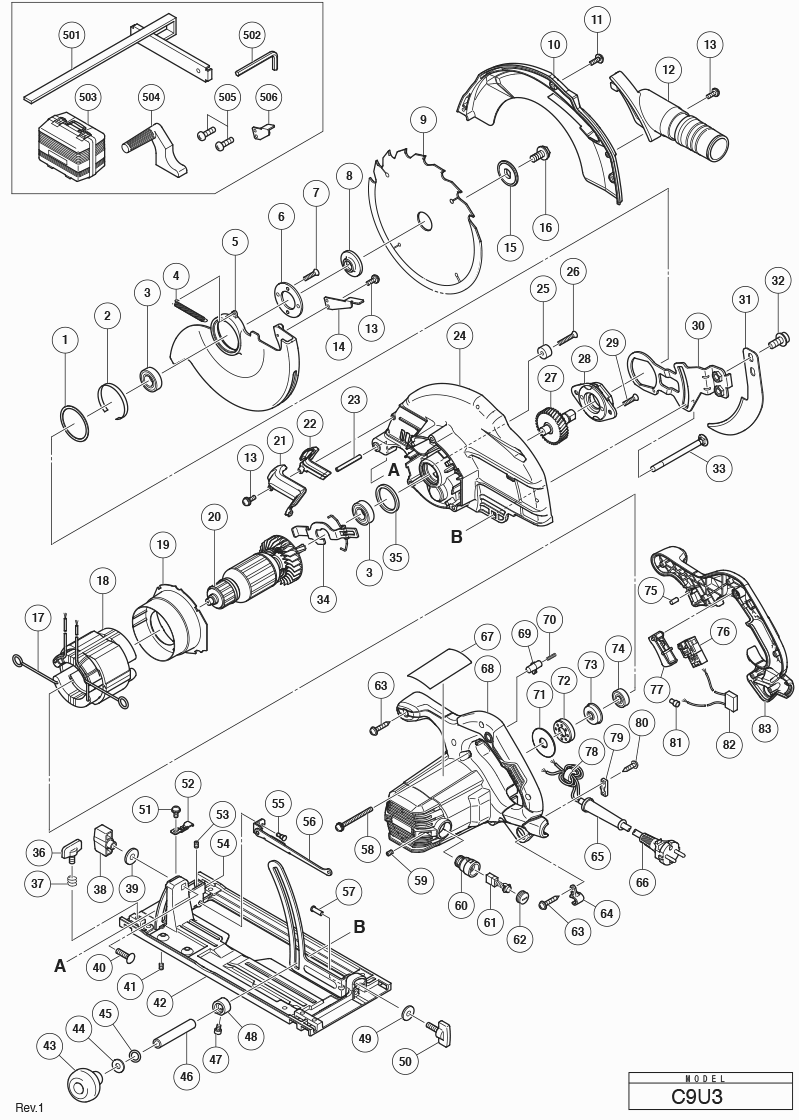

Disegni tecnici di Hikoki C9U3
Elenco parti di Hikoki C9U3
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| *18 | 340942G | 36.71 | 44.79 | |
| INDUTTORE 110 VOLT | ||||
| *18 | 340942J | 34.26 | 41.80 | |
| STATORE 230V | ||||
| *20 | 361033E | 46.20 | 56.36 | |
| INDOTTO 110 V | ||||
| *20 | 361033C | 43.12 | 52.61 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *66 | 500455Z | |||
| Cassetta del rivestimento DUO 110 - Set | ||||
| *68B | 373924 | 23.93 | 29.19 | |
| Rondella (a) | ||||
| *8 | 370271 | 2.25 | 2.74 | |
| Rondella (a) | ||||
| *8 | 370272 | 2.25 | 2.74 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *9 | 326830 | |||
| Rondella | ||||
| 1 | 370540 | 1.04 | 1.27 | |
| Guida per il tavolo rotante C8fc | ||||
| 2 | 998887 | 9.30 | 11.35 | |
| Cuscinetto a sfere 6202vvcmps2s | ||||
| 3 | 6202VV | 7.05 | 8.60 | |
| Molla di ritorno | ||||
| 4 | 370543 | 1.65 | 2.01 | |
| Guardia inferiore | ||||
| 5 | 370283 | 13.80 | 16.84 | |
| Copricuscinetto | ||||
| 6 | 370277 | 1.04 | 1.27 | |
| Piastra di bloccaggio sigillante Vite M5x14 | ||||
| 7 | 992013 | 1.05 | 1.28 | |
| Rondella (a) | ||||
| 8 | 370272 | 2.25 | 2.74 | |
| Rondella (a) | ||||
| 8 | 370271 | 2.25 | 2.74 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 9 | 326830 | |||
| Copertura della sega | ||||
| 10 | 370280 | 11.10 | 13.54 | |
| Copertura della sega | ||||
| 10A | 370280 | 11.10 | 13.54 | |
| Vite della macchina M4x12 | ||||
| 11 | 951039 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 12 | 997247 | |||
| Vite di Macchina M4x12 (nera) con Rondella | ||||
| 13 | 935196 | 1.04 | 1.27 | |
| Leva | ||||
| 14 | 370542 | 1.04 | 1.27 | |
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 15 | 370279 | 2.25 | 2.74 | |
| Vite esagonale Hd. M8x15.5 C9bu2 | ||||
| 16 | 324662 | 1.95 | 2.38 | |
| Punto di contatto Portaspazzola | ||||
| 17 | 937623 | 1.04 | 1.27 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 18 | 340942G | 36.71 | 44.79 | |
| INDUTTORE 110 VOLT | ||||
| 18 | 340942J | 34.26 | 41.80 | |
| Guida ventilatore | ||||
| 19 | 370292 | 1.35 | 1.65 | |
| STATORE 230V | ||||
| 20 | 361033E | 46.20 | 56.36 | |
| INDOTTO 110 V | ||||
| 20 | 361033C | 43.12 | 52.61 | |
| Guida al flusso (b) | ||||
| 21 | 370282 | 1.04 | 1.27 | |
| Guida al flusso (a) | ||||
| 22 | 370281 | 1.04 | 1.27 | |
| Spinotto a rullo D8x50 (10 pezzi) | ||||
| 23 | 949884 | 10.65 | 12.99 | |
| Coperchio del ingranaggio | ||||
| 24 | 370544 | 26.26 | 32.04 | |
| Cuscino C18dmr | ||||
| 25 | 337080 | 1.05 | 1.28 | |
| Vite (10 pezzi) | ||||
| 26 | 949794 | 1.65 | 2.01 | |
| Set di spindle e ingranaggi | ||||
| 27 | 370276 | 11.55 | 14.09 | |
| SUPPORTO DEL CUSCINETTO | ||||
| 28 | 370275 | 5.40 | 6.59 | |
| Vite a testa piatta Seal Lock M6x14 | ||||
| 29 | 303797 | 1.05 | 1.28 | |
| BRACCIO | ||||
| 30 | 370297 | 5.70 | 6.95 | |
| Coltello di sfondamento | ||||
| 31 | 370298 | 4.35 | 5.31 | |
| Bullone esagonale a brugola M8 | ||||
| 32 | 370287 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 33 | 370266 | |||
| GRUPPO BULLONE DIAGONALE M8 (VECCHIO 370266) | ||||
| 33A | 378198 | 2.40 | 2.93 | |
| Leva di bloccaggio | ||||
| 34 | 370291 | 1.50 | 1.83 | |
| Anello di gomma (1) | ||||
| 35 | 303792 | 1.05 | 1.28 | |
| Bullone ad Ala M6x15 | ||||
| 36 | 301806 | 1.05 | 1.28 | |
| Molla (vecchio 996224) | ||||
| 37 | 947859 | 1.04 | 1.27 | |
| Dado ad alette M8 | ||||
| 38 | 324658 | 3.00 | 3.66 | |
| Rondella M8 (10 Pezzi) | ||||
| 39 | 949433 | 1.05 | 1.28 | |
| Bullone (quadrato) M8x30 | ||||
| 40 | 302457 | 1.04 | 1.27 | |
| Vite di regolazione M6x6 | ||||
| 41 | 302469 | 1.05 | 1.28 | |
| GRANO NYLOCK M6 NUOVO | ||||
| 41A | 379529 | 1.00 | 1.22 | |
| Ass'y di base Incl.57 | ||||
| 42 | 370294 | 24.89 | 30.36 | |
| PULSANTE | ||||
| 43 | 324660 | 4.35 | 5.31 | |
| Rondella M8 (10 Pezzi) | ||||
| 44 | 949433 | 1.05 | 1.28 | |
| O-RING (P-7) (VECCHIO 676531) | ||||
| 45 | 889335 | 1.00 | 1.22 | |
| Manicotto (a) | ||||
| 46 | 370267 | 4.20 | 5.12 | |
| Bullone a testa esagonale di bloccaggio M4x6 | ||||
| 47 | 370278 | 1.04 | 1.27 | |
| Manicotto (b) | ||||
| 48 | 370268 | 3.00 | 3.66 | |
| Anello M6 (vecchio 949425z , 10 pezzi) | ||||
| 49 | 949425 | 1.05 | 1.28 | |
| Vite a Farfalla M6x22 | ||||
| 50 | 322959 | 1.05 | 1.28 | |
| Vite a macchina M4 | ||||
| 51 | 331003 | 1.95 | 2.38 | |
| FERMAGLIO PER CAVO | ||||
| 52 | 324659 | 1.95 | 2.38 | |
| Vite di bloccaggio esagonale M5x6 | ||||
| 53 | 319541 | 1.50 | 1.83 | |
| Piastra di bisezione | ||||
| 54 | 308481 | 4.65 | 5.67 | |
| Spinotto a gradini | ||||
| 55 | 370295 | 1.04 | 1.27 | |
| Piastra | ||||
| 56 | 370296 | 1.80 | 2.20 | |
| Rivetto D6x17 | ||||
| 57 | 308480 | 1.05 | 1.28 | |
| Vite Macchina M5x50 | ||||
| 58 | 997841 | 1.05 | 1.28 | |
| Vite di regolazione esagonale M5x8 | ||||
| 59 | 938477 | 1.05 | 1.28 | |
| Portaspazzole di Carbone | ||||
| 60 | 983362 | 6.45 | 7.87 | |
| Spazzola di carbone (1 paio) | ||||
| 61 | 999038 | 9.30 | 11.35 | |
| Cappuccio della spazzola | ||||
| 62 | 961781 | 2.55 | 3.11 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 63 | 301653 | 1.04 | 1.27 | |
| Portacavo | ||||
| 64 | 370269 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 65 | 953327 | |||
| Cavo di 5m 2 X 1,0 W/Plug 13a/250v Per Gbr | ||||
| 66 | 500440Z | 20.49 | 24.99 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 68 | 370289 | |||
| Cassetta del rivestimento DUO 110 - Set | ||||
| 68A | 373924 | 23.93 | 29.19 | |
| Pulsante di blocco Off tranne per Saf | ||||
| 69 | 370262 | 1.04 | 1.27 | |
| Molla (a) Dh18vb | ||||
| 70 | 335465 | 1.04 | 1.27 | |
| Diaframma | ||||
| 71 | 992926 | 1.05 | 1.28 | |
| Boccola in gomma | ||||
| 72 | 370628 | 1.04 | 1.27 | |
| CUSCINETTO | ||||
| 73 | 325355 | 3.00 | 3.66 | |
| Cuscinetto a sfera 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 74 | 6000VV | 6.15 | 7.50 | |
| PENNA DI GOMMA | ||||
| 75 | 931701 | 1.05 | 1.28 | |
| INTERRUTTORE | ||||
| 76 | 370260 | 13.75 | 16.78 | |
| GRILLETTO | ||||
| 77 | 370261 | 1.04 | 1.27 | |
| Tubo termoretraibile | ||||
| 78 | 334379 | 4.65 | 5.67 | |
| Strip di serraggio (vecchio 994566) | ||||
| 79 | 937631 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 80 | 984750 | |||
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 81 | 959141 | 3.75 | 4.58 | |
| Condensatore (vecchio 987178) | ||||
| 82 | 930039 | 1.95 | 2.38 | |
| Coprimerella | ||||
| 83 | 370290 | 10.35 | 12.63 | |
| PIASTRA (C) | ||||
| 84 | 371211 | 1.05 | 1.28 | |
| Vite di Macchina M4x12 (nera) con Rondella | ||||
| 85 | 935196 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 303888 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 872422 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 370627 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 303811 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 323208 | |||
| LEVA | ||||
| 506 | 370264 | 1.04 | 1.27 | |
