Qui troverai tutte le parti e i disegni disponibili di “Hikoki C8FSHE”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

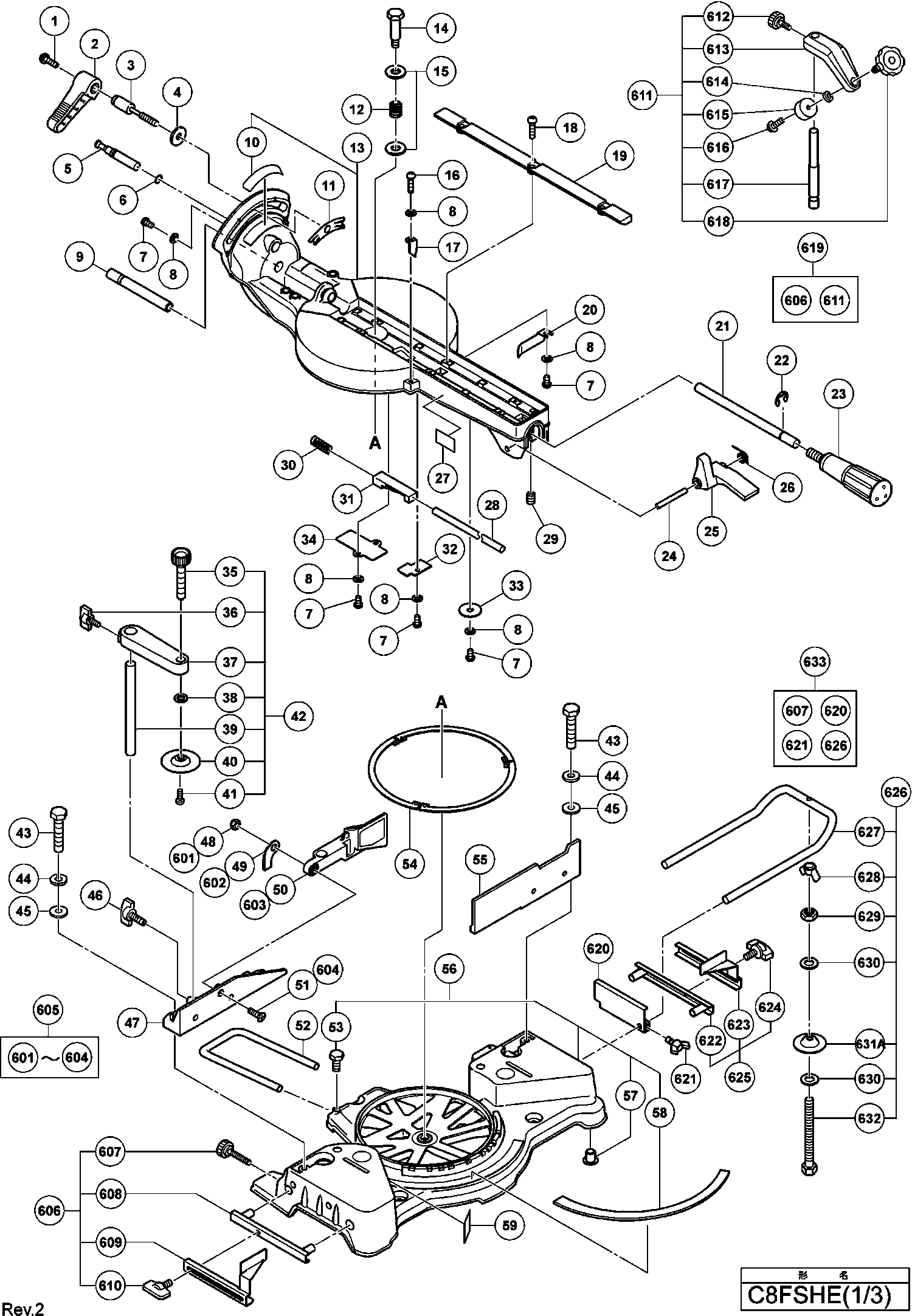

Disegni tecnici di Hikoki C8FSHE
Elenco parti di Hikoki C8FSHE
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cavo 10.7 (UTILIZZARE 714500=2X1 5M) | ||||
| *110 | 500247Z | 6.18 | 7.54 | |
| Clip di Nylon | ||||
| *112 | 948614 | 1.05 | 1.28 | |
| Spazzola di carbone (1 coppia) | ||||
| *160 | 999001 | 6.75 | 8.24 | |
| Alimentazione commutata Ass'y | ||||
| *165 | 329488 | 49.36 | 60.22 | |
| Interruttore | ||||
| *165 | 336581 | 20.08 | 24.49 | |
| Cavo interno (g) | ||||
| *169 | 329461 | 2.10 | 2.56 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| *181 | 340729E | 32.31 | 39.42 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| *181 | 340729G | 26.40 | 32.21 | |
| STATORE 230V | ||||
| *187 | 360839E | 41.80 | 51.00 | |
| STATORE 230V | ||||
| *187 | 360839G | 36.44 | 44.45 | |
| Portaguida per Europa, modello (i) | ||||
| *209 | 335780 | 2.70 | 3.29 | |
| Anello di riempimento D25.4 | ||||
| *212 | 976819 | 4.80 | 5.86 | |
| Vite di Macchina M4x12 (nera) con Rondella | ||||
| 1 | 935196 | 1.04 | 1.27 | |
| Leva di bloccaggio | ||||
| 2 | 312488 | 9.21 | 11.24 | |
| Bullone (mano sinistra) D10 | ||||
| 3 | 329409 | 4.20 | 5.12 | |
| Rondella | ||||
| 4 | 965077 | 1.05 | 1.28 | |
| Chiodo Fisso Fino 11.2014 | ||||
| 5 | 325028 | 4.20 | 5.12 | |
| Anello di gomma | ||||
| 6 | 996407 | 1.05 | 1.28 | |
| Vite per macchina M4x8 (10 pezzi) | ||||
| 7 | 949215 | 1.05 | 1.28 | |
| Rondella M4 (vecchio 949429z) | ||||
| 8 | 949429 | 1.05 | 1.28 | |
| BARRA TOMMY | ||||
| 9 | 320141 | 10.20 | 12.44 | |
| Scala (b) | ||||
| 10 | 329417 | 2.10 | 2.56 | |
| Liner (a) | ||||
| 11 | 329408 | 1.20 | 1.46 | |
| Molla | ||||
| 12 | 312481 | 2.55 | 3.11 | |
| TAVOLO ROTANTE | ||||
| 13 | 329422 | 87.45 | 106.69 | |
| TAVOLO ROTANTE | ||||
| 13A | 329422 | 87.45 | 106.69 | |
| Albero (b) | ||||
| 14 | 329418 | 3.00 | 3.66 | |
| Rondella M12 (Vecchio 949437z, 10 Pezzi) | ||||
| 15 | 949437 | 1.95 | 2.38 | |
| Vite per macchina M4x12 (10 pezzi) | ||||
| 16 | 949217 | 1.05 | 1.28 | |
| INDICATORE | ||||
| 17 | 321329 | 1.65 | 2.01 | |
| Vite della macchina M6x16 (10 pezzi) | ||||
| 18 | 949256 | 1.35 | 1.65 | |
| Guida lama di sega | ||||
| 19 | 329421 | 2.10 | 2.56 | |
| Distanziale (a) C8fshe, C8fse | ||||
| 20 | 321342 | 1.65 | 2.01 | |
| Albero (a) C10fsh (fino al 08.2008) | ||||
| 21 | 329416 | 1.20 | 1.46 | |
| Rondella | ||||
| 22 | 673489 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 23 | 322283 | |||
| MANIGLIA LATERALE (VECCHIO 322283/322898) | ||||
| 23A | 376050 | 1.20 | 1.46 | |
| Albero del leva | ||||
| 24 | 321339 | 1.80 | 2.20 | |
| Leva C8fshe, C8fse | ||||
| 25 | 321338 | 1.65 | 2.01 | |
| Molla | ||||
| 26 | 321340 | 1.80 | 2.20 | |
| Albero (c) (fino al 08.2008) | ||||
| 28 | 329415 | 2.10 | 2.56 | |
| Vite M6x6 | ||||
| 29 | 987860 | 1.05 | 1.28 | |
| Molla (e) | ||||
| 30 | 321417 | 3.45 | 4.21 | |
| Fermaglio | ||||
| 31 | 322280 | 4.95 | 6.04 | |
| COPERTURA | ||||
| 32 | 324395 | 1.50 | 1.83 | |
| Rondella di spinta | ||||
| 33 | 875249 | 1.35 | 1.65 | |
| Copertura del Perno | ||||
| 34 | 321336 | 1.65 | 2.01 | |
| Bolt della manopola M10x66 | ||||
| 35 | 302522 | 9.60 | 11.71 | |
| Bullone ad Ala M6x15 | ||||
| 36 | 301806 | 1.05 | 1.28 | |
| Rondella M6 (10 Pezzi) | ||||
| 38 | 949432 | 1.05 | 1.28 | |
| Albero della morsa | ||||
| 39 | 329859 | 2.10 | 2.56 | |
| Piastra di serraggio CS 50 EB | ||||
| 40 | 302532 | 2.40 | 2.93 | |
| Vite per macchina M4x10 (10 pezzi) (VECCHIO 949216 | ||||
| 41 | 949216 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 42 | 329860 | |||
| Vite M8x35 (10 Pezzi) | ||||
| 43 | 949678 | 2.55 | 3.11 | |
| Rondella di sicurezza M8 (10 pezzi) | ||||
| 44 | 949457 | 1.05 | 1.28 | |
| Rondella M8 (10 Pezzi) | ||||
| 45 | 949433 | 1.05 | 1.28 | |
| VITE A FARFALLA (A) | ||||
| 46 | 307937 | 1.05 | 1.28 | |
| Morsa (b) | ||||
| 47 | 329420 | 13.35 | 16.29 | |
| Supporto | ||||
| 52 | 998844 | 7.95 | 9.70 | |
| Vite M6x10 (10 pezzi) | ||||
| 53 | 949610 | 1.20 | 1.46 | |
| Guida per il tavolo rotante C8fc | ||||
| 54 | 324400 | 1.50 | 1.83 | |
| Guida (a) C12fch | ||||
| 55 | 329419 | 14.70 | 17.93 | |
| Piastra di base KS 60 | ||||
| 56 | 329414 | 113.99 | 139.06 | |
| Base gomma | ||||
| 57 | 323606 | 1.05 | 1.28 | |
| Scala (a) | ||||
| 58 | 315210 | 5.85 | 7.14 | |
| Vite per macchina M4x8 (10 pezzi) | ||||
| 81 | 949215 | 1.05 | 1.28 | |
| Rondella M4 (vecchio 949429z) | ||||
| 82 | 949429 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 83 | 329491 | |||
| MANICOTTO ESATRICO | ||||
| 84 | 322889 | 1.05 | 1.28 | |
| Molla | ||||
| 85 | 329410 | 9.60 | 11.71 | |
| Grano esagonale incassato M8x10 | ||||
| 86 | 961554 | 1.00 | 1.22 | |
| Cerniera (a) | ||||
| 87 | 329427 | 117.84 | 143.76 | |
| REGOLATORE | ||||
| 88 | 319270 | 5.85 | 7.14 | |
| Vite della macchina M5x12 (10 pezzi) | ||||
| 89 | 949237 | 1.05 | 1.28 | |
| Distanziatore M4 | ||||
| 90 | 998980 | 1.04 | 1.27 | |
| Asta di collegamento | ||||
| 91A | 329411 | 7.35 | 8.97 | |
| BARRA TOMMY | ||||
| 92 | 320141 | 10.20 | 12.44 | |
| Base gomma | ||||
| 93 | 323606 | 1.05 | 1.28 | |
| Anello O (p-6) | ||||
| 94 | 984528 | 1.05 | 1.28 | |
| Perno di arresto compreso.94 | ||||
| 95 | 302518 | 4.50 | 5.49 | |
| Vite della frizione | ||||
| 96 | 305180 | 4.50 | 5.49 | |
| Molla della frizione | ||||
| 97 | 305179 | 1.05 | 1.28 | |
| RONDELLA DI REGOLAZIONE | ||||
| 98 | 962614 | 1.04 | 1.27 | |
| Piastra (b) | ||||
| 99 | 319268 | 1.65 | 2.01 | |
| Molla | ||||
| 100 | 319267 | 1.50 | 1.83 | |
| Molla della frizione | ||||
| 101 | 305179 | 1.05 | 1.28 | |
| Molla | ||||
| 102 | 319267 | 1.50 | 1.83 | |
| Vite di bloccaggio esagonale M5x6 | ||||
| 103 | 319541 | 1.50 | 1.83 | |
| Copertura (a) | ||||
| 104 | 319271 | 15.54 | 18.96 | |
| Piatto (a) | ||||
| 105 | 322291 | 3.30 | 4.03 | |
| Supporto (b) | ||||
| 106 | 319269 | 7.80 | 9.52 | |
| Marcatore Laser | ||||
| 107 | 329863 | 43.18 | 52.67 | |
| Vite per macchina M4x12 (10 pezzi) | ||||
| 108 | 949217 | 1.05 | 1.28 | |
| Cavo 10.7 (UTILIZZARE 714500=2X1 5M) | ||||
| 110 | 500247Z | 6.18 | 7.54 | |
| Vite di Macchina M4x12 (nera) con Rondella | ||||
| 111 | 935196 | 1.04 | 1.27 | |
| Clip di Nylon | ||||
| 112 | 948614 | 1.05 | 1.28 | |
| Clip di Nylon | ||||
| 112 | 948193 | 1.05 | 1.28 | |
| Supporto | ||||
| 113 | 329492 | 7.95 | 9.70 | |
| CUSCINETTO | ||||
| 114 | 329424 | 30.80 | 37.58 | |
| RONDINA | ||||
| 115 | 326141 | 7.80 | 9.52 | |
| PULSANTE M6X25 | ||||
| 116 | 324418 | 3.00 | 3.66 | |
| Molla (vecchio 996224) | ||||
| 117 | 947859 | 1.04 | 1.27 | |
| Vite a brugola con blocco di sicurezza M6x10 | ||||
| 118 | 307956 | 1.05 | 1.28 | |
| Vite per macchina M4x12 (10 pezzi) | ||||
| 119 | 949217 | 1.05 | 1.28 | |
| INDICATORE | ||||
| 120 | 321329 | 1.65 | 2.01 | |
| Vite di Regolazione a Chiave Esagonale M6x8 | ||||
| 121 | 301575 | 1.05 | 1.28 | |
| Vite di taglio (con flangia) D5x25 (nera) | ||||
| 122 | 305558 | 1.04 | 1.27 | |
| BULLONE NYLOCK M8 X 25 | ||||
| 123 | 303409 | 1.00 | 1.22 | |
| Supporto (a) | ||||
| 124 | 329428 | 72.19 | 88.07 | |
| Supporto | ||||
| 125 | 324372 | 7.50 | 9.15 | |
| Bullone a testa | ||||
| 126 | 998879 | 1.05 | 1.28 | |
| Guardia (a) Per Europa, modello (s) | ||||
| 127 | 321333 | 11.85 | 14.46 | |
| Supporto | ||||
| 128 | 321394 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 151 | 984750 | |||
| Boccola del cavo D10.1 | ||||
| 152 | 938051 | 1.04 | 1.27 | |
| Strip di serraggio (vecchio 994566) | ||||
| 153 | 937631 | 1.04 | 1.27 | |
| Boccola del cavo | ||||
| 154 | 319349 | 1.50 | 1.83 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 155 | 329490 | 34.24 | 41.77 | |
| Vite di macchina (con rondelle) M5x40 (nero) | ||||
| 157 | 322123 | 1.65 | 2.01 | |
| Vite di regolazione esagonale M5x8 | ||||
| 158 | 938477 | 1.05 | 1.28 | |
| Portaspazzole di Carbone | ||||
| 159 | 957571 | 2.40 | 2.93 | |
| Spazzola di carbone (1 coppia) | ||||
| 160 | 999001 | 6.75 | 8.24 | |
| Cappuccio della spazzola | ||||
| 161 | 931266 | 1.04 | 1.27 | |
| Vite a taglio (classe 2) D4x14, C 8fshe | ||||
| 162 | 303970 | 1.05 | 1.28 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 163 | 301653 | 1.04 | 1.27 | |
| Copertura del Manico | ||||
| 164 | 329438 | 15.81 | 19.29 | |
| Alimentazione commutata Ass'y | ||||
| 165 | 329488 | 49.36 | 60.22 | |
| Interruttore | ||||
| 165 | 336581 | 20.08 | 24.49 | |
| Tubo termoretraibile | ||||
| 166 | 324518 | 12.15 | 14.82 | |
| Tubo termoretraibile | ||||
| 166A | 334379 | 4.65 | 5.67 | |
| Interruttore | ||||
| 167 | 319503 | 12.60 | 15.37 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 168 | 959141 | 3.75 | 4.58 | |
| Cavo interno (g) | ||||
| 169 | 329461 | 2.10 | 2.56 | |
| Interruttore | ||||
| 170 | 324424 | 6.45 | 7.87 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 171 | 958308Z | |||
| CONDENSATORE | ||||
| 172A | 336582 | 6.00 | 7.32 | |
| Copertura Chiara | ||||
| 173 | 329821 | 6.75 | 8.24 | |
| Rondella | ||||
| 174 | 322375 | 6.75 | 8.24 | |
| Lampadina TURBO 3091 24V 3W | ||||
| 175 | 329489 | 20.63 | 25.16 | |
| Molla | ||||
| 176 | 323433 | 1.80 | 2.20 | |
| Leva di blocco | ||||
| 177 | 323432 | 5.10 | 6.22 | |
| Guida per ventilatore | ||||
| 178 | 329436 | 2.10 | 2.56 | |
| Vite a testa esagonale hd. d4x60 | ||||
| 179 | 960108 | 1.04 | 1.27 | |
| Punto di contatto Portaspazzola | ||||
| 180 | 931867 | 1.05 | 1.28 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 181 | 340729E | 32.31 | 39.42 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 181 | 340729G | 26.40 | 32.21 | |
| Cuscinetto a sfera 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 182 | 6000VV | 6.15 | 7.50 | |
| Guarnizione Antipolvere G18u/ua/ub e altri | ||||
| 183 | 315877 | 1.05 | 1.28 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 184 | 608VVM | 5.70 | 6.95 | |
| CUSCINETTO | ||||
| 185 | 322089 | 4.80 | 5.86 | |
| Boccola di gomma | ||||
| 186 | 322090 | 1.80 | 2.20 | |
| STATORE 230V | ||||
| 187 | 360839E | 41.80 | 51.00 | |
| STATORE 230V | ||||
| 187 | 360839G | 36.44 | 44.45 | |
| Armatura 220v-230v | ||||
| 187A | 361115E | 57.34 | 69.95 | |
| PULSANTE | ||||
| 188 | 961468 | 1.35 | 1.65 | |
| MOLLA DI RITENZIONE OSC 18 | ||||
| 189 | 988821 | 3.60 | 4.39 | |
| BULLONE NYLOCK M8 X 25 | ||||
| 190 | 303409 | 1.00 | 1.22 | |
| Vite a macchina M5x8 | ||||
| 191 | 996274 | 1.05 | 1.28 | |
| Copertura Mandrino | ||||
| 192 | 329425 | 4.50 | 5.49 | |
| Vite di Macchina M4x12 (nera) con Rondella | ||||
| 194 | 935196 | 1.04 | 1.27 | |
| Vite di Macchina M4x12 (nera) con Rondella | ||||
| 195 | 935196 | 1.04 | 1.27 | |
| Clip di Nylon | ||||
| 196 | 980523 | 1.05 | 1.28 | |
| Blocco sigillo Hd. Vite a brugola M5x10 | ||||
| 197 | 877839 | 1.05 | 1.28 | |
| Custodia del ingranaggio | ||||
| 198 | 329431 | 83.60 | 101.99 | |
| Vite della macchina M6x25 (10 pezzi) | ||||
| 199 | 949260 | 1.35 | 1.65 | |
| Cuscinetto a sfere 606zzmc3ps2s | ||||
| 200 | 606ZZM | 15.40 | 18.79 | |
| Rondella di molla M6 (vecchio 949455z, 10 pezzi) | ||||
| 201 | 949455 | 1.05 | 1.28 | |
| Anello M6 (vecchio 949425z , 10 pezzi) | ||||
| 202 | 949425 | 1.05 | 1.28 | |
| Molla | ||||
| 203 | 329463 | 1.20 | 1.46 | |
| Leva di blocco | ||||
| 204 | 329462 | 5.10 | 6.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 205 | 322950 | |||
| Piastra Hitachi | ||||
| 206 | 328922 | 1.95 | 2.38 | |
| Piastra Hitachi | ||||
| 206A | 328922 | 1.95 | 2.38 | |
| Bullone (con rondelle) M6x16 (nero) | ||||
| 207 | 308259 | 1.05 | 1.28 | |
| Guida della polvere | ||||
| 208 | 321364 | 1.80 | 2.20 | |
| Portaguida per Europa, modello (i) | ||||
| 209 | 335780 | 2.70 | 3.29 | |
| Vite sinistra M7x17,5 (vecchio 996258) | ||||
| 210 | 998335 | 1.05 | 1.28 | |
| Anello di riempimento D25.4 | ||||
| 212 | 976819 | 4.80 | 5.86 | |
| Vite M4x10 (10 pezzi) | ||||
| 213 | 949322 | 1.05 | 1.28 | |
| COPERTURA | ||||
| 214 | 307731 | 2.55 | 3.11 | |
| Guardia inferiore (dal 04.2007 per Aus,nzl) | ||||
| 215 | 329412 | 27.23 | 33.21 | |
| Molla di ritorno | ||||
| 216 | 317203 | 3.30 | 4.03 | |
| Montaggio del mandrino | ||||
| 217 | 329432 | 24.75 | 30.20 | |
| CUSCINETTO A SFERE 6003VVCM (RITENUTA IN NYLON) | ||||
| 218 | 327694 | 5.25 | 6.40 | |
| Supporto Del Cuscinetto | ||||
| 219 | 329435 | 6.45 | 7.87 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 220 | 608VVM | 5.70 | 6.95 | |
| Flangia (D) | ||||
| 221 | 308789 | 15.84 | 19.32 | |
| Vite a Macchina M5X20 (10 Pezzi) | ||||
| 222 | 949241 | 1.35 | 1.65 | |
| Rondella di molla M5 (10 pezzi) | ||||
| 223 | 949454 | 1.04 | 1.27 | |
| Rondella (g) | ||||
| 224 | 318452 | 1.20 | 1.46 | |
| Cavo interno | ||||
| 225 | 324458 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 226 | 330137 | |||
| Controller | ||||
| 227 | 336578 | 49.78 | 60.73 | |
| Vite a tagliente (con flangia) D4x12 Fino a 1.2001 | ||||
| 228 | 305720 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 229 | 336579 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 230 | 336580 | |||
| SOTTOTAVOLO (E) ASS'Y | ||||
| 231 | 375129 | 14.40 | 17.57 | |
| MORSETTO DEL CAVO | ||||
| 238 | 975144 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 940543 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 322955M | |||
| Dado in nylon M6 | ||||
| 601 | 963837 | 1.05 | 1.28 | |
| STRISCIA | ||||
| 602 | 329465 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 330138 | |||
| Vite Hd M6x25 (10 Pezzi) | ||||
| 604 | 949342 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 329464 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 321374 | |||
| Pulsante M6 x 32 | ||||
| 607 | 960017 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 321390 | |||
| Bullone ad Ala M6x15 | ||||
| 610 | 301806 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 322957 | |||
| Manopola M6 X 11 | ||||
| 612 | 998836 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 306985 | |||
| Gomma del piede | ||||
| 615 | 964851 | 1.05 | 1.28 | |
| Vite meccanica (con rondelle) M4x10 (nero) | ||||
| 616 | 304043 | 1.05 | 1.28 | |
| Albero della morsa | ||||
| 617 | 318967 | 3.00 | 3.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 321551 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 619 | 329782 | |||
| Fermaglio | ||||
| 620 | 974561 | 7.05 | 8.60 | |
| Vite a farfalla M6x20 | ||||
| 621 | 949404 | 7.65 | 9.33 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 622 | 321390 | |||
| Bullone ad Ala M6x15 | ||||
| 624 | 301806 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 625 | 321373 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 627 | 321549 | |||
| Dado farfalla M6 (10 pezzi) | ||||
| 628 | 949313 | 4.65 | 5.67 | |
| Dado M6 (10pcs) | ||||
| 629 | 949556 | 1.05 | 1.28 | |
| Rondella | ||||
| 630 | 967329 | 1.05 | 1.28 | |
| Piastra di serraggio | ||||
| 631A | 322047 | 1.38 | 1.68 | |
| Bullone M6x65 | ||||
| 632 | 996283 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 633 | 321553 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 634 | 998840 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 635 | 998858 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 636 | 998859 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 637 | 339237 | |||
