Qui troverai tutte le parti e i disegni disponibili di “Hikoki C7U3”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

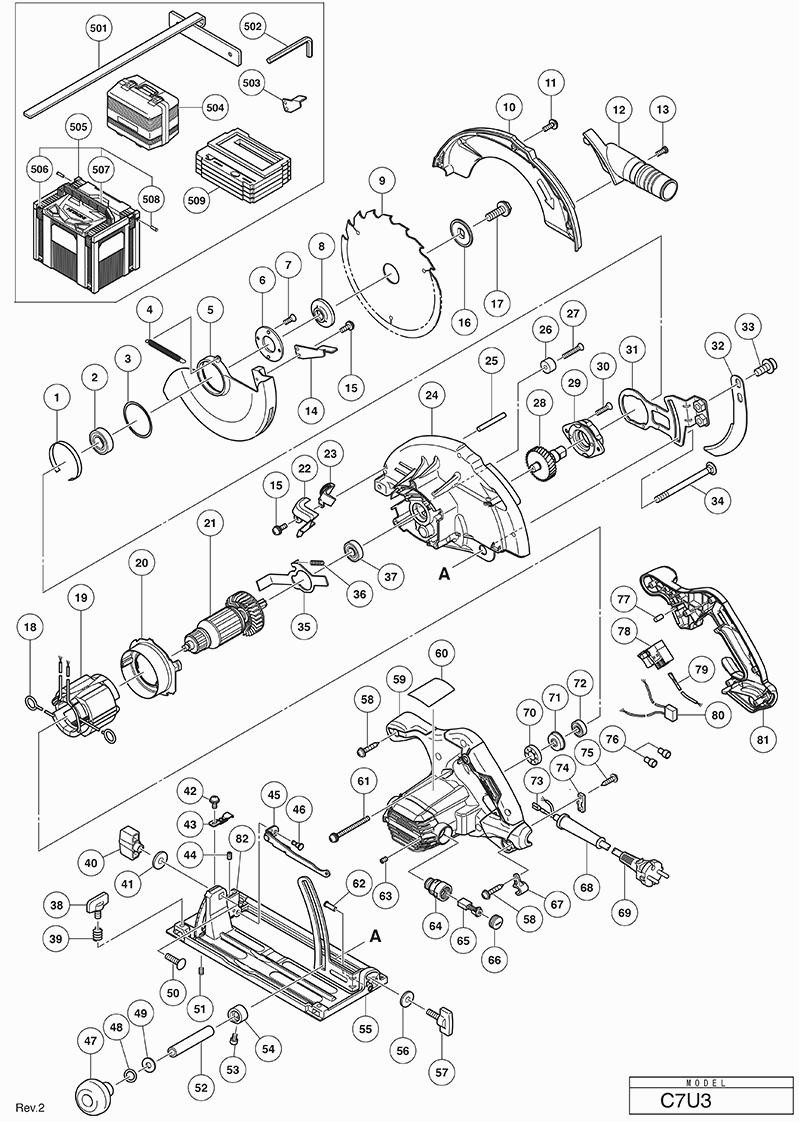

Disegni tecnici di Hikoki C7U3
Elenco parti di Hikoki C7U3
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| *19 | 340945E | 28.60 | 34.89 | |
| INDUTTORE 110 VOLT | ||||
| *19 | 340945C | 26.84 | 32.74 | |
| STATORE 230V | ||||
| *21 | 361037E | 34.79 | 42.44 | |
| INDOTTO 110 V | ||||
| *21 | 361037C | 32.72 | 39.92 | |
| Montaggio della Scocca Incl. 86,87 | ||||
| *59A | 370339 | 23.65 | 28.85 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *69 | 500501Z | |||
| Interruttore | ||||
| *78 | 334474 | 10.05 | 12.26 | |
| Rondella (a) | ||||
| *8 | 370272 | 2.25 | 2.74 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *9 | 330888 | |||
| Guida per il tavolo rotante C8fc | ||||
| 1 | 998887 | 9.30 | 11.35 | |
| CUSCINETTO A SFERE 6003VVCM (RITENUTA IN NYLON) | ||||
| 2 | 327694 | 5.25 | 6.40 | |
| Rondella | ||||
| 3 | 370591 | 1.04 | 1.27 | |
| Molla di ritorno | ||||
| 4 | 370373 | 1.04 | 1.27 | |
| Guardia inferiore | ||||
| 5 | 370356 | 11.55 | 14.09 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 6 | 302435 | 1.35 | 1.65 | |
| Vite della piastra di blocco del sigillo M4x10 | ||||
| 7 | 990430 | 1.04 | 1.27 | |
| Rondella (a) | ||||
| 8 | 370272 | 2.25 | 2.74 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 9 | 330888 | |||
| Coprisedia | ||||
| 10 | 370354 | 10.95 | 13.36 | |
| Coprisedia | ||||
| 10A | 370354 | 10.95 | 13.36 | |
| Vite della macchina M4x12 | ||||
| 11 | 951039 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 12 | 997247 | |||
| Vite di Macchina M4x12 (nera) con Rondella | ||||
| 13 | 935196 | 1.04 | 1.27 | |
| Leva | ||||
| 14 | 370542 | 1.04 | 1.27 | |
| Vite di Macchina M4x12 (nera) con Rondella | ||||
| 15 | 935196 | 1.04 | 1.27 | |
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 16 | 370279 | 2.25 | 2.74 | |
| Vite esagonale Hd. M8x15.5 C9bu2 | ||||
| 17 | 324662 | 1.95 | 2.38 | |
| Punto di contatto Portaspazzola | ||||
| 18 | 930703 | 2.40 | 2.93 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 19 | 340945E | 28.60 | 34.89 | |
| INDUTTORE 110 VOLT | ||||
| 19 | 340945C | 26.84 | 32.74 | |
| Guida ventilatore | ||||
| 20 | 370342 | 1.20 | 1.46 | |
| STATORE 230V | ||||
| 21 | 361037E | 34.79 | 42.44 | |
| INDOTTO 110 V | ||||
| 21 | 361037C | 32.72 | 39.92 | |
| Guida al flusso (b) | ||||
| 22 | 370344 | 1.04 | 1.27 | |
| Guida al flusso (a) | ||||
| 23 | 370343 | 1.04 | 1.27 | |
| Coperchio del ingranaggio | ||||
| 24 | 370349 | 21.59 | 26.34 | |
| Spinotto D6x40 (10 Pezzi) | ||||
| 25 | 949686 | 6.75 | 8.24 | |
| Cuscino C18dmr | ||||
| 26 | 961729 | 1.05 | 1.28 | |
| Vite (10 pezzi) | ||||
| 27 | 949794 | 1.65 | 2.01 | |
| Set di mandrino e ingranaggi | ||||
| 28 | 370371 | 11.55 | 14.09 | |
| SUPPORTO DEL CUSCINETTO | ||||
| 29 | 370353 | 5.40 | 6.59 | |
| Piastra di bloccaggio sigillante Vite M5x14 | ||||
| 30 | 992013 | 1.05 | 1.28 | |
| BRACCIO | ||||
| 31 | 370364 | 4.20 | 5.12 | |
| Coltello divisorio | ||||
| 32 | 370365 | 3.75 | 4.58 | |
| Bullone esagonale a brugola M8 | ||||
| 33 | 370287 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 34 | 370663 | |||
| GRUPPO BULLONE DIAGONALE M8 (VECCHIO 370663) | ||||
| 34A | 378200 | 2.64 | 3.22 | |
| Leva di bloccaggio | ||||
| 35 | 370363 | 1.20 | 1.46 | |
| Molla (a) Dh18vb | ||||
| 36 | 330982 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6001vvcmps2l | ||||
| 37 | 6001VV | 6.60 | 8.05 | |
| Bullone ad Ala M6x15 | ||||
| 38 | 301806 | 1.05 | 1.28 | |
| Molla (vecchio 996224) | ||||
| 39 | 947859 | 1.04 | 1.27 | |
| Dado ad alette M8 | ||||
| 40 | 324658 | 3.00 | 3.66 | |
| Rondella M8 (10 Pezzi) | ||||
| 41 | 949433 | 1.05 | 1.28 | |
| Vite a macchina M4 | ||||
| 42 | 331003 | 1.95 | 2.38 | |
| FERMAGLIO PER CAVO | ||||
| 43 | 324659 | 1.95 | 2.38 | |
| Vite di bloccaggio esagonale M5x6 | ||||
| 44 | 319541 | 1.50 | 1.83 | |
| Piastra | ||||
| 45 | 370368 | 2.70 | 3.29 | |
| Spinotto a gradini | ||||
| 46 | 370295 | 1.04 | 1.27 | |
| PULSANTE | ||||
| 47 | 324660 | 4.35 | 5.31 | |
| O-RING (P-7) (VECCHIO 676531) | ||||
| 48 | 889335 | 1.00 | 1.22 | |
| Rondella M8 (10 Pezzi) | ||||
| 49 | 949433 | 1.05 | 1.28 | |
| Bullone (quadrato) M8x30 | ||||
| 50 | 302457 | 1.04 | 1.27 | |
| Vite di regolazione M6x6 | ||||
| 51 | 302469 | 1.05 | 1.28 | |
| GRANO NYLOCK M6 NUOVO | ||||
| 51A | 379529 | 1.00 | 1.22 | |
| Manicotto (a) | ||||
| 52 | 370267 | 4.20 | 5.12 | |
| Bullone a testa esagonale di bloccaggio M4x6 | ||||
| 53 | 370278 | 1.04 | 1.27 | |
| Manicotto (b) | ||||
| 54 | 370268 | 3.00 | 3.66 | |
| Ass'y di base Incl.57 | ||||
| 55 | 370359 | 18.01 | 21.98 | |
| Anello M6 (vecchio 949425z , 10 pezzi) | ||||
| 56 | 949425 | 1.05 | 1.28 | |
| Bullone ad ala M6x17 | ||||
| 57 | 302459 | 1.05 | 1.28 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 58 | 301653 | 1.04 | 1.27 | |
| Montaggio della Scocca Incl. 86,87 | ||||
| 59 | 370339 | 23.65 | 28.85 | |
| Vite Macchina M5x50 | ||||
| 61 | 997841 | 1.05 | 1.28 | |
| Rivetto D6x17 | ||||
| 62 | 308480 | 1.05 | 1.28 | |
| Vite di regolazione esagonale M5x8 | ||||
| 63 | 938477 | 1.05 | 1.28 | |
| Portaspazzole di Carbone | ||||
| 64 | 958900 | 6.45 | 7.87 | |
| Spazzola di carbone (1 paio) | ||||
| 65 | 999043 | 4.50 | 5.49 | |
| Cappuccio della spazzola | ||||
| 66 | 945161 | 1.20 | 1.46 | |
| Portacavo | ||||
| 67 | 370269 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 68 | 953327 | |||
| Cavo di 5m 2 X 1,0 W/Plug 13a/250v Per Gbr | ||||
| 69 | 500440Z | 20.49 | 24.99 | |
| Boccola di gomma | ||||
| 70 | 331006 | 1.95 | 2.38 | |
| CUSCINETTO | ||||
| 71 | 322089 | 4.80 | 5.86 | |
| Cuscinetto a sfere 608vv | ||||
| 72 | 333945 | 1.80 | 2.20 | |
| Terminale Div.tipi | ||||
| 73 | 331707 | 1.88 | 2.29 | |
| Strip di serraggio (vecchio 994566) | ||||
| 74 | 937631 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 75 | 984750 | |||
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 76 | 959141 | 3.75 | 4.58 | |
| PENNA DI GOMMA | ||||
| 77 | 931701 | 1.05 | 1.28 | |
| Interruttore | ||||
| 78 | 334474 | 10.05 | 12.26 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 79 | 370661 | |||
| Condensatore (vecchio 987178) | ||||
| 80 | 930039 | 1.95 | 2.38 | |
| Coprimerella | ||||
| 81 | 370341 | 9.15 | 11.16 | |
| Piastra di smusso | ||||
| 82 | 370367 | 1.80 | 2.20 | |
| PIASTRA (C) | ||||
| 83 | 371213 | 1.05 | 1.28 | |
| Vite di Macchina M4x12 (nera) con Rondella | ||||
| 84 | 935196 | 1.04 | 1.27 | |
| GUIDA | ||||
| 501 | 370587 | 3.45 | 4.21 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 872422 | |||
| LEVA | ||||
| 503 | 370264 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 370664 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 337528 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 336472 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 507 | 336473 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 508 | 336474 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 509 | 370589 | |||
| Guida 350 mm | ||||
| 601 | 331762 | 14.65 | 17.87 | |
| Adattatore per Riga Guida Sui | ||||
| 602 | 330968 | 8.33 | 10.16 | |
| Piastra del Binario di Guida Sui | ||||
| 603 | 330978 | 4.20 | 5.12 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 330979 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 330980 | |||
| Bullone ad ala M6x12 | ||||
| 606 | 307947 | 1.35 | 1.65 | |
| Vite da Macchina M5x12 Nero | ||||
| 607 | 331761 | 1.65 | 2.01 | |
