Qui troverai tutte le parti e i disegni disponibili di “Hikoki C7U2”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

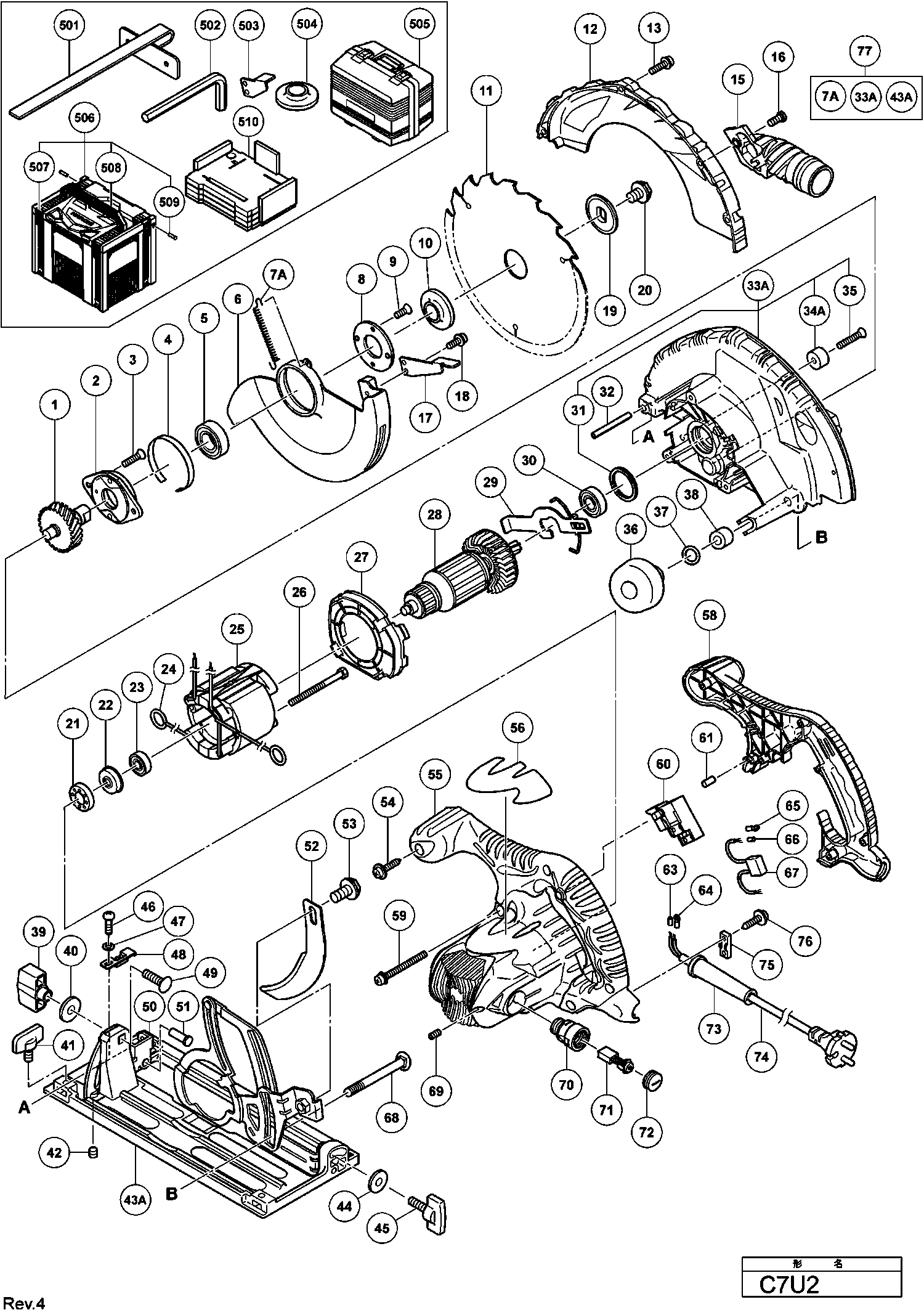

Disegni tecnici di Hikoki C7U2
Elenco parti di Hikoki C7U2
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Perno e set di ingranaggi | ||||
| 1 | 302988 | 14.44 | 17.61 | |
| SUPPORTO CUSCINETTO | ||||
| 2 | 302433 | 2.55 | 3.11 | |
| Piastra di bloccaggio sigillante Vite M5x14 | ||||
| 3 | 992013 | 1.05 | 1.28 | |
| Bussola (vecchia 961807Z) | ||||
| 4 | 961807 | 2.15 | 2.62 | |
| Cuscinetto a sfere 6003 Vv | ||||
| 5 | 6003VV | 7.65 | 9.33 | |
| Coperchio di sicurezza C7bu2 | ||||
| 6 | 324661 | 11.55 | 14.09 | |
| Molla di ritorno dal 12.2013 | ||||
| 7A | 337101 | 1.04 | 1.27 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 8 | 302435 | 1.35 | 1.65 | |
| Vite della piastra di blocco del sigillo M4x10 | ||||
| 9 | 990430 | 1.04 | 1.27 | |
| Rondella (a) | ||||
| 10 | 302476 | 2.55 | 3.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 11 | 324668 | |||
| CAPPUCCIO PROTETTIVO | ||||
| 12 | 324654 | 5.40 | 6.59 | |
| Vite per Macchina (con rondelle) M4x14 (nero) | ||||
| 13 | 305691 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 15 | 324669 | |||
| Bullone Speciale | ||||
| 16 | 324139 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 17 | 302464 | |||
| Leva | ||||
| 17A | 370542 | 1.04 | 1.27 | |
| Vite meccanica (con rondelle) M4x10 (nero) | ||||
| 18 | 304043 | 1.05 | 1.28 | |
| Dado di bloccaggio | ||||
| 19 | 302423 | 2.10 | 2.56 | |
| Vite esagonale Hd. M8x15.5 C9bu2 | ||||
| 20 | 324662 | 1.95 | 2.38 | |
| Boccola di gomma | ||||
| 21 | 325060 | 1.05 | 1.28 | |
| CUSCINETTO | ||||
| 22 | 322089 | 4.80 | 5.86 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 23 | 608VVM | 5.70 | 6.95 | |
| Punto di contatto Portaspazzola | ||||
| 24 | 930703 | 2.40 | 2.93 | |
| Statore 220v-230v | ||||
| 25 | 340640E | 28.05 | 34.22 | |
| CAMPO 110 VOLT | ||||
| 25 | 340640C | 26.18 | 31.94 | |
| Vite tagliente D5x55 | ||||
| 26 | 953174 | 1.04 | 1.27 | |
| Guida per ventilatore | ||||
| 27 | 324656 | 1.95 | 2.38 | |
| INDOTTO 230 VOLT | ||||
| 28 | 360727E | 49.23 | 60.05 | |
| Indotto 110 V | ||||
| 28 | 360727C | 45.98 | 56.10 | |
| Leva di blocco | ||||
| 29 | 324655 | 1.95 | 2.38 | |
| Cuscinetto a sfere 6001vvcmps2l | ||||
| 30 | 6001VV | 6.60 | 8.05 | |
| Anello di gomma (VECCHIO 996252) | ||||
| 31 | 958130 | 1.65 | 2.01 | |
| Spinotto D6x40 (10 Pezzi) | ||||
| 32 | 949686 | 6.75 | 8.24 | |
| Copertura ingranaggi Ass'y (vecchio 324653) | ||||
| 33A | 337095 | 23.51 | 28.69 | |
| Cuscino | ||||
| 34A | 337097 | 1.20 | 1.46 | |
| Vite (10 pezzi) | ||||
| 35 | 949794 | 1.65 | 2.01 | |
| PULSANTE | ||||
| 36 | 324660 | 4.35 | 5.31 | |
| O-RING (P-7) (VECCHIO 676531) | ||||
| 37 | 889335 | 1.00 | 1.22 | |
| MANICOTTO FILETTATO | ||||
| 38 | 303801 | 3.60 | 4.39 | |
| Dado ad alette M8 | ||||
| 39 | 324658 | 3.00 | 3.66 | |
| Rondella M8 (10 Pezzi) | ||||
| 40 | 949433 | 1.05 | 1.28 | |
| Bullone ad Ala M6x15 | ||||
| 41 | 301806 | 1.05 | 1.28 | |
| Vite di regolazione M6x6 | ||||
| 42 | 302469 | 1.05 | 1.28 | |
| Base Assy Includ.39,40,44-51 dal 12.2013 | ||||
| 43A | 337098 | 45.10 | 55.02 | |
| Anello M6 (vecchio 949425z , 10 pezzi) | ||||
| 44 | 949425 | 1.05 | 1.28 | |
| Bullone ad ala M6x17 | ||||
| 45 | 302459 | 1.05 | 1.28 | |
| Vite macchina M4x6 (10 pezzi) | ||||
| 46 | 949214 | 1.05 | 1.28 | |
| Rondella di molla M4 (10 pezzi) | ||||
| 47 | 949453 | 1.05 | 1.28 | |
| FERMAGLIO PER CAVO | ||||
| 48 | 324659 | 1.95 | 2.38 | |
| Bullone (quadrato) M8x30 | ||||
| 49 | 302457 | 1.04 | 1.27 | |
| Piastra di bisezione | ||||
| 50 | 308479 | 3.00 | 3.66 | |
| Rivetto D6x17 | ||||
| 51 | 308480 | 1.05 | 1.28 | |
| Coltello divisorio CS 50 EBG | ||||
| 52 | 324663 | 5.40 | 6.59 | |
| Vite esagonale Hd. M8x10 C9bu2 | ||||
| 53 | 324664 | 1.95 | 2.38 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 54 | 301653 | 1.04 | 1.27 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 55 | 324665 | 21.04 | 25.67 | |
| Copertura del Manico | ||||
| 58 | 324667 | 5.10 | 6.22 | |
| Vite macchina (con rondelle) M5x45 (nero) | ||||
| 59 | 302434 | 1.04 | 1.27 | |
| Interruttore | ||||
| 60 | 302470 | 10.95 | 13.36 | |
| PENNA DI GOMMA (VECCHIA 976441) | ||||
| 61 | 946362 | 1.05 | 1.28 | |
| Manicotto filettato per cavo | ||||
| 63 | 981373 | 1.05 | 1.28 | |
| Morsetto di Connessione | ||||
| 64 | 980063 | 1.04 | 1.27 | |
| Terminale M4.0 (10 pezzi) | ||||
| 65 | 930804 | 3.00 | 3.66 | |
| Manicotto filettato per cavo | ||||
| 66 | 981373 | 1.05 | 1.28 | |
| Condensatore (vecchio 987178) | ||||
| 67 | 930039 | 1.95 | 2.38 | |
| Bullone diagonale M8x105 | ||||
| 68 | 316444 | 3.90 | 4.76 | |
| Vite di regolazione esagonale M5x8 | ||||
| 69 | 938477 | 1.05 | 1.28 | |
| Portaspazzole di Carbone | ||||
| 70 | 958900 | 6.45 | 7.87 | |
| Spazzola di carbone (1 paio) | ||||
| 71 | 999043 | 4.50 | 5.49 | |
| Cappuccio della spazzola | ||||
| 72 | 945161 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 73 | 953327 | |||
| Cavo 3M 2 X 1,0 H05vv-f con spina 16a CEE | ||||
| 74 | 500461Z | 17.88 | 21.81 | |
| Strip di serraggio (vecchio 994566) | ||||
| 75 | 937631 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 76 | 984750 | |||
| Set di coperture per ingranaggi Incl.7a,33a,43a fi | ||||
| 77 | 337103 | 69.99 | 85.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 302756 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 872422 | |||
| PULSANTE | ||||
| 503 | 303338 | 2.40 | 2.93 | |
| Rondella | ||||
| 504 | 302443 | 2.55 | 3.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 325318 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 337528 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 507 | 336472 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 508 | 336473 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 509 | 336474 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 510 | 337659 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 317848 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 317849 | |||
| Asta (lunga) C6bu/u/c7bu/u | ||||
| 603 | 317850 | 2.25 | 2.74 | |
| Asta (corta) C6bu/u/c7bu/u | ||||
| 604 | 317851 | 2.25 | 2.74 | |
| Bullone ad Ala M6x15 | ||||
| 605 | 301806 | 1.05 | 1.28 | |
| Vite della macchina M5x12 (10 pezzi) | ||||
| 606 | 949237 | 1.05 | 1.28 | |
| Rondella di molla M5 (10 pezzi) | ||||
| 607 | 949454 | 1.04 | 1.27 | |
