Qui troverai tutte le parti e i disegni disponibili di “Hikoki C7ST”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

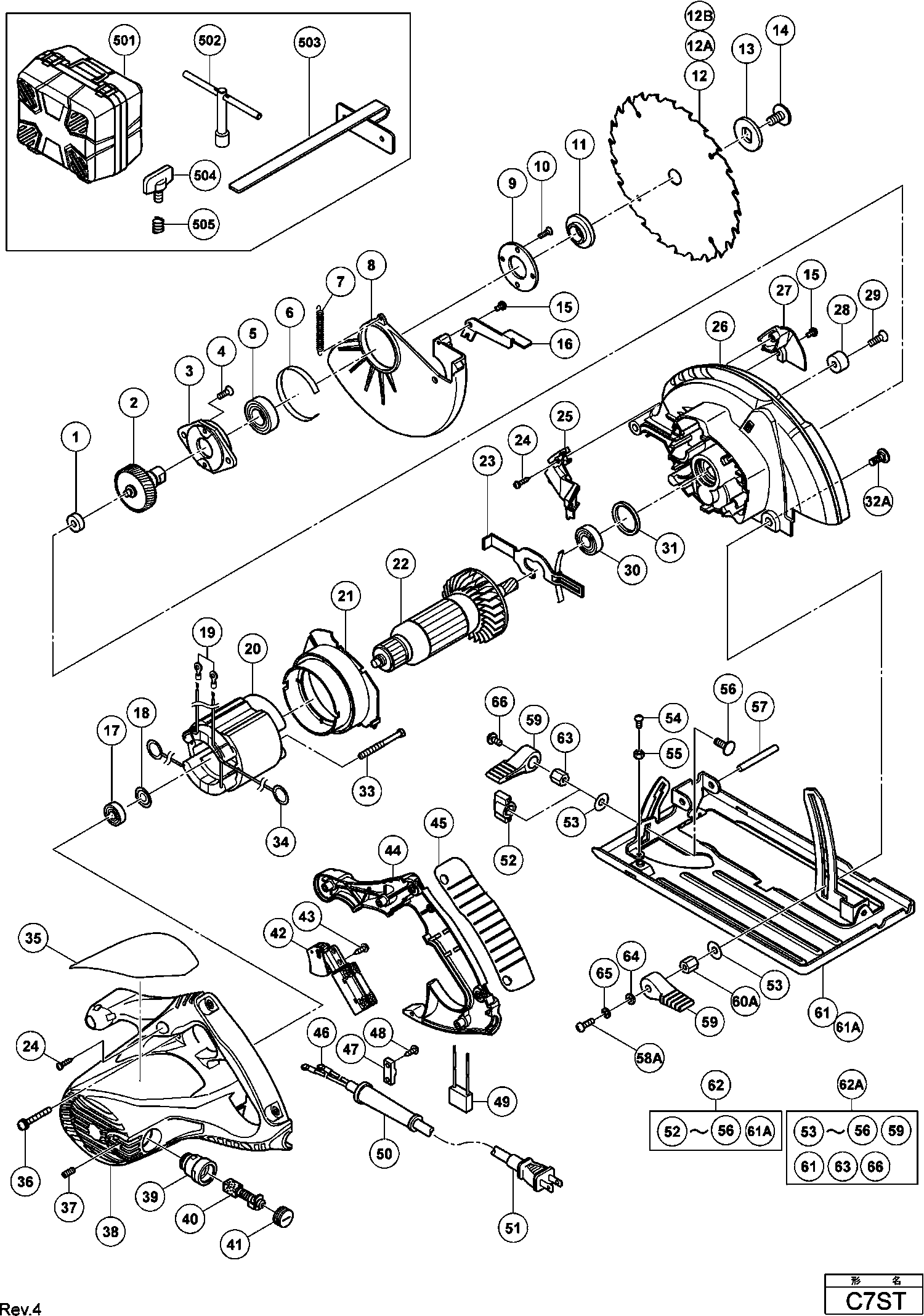

Disegni tecnici di Hikoki C7ST
Elenco parti di Hikoki C7ST
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Rondella (a2) | ||||
| *11 | 324597 | 3.15 | 3.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *12 | 333756 | |||
| Flangia OS 400 EQ | ||||
| *13 | 333555 | 1.20 | 1.46 | |
| Stator Ass'y 220v-240v incluso.63 | ||||
| *20 | 340807E | 26.68 | 32.54 | |
| VELD 110 VOLT | ||||
| *20 | 340807B | 24.92 | 30.40 | |
| ANKER 110-127 VOLT | ||||
| *22 | 360907U | 46.20 | 56.36 | |
| STATORE 230V | ||||
| *22 | 360907E | 38.09 | 46.47 | |
| Morsetto di Connessione | ||||
| *46 | 980063 | 1.04 | 1.27 | |
| Protezione cavo D8.8 | ||||
| *50 | 380090 | 1.04 | 1.27 | |
| Boccola del cavo D10.1 | ||||
| *50 | 938051 | 1.04 | 1.27 | |
| Cavo 2,5m 2 X 1.0 Senza Spina | ||||
| *51 | 500237Z | 11.40 | 13.91 | |
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| *51 | 500447Z | 6.60 | 8.05 | |
| Leva di bloccaggio | ||||
| *59 | 323923 | 1.05 | 1.28 | |
| ADATTATORE PER ESTRATTORE DI POLVERE | ||||
| *601A | 372757 | 3.00 | 3.66 | |
| Metallo | ||||
| 1 | 963803 | 1.50 | 1.83 | |
| Albero e set di ingranaggi | ||||
| 2 | 333564 | 10.20 | 12.44 | |
| Albero e set di ingranaggi | ||||
| 2A | 372751 | 6.75 | 8.24 | |
| SUPPORTO CUSCINETTO | ||||
| 3 | 302433 | 2.55 | 3.11 | |
| Supporto Del Cuscinetto | ||||
| 3A | 373810 | 2.25 | 2.74 | |
| Piastra di bloccaggio sigillante Vite M5x14 | ||||
| 4 | 992013 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6003 Vv | ||||
| 5 | 6003VV | 7.65 | 9.33 | |
| Bussola (vecchia 961807Z) | ||||
| 6 | 961807 | 2.15 | 2.62 | |
| BOCCOLA | ||||
| 6A | 373811 | 1.80 | 2.20 | |
| Molla di ritorno | ||||
| 7 | 333567 | 1.20 | 1.46 | |
| Molla di ritorno | ||||
| 7A | 373011 | 1.04 | 1.27 | |
| Guardia inferiore (dal 04.2007 per Aus,nzl) | ||||
| 8 | 333572 | 9.15 | 11.16 | |
| Guardia inferiore | ||||
| 8A | 373812 | 13.75 | 16.78 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 9 | 302435 | 1.35 | 1.65 | |
| Vite della piastra di blocco del sigillo M4x10 | ||||
| 10 | 990430 | 1.04 | 1.27 | |
| Rondella (a2) | ||||
| 11 | 324597 | 3.15 | 3.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 12 | 333758 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 12A | 302412 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 12B | 334509 | |||
| Flangia OS 400 EQ | ||||
| 13 | 333555 | 1.20 | 1.46 | |
| Bullone (con flangia) M8x15.5 | ||||
| 14 | 320971 | 1.05 | 1.28 | |
| Vite di Macchina M4x12 (nera) con Rondella | ||||
| 15 | 935196 | 1.04 | 1.27 | |
| Leva | ||||
| 16 | 328045 | 1.20 | 1.46 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 17 | 608VVM | 5.70 | 6.95 | |
| Rondella (a) | ||||
| 18 | 982631 | 1.04 | 1.27 | |
| Terminale M4.0 (10 pezzi) | ||||
| 19 | 930804 | 3.00 | 3.66 | |
| Stator Ass'y 220v-240v incluso.63 | ||||
| 20 | 340807E | 26.68 | 32.54 | |
| VELD 110 VOLT | ||||
| 20 | 340807B | 24.92 | 30.40 | |
| Guida per ventilatore | ||||
| 21 | 333565 | 1.20 | 1.46 | |
| ANKER 110-127 VOLT | ||||
| 22 | 360907U | 46.20 | 56.36 | |
| STATORE 230V | ||||
| 22 | 360907E | 38.09 | 46.47 | |
| Blocco | ||||
| 23 | 333568 | 2.10 | 2.56 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 24 | 301653 | 1.04 | 1.27 | |
| Guida per ventilatore | ||||
| 25 | 333570 | 1.20 | 1.46 | |
| Custodia del ingranaggio | ||||
| 26 | 333571 | 28.60 | 34.89 | |
| Custodia del ingranaggio | ||||
| 26A | 333571 | 28.60 | 34.89 | |
| GEAR COVER (OLD 372740) | ||||
| 26B | 375922 | 14.08 | 17.18 | |
| Guida del ventilatore (a) | ||||
| 27 | 333569 | 2.10 | 2.56 | |
| Cuscino C18dmr | ||||
| 28 | 961729 | 1.05 | 1.28 | |
| Cuscino C18dmr | ||||
| 28A | 337080 | 1.05 | 1.28 | |
| Vite (10 pezzi) | ||||
| 29 | 949794 | 1.65 | 2.01 | |
| Cuscinetto a sfere 6001vvcmps2l | ||||
| 30 | 6001VV | 6.60 | 8.05 | |
| Anello di gomma (1) | ||||
| 31 | 333566 | 1.20 | 1.46 | |
| Bullone (quadrato) M6 | ||||
| 32A | 333920 | 1.20 | 1.46 | |
| Vite D5x65 | ||||
| 33 | 960251 | 1.05 | 1.28 | |
| Punto di contatto Portaspazzola | ||||
| 34 | 930703 | 2.40 | 2.93 | |
| Vite Macchina M5x50 | ||||
| 36 | 997841 | 1.05 | 1.28 | |
| SCHROEF (OUD 962014Z)*TD5-5-1* | ||||
| 37 | 982169 | 1.00 | 1.22 | |
| ALLOGGIAMENTO | ||||
| 38 | 333558 | 15.68 | 19.12 | |
| Portaspazzole di Carbone | ||||
| 39 | 958900 | 6.45 | 7.87 | |
| Spazzola di carbone (1 paio) | ||||
| 40 | 999043 | 4.50 | 5.49 | |
| Cappuccio della spazzola | ||||
| 41 | 945161 | 1.20 | 1.46 | |
| Interruttore | ||||
| 42 | 333554 | 12.90 | 15.74 | |
| Vite a tagliente (con flangia) D4x12 Fino a 1.2001 | ||||
| 43 | 305720 | 1.05 | 1.28 | |
| Copertura del Manico | ||||
| 44 | 333559 | 3.15 | 3.84 | |
| Cover di Presa | ||||
| 45 | 333782 | 3.15 | 3.84 | |
| Morsetto di Connessione | ||||
| 46 | 980063 | 1.04 | 1.27 | |
| Strip di serraggio (vecchio 994566) | ||||
| 47 | 937631 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 48 | 984750 | |||
| Protezione cavo D8.8 | ||||
| 50 | 380090 | 1.04 | 1.27 | |
| Boccola del cavo D10.1 | ||||
| 50 | 938051 | 1.04 | 1.27 | |
| Cavo 2,5m 2 X 1.0 Senza Spina | ||||
| 51 | 500237Z | 11.40 | 13.91 | |
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| 51 | 500447Z | 6.60 | 8.05 | |
| RONDINA | ||||
| 53 | 320975 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 54 | 333783 | |||
| Dado M4 | ||||
| 55 | 322709 | 1.65 | 2.01 | |
| Bullone (quadrato) M6x22 | ||||
| 56 | 333562 | 1.20 | 1.46 | |
| SPINA A RULLO D6X50 (10 PEZZI) | ||||
| 57 | 949750 | 7.35 | 8.97 | |
| Vite per macchine M6x14 | ||||
| 58A | 333922 | 1.20 | 1.46 | |
| DADO DI BLOCCAGGIO | ||||
| 60A | 333921 | 4.20 | 5.12 | |
| Piastra di base KS 60 | ||||
| 61 | 333561 | 11.85 | 14.46 | |
| ASSEMBLAGGIO DI BASE | ||||
| 62A | 335000 | 12.30 | 15.01 | |
| DADO DI BLOCCAGGIO | ||||
| 63 | 331267 | 2.10 | 2.56 | |
| Anello M6 (vecchio 949425z , 10 pezzi) | ||||
| 64 | 949425 | 1.05 | 1.28 | |
| Rondella di molla M6 (vecchio 949455z, 10 pezzi) | ||||
| 65 | 949455 | 1.05 | 1.28 | |
| Vite di chiusura (con rondelle sp) M6x14 | ||||
| 66 | 322260 | 1.50 | 1.83 | |
| Rondella | ||||
| 67 | 370591 | 1.04 | 1.27 | |
| Vite di Macchina M4x12 (nera) con Rondella | ||||
| 68 | 935196 | 1.04 | 1.27 | |
| ADATTATORE PER ESTRATTORE DI POLVERE | ||||
| 69 | 372757 | 3.00 | 3.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 333557 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 940543 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 302691 | |||
| Vite ad ali M6x18 Eccetto per Usa,can | ||||
| 504 | 307898 | 1.65 | 2.01 | |
| Molla | ||||
| 505 | 941056 | 1.05 | 1.28 | |
| Set di Estrazione della Polvere | ||||
| 601 | 333842 | 20.35 | 24.83 | |
