Qui troverai tutte le parti e i disegni disponibili di “Hikoki C6MEY”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

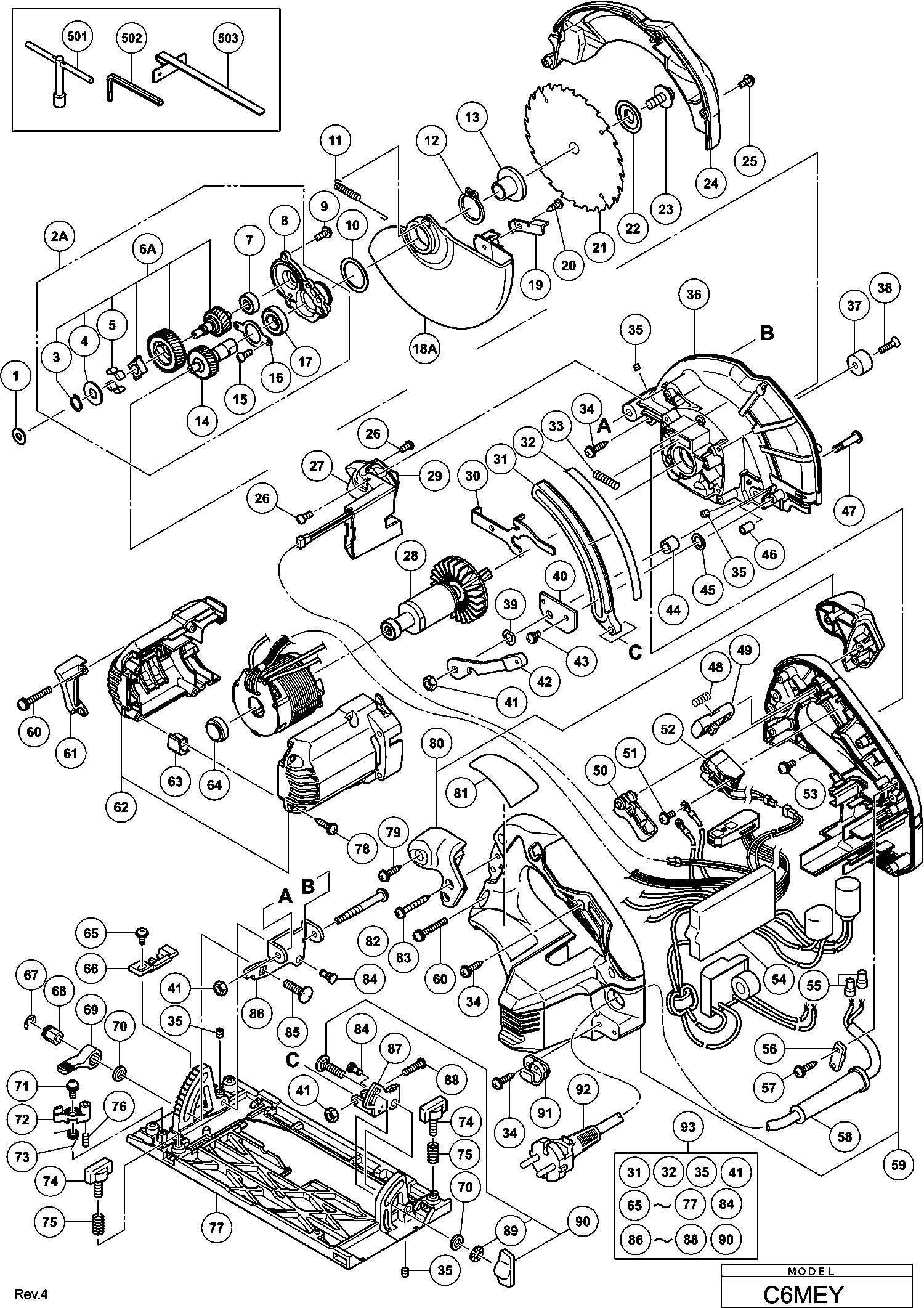

Disegni tecnici di Hikoki C6MEY
Elenco parti di Hikoki C6MEY
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| ROTATORE | ||||
| *28 | 361011 | 40.84 | 49.82 | |
| Vite di bloccaggio esagonale M5x6 | ||||
| *35 | 319541 | 1.50 | 1.83 | |
| DADO IN NYLON M5 | ||||
| *41A | 377291 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *54B | 341189 | |||
| Vite ad ali M6x18 Eccetto per Usa,can | ||||
| *74 | 307898 | 1.65 | 2.01 | |
| Molla | ||||
| *75 | 324876 | 1.80 | 2.20 | |
| Cavo 10.7 (UTILIZZARE 714500=2X1 5M) | ||||
| *92 | 500247Z | 6.18 | 7.54 | |
| Ass'y di base Incl.57 | ||||
| *93B | 371939 | 35.61 | 43.45 | |
| Rondella (a) | ||||
| 1 | 329975 | 6.45 | 7.87 | |
| Portacuscinetti (vecchio 339373) | ||||
| 2A | 370007 | 41.11 | 50.16 | |
| ANELLO FERMATORE | ||||
| 3 | 940079 | 1.04 | 1.27 | |
| Copertura | ||||
| 4 | 339378 | 1.04 | 1.27 | |
| Ammortizzatore (a) | ||||
| 5 | 339377 | 1.04 | 1.27 | |
| Montaggio Secondo Albero (vecchio 339376) | ||||
| 6A | 370008 | 22.41 | 27.34 | |
| Cuscinetto a sfere 606zzmc3ps2s | ||||
| 7 | 606ZZM | 15.40 | 18.79 | |
| Supporto Del Cuscinetto | ||||
| 8 | 338921 | 5.55 | 6.77 | |
| Vite della macchina M4x12 | ||||
| 9 | 951039 | 1.05 | 1.28 | |
| Rondella | ||||
| 10 | 339257 | 1.04 | 1.27 | |
| Molla di ritorno | ||||
| 11 | 338926 | 1.04 | 1.27 | |
| Rondella elastica | ||||
| 12 | 939548 | 4.65 | 5.67 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 13 | 338915 | |||
| RONDINA (A) (VECCHIO 338915) | ||||
| 13A | 376366 | 1.20 | 1.46 | |
| Albero e set di ingranaggi | ||||
| 14 | 338923 | 9.90 | 12.08 | |
| Vite a macchina M3x8 (10 pezzi) | ||||
| 15 | 949203 | 1.05 | 1.28 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 16 | 338922 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 17 | 6901VV | |||
| Guardia inferiore | ||||
| 18A | 338905 | 3.60 | 4.39 | |
| PULSANTE | ||||
| 19 | 338927 | 1.04 | 1.27 | |
| Vite a tagliente D4x10 (nero) | ||||
| 20 | 302090 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 21 | 338935 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 22 | 338916 | |||
| RONDINA (B) (VECCHIO 338916) | ||||
| 22A | 376367 | 1.04 | 1.27 | |
| Bullone a flangia esagonale | ||||
| 23 | 338917 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 24 | 339261 | |||
| TAPPO PROTETTIVO (VECCHIO 339261) | ||||
| 24A | 373653 | 7.20 | 8.78 | |
| Vite di Macchina M4x12 (nera) con Rondella | ||||
| 25 | 333781 | 1.20 | 1.46 | |
| Vite per macchina (con rondella) M4x8 (nero) | ||||
| 26 | 323211 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 27 | 339220 | |||
| ROTATORE | ||||
| 28 | 361011 | 40.84 | 49.82 | |
| ROTOR (C) ASS'Y | ||||
| 28A | 361078 | 47.58 | 58.04 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 29 | 339374 | |||
| Blocco | ||||
| 30 | 338918 | 1.50 | 1.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 31 | 338911 | |||
| COLLEGAMENTO | ||||
| 31A | 371943 | 4.35 | 5.31 | |
| Piastra di misura (a) | ||||
| 32 | 339258 | 1.80 | 2.20 | |
| Molla | ||||
| 33 | 334225 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 34 | 307811 | |||
| Vite di bloccaggio esagonale M5x6 | ||||
| 35 | 319541 | 1.50 | 1.83 | |
| Copertura dell'ingranaggio | ||||
| 36 | 338907 | 21.31 | 26.00 | |
| Coperchio del ingranaggio | ||||
| 36B | 376033 | 13.75 | 16.78 | |
| Cuscino C18dmr | ||||
| 37 | 310842 | 1.05 | 1.28 | |
| Vite M5x20 (10 pezzi) | ||||
| 38 | 949793 | 1.35 | 1.65 | |
| Rondella ondulata 8 | ||||
| 39 | 334242 | 1.73 | 2.10 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 40 | 338929 | |||
| Piastra di copertura (2 necessarie) | ||||
| 40A | 371946 | 1.20 | 1.46 | |
| Dado a U M5 | ||||
| 41 | 308387 | 1.05 | 1.28 | |
| DADO IN NYLON M5 | ||||
| 41A | 377291 | 1.00 | 1.22 | |
| Leva (a) | ||||
| 42 | 338930 | 3.15 | 3.84 | |
| Vite a macchina M4x8 nera | ||||
| 43 | 325079 | 1.65 | 2.01 | |
| VITE M4 CON RONDELLA | ||||
| 43A | 372219 | 1.04 | 1.27 | |
| CAMMA | ||||
| 44 | 333681 | 3.45 | 4.21 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 45 | 338931 | |||
| Piastra | ||||
| 45A | 371947 | 1.04 | 1.27 | |
| Blocco | ||||
| 46 | 338932 | 1.20 | 1.46 | |
| ALBERO A CAMME | ||||
| 47 | 333680 | 5.10 | 6.22 | |
| Bullone (Quadrato) M6X20 | ||||
| 47A | 375031 | 1.04 | 1.27 | |
| Molla | ||||
| 48 | 336650 | 1.05 | 1.28 | |
| PULSANTE | ||||
| 49 | 338901 | 1.04 | 1.27 | |
| POMELLO | ||||
| 49A | 374780 | 1.04 | 1.27 | |
| POMELLO DI BLOCCAGGIO | ||||
| 50 | 338899 | 1.04 | 1.27 | |
| Vite macchina (con rondella) M3.5x6 | ||||
| 51 | 307887 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 52 | 338900 | |||
| INTERRUTTORE | ||||
| 52A | 371322 | 12.30 | 15.01 | |
| Vite per Macchina (con rondelle) M4x14 (nero) | ||||
| 53 | 305691 | 1.05 | 1.28 | |
| Assemblea sensore stator Pcb | ||||
| 54 | 340913B | 139.98 | 170.77 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 54B | 341189 | |||
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 55 | 959141 | 3.75 | 4.58 | |
| Strip di serraggio (vecchio 994566) | ||||
| 56 | 937631 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 57 | 984750 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 58 | 953327 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 59 | 338937 | |||
| Set di maniglie (verde) | ||||
| 59A | 371937 | 16.78 | 20.47 | |
| Vite della macchina (con rondelle) M4x35 (nero) | ||||
| 60 | 334141 | 1.80 | 2.20 | |
| Guida di flusso | ||||
| 61 | 338919 | 1.04 | 1.27 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 62 | 338902 | 6.30 | 7.69 | |
| Cuscino | ||||
| 63 | 336554 | 1.04 | 1.27 | |
| Anello di gomma (1) | ||||
| 64 | 338928 | 1.04 | 1.27 | |
| Vite per macchina (con rondella) M4x8 (nero) | ||||
| 65 | 315500 | 1.35 | 1.65 | |
| PEZZO GUIDA | ||||
| 66 | 338913 | 1.04 | 1.27 | |
| Rondella elastica | ||||
| 67 | 942827 | 1.04 | 1.27 | |
| Dado M6 | ||||
| 68 | 333660 | 1.80 | 2.20 | |
| Leva KA 65 | ||||
| 69 | 333659 | 1.80 | 2.20 | |
| Anello M6 (vecchio 949425z , 10 pezzi) | ||||
| 70 | 949425 | 1.05 | 1.28 | |
| Vite per macchina (con rondella) M4x8 (nero) | ||||
| 71 | 317200 | 1.65 | 2.01 | |
| Leva di arresto | ||||
| 72 | 333657 | 3.45 | 4.21 | |
| Molla (b) | ||||
| 73 | 339259 | 1.80 | 2.20 | |
| Vite ad ali M6x18 Eccetto per Usa,can | ||||
| 74 | 307898 | 1.65 | 2.01 | |
| Molla | ||||
| 75 | 324876 | 1.80 | 2.20 | |
| Vite a brugola con blocco sigillo M5x10 | ||||
| 76 | 334142 | 1.80 | 2.20 | |
| GRANO ESAGONALE INCASSATO M5X10 NUOVO | ||||
| 76A | 377288 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 77 | 338909 | |||
| Piastra di base KS 60 | ||||
| 77A | 371941 | 21.31 | 26.00 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 78 | 301653 | 1.04 | 1.27 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 79 | 301653 | 1.04 | 1.27 | |
| Maniglia TSC 55 | ||||
| 80 | 338934 | 3.15 | 3.84 | |
| Vite di regolazione (a) | ||||
| 82 | 339260 | 1.04 | 1.27 | |
| Vite autofilettante (con flangia) D4x30 (nero) | ||||
| 83 | 305490 | 1.04 | 1.27 | |
| Perno Scalino D6x13 | ||||
| 84 | 320163 | 1.50 | 1.83 | |
| Bullone (quadrato) M6x22 | ||||
| 85 | 314623 | 1.80 | 2.20 | |
| Piastra di smussatura | ||||
| 86 | 338910 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 87 | 338912 | |||
| LINK SOTTORDINATO | ||||
| 87A | 371944 | 2.40 | 2.93 | |
| Bullone Speciale | ||||
| 88 | 333664 | 1.80 | 2.20 | |
| VITE SPECIALE | ||||
| 88A | 371945 | 1.04 | 1.27 | |
| RONDELLA M6 | ||||
| 89 | 948167 | 1.04 | 1.27 | |
| Montaggio bullone (quadrato) M6x22 Includ.89 | ||||
| 90 | 314620 | 6.45 | 7.87 | |
| Bullone (quadrato) M6x22 | ||||
| 90A | 314623 | 1.80 | 2.20 | |
| Porta Corda | ||||
| 91 | 338938 | 1.04 | 1.27 | |
| Cavo 10.7 (UTILIZZARE 714500=2X1 5M) | ||||
| 92 | 500247Z | 6.18 | 7.54 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 93 | 338908 | |||
| Ass'y di base Incl.57 | ||||
| 93A | 371939 | 35.61 | 43.45 | |
| Rondella (1) | ||||
| 94 | 375110 | 1.04 | 1.27 | |
| Rondella elastica | ||||
| 98 | 942827 | 1.04 | 1.27 | |
| LEVA | ||||
| 99 | 374246 | 2.70 | 3.29 | |
| DADO DI BLOCCO | ||||
| 100 | 374248 | 1.20 | 1.46 | |
| RONDELLA ONDULATA 12 MM NUOVA | ||||
| 101 | 375106 | 1.80 | 2.20 | |
| RONDINA | ||||
| 102 | 320975 | 1.05 | 1.28 | |
| Distanziatore (A) | ||||
| 103 | 376105 | 1.04 | 1.27 | |
| Dado a farfalla M6 | ||||
| 104 | 375026 | 1.20 | 1.46 | |
| Set di Leve Incl. 20 | ||||
| 105A | 376031 | 18.70 | 22.81 | |
| Cuscinetto a sfere 606zzmc3ps2s | ||||
| 106 | 606ZZM | 15.40 | 18.79 | |
| Cuscinetto a sfere 609vvmc2ps2s | ||||
| 107 | 609VVM | 6.00 | 7.32 | |
| Piastra a molla (1) | ||||
| 108 | 376621 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 940543 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 990666 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 302756 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 316161 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601A | 375630 | |||
| Guida lunga (650mm) | ||||
| 602 | 316104 | 91.58 | 111.72 | |
| Guida lunga (650mm) | ||||
| 602A | 316104 | 91.58 | 111.72 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 302756 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 329331 | |||
| Adattatore per condotto | ||||
| 604A | 339383 | 4.50 | 5.49 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 339188 | |||
| Bullone speciale | ||||
| 606 | 321996 | 1.65 | 2.01 | |
