Qui troverai tutte le parti e i disegni disponibili del 'Hikoki C3607DAW2Z'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

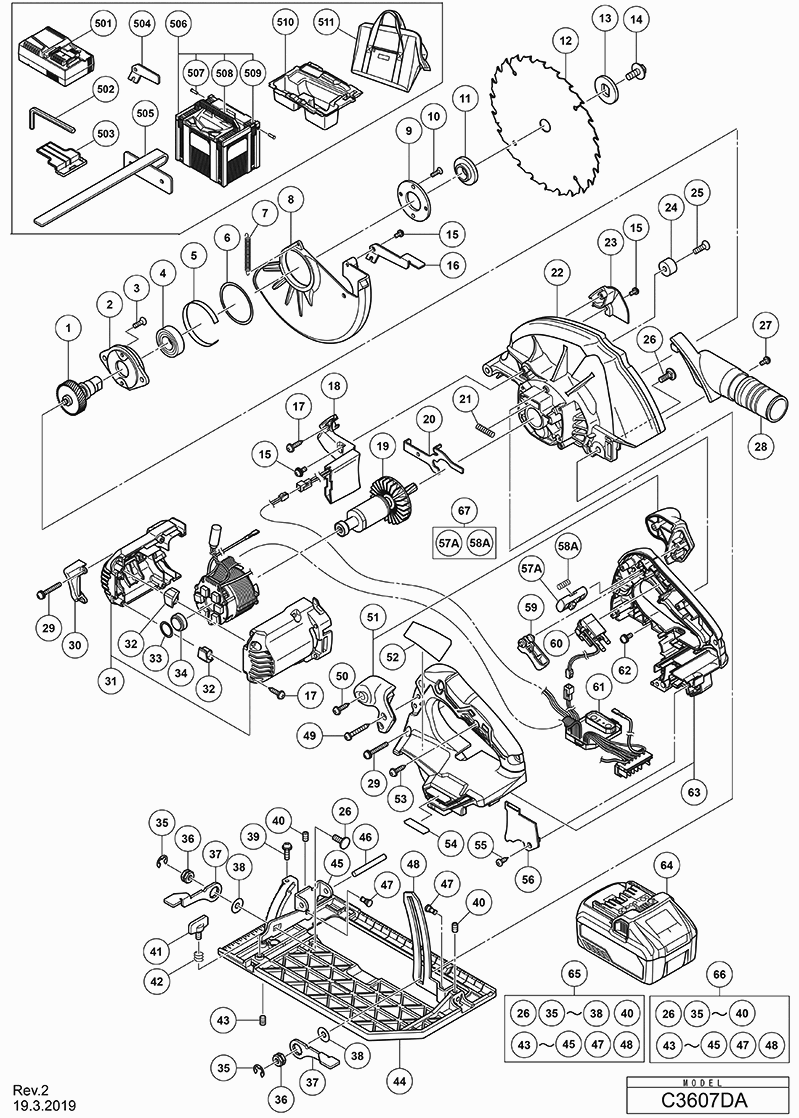

Disegno tecnico del modello Hikoki C3607DAW2Z
Elenco parti di ricambio del modello Hikoki C3607DAW2Z
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Albero del ingranaggio | ||||
| 1 | 373643 | 14.70 | 17.93 | |
| Supporto Del Cuscinetto | ||||
| 2 | 373810 | 2.25 | 2.74 | |
| Piastra di bloccaggio sigillante Vite M5x14 | ||||
| 3 | 992013 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6003 Vv | ||||
| 4 | 6003VV | 7.65 | 9.33 | |
| BOCCOLA | ||||
| 5 | 373811 | 1.80 | 2.20 | |
| Rondella | ||||
| 6 | 370591 | 1.04 | 1.27 | |
| Molla di ritorno | ||||
| 7 | 373011 | 1.04 | 1.27 | |
| Guardia inferiore | ||||
| 8 | 373812 | 13.75 | 16.78 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 9 | 302435 | 1.35 | 1.65 | |
| Vite della piastra di blocco del sigillo M4x10 | ||||
| 10 | 990430 | 1.04 | 1.27 | |
| Rondella (a2) | ||||
| 11 | 324597 | 3.15 | 3.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 12 | 302412 | |||
| Flangia OS 400 EQ | ||||
| 13 | 333556 | 1.20 | 1.46 | |
| Bullone a flangia esagonale | ||||
| 14 | 338917 | 1.04 | 1.27 | |
| Leva | ||||
| 16 | 328045 | 1.20 | 1.46 | |
| LED | ||||
| 18 | 373644 | 3.90 | 4.76 | |
| ROTATORE | ||||
| 19 | 361087 | 37.26 | 45.46 | |
| Blocco | ||||
| 20 | 338918 | 1.50 | 1.83 | |
| Molla | ||||
| 21 | 334225 | 1.80 | 2.20 | |
| Custodia del ingranaggio | ||||
| 22 | 373641 | 28.33 | 34.56 | |
| GUIDA DI FLUSSO (A) | ||||
| 23 | 373814 | 1.20 | 1.46 | |
| Cuscino C18dmr | ||||
| 24 | 337080 | 1.05 | 1.28 | |
| Vite (10 pezzi) | ||||
| 25 | 949794 | 1.65 | 2.01 | |
| BULLONE M6 (QUADRATO) | ||||
| 26 | 372747 | 1.04 | 1.27 | |
| Vite di Macchina M4x12 (nera) con Rondella | ||||
| 27 | 935196 | 1.04 | 1.27 | |
| ADATTATORE PER ESTRATTORE DI POLVERE | ||||
| 28 | 372757 | 3.00 | 3.66 | |
| Vite della macchina (con rondelle) M4x35 (nero) | ||||
| 29 | 334141 | 1.80 | 2.20 | |
| Guida di flusso | ||||
| 30 | 338919 | 1.04 | 1.27 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 31 | 338902 | 6.30 | 7.69 | |
| Cuscino | ||||
| 32 | 336554 | 1.04 | 1.27 | |
| Rondella | ||||
| 33 | 372734 | 1.04 | 1.27 | |
| Anello di gomma (1) | ||||
| 34 | 338928 | 1.04 | 1.27 | |
| Rondella | ||||
| 35 | 670514 | 1.05 | 1.28 | |
| DADO DI BLOCCO | ||||
| 36 | 372746 | 1.05 | 1.28 | |
| LEVA | ||||
| 37 | 372745 | 1.05 | 1.28 | |
| RONDINA | ||||
| 38 | 320975 | 1.05 | 1.28 | |
| Vite di sicurezza M4x14 con rondella | ||||
| 39 | 373010 | 1.04 | 1.27 | |
| Vite di bloccaggio esagonale M5x6 | ||||
| 40 | 319541 | 1.50 | 1.83 | |
| Bullone ad Ala M6x15 | ||||
| 41 | 301806 | 1.05 | 1.28 | |
| Molla (vecchio 996224) | ||||
| 42 | 947859 | 1.04 | 1.27 | |
| SIGILLO ESAGONO. VITE A BRUGOLA M6X10 | ||||
| 43 | 373815 | 1.04 | 1.27 | |
| Corpo di base | ||||
| 44 | 372742 | 15.26 | 18.62 | |
| PIASTRA BISELLATA | ||||
| 45 | 372744 | 1.50 | 1.83 | |
| SPINA A RULLO D6X50 (10 PEZZI) | ||||
| 46 | 949750 | 7.35 | 8.97 | |
| Perno Scalino D6x13 | ||||
| 47 | 320163 | 1.50 | 1.83 | |
| COLLEGAMENTO | ||||
| 48 | 372754 | 1.95 | 2.38 | |
| Vite autofilettante (con flangia) D4x30 (nero) | ||||
| 49 | 305490 | 1.04 | 1.27 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 50 | 301653 | 1.04 | 1.27 | |
| Maniglia TSC 55 | ||||
| 51 | 338934 | 3.15 | 3.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 53 | 307811 | |||
| Vite filettante D3x12 (nera) | ||||
| 55 | 334333 | 1.80 | 2.20 | |
| COPERTURA DEL MANICO (VERDE) | ||||
| 56 | 371909 | 1.95 | 2.38 | |
| POMELLO | ||||
| 57A | 374780 | 1.04 | 1.27 | |
| Molla, acciaio non arrugginito | ||||
| 58A | 374781 | 1.04 | 1.27 | |
| POMELLO DI BLOCCAGGIO | ||||
| 59 | 338899 | 1.04 | 1.27 | |
| INTERRUTTORE | ||||
| 60 | 371907 | 13.75 | 16.78 | |
| STATOR FET PCB ASS'Y | ||||
| 61 | 341002 | 122.38 | 149.30 | |
| Vite per Macchina (con rondelle) M4x14 (nero) | ||||
| 62 | 305691 | 1.05 | 1.28 | |
| SET DI MANICI (VERDE) | ||||
| 63 | 371908 | 18.70 | 22.81 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 64 | 371750 | |||
| Corpo di base | ||||
| 66 | 373817 | 34.79 | 42.44 | |
| Set di molle per manopola | ||||
| 67 | 374782 | 2.25 | 2.74 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 944459 | |||
| Cappuccio di protezione per batteria | ||||
| 503 | 329897 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 302691 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 337528 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 507 | 336474 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 508 | 336473 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 509 | 336472 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 510 | 373646 | |||
