Qui troverai tutte le parti e i disegni disponibili del 'Hikoki C3606DAWRZ'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

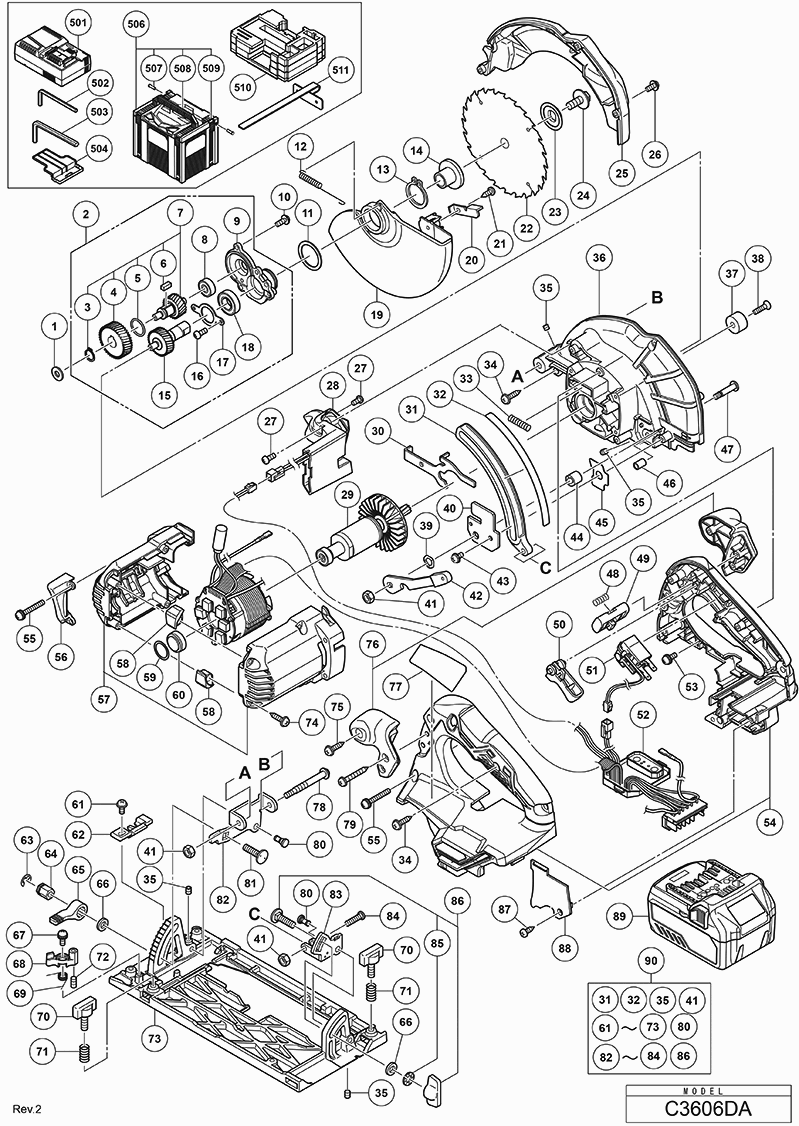

Disegno tecnico del modello Hikoki C3606DAWRZ
Elenco parti di ricambio del modello Hikoki C3606DAWRZ
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Rondella (a) | ||||
| 1 | 329975 | 6.45 | 7.87 | |
| Supporto Del Cuscinetto | ||||
| 2 | 338920 | 33.55 | 40.93 | |
| Anello di Ritenzione per Albero D11 Fino a 9.2012 | ||||
| 3 | 316487 | 1.65 | 2.01 | |
| Primo Ingranaggio | ||||
| 4 | 338925 | 7.20 | 8.78 | |
| Anello O (s-15) | ||||
| 5 | 319567 | 1.65 | 2.01 | |
| Cuneo di montaggio 4x4x10 *td5-1-4* | ||||
| 6 | 930511 | 2.40 | 2.93 | |
| Secondo Insieme dell'Albero Includ.3-6 | ||||
| 7 | 338924 | 28.60 | 34.89 | |
| Cuscinetto a sfere 606zzmc3ps2s | ||||
| 8 | 606ZZM | 15.40 | 18.79 | |
| Supporto Del Cuscinetto | ||||
| 9 | 338921 | 5.55 | 6.77 | |
| Vite della macchina M4x12 | ||||
| 10 | 951039 | 1.05 | 1.28 | |
| Rondella | ||||
| 11 | 339257 | 1.04 | 1.27 | |
| Molla di ritorno | ||||
| 12 | 373078 | 1.04 | 1.27 | |
| Rondella elastica | ||||
| 13 | 939548 | 4.65 | 5.67 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 14 | 338915 | |||
| Albero e set di ingranaggi | ||||
| 15 | 338923 | 9.90 | 12.08 | |
| Vite a macchina M3x8 (10 pezzi) | ||||
| 16 | 949203 | 1.05 | 1.28 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 17 | 338922 | 1.04 | 1.27 | |
| Cuscinetto a sfere 6901vvm | ||||
| 18 | 6901VV | 9.60 | 11.71 | |
| Guardia inferiore | ||||
| 19 | 338905 | 3.60 | 4.39 | |
| PULSANTE | ||||
| 20 | 338927 | 1.04 | 1.27 | |
| Vite a tagliente D4x10 (nero) | ||||
| 21 | 302090 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 22 | 338935 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 23 | 338916 | |||
| Bullone a flangia esagonale | ||||
| 24 | 338917 | 1.04 | 1.27 | |
| CAPPUCCIO PROTETTIVO (VERDE)(VECCHIO 372880) | ||||
| 25A | 373650 | 7.35 | 8.97 | |
| Vite di Macchina M4x12 (nera) con Rondella | ||||
| 26 | 333781 | 1.20 | 1.46 | |
| Vite per macchina (con rondella) M4x8 (nero) | ||||
| 27 | 323211 | 1.05 | 1.28 | |
| LED | ||||
| 28 | 339218 | 5.40 | 6.59 | |
| ROTOR (C) ASS'Y | ||||
| 29 | 361078 | 47.58 | 58.04 | |
| Blocco | ||||
| 30 | 338918 | 1.50 | 1.83 | |
| COLLEGAMENTO | ||||
| 31 | 371943 | 4.35 | 5.31 | |
| Piastra di misura (a) | ||||
| 32 | 339258 | 1.80 | 2.20 | |
| Molla | ||||
| 33 | 334225 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 34 | 307811 | |||
| Vite di bloccaggio esagonale M5x6 | ||||
| 35 | 319541 | 1.50 | 1.83 | |
| Copertura dell'ingranaggio | ||||
| 36 | 338907 | 21.31 | 26.00 | |
| Cuscino C18dmr | ||||
| 37 | 310842 | 1.05 | 1.28 | |
| Vite M5x20 (10 pezzi) | ||||
| 38 | 949793 | 1.35 | 1.65 | |
| Rondella ondulata 8 | ||||
| 39 | 334242 | 1.73 | 2.10 | |
| Piastra di copertura (2 necessarie) | ||||
| 40 | 371946 | 1.20 | 1.46 | |
| Dado a U M5 | ||||
| 41 | 308387 | 1.05 | 1.28 | |
| Leva (a) | ||||
| 42 | 338930 | 3.15 | 3.84 | |
| VITE M4 CON RONDELLA | ||||
| 43 | 372219 | 1.04 | 1.27 | |
| CAMMA | ||||
| 44 | 333681 | 3.45 | 4.21 | |
| Piastra | ||||
| 45 | 371947 | 1.04 | 1.27 | |
| Blocco | ||||
| 46 | 338932 | 1.20 | 1.46 | |
| ALBERO A CAMME | ||||
| 47 | 333680 | 5.10 | 6.22 | |
| Molla | ||||
| 48 | 336650 | 1.05 | 1.28 | |
| PULSANTE | ||||
| 49 | 338901 | 1.04 | 1.27 | |
| POMELLO DI BLOCCAGGIO | ||||
| 50 | 338899 | 1.04 | 1.27 | |
| INTERRUTTORE | ||||
| 51 | 371907 | 13.75 | 16.78 | |
| STATOR FET PCB ASS'Y | ||||
| 52 | 340992 | 127.60 | 155.67 | |
| Vite per Macchina (con rondelle) M4x14 (nero) | ||||
| 53 | 305691 | 1.05 | 1.28 | |
| SET DI MANICI (VERDE) | ||||
| 54 | 371908 | 18.70 | 22.81 | |
| Vite della macchina (con rondelle) M4x35 (nero) | ||||
| 55 | 334141 | 1.80 | 2.20 | |
| Guida di flusso | ||||
| 56 | 338919 | 1.04 | 1.27 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 57 | 338902 | 6.30 | 7.69 | |
| Cuscino | ||||
| 58 | 336554 | 1.04 | 1.27 | |
| Rondella | ||||
| 59 | 372734 | 1.04 | 1.27 | |
| Anello di gomma (1) | ||||
| 60 | 338928 | 1.04 | 1.27 | |
| Vite per macchina (con rondella) M4x8 (nero) | ||||
| 61 | 315500 | 1.35 | 1.65 | |
| PEZZO GUIDA | ||||
| 62 | 338913 | 1.04 | 1.27 | |
| Rondella elastica | ||||
| 63 | 942827 | 1.04 | 1.27 | |
| Dado M6 | ||||
| 64 | 333660 | 1.80 | 2.20 | |
| Leva KA 65 | ||||
| 65 | 333659 | 1.80 | 2.20 | |
| Anello M6 (vecchio 949425z , 10 pezzi) | ||||
| 66 | 949425 | 1.05 | 1.28 | |
| Vite per macchina (con rondella) M4x8 (nero) | ||||
| 67 | 317200 | 1.65 | 2.01 | |
| Leva di arresto | ||||
| 68 | 333657 | 3.45 | 4.21 | |
| Molla (b) | ||||
| 69 | 339259 | 1.80 | 2.20 | |
| Molla | ||||
| 71 | 324876 | 1.80 | 2.20 | |
| Vite a brugola con blocco sigillo M5x10 | ||||
| 72 | 334142 | 1.80 | 2.20 | |
| Piastra di base KS 60 | ||||
| 73 | 371941 | 21.31 | 26.00 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 75 | 301653 | 1.04 | 1.27 | |
| Maniglia TSC 55 | ||||
| 76 | 338934 | 3.15 | 3.84 | |
| Vite di regolazione (a) | ||||
| 78 | 339260 | 1.04 | 1.27 | |
| Vite autofilettante (con flangia) D4x30 (nero) | ||||
| 79 | 305490 | 1.04 | 1.27 | |
| Perno Scalino D6x13 | ||||
| 80 | 320163 | 1.50 | 1.83 | |
| Bullone (quadrato) M6x22 | ||||
| 81 | 314623 | 1.80 | 2.20 | |
| Piastra di smussatura | ||||
| 82 | 338910 | 1.65 | 2.01 | |
| LINK SOTTORDINATO | ||||
| 83 | 371944 | 2.40 | 2.93 | |
| VITE SPECIALE | ||||
| 84 | 371945 | 1.04 | 1.27 | |
| RONDELLA M6 | ||||
| 85 | 948167 | 1.04 | 1.27 | |
| Montaggio bullone (quadrato) M6x22 Includ.89 | ||||
| 86 | 314620 | 6.45 | 7.87 | |
| Vite filettante D3x12 (nera) | ||||
| 87 | 334333 | 1.80 | 2.20 | |
| COPERTURA DEL MANICO (VERDE) | ||||
| 88 | 371909 | 1.95 | 2.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 89 | 371750 | |||
| Ass'y di base Incl.57 | ||||
| 90 | 371939 | 35.61 | 43.45 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 990666 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 944459 | |||
| Cappuccio di protezione per batteria | ||||
| 504 | 329897 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 337528 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 507 | 336474 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 508 | 336473 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 509 | 336472 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 510A | 373651 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 511 | 302756 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 316161 | |||
| Guida lunga (650mm) | ||||
| 602 | 316104 | 91.58 | 111.72 | |
| Adattatore per condotto | ||||
| 603 | 339383 | 4.50 | 5.49 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 962175 | |||
| Vite ad ali M6x18 Eccetto per Usa,can | ||||
| 605 | 307898 | 1.65 | 2.01 | |
| Molla | ||||
| 606 | 941056 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 339188 | |||
| Bullone speciale | ||||
| 608 | 321996 | 1.65 | 2.01 | |
