Qui troverai tutte le parti e i disegni disponibili di “Hikoki C3606DA”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

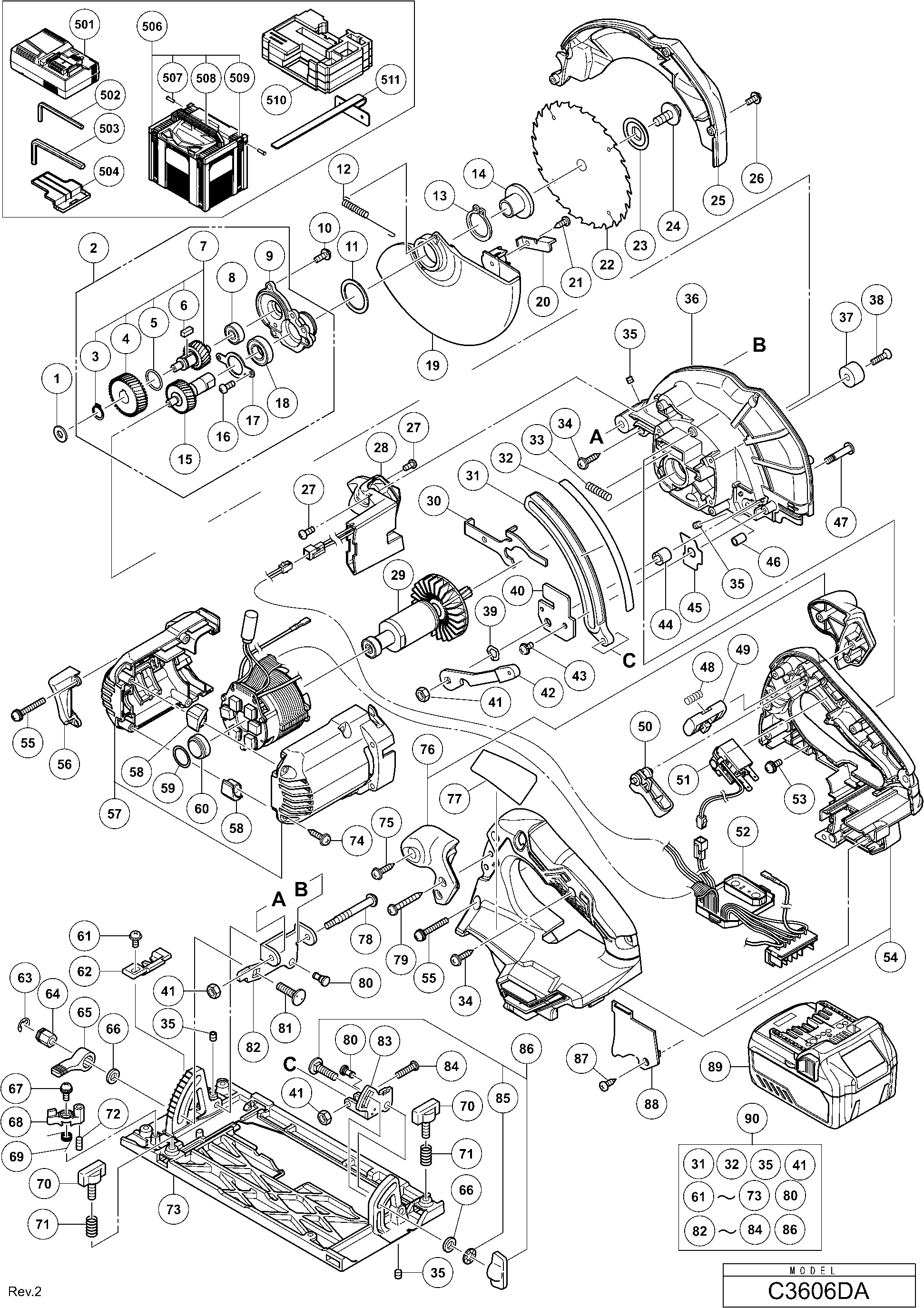

Disegni tecnici di Hikoki C3606DA
Elenco parti di Hikoki C3606DA
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite di bloccaggio esagonale M5x6 | ||||
| *35 | 319541 | 1.50 | 1.83 | |
| DADO IN NYLON M5 | ||||
| *41A | 377291 | 1.00 | 1.22 | |
| Rondella (a) | ||||
| 1 | 329975 | 6.45 | 7.87 | |
| Supporto Del Cuscinetto | ||||
| 2 | 338920 | 33.55 | 40.93 | |
| Anello di Ritenzione per Albero D11 Fino a 9.2012 | ||||
| 3 | 316487 | 1.65 | 2.01 | |
| Primo Ingranaggio | ||||
| 4 | 338925 | 7.20 | 8.78 | |
| Anello O (s-15) | ||||
| 5 | 319567 | 1.65 | 2.01 | |
| Cuneo di montaggio 4x4x10 *td5-1-4* | ||||
| 6 | 930511 | 2.40 | 2.93 | |
| Secondo Insieme dell'Albero Includ.3-6 | ||||
| 7 | 338924 | 28.60 | 34.89 | |
| Cuscinetto a sfere 606zzmc3ps2s | ||||
| 8 | 606ZZM | 15.40 | 18.79 | |
| Supporto Del Cuscinetto | ||||
| 9 | 338921 | 5.55 | 6.77 | |
| Vite della macchina M4x12 | ||||
| 10 | 951039 | 1.05 | 1.28 | |
| Rondella | ||||
| 11 | 339257 | 1.04 | 1.27 | |
| Molla di ritorno | ||||
| 12 | 373078 | 1.04 | 1.27 | |
| Rondella elastica | ||||
| 13 | 939548 | 4.65 | 5.67 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 14 | 338915 | |||
| RONDINA (A) (VECCHIO 338915) | ||||
| 14A | 376366 | 1.20 | 1.46 | |
| Albero e set di ingranaggi | ||||
| 15 | 338923 | 9.90 | 12.08 | |
| Vite a macchina M3x8 (10 pezzi) | ||||
| 16 | 949203 | 1.05 | 1.28 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 17 | 338922 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 18 | 6901VV | |||
| Guardia inferiore | ||||
| 19 | 338905 | 3.60 | 4.39 | |
| PULSANTE | ||||
| 20 | 338927 | 1.04 | 1.27 | |
| Vite a tagliente D4x10 (nero) | ||||
| 21 | 302090 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 22 | 338935 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 23 | 338916 | |||
| RONDINA (B) (VECCHIO 338916) | ||||
| 23A | 376367 | 1.04 | 1.27 | |
| Bullone a flangia esagonale | ||||
| 24 | 338917 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 25 | 372880 | |||
| CAPPUCCIO PROTETTIVO (VERDE)(VECCHIO 372880) | ||||
| 25A | 373650 | 7.35 | 8.97 | |
| Vite di Macchina M4x12 (nera) con Rondella | ||||
| 26 | 333781 | 1.20 | 1.46 | |
| Vite per macchina (con rondella) M4x8 (nero) | ||||
| 27 | 323211 | 1.05 | 1.28 | |
| LED | ||||
| 28 | 339218 | 5.40 | 6.59 | |
| ROTOR (C) ASS'Y | ||||
| 29 | 361078 | 47.58 | 58.04 | |
| Blocco | ||||
| 30 | 338918 | 1.50 | 1.83 | |
| COLLEGAMENTO | ||||
| 31 | 371943 | 4.35 | 5.31 | |
| Piastra di misura (a) | ||||
| 32 | 339258 | 1.80 | 2.20 | |
| Molla | ||||
| 33 | 334225 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 34 | 307811 | |||
| Vite di bloccaggio esagonale M5x6 | ||||
| 35 | 319541 | 1.50 | 1.83 | |
| Copertura dell'ingranaggio | ||||
| 36 | 338907 | 21.31 | 26.00 | |
| Coperchio del ingranaggio | ||||
| 36B | 376033 | 13.75 | 16.78 | |
| Cuscino C18dmr | ||||
| 37 | 310842 | 1.05 | 1.28 | |
| Vite M5x20 (10 pezzi) | ||||
| 38 | 949793 | 1.35 | 1.65 | |
| Rondella ondulata 8 | ||||
| 39 | 334242 | 1.73 | 2.10 | |
| Piastra di copertura (2 necessarie) | ||||
| 40 | 371946 | 1.20 | 1.46 | |
| Dado a U M5 | ||||
| 41 | 308387 | 1.05 | 1.28 | |
| DADO IN NYLON M5 | ||||
| 41A | 377291 | 1.00 | 1.22 | |
| Leva (a) | ||||
| 42 | 338930 | 3.15 | 3.84 | |
| VITE M4 CON RONDELLA | ||||
| 43 | 372219 | 1.04 | 1.27 | |
| CAMMA | ||||
| 44 | 333681 | 3.45 | 4.21 | |
| Piastra | ||||
| 45 | 371947 | 1.04 | 1.27 | |
| Blocco | ||||
| 46 | 338932 | 1.20 | 1.46 | |
| ALBERO A CAMME | ||||
| 47 | 333680 | 5.10 | 6.22 | |
| Bullone (Quadrato) M6X20 | ||||
| 47A | 375031 | 1.04 | 1.27 | |
| Molla | ||||
| 48 | 336650 | 1.05 | 1.28 | |
| Molla (f) | ||||
| 48B | 301631 | 1.04 | 1.27 | |
| PULSANTE | ||||
| 49 | 338901 | 1.04 | 1.27 | |
| POMELLO | ||||
| 49A | 374780 | 1.04 | 1.27 | |
| POMELLO DI BLOCCAGGIO | ||||
| 50 | 338899 | 1.04 | 1.27 | |
| INTERRUTTORE | ||||
| 51 | 371907 | 13.75 | 16.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 52 | 340992 | |||
| SET PCB FET DI CAMPO (VECCHIO 340992) | ||||
| 52A | 341101 | 116.82 | 142.52 | |
| Vite per Macchina (con rondelle) M4x14 (nero) | ||||
| 53 | 305691 | 1.05 | 1.28 | |
| SET DI MANICI (VERDE) | ||||
| 54 | 371908 | 18.70 | 22.81 | |
| Vite della macchina (con rondelle) M4x35 (nero) | ||||
| 55 | 334141 | 1.80 | 2.20 | |
| Guida di flusso | ||||
| 56 | 338919 | 1.04 | 1.27 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 57 | 338902 | 6.30 | 7.69 | |
| Cuscino | ||||
| 58 | 336554 | 1.04 | 1.27 | |
| Rondella | ||||
| 59 | 372734 | 1.04 | 1.27 | |
| Anello di gomma (1) | ||||
| 60 | 338928 | 1.04 | 1.27 | |
| Vite per macchina (con rondella) M4x8 (nero) | ||||
| 61 | 315500 | 1.35 | 1.65 | |
| PEZZO GUIDA | ||||
| 62 | 338913 | 1.04 | 1.27 | |
| Rondella elastica | ||||
| 63 | 942827 | 1.04 | 1.27 | |
| Dado M6 | ||||
| 64 | 333660 | 1.80 | 2.20 | |
| Leva KA 65 | ||||
| 65 | 333659 | 1.80 | 2.20 | |
| Anello M6 (vecchio 949425z , 10 pezzi) | ||||
| 66 | 949425 | 1.05 | 1.28 | |
| Vite per macchina (con rondella) M4x8 (nero) | ||||
| 67 | 317200 | 1.65 | 2.01 | |
| Leva di arresto | ||||
| 68 | 333657 | 3.45 | 4.21 | |
| Molla (b) | ||||
| 69 | 339259 | 1.80 | 2.20 | |
| Vite ad ali M6x18 Eccetto per Usa,can | ||||
| 70 | 307898 | 1.65 | 2.01 | |
| Molla | ||||
| 71 | 324876 | 1.80 | 2.20 | |
| Vite a brugola con blocco sigillo M5x10 | ||||
| 72 | 334142 | 1.80 | 2.20 | |
| GRANO ESAGONALE INCASSATO M5X10 NUOVO | ||||
| 72A | 377288 | 1.00 | 1.22 | |
| Piastra di base KS 60 | ||||
| 73 | 371941 | 21.31 | 26.00 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 74 | 301653 | 1.04 | 1.27 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 75 | 301653 | 1.04 | 1.27 | |
| Maniglia TSC 55 | ||||
| 76 | 338934 | 3.15 | 3.84 | |
| Vite di regolazione (a) | ||||
| 78 | 339260 | 1.04 | 1.27 | |
| Vite autofilettante (con flangia) D4x30 (nero) | ||||
| 79 | 305490 | 1.04 | 1.27 | |
| Perno Scalino D6x13 | ||||
| 80 | 320163 | 1.50 | 1.83 | |
| Bullone (quadrato) M6x22 | ||||
| 81 | 314623 | 1.80 | 2.20 | |
| Piastra di smussatura | ||||
| 82 | 338910 | 1.65 | 2.01 | |
| LINK SOTTORDINATO | ||||
| 83 | 371944 | 2.40 | 2.93 | |
| VITE SPECIALE | ||||
| 84 | 371945 | 1.04 | 1.27 | |
| RONDELLA M6 | ||||
| 85 | 948167 | 1.04 | 1.27 | |
| Montaggio bullone (quadrato) M6x22 Includ.89 | ||||
| 86 | 314620 | 6.45 | 7.87 | |
| Bullone (quadrato) M6x22 | ||||
| 86A | 314623 | 1.80 | 2.20 | |
| Vite filettante D3x12 (nera) | ||||
| 87 | 334333 | 1.80 | 2.20 | |
| COPERTURA DEL MANICO (VERDE) | ||||
| 88 | 371909 | 1.95 | 2.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 89 | 371750 | |||
| Ass'y di base Incl.57 | ||||
| 90 | 371939 | 35.61 | 43.45 | |
| Ass'y di base Incl.57 | ||||
| 90B | 371939 | 35.61 | 43.45 | |
| Set di molle per manopola | ||||
| 91 | 374782 | 2.25 | 2.74 | |
| Rondella elastica | ||||
| 94 | 942827 | 1.04 | 1.27 | |
| LEVA | ||||
| 95 | 374246 | 2.70 | 3.29 | |
| DADO DI BLOCCO | ||||
| 96 | 374248 | 1.20 | 1.46 | |
| RONDELLA ONDULATA 12 MM NUOVA | ||||
| 97 | 375106 | 1.80 | 2.20 | |
| RONDINA | ||||
| 98 | 320975 | 1.05 | 1.28 | |
| Distanziatore (A) | ||||
| 99 | 376105 | 1.04 | 1.27 | |
| Dado a farfalla M6 | ||||
| 100 | 375026 | 1.20 | 1.46 | |
| Set di Leve Incl. 20 | ||||
| 101A | 376031 | 18.70 | 22.81 | |
| Cuscinetto a sfere 606zzmc3ps2s | ||||
| 102 | 606ZZM | 15.40 | 18.79 | |
| Cuscinetto a sfere 609vvmc2ps2s | ||||
| 103 | 609VVM | 6.00 | 7.32 | |
| Piastra a molla (1) | ||||
| 104 | 376621 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 990666 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 944459 | |||
| Cappuccio di protezione per batteria | ||||
| 504 | 329897 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 337528 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 507 | 336474 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 508 | 336473 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 509 | 336472 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 510 | 373138 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 510C | 378278 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 511 | 302756 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 316161 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601A | 375630 | |||
| Guida lunga (650mm) | ||||
| 602 | 316104 | 91.58 | 111.72 | |
| Guida lunga (650mm) | ||||
| 602A | 316104 | 91.58 | 111.72 | |
| Adattatore per condotto | ||||
| 603 | 339383 | 4.50 | 5.49 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 962175 | |||
| Vite ad ali M6x18 Eccetto per Usa,can | ||||
| 605 | 307898 | 1.65 | 2.01 | |
| Molla | ||||
| 606 | 941056 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 339188 | |||
| Bullone speciale | ||||
| 608 | 321996 | 1.65 | 2.01 | |
