Qui troverai tutte le parti e i disegni disponibili di “Hikoki C12RSH2”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

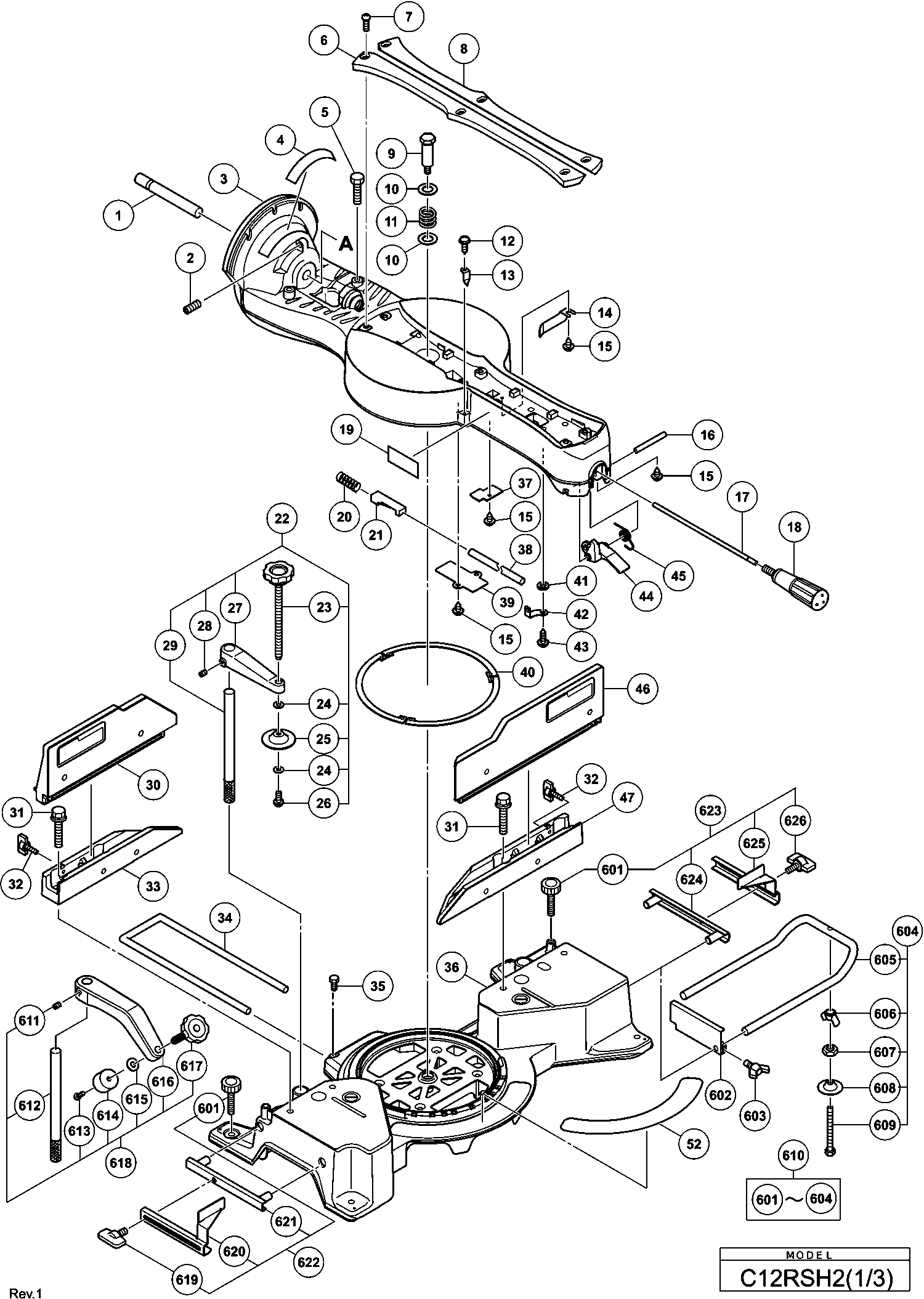

Disegni tecnici di Hikoki C12RSH2
Elenco parti di Hikoki C12RSH2
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Asta di collegamento | ||||
| *114 | 328522 | 13.05 | 15.92 | |
| Alimentazione commutata Ass'y | ||||
| *142A | 371121 | 18.98 | 23.15 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *143 | 984750 | |||
| Cavo 10.7 (UTILIZZARE 714500=2X1 5M) | ||||
| *144 | 500247Z | 6.18 | 7.54 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| *153 | 959141 | 3.75 | 4.58 | |
| Spazzola di carbone (1 paio) | ||||
| *159 | 999065 | 7.95 | 9.70 | |
| Vite di regolazione esagonale M5x8 | ||||
| *161 | 938477 | 1.05 | 1.28 | |
| CUSTODIA INGRANAGGIO (VECCHIO 339640) | ||||
| *164C | 373191 | 81.95 | 99.98 | |
| GRUPPO STATORE (A) 110 VOLT | ||||
| *165 | 340924D | 54.67 | 66.70 | |
| Assieme dello stator (b) 220v-240v Includ.166 | ||||
| *165 | 340925E | 47.58 | 58.04 | |
| STATORE 230V | ||||
| *169 | 361021C | 40.84 | 49.82 | |
| GRUPPO INDOTTO 110–120 V | ||||
| *169 | 361021B | 34.70 | 42.33 | |
| Vite a macchina M5x20 (nero) | ||||
| *177 | 995096 | 1.05 | 1.28 | |
| Vite da macchina M5x10 (nera) | ||||
| *191 | 336342 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *198 | 339650 | |||
| RONDELLA (B) (VECCHIO COD. 323652) | ||||
| *201 | 339652 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *202 | 328326 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| *203 | 324452 | |||
| Molla di ritorno | ||||
| *206 | 328188 | 1.50 | 1.83 | |
| Interruttore | ||||
| *212 | 324424 | 6.45 | 7.87 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *213 | 339637 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| *214 | 339646 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| *502 | 322955M | |||
| Base gomma | ||||
| *51 | 323606 | 1.05 | 1.28 | |
| Clip di Nylon | ||||
| *81 | 948614 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *82 | 339733 | |||
| Albero (c) D16 | ||||
| 1 | 339629 | 1.04 | 1.27 | |
| Vite a Brugola con Bloccaggio M8x16 | ||||
| 2 | 324612 | 1.65 | 2.01 | |
| Tavolo girevole | ||||
| 3 | 339633 | 87.86 | 107.19 | |
| Scala | ||||
| 4 | 324416 | 3.15 | 3.84 | |
| BULLONE NYLOCK M8 X 25 | ||||
| 5 | 303409 | 1.00 | 1.22 | |
| Guida lama di sega | ||||
| 6 | 324411 | 3.00 | 3.66 | |
| Vite Macchina M5x16 (nero) | ||||
| 7 | 302317 | 1.05 | 1.28 | |
| Guida lama di sega | ||||
| 8 | 324410 | 3.00 | 3.66 | |
| Albero (b) | ||||
| 9 | 324401 | 7.20 | 8.78 | |
| Rondella M16 | ||||
| 10 | 955818 | 1.05 | 1.28 | |
| MOLLA | ||||
| 11 | 324402 | 2.70 | 3.29 | |
| Vite per macchina M4x12 (10 pezzi) | ||||
| 12 | 949217 | 1.05 | 1.28 | |
| INDICATORE | ||||
| 13 | 321329 | 1.65 | 2.01 | |
| Distanziale (a) C8fshe, C8fse | ||||
| 14 | 321342 | 1.65 | 2.01 | |
| Vite per macchina M4x8 (10 pezzi) | ||||
| 15 | 949215 | 1.05 | 1.28 | |
| Albero del leva | ||||
| 16 | 321339 | 1.80 | 2.20 | |
| Albero (a) C10fsh (fino al 08.2008) | ||||
| 17 | 334378 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 18 | 322283 | |||
| MANIGLIA LATERALE (VECCHIO 322283/322898) | ||||
| 18A | 376050 | 1.20 | 1.46 | |
| Molla (e) | ||||
| 20 | 321417 | 3.45 | 4.21 | |
| Fermaglio | ||||
| 21 | 322280 | 4.95 | 6.04 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 22 | 339624 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 23 | 339625 | |||
| Rondella | ||||
| 24 | 996722 | 1.05 | 1.28 | |
| Piastra di serraggio | ||||
| 25 | 322047 | 1.38 | 1.68 | |
| Vite da Macchina M5x12 Nero | ||||
| 26 | 996247 | 1.05 | 1.28 | |
| Vite a brugola con blocco di sicurezza M6x10 | ||||
| 28 | 307956 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 29 | 339626 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 30 | 339657 | |||
| Bullone (con rondelle) M8x35 (nero) | ||||
| 31 | 307221 | 1.04 | 1.27 | |
| Vite a Farfalla M6x22 | ||||
| 32 | 322959 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 33 | 339628 | |||
| Supporto | ||||
| 34 | 998834 | 9.30 | 11.35 | |
| SUPPORTO (VECCHIO 998834) | ||||
| 34A | 376730 | 1.26 | 1.54 | |
| Vite M6x10 (10 pezzi) | ||||
| 35 | 949610 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 36 | 339631 | |||
| COPERTURA | ||||
| 37 | 324395 | 1.50 | 1.83 | |
| Albero (c) (fino al 08.2008) | ||||
| 38 | 324396 | 3.00 | 3.66 | |
| Copertura del Perno | ||||
| 39 | 321336 | 1.65 | 2.01 | |
| Guida per il tavolo rotante C8fc | ||||
| 40 | 324400 | 1.50 | 1.83 | |
| Rondella M5 (vecchio 949431z, 10 pezzi) | ||||
| 41 | 949431 | 1.04 | 1.27 | |
| Supporto | ||||
| 42 | 321331 | 1.65 | 2.01 | |
| Vite a macchina M5x20 (nero) | ||||
| 43 | 995096 | 1.05 | 1.28 | |
| Leva C8fshe, C8fse | ||||
| 44 | 321338 | 1.65 | 2.01 | |
| Molla | ||||
| 45 | 321340 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 46 | 339656 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 47 | 339627 | |||
| Base gomma | ||||
| 51 | 323606 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 52 | 370011 | |||
| Rondella M4 (vecchio 949429z) | ||||
| 53 | 949429 | 1.05 | 1.28 | |
| Vite di Macchina M4x12 (nera) con Rondella | ||||
| 54 | 935196 | 1.04 | 1.27 | |
| Clip di Nylon | ||||
| 81 | 948614 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 82 | 339732 | |||
| Grano esagonale incassato M8x10 | ||||
| 83 | 961554 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 84 | 339621 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 85 | 339620 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 86 | 339619 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 87 | 339618 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 88 | 339622 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 89 | 339623 | |||
| Chiodo Fisso Fino 11.2014 | ||||
| 90 | 324420 | 6.00 | 7.32 | |
| Vite a brugola con blocco di sicurezza M6x10 | ||||
| 94 | 307956 | 1.05 | 1.28 | |
| Bullone TURBO II | ||||
| 98 | 324421 | 1.65 | 2.01 | |
| Vite a Macchina (con Rondelle) M5x16 (Nera) | ||||
| 99 | 307294 | 1.05 | 1.28 | |
| MANICOTTO FILETTATO | ||||
| 100 | 324415 | 6.45 | 7.87 | |
| PULSANTE M6X25 | ||||
| 101 | 324418 | 3.00 | 3.66 | |
| Molla (vecchio 996224) | ||||
| 102 | 947859 | 1.04 | 1.27 | |
| Sostegno | ||||
| 103A | 334458 | 8.85 | 10.80 | |
| CUSCINETTO | ||||
| 104 | 324414 | 19.11 | 23.32 | |
| COPERTURA | ||||
| 105 | 320183 | 3.30 | 4.03 | |
| Perno di arresto compreso.94 | ||||
| 106 | 324419 | 5.40 | 6.59 | |
| Anello O (p-9) | ||||
| 107 | 872645 | 1.65 | 2.01 | |
| Perno Di Pivot | ||||
| 108 | 324387 | 2.10 | 2.56 | |
| Cerniera (a) | ||||
| 109 | 324467 | 64.63 | 78.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 110 | 312672 | |||
| Base gomma | ||||
| 110A | 323606 | 1.05 | 1.28 | |
| REGOLATORE | ||||
| 111 | 319270 | 5.85 | 7.14 | |
| Vite della macchina M5x12 (10 pezzi) | ||||
| 112 | 949237 | 1.05 | 1.28 | |
| MANICOTTO FILETTATO | ||||
| 113 | 303854 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 114 | 324376 | |||
| Molla | ||||
| 115 | 319267 | 1.50 | 1.83 | |
| Piastra (b) | ||||
| 116 | 319268 | 1.65 | 2.01 | |
| Molla della frizione | ||||
| 117 | 305179 | 1.05 | 1.28 | |
| Marcatore Laser | ||||
| 118 | 329863 | 43.18 | 52.67 | |
| Vite di bloccaggio esagonale M5x6 | ||||
| 119 | 319541 | 1.50 | 1.83 | |
| Copertura (a) | ||||
| 120 | 319271 | 15.54 | 18.96 | |
| Piatto (a) | ||||
| 121 | 322291 | 3.30 | 4.03 | |
| Vite della frizione | ||||
| 123 | 305180 | 4.50 | 5.49 | |
| RONDELLA DI REGOLAZIONE | ||||
| 124 | 962614 | 1.04 | 1.27 | |
| Supporto (b) | ||||
| 125 | 319269 | 7.80 | 9.52 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 141 | 339644 | |||
| Alimentazione commutata Ass'y | ||||
| 142A | 371121 | 18.98 | 23.15 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 143 | 984750 | |||
| Cavo 10.7 (UTILIZZARE 714500=2X1 5M) | ||||
| 144 | 500247Z | 6.18 | 7.54 | |
| Boccola del cavo D10.1 | ||||
| 145 | 938051 | 1.04 | 1.27 | |
| Strip di serraggio (vecchio 994566) | ||||
| 146 | 937631 | 1.04 | 1.27 | |
| Boccola del cavo | ||||
| 147 | 319349 | 1.50 | 1.83 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 148 | 301653 | 1.04 | 1.27 | |
| Interruttore | ||||
| 149 | 319503 | 12.60 | 15.37 | |
| Vite Macchina M5x25 (nero) | ||||
| 150 | 880734 | 1.04 | 1.27 | |
| Vite di taglio (con flangia) D5x25 (nera) | ||||
| 151 | 305558 | 1.04 | 1.27 | |
| Tubo termoretraibile | ||||
| 152 | 324518 | 12.15 | 14.82 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 153 | 959141 | 3.75 | 4.58 | |
| Cavo interno | ||||
| 154 | 324458 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 157 | 339643 | |||
| Cappuccio della spazzola | ||||
| 158 | 945161 | 1.20 | 1.46 | |
| Spazzola di carbone (1 paio) | ||||
| 159 | 999065 | 7.95 | 9.70 | |
| Supporto della spazzola di carbone (vecchia 938241 | ||||
| 160 | 938241 | 6.45 | 7.87 | |
| Vite di regolazione esagonale M5x8 | ||||
| 161 | 938477 | 1.05 | 1.28 | |
| MANICOTTO ESATRICO | ||||
| 162 | 324388 | 4.80 | 5.86 | |
| Molla | ||||
| 163 | 310898 | 13.75 | 16.78 | |
| CUSTODIA INGRANAGGIO (VECCHIO 339640) | ||||
| 164A | 373191 | 81.95 | 99.98 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 164D | 378855 | |||
| GRUPPO STATORE (A) 110 VOLT | ||||
| 165 | 340924D | 54.67 | 66.70 | |
| Assieme dello stator (b) 220v-240v Includ.166 | ||||
| 165 | 340925E | 47.58 | 58.04 | |
| Punto di contatto Portaspazzola | ||||
| 166 | 937623 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 167 | 339734 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 168 | 339642 | |||
| STATORE 230V | ||||
| 169 | 361021C | 40.84 | 49.82 | |
| GRUPPO INDOTTO 110–120 V | ||||
| 169 | 361021B | 34.70 | 42.33 | |
| Cuscinetto a sfera 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 170 | 6000VV | 6.15 | 7.50 | |
| Cuscinetto a sfere 6201vvcmps2s | ||||
| 171 | 6201VV | 6.45 | 7.87 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 172 | 339641 | |||
| Vite M4x10 (10 pezzi) | ||||
| 173 | 949322 | 1.05 | 1.28 | |
| Puleggia (a) | ||||
| 174 | 324443 | 4.20 | 5.12 | |
| PULEGGIA (A) (VECCHIO 324443) | ||||
| 174 | 378182 | 1.68 | 2.05 | |
| Rullo ad ago | ||||
| 175 | 983545 | 1.05 | 1.28 | |
| Supporto Del Cuscinetto | ||||
| 176 | 325259 | 3.15 | 3.84 | |
| Vite a macchina M5x20 (nero) | ||||
| 177 | 995096 | 1.05 | 1.28 | |
| Cintura | ||||
| 178 | 324427 | 26.26 | 32.04 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 179 | 307811 | |||
| Anello di distanza AU 43 FF | ||||
| 180 | 302757 | 1.04 | 1.27 | |
| Molla | ||||
| 182 | 322457 | 1.50 | 1.83 | |
| Vite per macchina M4x16 | ||||
| 183 | 954878 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 184 | 339651 | |||
| Vite a macchina M5x20 (nero) | ||||
| 185 | 995096 | 1.05 | 1.28 | |
| MOLLA DI RITENZIONE OSC 18 | ||||
| 186 | 988821 | 3.60 | 4.39 | |
| Perno di arresto compreso.94 | ||||
| 187 | 307732 | 4.50 | 5.49 | |
| PULSANTE | ||||
| 188 | 961468 | 1.35 | 1.65 | |
| Blocco sigillo Hd. Vite a brugola M5x10 | ||||
| 189 | 877839 | 1.05 | 1.28 | |
| Vite di Macchina M4x12 (nera) con Rondella | ||||
| 190 | 935196 | 1.04 | 1.27 | |
| Vite della macchina M6x25 (10 pezzi) | ||||
| 192 | 949260 | 1.35 | 1.65 | |
| Cuscinetto a sfere 606zzmc3ps2s | ||||
| 193 | 606ZZM | 15.40 | 18.79 | |
| Rondella di molla M6 (vecchio 949455z, 10 pezzi) | ||||
| 194 | 949455 | 1.05 | 1.28 | |
| Anello M6 (vecchio 949425z , 10 pezzi) | ||||
| 195 | 949425 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 196 | 339649 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 197 | 339648 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 199 | 339653 | |||
| Bullone (a) M10 | ||||
| 200 | 988101 | 1.95 | 2.38 | |
| RONDELLA (B) (VECCHIO COD. 323652) | ||||
| 201 | 339652 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 202 | 328326 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 203 | 324452 | |||
| COPERTURA | ||||
| 204 | 307731 | 2.55 | 3.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 205 | 339654 | |||
| Molla di ritorno | ||||
| 206 | 328188 | 1.50 | 1.83 | |
| Montaggio del mandrino | ||||
| 207 | 324438 | 36.99 | 45.12 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 207A | 383534 | |||
| CUSCINETTO A SFERE 6003VVCM (RITENUTA IN NYLON) | ||||
| 208 | 327694 | 5.25 | 6.40 | |
| Supporto Del Cuscinetto | ||||
| 209 | 324439 | 10.20 | 12.44 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 210 | 608VVM | 5.70 | 6.95 | |
| Vite da macchina M5x20 | ||||
| 211 | 333963 | 1.68 | 2.05 | |
| Interruttore | ||||
| 212 | 324424 | 6.45 | 7.87 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 213 | 339637 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 214 | 339646 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 215 | 373165 | |||
| Vite a macchina M5x20 (nero) | ||||
| 216 | 995096 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 333732 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 322955 | |||
| Rondella (c) | ||||
| 503 | 328520 | 9.45 | 11.53 | |
| Pulsante M6 x 32 | ||||
| 601 | 960017 | 1.65 | 2.01 | |
| Fermaglio | ||||
| 602 | 974561 | 7.05 | 8.60 | |
| Vite a farfalla M6x20 | ||||
| 603 | 949404 | 7.65 | 9.33 | |
| Assemblaggio Portaoggetti Incluso 620-625 | ||||
| 604 | 324464 | 40.84 | 49.82 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 321549 | |||
| Dado farfalla M6 (10 pezzi) | ||||
| 606 | 949313 | 4.65 | 5.67 | |
| Dado M6 (10pcs) | ||||
| 607 | 949556 | 1.05 | 1.28 | |
| Piastra di serraggio | ||||
| 608 | 322047 | 1.38 | 1.68 | |
| Bullone | ||||
| 609 | 324412 | 13.95 | 17.02 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 324369 | |||
| Vite a brugola con blocco di sicurezza M6x10 | ||||
| 611 | 307956 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 339626 | |||
| Vite meccanica (con rondelle) M4x10 (nero) | ||||
| 613 | 304043 | 1.05 | 1.28 | |
| Gomma del piede | ||||
| 614 | 964851 | 1.05 | 1.28 | |
| Anello (h) | ||||
| 615 | 322677 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 339661 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 339662 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 339660 | |||
| Bullone ad Ala M6x15 | ||||
| 619 | 301806 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 621 | 321390 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 622 | 339730 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 623 | 339731 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 624 | 321390 | |||
| Bullone ad Ala M6x15 | ||||
| 626 | 301806 | 1.05 | 1.28 | |
