Qui troverai tutte le parti e i disegni disponibili di “Hikoki C10FCH2”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

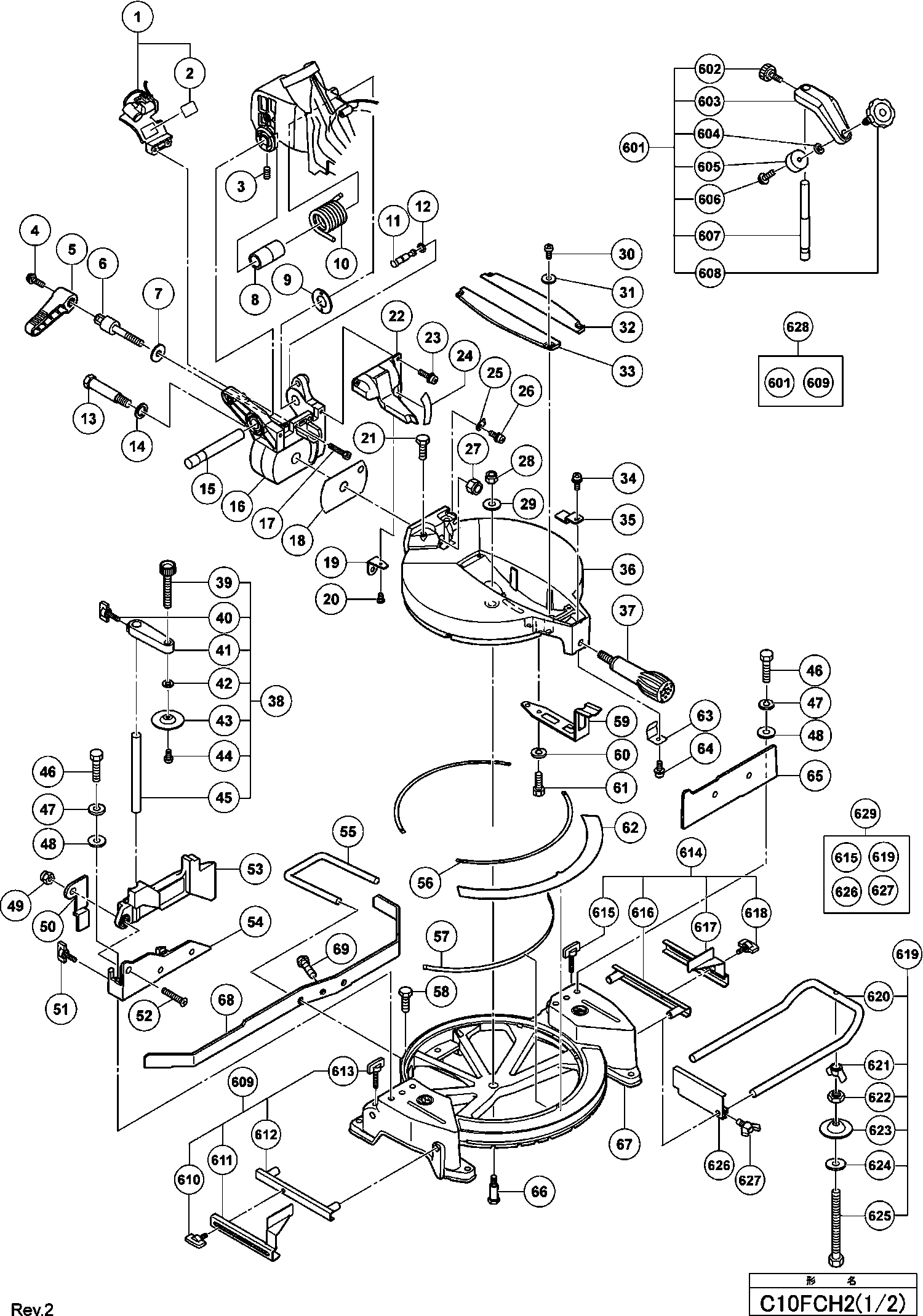

Disegni tecnici di Hikoki C10FCH2
Elenco parti di Hikoki C10FCH2
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Porta laser includ.2 | ||||
| *1 | 326748 | 36.16 | 44.12 | |
| Rondella (a) | ||||
| *101 | 318961 | 3.00 | 3.66 | |
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| *101 | 318962 | 3.00 | 3.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *102 | 319107 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| *102A | 318963 | |||
| Anello di riempimento D25.4 | ||||
| *103 | 976819 | 4.80 | 5.86 | |
| Custodia del ingranaggio | ||||
| *123 | 326702 | 45.65 | 55.69 | |
| CAPPUCCIO PROTETTIVO | ||||
| *141A | 326747 | 22.83 | 27.85 | |
| CAPPUCCIO PROTETTIVO | ||||
| *141A | 336355 | 20.63 | 25.16 | |
| Asta di collegamento | ||||
| *142 | 323980 | 12.45 | 15.19 | |
| Asta di collegamento | ||||
| *142A | 336357 | 7.20 | 8.78 | |
| Set di maniglie | ||||
| *153 | 326749 | 17.13 | 20.89 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *154 | 500456Z | |||
| Alimentazione commutata Ass'y | ||||
| *157A | 371121 | 18.98 | 23.15 | |
| Cerniera C10fch | ||||
| *16 | 322932 | 13.75 | 16.78 | |
| Interruttore | ||||
| *166 | 326700 | 10.20 | 12.44 | |
| Indotto 220-230 Volt | ||||
| *168 | 360695E | 49.50 | 60.39 | |
| INDOTTO 110-120 V | ||||
| *168 | 360656U | 46.20 | 56.36 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| *176 | 340687E | 45.65 | 55.69 | |
| Spazzola di carbone (1 paio) | ||||
| *182 | 999065 | 7.95 | 9.70 | |
| Asta di collegamento | ||||
| *184 | 322949 | 3.15 | 3.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *505 | 322955M | |||
| Porta laser includ.2 | ||||
| 1 | 326748 | 36.16 | 44.12 | |
| Vite a brugola con blocco di sicurezza M6x10 | ||||
| 3 | 307956 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 4 | 323208 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 5 | 322935 | |||
| MANIGLIA DI BLOCCAGGIO (VECCHIO 322935) | ||||
| 5A | 371742 | 1.20 | 1.46 | |
| Bullone con filettatura sinistra M10 | ||||
| 6 | 326706 | 4.20 | 5.12 | |
| Bullone (mano sinistra) M10 | ||||
| 6A | 371743 | 2.40 | 2.93 | |
| RONDINA | ||||
| 7 | 318934 | 1.50 | 1.83 | |
| MANICOTTO ESATRICO | ||||
| 8 | 322889 | 1.05 | 1.28 | |
| Anello di guida (d) | ||||
| 9 | 322965 | 1.05 | 1.28 | |
| Molla | ||||
| 10 | 322890 | 4.20 | 5.12 | |
| Perno di arresto compreso.94 | ||||
| 11 | 302518 | 4.50 | 5.49 | |
| Anello O (p-6) | ||||
| 12 | 984528 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 13 | 322933 | |||
| Albero (d) | ||||
| 13A | 371740 | 2.10 | 2.56 | |
| Rondella M16 | ||||
| 14 | 322934 | 1.05 | 1.28 | |
| Albero (c) C10fch | ||||
| 15 | 322888 | 5.10 | 6.22 | |
| Cerniera C10fch | ||||
| 16 | 322932 | 13.75 | 16.78 | |
| Vite a Brugola M6x20 (10 Pezzi) | ||||
| 17 | 949660 | 3.30 | 4.03 | |
| Boccola di guida (b) | ||||
| 18 | 322937 | 1.05 | 1.28 | |
| Porta guida polvere C10fch | ||||
| 19 | 322963 | 1.05 | 1.28 | |
| Vite per macchina M4x8 (10 pezzi) | ||||
| 20 | 949215 | 1.05 | 1.28 | |
| BULLONE NYLOCK M8 X 25 | ||||
| 21 | 303409 | 1.00 | 1.22 | |
| Guida della polvere | ||||
| 22 | 322891 | 4.20 | 5.12 | |
| Vite della macchina M5x16 (vecchio 949238) | ||||
| 23 | 990541 | 1.05 | 1.28 | |
| Scala | ||||
| 24 | 322892 | 1.05 | 1.28 | |
| Indicatore (b) | ||||
| 25 | 322893 | 1.05 | 1.28 | |
| Vite meccanica (con rondelle) M4x10 (nero) | ||||
| 26 | 304043 | 1.05 | 1.28 | |
| Dado in nylon M12 | ||||
| 27 | 680418 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 28 | 975348 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 29 | 318929 | |||
| Vite per macchina M4x12 (10 pezzi) | ||||
| 30 | 949217 | 1.05 | 1.28 | |
| Rondella M4 (vecchio 949429z) | ||||
| 31 | 949429 | 1.05 | 1.28 | |
| Inserimento Tavola (a) C12fch | ||||
| 32 | 322929 | 1.05 | 1.28 | |
| Inserimento Tavola (b) C12fch | ||||
| 33 | 322930 | 1.05 | 1.28 | |
| Vite meccanica (con rondelle) M4x10 (nero) | ||||
| 34 | 304043 | 1.05 | 1.28 | |
| Indicatore (a) | ||||
| 35 | 322904 | 1.05 | 1.28 | |
| TAVOLO ROTANTE | ||||
| 36 | 326695 | 45.65 | 55.69 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 37 | 322898 | |||
| MANIGLIA LATERALE (VECCHIO 322283/322898) | ||||
| 37A | 376050 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 38 | 322952 | |||
| Bolt della manopola M10x66 | ||||
| 39 | 302522 | 9.60 | 11.71 | |
| Bullone ad Ala M6x15 | ||||
| 40 | 301806 | 1.05 | 1.28 | |
| Rondella M6 (10 Pezzi) | ||||
| 42 | 949432 | 1.05 | 1.28 | |
| Piastra di serraggio CS 50 EB | ||||
| 43 | 302532 | 2.40 | 2.93 | |
| Vite per macchina M4x10 (10 pezzi) (VECCHIO 949216 | ||||
| 44 | 949216 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 45 | 322954 | |||
| Vite M8x35 (10 Pezzi) | ||||
| 46 | 949678 | 2.55 | 3.11 | |
| Rondella di sicurezza M8 (10 pezzi) | ||||
| 47 | 949457 | 1.05 | 1.28 | |
| Rondella M8 (10 Pezzi) | ||||
| 48 | 949433 | 1.05 | 1.28 | |
| Dado in nylon M6 | ||||
| 49 | 963837 | 1.05 | 1.28 | |
| STRISCIA | ||||
| 50 | 326711 | 1.65 | 2.01 | |
| Bullone ad Ala M6x15 | ||||
| 51 | 301806 | 1.05 | 1.28 | |
| Vite Hd M6x25 (10 Pezzi) | ||||
| 52 | 949342 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 53 | 326704 | |||
| Morsa (b) | ||||
| 54 | 326698 | 7.95 | 9.70 | |
| FERMA LUNGHEZZA | ||||
| 55 | 326705 | 3.15 | 3.84 | |
| Liner (a) | ||||
| 56 | 322901 | 1.05 | 1.28 | |
| Fodera (c) C10fch | ||||
| 57 | 322964 | 1.05 | 1.28 | |
| Vite M6x12 (10 pezzi) | ||||
| 58 | 949611 | 1.05 | 1.28 | |
| Diaframma | ||||
| 59 | 322903 | 2.10 | 2.56 | |
| Rondella di sicurezza M8 (10 pezzi) | ||||
| 60 | 949457 | 1.05 | 1.28 | |
| Vite esagonale incassata M8x16 Hd(10 pezzi)(vecchi | ||||
| 61 | 949655 | 3.90 | 4.76 | |
| Scala (a) | ||||
| 62 | 326826 | 3.30 | 4.03 | |
| Distanziatore | ||||
| 63 | 326696 | 1.05 | 1.28 | |
| Vite per macchina (con rondella) M4x8 (nero) | ||||
| 64 | 317200 | 1.65 | 2.01 | |
| Guida (a) C12fch | ||||
| 65 | 326697 | 11.70 | 14.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 66 | 322902 | |||
| Albero (b) | ||||
| 66A | 371738 | 1.35 | 1.65 | |
| Piastra di base KS 60 | ||||
| 67 | 326694 | 49.50 | 60.39 | |
| Supporto (b) | ||||
| 68 | 336353 | 7.20 | 8.78 | |
| Vite M6x12 (10 pezzi) | ||||
| 69 | 949611 | 1.05 | 1.28 | |
| Vite sinistra M7x17,5 (vecchio 996258) | ||||
| 100 | 998335 | 1.05 | 1.28 | |
| Flangia (D) | ||||
| 101 | 308789 | 15.84 | 19.32 | |
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 101 | 318962 | 3.00 | 3.66 | |
| Rondella (a) | ||||
| 101 | 318961 | 3.00 | 3.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 102 | 319107 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 102A | 318963 | |||
| Anello di riempimento D25.4 | ||||
| 103 | 976819 | 4.80 | 5.86 | |
| Montaggio del mandrino | ||||
| 104 | 323133 | 22.83 | 27.85 | |
| Vite della piastra di blocco del sigillo M4x10 | ||||
| 105 | 990430 | 1.04 | 1.27 | |
| COPERTURA | ||||
| 106 | 322919 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6003 Vv | ||||
| 107 | 6003VV | 7.65 | 9.33 | |
| Supporto Del Cuscinetto | ||||
| 108 | 322918 | 4.65 | 5.67 | |
| Albero e set di ingranaggi | ||||
| 109 | 322917 | 11.70 | 14.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 110 | 982027 | |||
| CUSCINETTO A RULLINI | ||||
| 110A | 373278 | 1.04 | 1.27 | |
| Vite M5 X 16 | ||||
| 111 | 987512 | 1.04 | 1.27 | |
| Clip di Nylon | ||||
| 112 | 980523 | 1.05 | 1.28 | |
| Rondella M4 (vecchio 949429z) | ||||
| 113 | 949429 | 1.05 | 1.28 | |
| Vite per macchina M4x8 (10 pezzi) | ||||
| 114 | 949215 | 1.05 | 1.28 | |
| Vite M5x10 (vecchio 956634, 10 pezzi) | ||||
| 115 | 949819 | 2.55 | 3.11 | |
| Cuscino C18dmr | ||||
| 116 | 961729 | 1.05 | 1.28 | |
| Vite a testa crociata M6x16 (10 pezzi) | ||||
| 117 | 949340 | 1.35 | 1.65 | |
| Vite per macchina M4x12 (10 pezzi) | ||||
| 118 | 949217 | 1.05 | 1.28 | |
| Rondella M4 (vecchio 949429z) | ||||
| 119 | 949429 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 120 | 322920 | |||
| Maniglia TSC 55 | ||||
| 121 | 326708 | 5.40 | 6.59 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 122 | 323208 | |||
| Custodia del ingranaggio | ||||
| 123 | 326702 | 45.65 | 55.69 | |
| Custodia del ingranaggio | ||||
| 123A | 336354 | 51.43 | 62.74 | |
| Molla | ||||
| 124 | 323987 | 1.05 | 1.28 | |
| Albero del leva | ||||
| 125 | 323990 | 2.10 | 2.56 | |
| Piastra di Blocco | ||||
| 126 | 323979 | 3.15 | 3.84 | |
| Porta maniglia | ||||
| 127 | 323982 | 2.10 | 2.56 | |
| Dado in Nylon M5 | ||||
| 128 | 877371 | 1.05 | 1.28 | |
| Vite della macchina M5x10 (10 pezzi) | ||||
| 129 | 949236 | 1.05 | 1.28 | |
| Copertura Mandrino | ||||
| 130 | 322951 | 1.05 | 1.28 | |
| Non più disponibile, nessuna sostituzione | ||||
| 132 | 322950 | |||
| Rondella M7 | ||||
| 133 | 322948 | 1.05 | 1.28 | |
| Bullone ad Ala M6x15 | ||||
| 134 | 301806 | 1.05 | 1.28 | |
| Non più disponibile, nessuna sostituzione | ||||
| 135 | 322950 | |||
| Etichetta TSC 55 FESTOOL | ||||
| 136 | 323986 | 4.20 | 5.12 | |
| Piastra di arresto Per Europa, AUS, NZL | ||||
| 137 | 323985 | 2.10 | 2.56 | |
| Rondella di molla M5 (10 pezzi) | ||||
| 138 | 949454 | 1.04 | 1.27 | |
| Vite per macchina M4x8 (10 pezzi) | ||||
| 139 | 949215 | 1.05 | 1.28 | |
| Rondella M4 (vecchio 949429z) | ||||
| 140 | 949429 | 1.05 | 1.28 | |
| CAPPUCCIO PROTETTIVO | ||||
| 141 | 326747 | 22.83 | 27.85 | |
| CAPPUCCIO PROTETTIVO | ||||
| 141A | 336355 | 20.63 | 25.16 | |
| Asta di collegamento | ||||
| 142 | 323980 | 12.45 | 15.19 | |
| Asta di collegamento | ||||
| 142A | 336357 | 7.20 | 8.78 | |
| Vite di Macchina M4x12 (nera) con Rondella | ||||
| 144 | 935196 | 1.04 | 1.27 | |
| Vite Speciale (c) M5 | ||||
| 145 | 322947 | 1.05 | 1.28 | |
| RONDINA | ||||
| 146 | 322938 | 1.05 | 1.28 | |
| Molla Di Ritorno (a) | ||||
| 147 | 323984 | 1.05 | 1.28 | |
| Etichetta TSC 55 FESTOOL | ||||
| 148 | 323989 | 3.15 | 3.84 | |
| Stantuffo | ||||
| 149 | 323988 | 2.10 | 2.56 | |
| Vite a taglio (con flangia) D4x25 (nero) | ||||
| 151 | 307028 | 1.05 | 1.28 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 152 | 301653 | 1.04 | 1.27 | |
| Set di maniglie | ||||
| 153 | 326749 | 17.13 | 20.89 | |
| Cavo 3M 2 X 1,0 H05vv-f con spina 16a CEE | ||||
| 154 | 500461Z | 17.88 | 21.81 | |
| Armatura del cavo D10.7 | ||||
| 155 | 940778 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 156 | 984750 | |||
| Alimentazione commutata Ass'y | ||||
| 157 | 371121 | 18.98 | 23.15 | |
| Alimentazione commutata Ass'y | ||||
| 157A | 371121 | 18.98 | 23.15 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 158 | 959141 | 3.75 | 4.58 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 159 | 958308Z | |||
| CONDENSATORE | ||||
| 160 | 326709 | 7.05 | 8.60 | |
| Condensatore | ||||
| 160 | 326710 | 5.82 | 7.10 | |
| Boccola del cavo | ||||
| 161 | 319349 | 1.50 | 1.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 162 | 984750 | |||
| Strip di serraggio (vecchio 994566) | ||||
| 163 | 937631 | 1.04 | 1.27 | |
| Morsetto di Connessione | ||||
| 164 | 980063 | 1.04 | 1.27 | |
| Interruttore | ||||
| 165 | 319503 | 12.60 | 15.37 | |
| Interruttore | ||||
| 166 | 326700 | 10.20 | 12.44 | |
| Anello di gomma (1) | ||||
| 167 | 303792 | 1.05 | 1.28 | |
| Indotto 220-230 Volt | ||||
| 168 | 360695E | 49.50 | 60.39 | |
| INDOTTO 110-120 V | ||||
| 168 | 360656U | 46.20 | 56.36 | |
| Cuscinetto a sfere 6202vvcmps2s | ||||
| 169 | 6202VV | 7.05 | 8.60 | |
| RONDINA | ||||
| 170 | 980700 | 1.04 | 1.27 | |
| Rondella | ||||
| 171 | 302428 | 1.04 | 1.27 | |
| Cuscinetto a sfera 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 172 | 6000VV | 6.15 | 7.50 | |
| Leva di blocco | ||||
| 173 | 322916 | 1.05 | 1.28 | |
| Guida per ventilatore | ||||
| 174 | 322915 | 2.25 | 2.74 | |
| Vite filettata a testa esagonale D5x50 | ||||
| 175 | 953121 | 1.04 | 1.27 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 176 | 340687E | 45.65 | 55.69 | |
| Punto di contatto Portaspazzola | ||||
| 177 | 937623 | 1.04 | 1.27 | |
| Vite di macchina (con rondelle) M5x40 (nero) | ||||
| 178 | 322123 | 1.65 | 2.01 | |
| ALLOGGIAMENTO | ||||
| 179 | 322914 | 22.83 | 27.85 | |
| Vite di regolazione esagonale M5x8 | ||||
| 180 | 938477 | 1.05 | 1.28 | |
| Supporto della spazzola di carbone (vecchia 938241 | ||||
| 181 | 938241 | 6.45 | 7.87 | |
| Spazzola di carbone (1 paio) | ||||
| 182 | 999038 | 9.30 | 11.35 | |
| Spazzola di carbone (1 paio) | ||||
| 182 | 999065 | 7.95 | 9.70 | |
| Cappuccio della spazzola | ||||
| 183 | 945161 | 1.20 | 1.46 | |
| Asta di collegamento | ||||
| 184 | 322949 | 3.15 | 3.84 | |
| Coperchio di protezione (b) | ||||
| 185 | 322940 | 8.85 | 10.80 | |
| Bullone (b) M5 | ||||
| 186 | 322943 | 1.05 | 1.28 | |
| RONDELLA M8 | ||||
| 187 | 322944 | 1.05 | 1.28 | |
| Piastra di copertura | ||||
| 188 | 322942 | 1.05 | 1.28 | |
| Coperchio di protezione (a) | ||||
| 189 | 322939 | 11.85 | 14.46 | |
| Molla di ritorno | ||||
| 190 | 322946 | 1.05 | 1.28 | |
| Piastra di copertura | ||||
| 191 | 322941 | 1.05 | 1.28 | |
| Rondella M5 | ||||
| 192 | 322945 | 1.05 | 1.28 | |
| Dado in Nylon M5 | ||||
| 193 | 877371 | 1.05 | 1.28 | |
| Vite meccanica (con rondelle) M4x10 (nero) | ||||
| 194 | 304043 | 1.05 | 1.28 | |
| GUARDIA | ||||
| 195 | 336358 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 944458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 940543 | |||
| Bullone M10x35 (10 pezzi) | ||||
| 503 | 949695 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 974663Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 322955 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 322957 | |||
| Manopola M6 X 11 | ||||
| 602 | 998836 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 306985 | |||
| Gomma del piede | ||||
| 605 | 964851 | 1.05 | 1.28 | |
| Vite meccanica (con rondelle) M4x10 (nero) | ||||
| 606 | 304043 | 1.05 | 1.28 | |
| Albero della morsa | ||||
| 607 | 318967 | 3.00 | 3.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 321551 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 322713 | |||
| Bullone ad Ala M6x15 | ||||
| 610 | 301806 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 321390 | |||
| Bullone ad Ala M6x52 | ||||
| 613 | 316030 | 14.70 | 17.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 322714 | |||
| Bullone ad Ala M6x52 | ||||
| 615 | 316030 | 14.70 | 17.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 321390 | |||
| Bullone ad Ala M6x15 | ||||
| 618 | 301806 | 1.05 | 1.28 | |
| Assemblaggio Portaoggetti Incluso 620-625 | ||||
| 619 | 322956 | 20.49 | 24.99 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 620 | 321549 | |||
| Dado farfalla M6 (10 pezzi) | ||||
| 621 | 949313 | 4.65 | 5.67 | |
| Dado M6 (10pcs) | ||||
| 622 | 949556 | 1.05 | 1.28 | |
| Piastra di serraggio | ||||
| 623 | 322047 | 1.38 | 1.68 | |
| Anello M6 (vecchio 949425z , 10 pezzi) | ||||
| 624 | 949425 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 625 | 323134 | |||
| Fermaglio | ||||
| 626 | 974561 | 7.05 | 8.60 | |
| Vite a farfalla M6x20 | ||||
| 627 | 949404 | 7.65 | 9.33 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 628 | 322712 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 629 | 322710 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 630 | 976472 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 631 | 319658 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 632 | 339237 | |||
