Qui troverai tutte le parti e i disegni disponibili di “Hikoki C10FCH”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

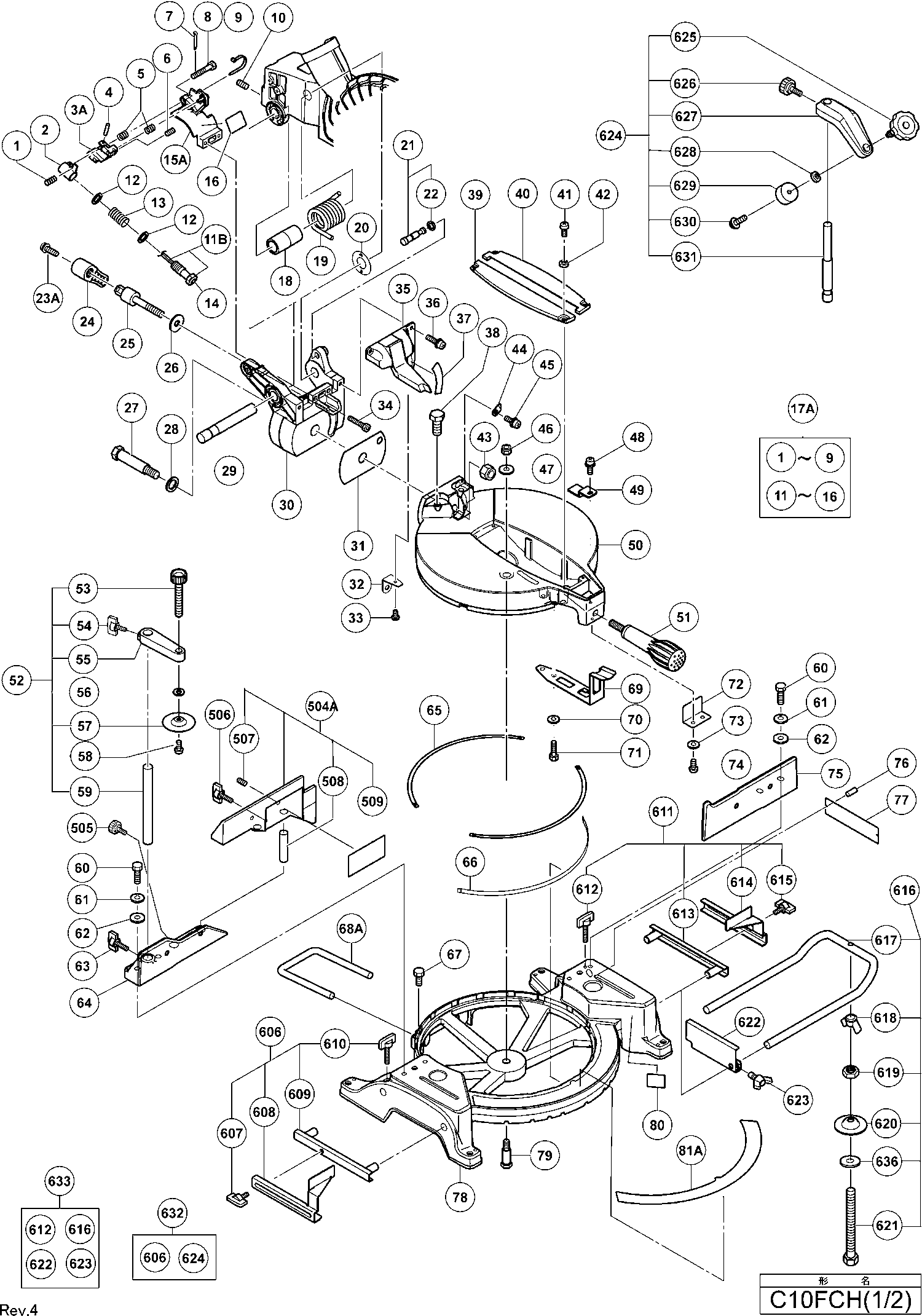

Disegni tecnici di Hikoki C10FCH
Elenco parti di Hikoki C10FCH
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Molla (b) | ||||
| 1 | 323141 | 1.05 | 1.28 | |
| Porta laser (a) | ||||
| 2 | 323137 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 3A | 328943 | |||
| Spinotto a rullo D3x14 (10 pezzi) | ||||
| 4 | 949900 | 2.40 | 2.93 | |
| Molla (c) | ||||
| 5 | 323142 | 1.05 | 1.28 | |
| Vite di bloccaggio esagonale M5x6 | ||||
| 6 | 962782 | 1.04 | 1.27 | |
| Spina suddivisa D2x12 (10 pezzi) | ||||
| 7 | 949531 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 8 | 323144 | |||
| MORSETTO DEL CAVO | ||||
| 9 | 975144 | 1.04 | 1.27 | |
| Vite a brugola con blocco di sicurezza M6x10 | ||||
| 10 | 307956 | 1.05 | 1.28 | |
| Modulo Laser (a) Ass'y | ||||
| 11B | 331878 | 58.03 | 70.79 | |
| Rondella | ||||
| 12 | 323143 | 1.05 | 1.28 | |
| Molla (a) Dh18vb | ||||
| 13 | 323140 | 1.05 | 1.28 | |
| Copertura laser | ||||
| 14 | 323136 | 1.65 | 2.01 | |
| Base Laser Ass. Inclusa.11 | ||||
| 15A | 331876 | 4.65 | 5.67 | |
| Porta laser includ.2 | ||||
| 17A | 326748 | 36.16 | 44.12 | |
| MANICOTTO ESATRICO | ||||
| 18 | 322889 | 1.05 | 1.28 | |
| Molla | ||||
| 19 | 322890 | 4.20 | 5.12 | |
| Anello di guida (d) | ||||
| 20 | 322965 | 1.05 | 1.28 | |
| Perno di arresto compreso.94 | ||||
| 21 | 302518 | 4.50 | 5.49 | |
| Anello O (p-6) | ||||
| 22 | 984528 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 23A | 323208 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 24 | 322935 | |||
| Bullone con filettatura sinistra M10 | ||||
| 25 | 322936 | 4.20 | 5.12 | |
| RONDINA | ||||
| 26 | 318934 | 1.50 | 1.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 27 | 322933 | |||
| Rondella M16 | ||||
| 28 | 322934 | 1.05 | 1.28 | |
| Albero (c) C10fch | ||||
| 29 | 322888 | 5.10 | 6.22 | |
| Cerniera C10fch | ||||
| 30 | 322932 | 13.75 | 16.78 | |
| Boccola di guida (b) | ||||
| 31 | 322937 | 1.05 | 1.28 | |
| Porta guida polvere C10fch | ||||
| 32 | 322963 | 1.05 | 1.28 | |
| Vite per macchina M4x8 (10 pezzi) | ||||
| 33 | 949215 | 1.05 | 1.28 | |
| Vite esagonale incassata M6x25 (10 pezzi) | ||||
| 34 | 949652 | 3.30 | 4.03 | |
| Guida della polvere | ||||
| 35 | 322891 | 4.20 | 5.12 | |
| Vite della macchina M5x16 (vecchio 949238) | ||||
| 36 | 990541 | 1.05 | 1.28 | |
| Scala | ||||
| 37 | 322892 | 1.05 | 1.28 | |
| NYLOCK BOUT M8X25 | ||||
| 38 | 303409 | 1.00 | 1.22 | |
| Inserimento Tavola (b) C12fch | ||||
| 39 | 322930 | 1.05 | 1.28 | |
| Inserimento Tavola (a) C12fch | ||||
| 40 | 322929 | 1.05 | 1.28 | |
| Vite per macchina M4x12 (10 pezzi) | ||||
| 41 | 949217 | 1.05 | 1.28 | |
| Rondella M4 (vecchio 949429z) | ||||
| 42 | 949429 | 1.05 | 1.28 | |
| Dado in nylon M12 | ||||
| 43 | 680418 | 3.30 | 4.03 | |
| Indicatore (b) | ||||
| 44 | 322893 | 1.05 | 1.28 | |
| Vite meccanica (con rondelle) M4x10 (nero) | ||||
| 45 | 304043 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 46 | 975348 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 47 | 318929 | |||
| Vite meccanica (con rondelle) M4x10 (nero) | ||||
| 48 | 304043 | 1.05 | 1.28 | |
| Indicatore (a) | ||||
| 49 | 322904 | 1.05 | 1.28 | |
| TAVOLO ROTANTE | ||||
| 50 | 322897 | 38.09 | 46.47 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 51 | 322898 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 52 | 322952 | |||
| Bolt della manopola M10x66 | ||||
| 53 | 302522 | 9.60 | 11.71 | |
| Bullone ad Ala M6x15 | ||||
| 54 | 301806 | 1.05 | 1.28 | |
| Rondella M6 (10 Pezzi) | ||||
| 56 | 949432 | 1.05 | 1.28 | |
| Piastra di serraggio CS 50 EB | ||||
| 57 | 302532 | 2.40 | 2.93 | |
| Vite per macchina M4x10 (10 pezzi) (VECCHIO 949216 | ||||
| 58 | 949216 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 59 | 322954 | |||
| Vite M8x35 (10 Pezzi) | ||||
| 60 | 949678 | 2.55 | 3.11 | |
| Rondella di sicurezza M8 (10 pezzi) | ||||
| 61 | 949457 | 1.05 | 1.28 | |
| Rondella M8 (10 Pezzi) | ||||
| 62 | 949433 | 1.05 | 1.28 | |
| Bullone ad Ala M6x15 | ||||
| 63 | 301806 | 1.05 | 1.28 | |
| Morsa (b) | ||||
| 64 | 322906 | 14.10 | 17.20 | |
| Liner (a) | ||||
| 65 | 322901 | 1.05 | 1.28 | |
| Fodera (c) C10fch | ||||
| 66 | 322964 | 1.05 | 1.28 | |
| Vite M6x10 (10 pezzi) | ||||
| 67 | 949610 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 68A | 322910 | |||
| Diaframma | ||||
| 69 | 322903 | 2.10 | 2.56 | |
| Rondella di sicurezza M8 (10 pezzi) | ||||
| 70 | 949457 | 1.05 | 1.28 | |
| Vite esagonale incassata M8x16 Hd(10 pezzi)(vecchi | ||||
| 71 | 949655 | 3.90 | 4.76 | |
| Distanziatore | ||||
| 72 | 322899 | 1.05 | 1.28 | |
| Rondella di molla M4 (10 pezzi) | ||||
| 73 | 949453 | 1.05 | 1.28 | |
| Vite per macchina M4x8 (10 pezzi) | ||||
| 74 | 949215 | 1.05 | 1.28 | |
| Stop materiale (a) | ||||
| 75 | 322905 | 14.10 | 17.20 | |
| Rivetto D2,5x4,8 (10 pezzi) | ||||
| 76 | 949510 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 77 | 322896 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 78 | 323976 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 79 | 322902 | |||
| Scala (a) | ||||
| 81A | 326826 | 3.30 | 4.03 | |
| Vite sinistra M7x17,5 (vecchio 996258) | ||||
| 86 | 998335 | 1.05 | 1.28 | |
| Flangia (D) | ||||
| 87 | 308789 | 15.84 | 19.32 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 88 | 319107 | |||
| Montaggio del mandrino | ||||
| 89 | 323133 | 22.83 | 27.85 | |
| Vite della piastra di blocco del sigillo M4x10 | ||||
| 90 | 990430 | 1.04 | 1.27 | |
| COPERTURA | ||||
| 91 | 322919 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6003 Vv | ||||
| 92 | 6003VV | 7.65 | 9.33 | |
| Supporto Del Cuscinetto | ||||
| 93 | 322918 | 4.65 | 5.67 | |
| Albero e set di ingranaggi | ||||
| 94 | 322917 | 11.70 | 14.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 95 | 982027 | |||
| Vite M5 X 16 | ||||
| 96 | 987512 | 1.04 | 1.27 | |
| Vite a testa crociata M6x16 (10 pezzi) | ||||
| 97 | 949340 | 1.35 | 1.65 | |
| Cuscino C18dmr | ||||
| 98 | 961729 | 1.05 | 1.28 | |
| Vite M5x10 (vecchio 956634, 10 pezzi) | ||||
| 99 | 949819 | 2.55 | 3.11 | |
| Clip di Nylon | ||||
| 100 | 980523 | 1.05 | 1.28 | |
| Vite di Macchina M4x12 (nera) con Rondella | ||||
| 101 | 935196 | 1.04 | 1.27 | |
| Vite per macchina M6x20 | ||||
| 102 | 951893 | 1.05 | 1.28 | |
| Maniglia TSC 55 | ||||
| 103 | 322924 | 5.55 | 6.77 | |
| Vite per macchina M4x8 (10 pezzi) | ||||
| 104 | 949215 | 1.05 | 1.28 | |
| Morsetto per alloggiamento ingranaggi | ||||
| 105 | 322931 | 2.10 | 2.56 | |
| Vite per macchina M4x16 | ||||
| 106 | 993539 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 107 | 322950 | |||
| Rondella M7 | ||||
| 108 | 322948 | 1.05 | 1.28 | |
| Asta di collegamento | ||||
| 109 | 322949 | 3.15 | 3.84 | |
| Vite Speciale (c) M5 | ||||
| 110 | 322947 | 1.05 | 1.28 | |
| RONDINA | ||||
| 111 | 322938 | 1.05 | 1.28 | |
| Rondella di molla M5 (10 pezzi) | ||||
| 112 | 949454 | 1.04 | 1.27 | |
| Coperchio di protezione (b) | ||||
| 113 | 322940 | 8.85 | 10.80 | |
| Bullone (b) M5 | ||||
| 114 | 322943 | 1.05 | 1.28 | |
| RONDELLA M8 | ||||
| 115 | 322944 | 1.05 | 1.28 | |
| Piastra di copertura | ||||
| 116 | 322942 | 1.05 | 1.28 | |
| Coperchio di protezione (a) | ||||
| 117 | 322939 | 11.85 | 14.46 | |
| Molla di ritorno | ||||
| 118 | 322946 | 1.05 | 1.28 | |
| Piastra di copertura | ||||
| 119 | 322941 | 1.05 | 1.28 | |
| Rondella M5 | ||||
| 120 | 322945 | 1.05 | 1.28 | |
| Dado in Nylon M5 | ||||
| 121 | 877371 | 1.05 | 1.28 | |
| Vite di Macchina M4x12 (nera) con Rondella | ||||
| 124 | 935196 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 125 | 322920 | |||
| Vite per macchina M4x8 (10 pezzi) | ||||
| 127 | 949215 | 1.05 | 1.28 | |
| Vite per macchina M4x8 (10 pezzi) | ||||
| 128 | 949215 | 1.05 | 1.28 | |
| Copertura Mandrino | ||||
| 129 | 322951 | 1.05 | 1.28 | |
| Casa ingranaggi C10fch | ||||
| 130 | 322928 | 57.06 | 69.62 | |
| Cavo 3M 2 X 1,0 H05vv-f con spina 16a CEE | ||||
| 131 | 500461Z | 17.88 | 21.81 | |
| Armatura del cavo D10.7 | ||||
| 132 | 940778 | 2.10 | 2.56 | |
| Vite a taglio (con flangia) D4x25 (nero) | ||||
| 133 | 307028 | 1.05 | 1.28 | |
| Maniglia dell'interruttore (c).(d) set Includ.254 | ||||
| 134A | 324954 | 20.90 | 25.50 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 135 | 984750 | |||
| Strip di serraggio (vecchio 994566) | ||||
| 136 | 937631 | 1.04 | 1.27 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 137 | 959141 | 3.75 | 4.58 | |
| Boccola del cavo | ||||
| 138 | 319349 | 1.50 | 1.83 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 140 | 301653 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 141 | 984750 | |||
| Alimentazione commutata Ass'y | ||||
| 142 | 371121 | 18.98 | 23.15 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 142A | 323978 | |||
| Bottone dell'interruttore | ||||
| 143 | 323645 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 144 | 322925 | |||
| Interruttore | ||||
| 145 | 322912 | 12.15 | 14.82 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 147 | 322913 | |||
| Indotto 220-230 Volt | ||||
| 149 | 360695E | 49.50 | 60.39 | |
| ANKER 110-120 VOLT | ||||
| 149 | 360656U | 46.20 | 56.36 | |
| Anello di gomma (1) | ||||
| 150 | 303792 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6202vvcmps2s | ||||
| 151 | 6202VV | 7.05 | 8.60 | |
| RONDINA | ||||
| 152 | 980700 | 1.04 | 1.27 | |
| Leva di blocco | ||||
| 153 | 322916 | 1.05 | 1.28 | |
| Rondella | ||||
| 154 | 302428 | 1.04 | 1.27 | |
| Cuscinetto a sfera 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 155 | 6000VV | 6.15 | 7.50 | |
| Guida per ventilatore | ||||
| 156 | 322915 | 2.25 | 2.74 | |
| Vite filettata a testa esagonale D5x50 | ||||
| 157 | 953121 | 1.04 | 1.27 | |
| Statore 220v-230v | ||||
| 158 | 340615E | 45.65 | 55.69 | |
| Punto di contatto Portaspazzola | ||||
| 159 | 937623 | 1.04 | 1.27 | |
| Vite di macchina (con rondelle) M5x40 (nero) | ||||
| 160 | 322123 | 1.65 | 2.01 | |
| ALLOGGIAMENTO | ||||
| 161 | 322914 | 22.83 | 27.85 | |
| Vite di regolazione esagonale M5x8 | ||||
| 162 | 938477 | 1.05 | 1.28 | |
| Supporto della spazzola di carbone (vecchia 938241 | ||||
| 163 | 938241 | 6.45 | 7.87 | |
| Spazzola di carbone (1 paio) | ||||
| 164 | 999038 | 9.30 | 11.35 | |
| Spazzola di carbone (1 paio) | ||||
| 164 | 999065 | 7.95 | 9.70 | |
| Cappuccio della spazzola | ||||
| 165 | 945161 | 1.20 | 1.46 | |
| Anello di riempimento D25.4 | ||||
| 166 | 976819 | 4.80 | 5.86 | |
| Molla | ||||
| 167 | 323987 | 1.05 | 1.28 | |
| Albero del leva | ||||
| 168 | 323990 | 2.10 | 2.56 | |
| Piastra di Blocco | ||||
| 169 | 323979 | 3.15 | 3.84 | |
| Dado in Nylon M5 | ||||
| 170 | 877371 | 1.05 | 1.28 | |
| Vite della macchina M5x10 (10 pezzi) | ||||
| 171 | 949236 | 1.05 | 1.28 | |
| Porta maniglia | ||||
| 172 | 323982 | 2.10 | 2.56 | |
| Condensatore (vecchio 987178) | ||||
| 173 | 930039 | 1.95 | 2.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 174 | 958308Z | |||
| Interruttore | ||||
| 175 | 320950 | 32.18 | 39.25 | |
| Cavo interno (d) | ||||
| 176 | 323983 | 3.15 | 3.84 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 177 | 984750 | |||
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 178 | 318962 | 3.00 | 3.66 | |
| Rondella (a) | ||||
| 179 | 318961 | 3.00 | 3.66 | |
| Asta di collegamento | ||||
| 201 | 323980 | 12.45 | 15.19 | |
| Bullone ad Ala M6x15 | ||||
| 202 | 301806 | 1.05 | 1.28 | |
| Etichetta TSC 55 FESTOOL | ||||
| 203 | 323986 | 4.20 | 5.12 | |
| Vite di Macchina M4x12 (nera) con Rondella | ||||
| 204 | 935196 | 1.04 | 1.27 | |
| Piastra di arresto Per Europa, AUS, NZL | ||||
| 205 | 323985 | 2.10 | 2.56 | |
| Stantuffo | ||||
| 206 | 323988 | 2.10 | 2.56 | |
| Etichetta TSC 55 FESTOOL | ||||
| 207 | 323989 | 3.15 | 3.84 | |
| Molla Di Ritorno (a) | ||||
| 208 | 323984 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 944458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 940543 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 322955 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504A | 323981 | |||
| Manopola Bullone M6x11 | ||||
| 505 | 993609 | 1.65 | 2.01 | |
| Vite a Farfalla M6x22 | ||||
| 506 | 322959 | 1.05 | 1.28 | |
| Vite di regolazione esagonale M6x6 | ||||
| 507 | 991396 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 508 | 322958 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 322713 | |||
| Bullone ad Ala M6x15 | ||||
| 607 | 301806 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 321390 | |||
| Bullone ad Ala M6x52 | ||||
| 610 | 316030 | 14.70 | 17.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 322714 | |||
| Bullone ad Ala M6x52 | ||||
| 612 | 316030 | 14.70 | 17.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 321390 | |||
| Bullone ad Ala M6x15 | ||||
| 615 | 301806 | 1.05 | 1.28 | |
| Assemblaggio Portaoggetti Incluso 620-625 | ||||
| 616 | 322956 | 20.49 | 24.99 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 321549 | |||
| Dado farfalla M6 (10 pezzi) | ||||
| 618 | 949313 | 4.65 | 5.67 | |
| Dado M6 (10pcs) | ||||
| 619 | 949556 | 1.05 | 1.28 | |
| KLEMPLAAT | ||||
| 620 | 322047 | 1.38 | 1.68 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 621 | 323134 | |||
| Fermaglio | ||||
| 622 | 974561 | 7.05 | 8.60 | |
| Vite a farfalla M6x20 | ||||
| 623 | 949404 | 7.65 | 9.33 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 624 | 322957 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 625 | 321551 | |||
| Manopola M6 X 11 | ||||
| 626 | 998836 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 628 | 306985 | |||
| Gomma del piede | ||||
| 629 | 964851 | 1.05 | 1.28 | |
| Vite meccanica (con rondelle) M4x10 (nero) | ||||
| 630 | 304043 | 1.05 | 1.28 | |
| Albero della morsa | ||||
| 631 | 318967 | 3.00 | 3.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 632 | 322712 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 633 | 322710 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 634 | 976472 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 635 | 319658 | |||
| Anello M6 (vecchio 949425z , 10 pezzi) | ||||
| 636 | 949425 | 1.05 | 1.28 | |
