Qui troverai tutte le parti e i disegni disponibili di “Hikoki AW18DBL”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

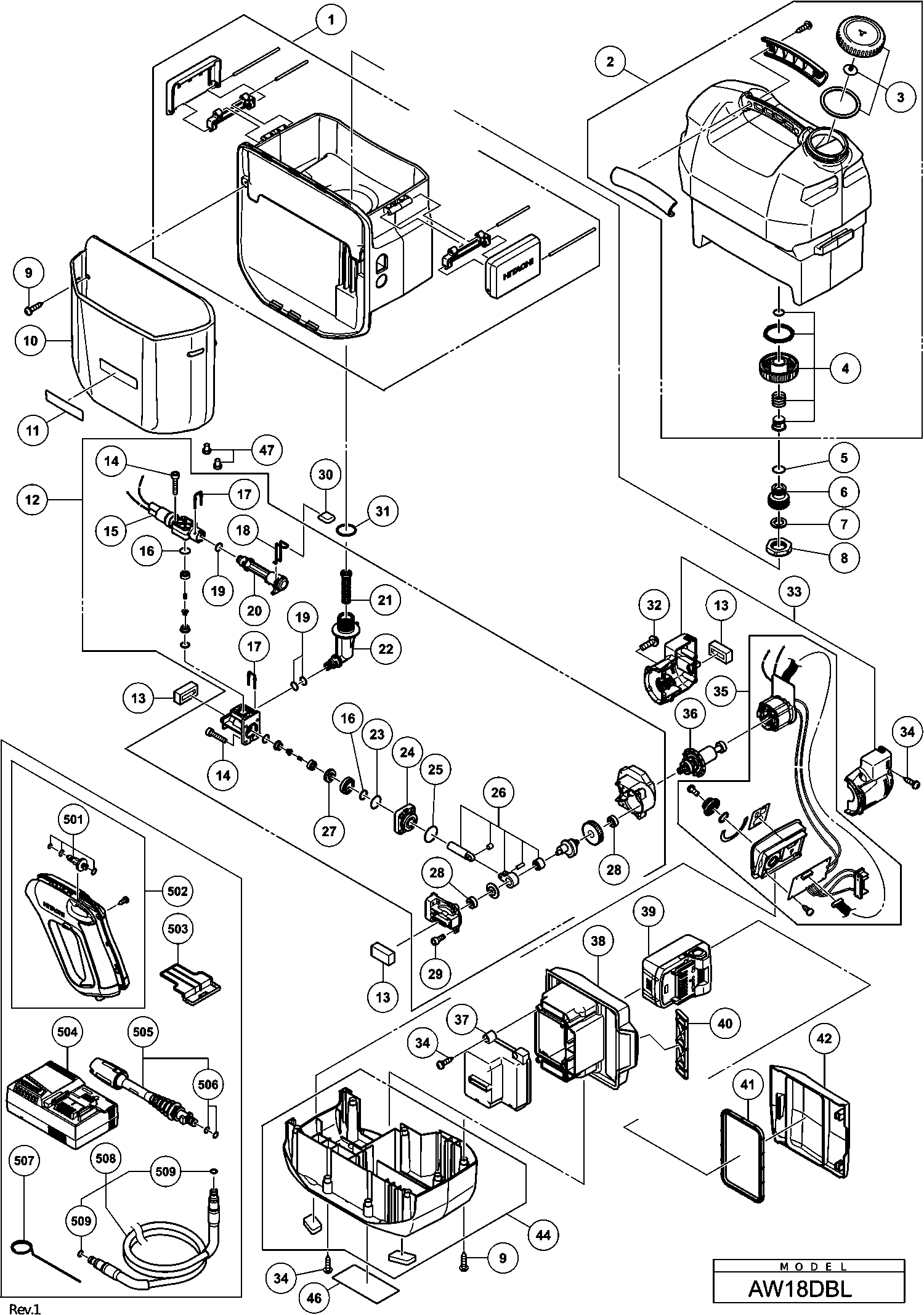

Disegni tecnici di Hikoki AW18DBL
Elenco parti di Hikoki AW18DBL
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Alloggiamento (parte inferiore) incluso 48, 49 | ||||
| *44 | 337300 | 14.70 | 17.93 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| *47 | 959140 | 3.30 | 4.03 | |
| PIEDINO IN GOMMA (A) | ||||
| *48 | 371320 | 1.00 | 1.22 | |
| PIEDINO IN GOMMA (B) | ||||
| *49 | 371321 | 1.00 | 1.22 | |
| Custodia + Morsetti (a) | ||||
| 1 | 337299 | 30.80 | 37.58 | |
| Custodia + Morsetti (a) | ||||
| 1A | 337299 | 30.80 | 37.58 | |
| Serbatoio Ass'y Includ.3,4 | ||||
| 2 | 337302 | 23.51 | 28.69 | |
| Cappuccio (b) | ||||
| 3 | 337304 | 2.55 | 3.11 | |
| Cappuccio (a) | ||||
| 4 | 337303 | 3.30 | 4.03 | |
| Anello O (P-18) | ||||
| 5 | 873570 | 1.35 | 1.65 | |
| ACCOPPIAMENTO | ||||
| 6 | 337321 | 1.04 | 1.27 | |
| Imballaggio dell'accoppiamento | ||||
| 7 | 337322 | 1.04 | 1.27 | |
| DADO DI ACCOPPIAMENTO | ||||
| 8 | 337320 | 1.00 | 1.22 | |
| Vite autofilettante (con flangia) D4x30 (nero) | ||||
| 9 | 305490 | 1.04 | 1.27 | |
| Coperchio di Conservazione | ||||
| 10 | 337301 | 14.85 | 18.12 | |
| Coperchio di Conservazione | ||||
| 10A | 337301 | 14.85 | 18.12 | |
| Pompa (a) Ass'y Includ.14-29 | ||||
| 12 | 337308 | 213.13 | 260.01 | |
| Gomma ammortizzante | ||||
| 13 | 337319 | 1.20 | 1.46 | |
| Bullone Nyloc M4x25 | ||||
| 14 | 887136 | 1.80 | 2.20 | |
| Set di interruttori di pressione | ||||
| 15 | 339246 | 150.98 | 184.19 | |
| Anello di gomma | ||||
| 16 | 996407 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 17 | 337317 | |||
| Leva di spinta | ||||
| 18 | 337318 | 1.65 | 2.01 | |
| Anello O (p-9) | ||||
| 19 | 872645 | 1.65 | 2.01 | |
| Estensione | ||||
| 20 | 337315 | 1.35 | 1.65 | |
| Accoppiamento del filtro | ||||
| 21 | 337316 | 1.80 | 2.20 | |
| Ingresso | ||||
| 22 | 337314 | 2.40 | 2.93 | |
| O-ring (s-20) | ||||
| 23 | 876078 | 1.65 | 2.01 | |
| Stantuffo | ||||
| 24 | 337693 | 7.65 | 9.33 | |
| O-ring (s-25) | ||||
| 25 | 319572 | 1.65 | 2.01 | |
| Stantuffo | ||||
| 26 | 337692 | 14.58 | 17.78 | |
| Imballaggio U | ||||
| 27 | 337313 | 1.04 | 1.27 | |
| Cuscinetto a sfere 606zzmc3ps2s | ||||
| 28 | 606ZZM | 15.40 | 18.79 | |
| Vite a brugola M4x16 | ||||
| 29 | 949754 | 2.40 | 2.93 | |
| Pulsante di spinta | ||||
| 30 | 337323 | 1.04 | 1.27 | |
| Anello O (p-26) | ||||
| 31 | 338446 | 1.04 | 1.27 | |
| Vite per Macchina (con rondelle) M4x14 (nero) | ||||
| 32 | 305691 | 1.05 | 1.28 | |
| Set Alloggiamento del Motore | ||||
| 33 | 337309 | 5.25 | 6.40 | |
| Vite a tagliente (con flangia) D4x20 (nero) | ||||
| 34 | 302086 | 1.05 | 1.28 | |
| Set di cablaggio | ||||
| 35 | 337310 | 5.25 | 6.40 | |
| Set pinione Rotor | ||||
| 36 | 337312 | 58.30 | 71.13 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 37 | 337324 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 38 | 337325 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 39 | 338891 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 39A | 371750 | |||
| Copertura Collegamento | ||||
| 40 | 337327 | 1.04 | 1.27 | |
| Confezione di Copertura | ||||
| 41 | 337328 | 2.40 | 2.93 | |
| Copriscarica (c) | ||||
| 42 | 337326 | 3.75 | 4.58 | |
| Alloggiamento (parte inferiore) incluso 48, 49 | ||||
| 44 | 337300 | 14.70 | 17.93 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 47 | 959140 | 3.30 | 4.03 | |
| PIEDINO IN GOMMA (A) | ||||
| 48 | 371320 | 1.00 | 1.22 | |
| PIEDINO IN GOMMA (B) | ||||
| 49 | 371321 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 337785 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 337305 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502A | 337305 | |||
| Cappuccio di protezione per batteria | ||||
| 503 | 329897 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 337306 | |||
| Anello O (p-9) | ||||
| 506 | 872645 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 507 | 337690 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 508 | 337307 | |||
| Anello O (p-6) | ||||
| 509 | 984528 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 332080 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 332081 | |||
