Qui troverai tutte le parti e i disegni disponibili di “Festool 10043917 (TSV60KEBQ230VEU)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

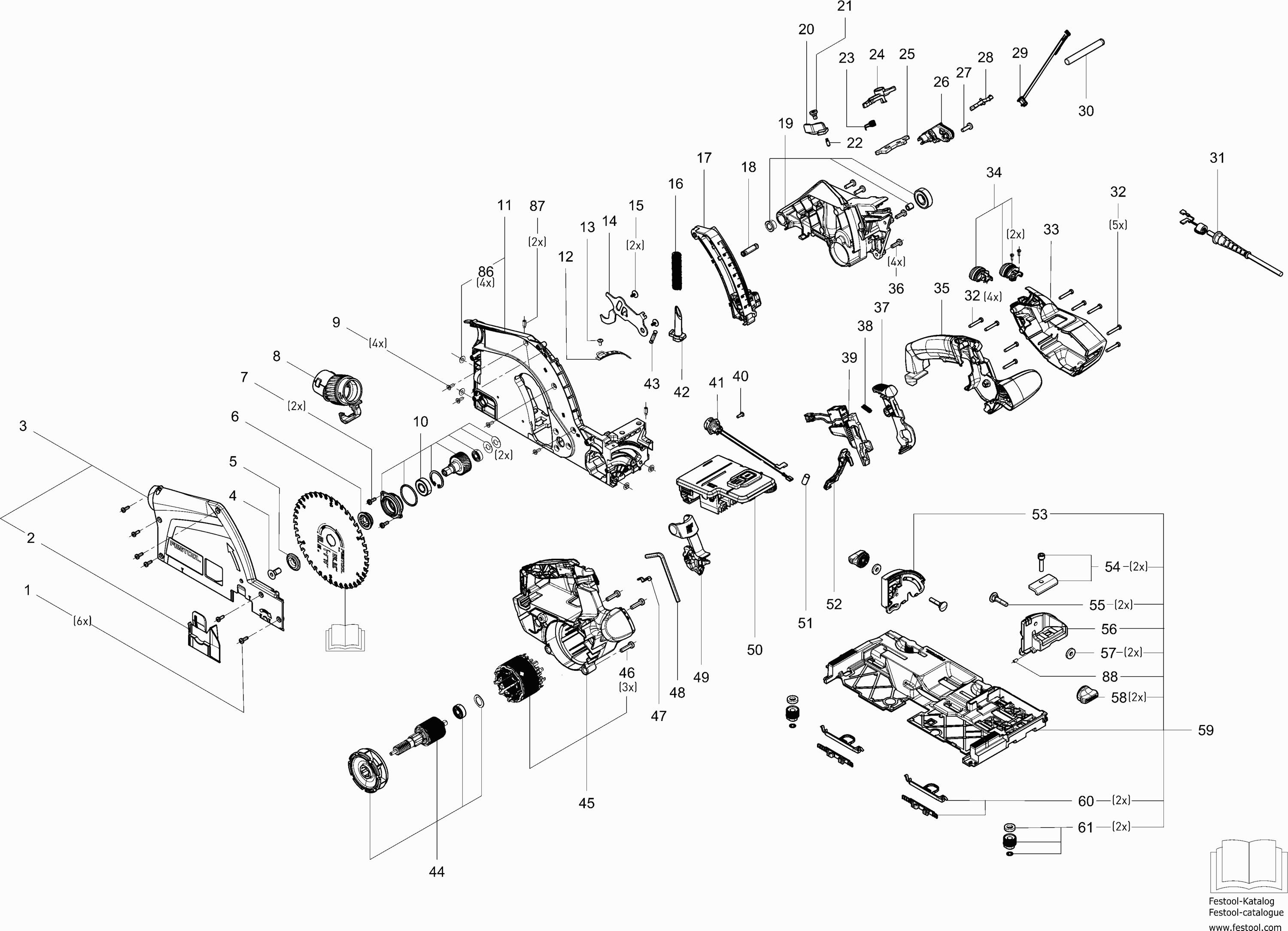

Disegni tecnici di Festool 10043917 (TSV60KEBQ230VEU)
Elenco parti di Festool 10043917 (TSV60KEBQ230VEU)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite a testa piatta TT2K-4,0x12-10.9-T20 | ||||
| 1 | 10366886 | 1.51 | 1.84 | |
| Finestra di bandiera, vi TSF 55 | ||||
| 2 | 10186923 | 3.60 | 4.39 | |
| COPERTURA | ||||
| 3 | 10734904 | 71.15 | 86.80 | |
| Vite zincata M8x18-010.9 | ||||
| 4 | 10372628 | 1.51 | 1.84 | |
| Flangia di contrasto VN-HK 85 | ||||
| 5 | 10031937 | 12.58 | 15.35 | |
| Flangia di serraggio VN-HK 85 | ||||
| 6 | 10031938 | 5.26 | 6.42 | |
| Vite a testa ovale M6x50 DIN 7985-4.8 | ||||
| 7 | 476787 | 1.51 | 1.84 | |
| Pezzo angolare TS 60 ET-BG | ||||
| 8 | 10703935 | 36.18 | 44.14 | |
| Attacco di aspirazione | ||||
| 8 | 11094814 | 22.63 | 27.61 | |
| Vite in zinco REMF-4,0x12-T20 TS 60 | ||||
| 9 | 10366897 | 1.51 | 1.84 | |
| Unità di azionamento TS 60 ET-BG | ||||
| 10 | 10679067 | 75.02 | 91.52 | |
| CAPPUCCIO PROTETTIVO | ||||
| 11 | 10734906 | 87.97 | 107.32 | |
| Scala TS 60 ET-BG | ||||
| 12 | 10703936 | 32.79 | 40.00 | |
| Vite a testa cilindrica | ||||
| 13 | 401063 | 1.51 | 1.84 | |
| Vite a testa piana DIN608-M4x9.3-8.8+Rondella | ||||
| 13 | 10772748 | 1.37 | 1.67 | |
| Braccio di rilevamento TS 60 | ||||
| 14 | 10329811 | 7.34 | 8.95 | |
| Vite a testa ovale 3,5 x 8 mm | ||||
| 15 | 400688 | 1.51 | 1.84 | |
| Molla compressione | ||||
| 16 | 459187 | 2.09 | 2.55 | |
| Fermo profondità TS 60 ET-BG mm | ||||
| 17 | 10703938 | 39.93 | 48.71 | |
| Molla di tiro | ||||
| 18 | 10286970 | 1.44 | 1.76 | |
| Scatola del cambio ISC 240 ET-BG | ||||
| 19 | 10734907 | 98.86 | 120.61 | |
| Leva KA 65 | ||||
| 20 | 10275490 | 1.58 | 1.93 | |
| Vite flangiata TSF 55 | ||||
| 21 | 471477 | 1.51 | 1.84 | |
| GHIERA | ||||
| 22 | 10412306 | 2.16 | 2.64 | |
| Molla per gamba TS 55 REBQ | ||||
| 23 | 10458627 | 1.58 | 1.93 | |
| Maniglia di bloccaggio TS 60 ET-BG | ||||
| 24 | 10703941 | 27.95 | 34.10 | |
| Maniglia TS 60 ET-BG | ||||
| 25 | 10703942 | 30.49 | 37.20 | |
| Scatola dell'interruttore TS 60 ET-BG | ||||
| 26 | 10703943 | 29.16 | 35.58 | |
| Vite a testa ovale M6x50 DIN 7985-4.8 | ||||
| 27 | 10016393 | 6.94 | 8.47 | |
| Tasto di inclinazione TS 60 ET-BG | ||||
| 28 | 10703944 | 28.80 | 35.14 | |
| Interruttore TS 60 ET-BG | ||||
| 29 | 10703945 | 40.41 | 49.30 | |
| Bullone | ||||
| 30 | 464215 | 3.31 | 4.04 | |
| Vite a testa piana REMF-4,0x25-FK10-T20schw | ||||
| 32 | 10452873 | 1.51 | 1.84 | |
| COPERTURA DELLA SCATOLA degli INGRANAGGI | ||||
| 33 | 10734908 | 32.43 | 39.56 | |
| Kit della scatola TS 60 ET-BG | ||||
| 35 | 10703948 | 41.38 | 50.48 | |
| Vite a testa ovale M6x50 DIN 7985-4.8 | ||||
| 36 | 10016393 | 6.94 | 8.47 | |
| Pulsante TS 60 ET-BG | ||||
| 37 | 10703949 | 30.61 | 37.34 | |
| Molla di compressione TS 60 | ||||
| 38 | 10573215 | 1.44 | 1.76 | |
| Unità di Commutazione TS 60 ET-BG | ||||
| 39 | 10703950 | 17.91 | 21.85 | |
| Vite a testa ovale 3,5 x 10 mm | ||||
| 40 | 219031 | 7.32 | 8.93 | |
| Alloggiamento della Spina TS 60 ET-BG | ||||
| 41 | 10703951 | 39.93 | 48.71 | |
| Perno TS 60 ET-BG | ||||
| 42 | 10703952 | 29.16 | 35.58 | |
| Molla TS 60 | ||||
| 43 | 10288521 | 1.44 | 1.76 | |
| Rotor TS 60 ET-BG | ||||
| 44 | 10679070 | 173.76 | 211.99 | |
| Casa motore TS 60 ET-BG | ||||
| 45 | 10679071 | 112.77 | 137.58 | |
| Vite a testa bombata 3,0 x 12 mm | ||||
| 46 | 219069 | 1.51 | 1.84 | |
| Pezzo di serraggio LHS 2 225 EQI | ||||
| 47 | 10260539 | 1.51 | 1.84 | |
| Cacciavite SW 5 DIN911 | ||||
| 48 | 202752 | 1.51 | 1.84 | |
| Maniglia TS 60 ET-BG | ||||
| 49 | 10703954 | 30.13 | 36.76 | |
| Elettronica | ||||
| 50 | 10752385 | 153.19 | 186.89 | |
| Molla di compressione TS 60 | ||||
| 51 | 10398705 | 1.51 | 1.84 | |
| Bullone di arresto TS 60 ET-BG | ||||
| 52 | 10703956 | 32.91 | 40.15 | |
| Segmento oscillante TS 60 ET-BG | ||||
| 53 | 10703957 | 37.63 | 45.91 | |
| Accoppiamento TS 60 ET-BG | ||||
| 54 | 10703953 | 31.58 | 38.53 | |
| vite di serraggio M6x29,5 / TS 60 | ||||
| 55 | 10171470 | 1.44 | 1.76 | |
| Segmento orientabile | ||||
| 56 | 10734909 | 37.99 | 46.35 | |
| Disco | ||||
| 57 | 402935 | 1.51 | 1.84 | |
| Manopola Rotante TS 60 | ||||
| 58 | 10196079 | 4.90 | 5.98 | |
| Piastra di guida | ||||
| 59 | 10734910 | 117.61 | 143.48 | |
| Suole guida | ||||
| 60 | 10734905 | 6.70 | 8.17 | |
| Ruota di regolazione KS 60 | ||||
| 61 | 10745550 | 7.13 | 8.70 | |
| Vite di passaggio | ||||
| 62 | 10260013 | 6.41 | 7.82 | |
| Flangia del cuscinetto HKC 55 | ||||
| 63 | 10734911 | 57.60 | 70.27 | |
| Stop mandrino | ||||
| 65 | 10734913 | 33.28 | 40.60 | |
| Molla TS 60 | ||||
| 66 | 10288521 | 1.44 | 1.76 | |
| Braccio di contatto | ||||
| 67 | 10734915 | 54.21 | 66.14 | |
| Spinotto Filettato | ||||
| 68 | 10326676 | 2.74 | 3.34 | |
| Molla compressione | ||||
| 69 | 10671426 | 1.58 | 1.93 | |
| Leva Eccentrica | ||||
| 70 | 10326696 | 12.80 | 15.62 | |
| Set di alloggiamento BHC 18 | ||||
| 71 | 10734916 | 43.68 | 53.29 | |
| Vite a testa ovale KT-3,5x16-FK10-T15 schw | ||||
| 72 | 10357783 | 1.51 | 1.84 | |
| Tavola | ||||
| 73 | 10682608 | 38.72 | 47.24 | |
| Fascio di cavi DUO 110 | ||||
| 74 | 10169150 | 13.92 | 16.98 | |
| Molla di arresto | ||||
| 75 | 10290089 | 2.23 | 2.72 | |
| Cacciavite SW 4 DIN 911 | ||||
| 76 | 202751 | 1.51 | 1.84 | |
| Vite a testa cilindrica DIN 912-M4x16-8.8 | ||||
| 77 | 400096 | 1.51 | 1.84 | |
| Barra di sicurezza | ||||
| 78 | 10218571 | 9.43 | 11.50 | |
| Ruota di regolazione | ||||
| 79 | 10347862 | 19.84 | 24.20 | |
| MOTORE | ||||
| 80 | 10749690 | 35.45 | 43.25 | |
| Unità di comando RTSC/DTSC/ETSC | ||||
| 81 | 10734917 | 369.53 | 450.83 | |
| Vite a testa cilindrica M4 x 18 | ||||
| 82 | 400904 | 11.48 | 14.01 | |
| Elettronico - segnapunti | ||||
| 83 | 10682606 | 103.21 | 125.92 | |
| Molla compressione | ||||
| 84 | 10168752 | 1.87 | 2.28 | |
| Spillo | ||||
| 85 | 10168798 | 1.51 | 1.84 | |
| Bussola di collegamento TS 60 | ||||
| 86 | 10452562 | 1.51 | 1.84 | |
| Perno filettato ISO 4028 M5x12 Precote 2 | ||||
| 87 | 10366894 | 1.44 | 1.76 | |
| Perno filettato M5 x 10 | ||||
| 88 | 772404 | 1.51 | 1.84 | |
| Elemento di smorzamento | ||||
| 89 | 10766469 | 1.51 | 1.84 | |
| Attacco di aspirazione | ||||
| 90 | 11094814 | 22.63 | 27.61 | |
