Qui troverai tutte le parti e i disegni disponibili di “Festool 10224497 (TSC55KEB)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

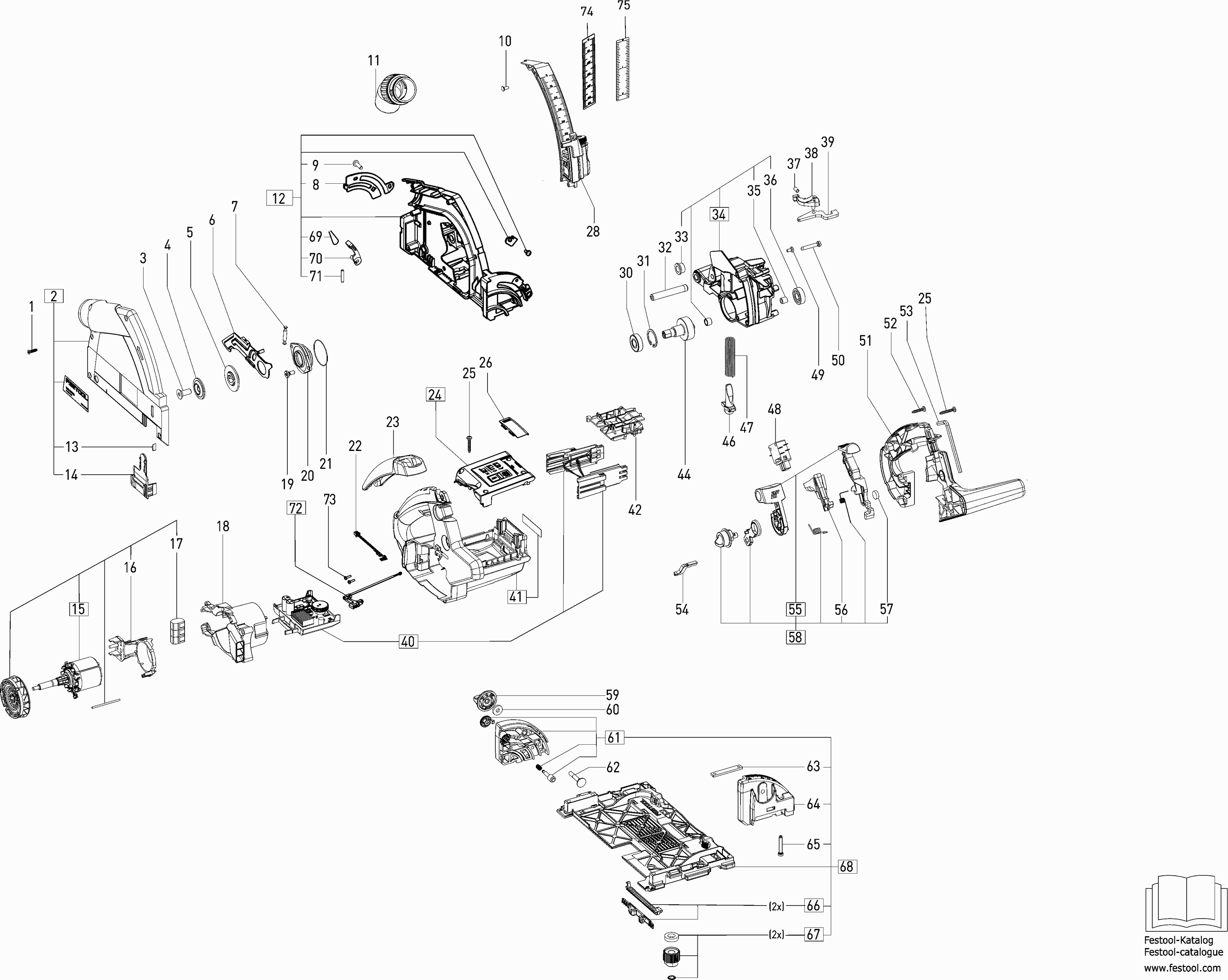

Disegni tecnici di Festool 10224497 (TSC55KEB)
Elenco parti di Festool 10224497 (TSC55KEB)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite 4,0 x 15 mm | ||||
| 1 | 400710 | 1.51 | 1.84 | |
| Copertura TSC 55 KEB | ||||
| 2 | 205810 | 51.30 | 62.59 | |
| Vite a brugola M8 x 18 | ||||
| 3 | 459186 | 1.51 | 1.84 | |
| Flangia di contrasto HKC 55 | ||||
| 4 | 10014832 | 5.76 | 7.03 | |
| Flangia di serraggio VN-HK 85 | ||||
| 5 | 10014834 | 13.07 | 15.95 | |
| Leva TSC 55 K | ||||
| 6 | 10251177 | 13.79 | 16.82 | |
| Molla di tiro | ||||
| 7 | 10000568 | 1.51 | 1.84 | |
| Segmento di lamiera | ||||
| 8 | 10000164 | 7.27 | 8.87 | |
| Vite a testa ovale M6x50 DIN 7985-4.8 | ||||
| 9 | 10016393 | 6.94 | 8.47 | |
| Vite a svasatura 4,0 x 10 mm | ||||
| 10 | 400014 | 1.51 | 1.84 | |
| Pezzo angolare TS 55 R/Cleantec | ||||
| 11 | 202096 | 22.99 | 28.05 | |
| Afzuigaansluiting | ||||
| 11 | 11094817 | 22.63 | 27.61 | |
| Prot. copertura TSC 55 KEB/TS 55 F | ||||
| 12 | 205811 | 84.70 | 103.33 | |
| Molla | ||||
| 13 | 466084 | 1.94 | 2.37 | |
| Finestra di bandiera, vi TSF 55 | ||||
| 14 | 10001648 | 2.66 | 3.25 | |
| Motore TSC 55 K | ||||
| 15 | 10480731 | 175.69 | 214.34 | |
| Portacavo TSC 55 | ||||
| 16 | 10005711 | 3.17 | 3.87 | |
| FERMAGLIO PER CAVO | ||||
| 17 | 10005712 | 2.74 | 3.34 | |
| Supporto motore TSC 55 | ||||
| 18 | 10005688 | 8.71 | 10.63 | |
| Bullone flangiato TSC 55 K | ||||
| 19 | 10038732 | 1.51 | 1.84 | |
| Flangia del cuscinetto HKC 55 | ||||
| 20 | 459185 | 14.40 | 17.57 | |
| Anello O | ||||
| 21 | 459253 | 1.51 | 1.84 | |
| Conduttore flessibile KL | ||||
| 22 | 204131 | 5.76 | 7.03 | |
| Impugnatura morbida | ||||
| 23 | 459226 | 7.34 | 8.95 | |
| Modulo TSC 55 K | ||||
| 24 | 205820 | 53.60 | 65.39 | |
| Vite a testa bombata 4,0 x 25 mm | ||||
| 25 | 400695 | 1.51 | 1.84 | |
| Riduttore TS/TSC 55 Facelift | ||||
| 26 | 10371828 | 7.99 | 9.75 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 28 | 10001569 | 19.00 | 23.18 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 30 | 401576 | 8.21 | 10.02 | |
| Anello di bloccaggio | ||||
| 31 | 401244 | 1.51 | 1.84 | |
| Bullone | ||||
| 32 | 10002634 | 2.95 | 3.60 | |
| Boccola a flangia KS 60 E | ||||
| 33 | 459181 | 1.51 | 1.84 | |
| Scatola del cambio TSC 55 K | ||||
| 34 | 205818 | 83.37 | 101.71 | |
| Manicotto ad ago AGC 18 | ||||
| 35 | 410223 | 4.25 | 5.18 | |
| NAALDHULS DF 700 HK0509 | ||||
| 35 | 10498113 | 3.60 | 4.39 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 36 | 228798 | 6.19 | 7.55 | |
| Molla compressione | ||||
| 37 | 459225 | 1.51 | 1.84 | |
| Leva di blocco HKC 55 | ||||
| 38 | 459224 | 1.51 | 1.84 | |
| Leva KA 65 | ||||
| 39 | 459229 | 3.60 | 4.39 | |
| Elettronica TSC 55 KEB | ||||
| 40 | 205813 | 126.20 | 153.96 | |
| Elettronica TSC 55 KEB ET-BG | ||||
| 40 | 10881701 | 126.20 | 153.96 | |
| Telaio del motore AG 125-14 DE | ||||
| 41 | 500473 | 43.08 | 52.56 | |
| Piastra di copertura | ||||
| 42 | 10004730 | 3.17 | 3.87 | |
| Albero del cambio KS 60 E | ||||
| 44 | 495798 | 48.88 | 59.63 | |
| Spillo | ||||
| 46 | 10018287 | 2.66 | 3.25 | |
| Molla compressione | ||||
| 47 | 459187 | 2.09 | 2.55 | |
| Interruttore 230 V | ||||
| 48 | 491703 | 18.15 | 22.14 | |
| Vite di sego M4x8-Taptite-T20 | ||||
| 49 | 10044110 | 1.51 | 1.84 | |
| VITE C M4X35 | ||||
| 50 | 10002348 | 1.51 | 1.84 | |
| Maniglia TSC 55 | ||||
| 51 | 10005684 | 14.88 | 18.15 | |
| Vite a testa ovale PT-4,0x20-KT15 | ||||
| 52 | 228567 | 1.51 | 1.84 | |
| Cacciavite SW 5 DIN911 | ||||
| 53 | 202752 | 1.51 | 1.84 | |
| Perno di blocco HKC 55 | ||||
| 54 | 459222 | 2.16 | 2.64 | |
| Leva KA 65 | ||||
| 55 | 500431 | 25.41 | 31.00 | |
| Pulsante TS 55 | ||||
| 56 | 10568559 | 2.88 | 3.51 | |
| Depressore HK 85 | ||||
| 56 | 459195 | 2.45 | 2.99 | |
| Disco di silicone | ||||
| 57 | 459220 | 1.51 | 1.84 | |
| Stop mandrino | ||||
| 58 | 500430 | 41.38 | 50.48 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 59 | 10001354 | 3.17 | 3.87 | |
| Disco | ||||
| 60 | 402935 | 1.51 | 1.84 | |
| Segmento orientabile | ||||
| 61 | 10009124 | 12.08 | 14.74 | |
| Vite di tensione | ||||
| 62 | 10000160 | 1.80 | 2.20 | |
| Binario TSF 55 EBQ | ||||
| 63 | 10000916 | 3.02 | 3.68 | |
| Segmento mobile TS 55 R stampato | ||||
| 64 | 10435074 | 8.86 | 10.81 | |
| Vite del cilindro | ||||
| 65 | 10014865 | 1.51 | 1.84 | |
| Suole guida | ||||
| 66 | 200173 | 21.18 | 25.84 | |
| Ruota di regolazione KS 60 | ||||
| 67 | 200174 | 25.17 | 30.71 | |
| Piastra di guida | ||||
| 68 | 10515819 | 78.77 | 96.10 | |
| Molla | ||||
| 69 | 10015946 | 1.51 | 1.84 | |
| Leva KA 65 | ||||
| 70 | 10016897 | 1.51 | 1.84 | |
| Bullone filettato M4 x 20 DIN 915 | ||||
| 71 | 10013063 | 1.51 | 1.84 | |
| Modulo di commutazione TSC 55 K | ||||
| 72 | 205821 | 10.80 | 13.18 | |
| Vite a testa cilindrica M4 x 14 | ||||
| 73 | 445566 | 14.59 | 17.80 | |
