Qui troverai tutte le parti e i disegni disponibili di “Festool 500898 (TS55REBQ230V)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

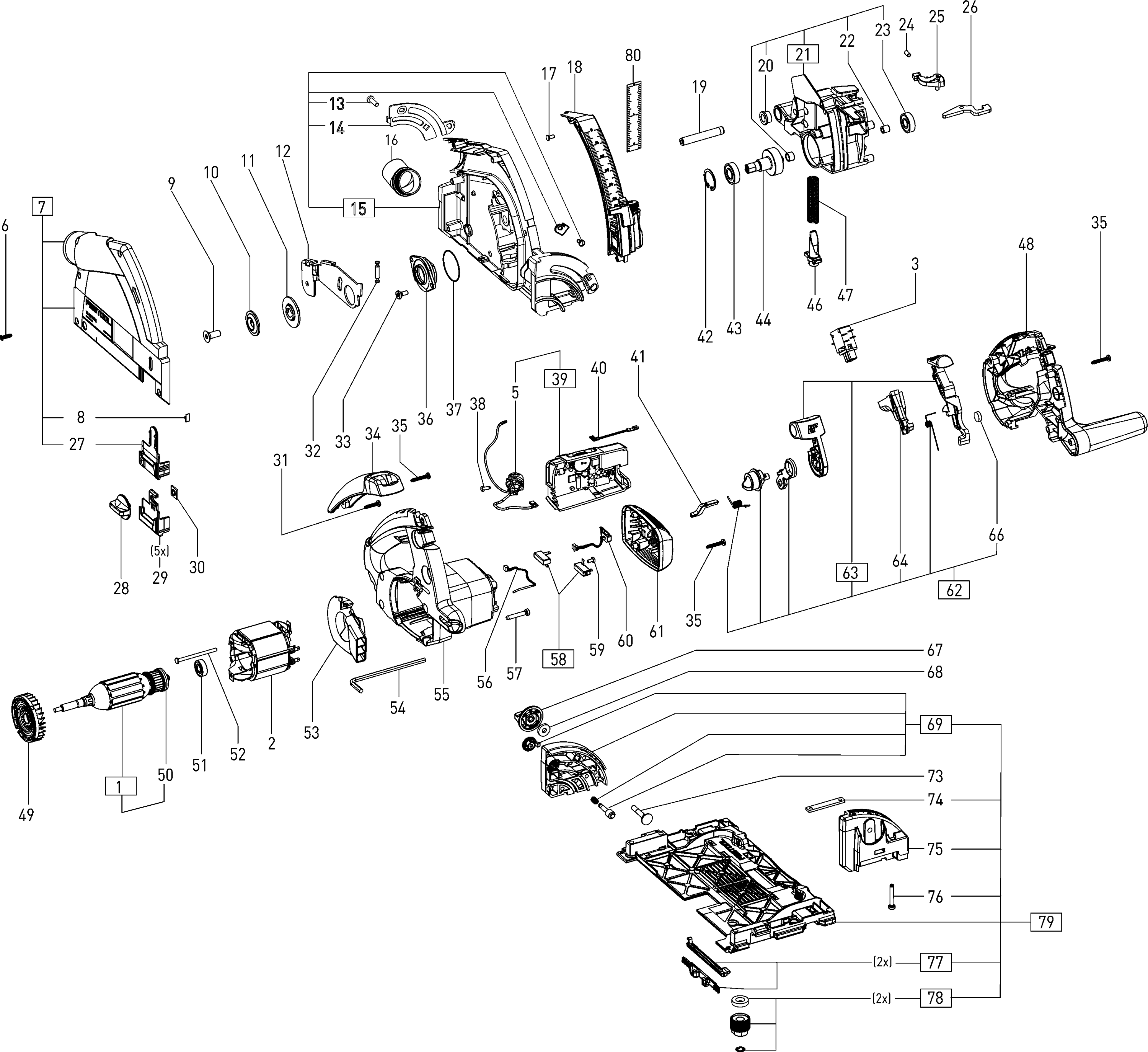

Disegni tecnici di Festool 500898 (TS55REBQ230V)
Elenco parti di Festool 500898 (TS55REBQ230V)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Indotto 230v Eq / Ebq | ||||
| 1 | 491743 | 127.05 | 155.00 | |
| Pacchetto di campo 230v Eq / Ebq | ||||
| 2 | 491713 | 64.13 | 78.24 | |
| Interruttore 230 V | ||||
| 3 | 491703 | 18.15 | 22.14 | |
| Cassa della presa TS 55 EQ UL ET-BAUGRUPPE | ||||
| 5 | 491725 | 20.81 | 25.39 | |
| Cassa della spina 230 V | ||||
| 5 | 491716 | 20.09 | 24.51 | |
| Vite 4,0 x 15 mm | ||||
| 6 | 400710 | 1.51 | 1.84 | |
| COPERTURA | ||||
| 7 | 10488426 | 63.04 | 76.91 | |
| Molla | ||||
| 8 | 466084 | 1.94 | 2.37 | |
| Vite a brugola M8 x 18 | ||||
| 9 | 459186 | 1.51 | 1.84 | |
| Flangia di contrasto HKC 55 | ||||
| 10 | 10014832 | 5.76 | 7.03 | |
| Flangia di serraggio VN-HK 85 | ||||
| 11 | 10014834 | 13.07 | 15.95 | |
| Cuneo TSF 55 | ||||
| 12 | 10000418 | 8.14 | 9.93 | |
| Vite a testa ovale M6x50 DIN 7985-4.8 | ||||
| 13 | 10016393 | 6.94 | 8.47 | |
| Segmento di lamiera | ||||
| 14 | 10000164 | 7.27 | 8.87 | |
| CAPPUCCIO PROTETTIVO | ||||
| 15 | 10017862 | 76.35 | 93.15 | |
| Bocchetta di aspirazione | ||||
| 16 | 11094817 | 22.63 | 27.61 | |
| Vite a svasatura 4,0 x 10 mm | ||||
| 17 | 400014 | 1.51 | 1.84 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 18 | 10001569 | 19.00 | 23.18 | |
| Bullone | ||||
| 19 | 10002634 | 2.95 | 3.60 | |
| Boccola a flangia KS 60 E | ||||
| 20 | 459181 | 1.51 | 1.84 | |
| Scatola del cambio TS 55 F | ||||
| 21 | 205817 | 83.37 | 101.71 | |
| Manicotto ad ago AGC 18 | ||||
| 22 | 410223 | 4.25 | 5.18 | |
| Boccola a rullini DF 700 HK0509 | ||||
| 22 | 10498113 | 3.60 | 4.39 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 23 | 228798 | 6.19 | 7.55 | |
| Molla compressione | ||||
| 24 | 459225 | 1.51 | 1.84 | |
| Leva di blocco HKC 55 | ||||
| 25 | 459224 | 1.51 | 1.84 | |
| Leva KA 65 | ||||
| 26 | 459229 | 3.60 | 4.39 | |
| Finestra di bandiera, vi TSF 55 | ||||
| 27 | 499012 | 6.19 | 7.55 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 28 | 481984 | 2.30 | 2.81 | |
| SPLINTERBESCHER SP-TS 55 R/5 | ||||
| 29 | 499011 | 15.00 | 18.30 | |
| Dado | ||||
| 30 | 462760 | 2.74 | 3.34 | |
| Vite a testa ovale PT-4,0x20-KT15 | ||||
| 31 | 228567 | 1.51 | 1.84 | |
| Molla di tiro | ||||
| 32 | 10000568 | 1.51 | 1.84 | |
| Vite flangiata TSF 55 | ||||
| 33 | 453547 | 1.51 | 1.84 | |
| Impugnatura morbida | ||||
| 34 | 459226 | 7.34 | 8.95 | |
| Vite a testa bombata 4,0 x 25 mm | ||||
| 35 | 400695 | 1.51 | 1.84 | |
| Flangia del cuscinetto HKC 55 | ||||
| 36 | 459185 | 14.40 | 17.57 | |
| Anello O | ||||
| 37 | 459253 | 1.51 | 1.84 | |
| Vite a testa ovale 3,5 x 10 mm | ||||
| 38 | 219031 | 7.32 | 8.93 | |
| Elettronica TS 55 EBQ 230V ET-BG | ||||
| 39 | 204693 | 67.40 | 82.23 | |
| Perno di blocco HKC 55 | ||||
| 41 | 459222 | 2.16 | 2.64 | |
| Anello di bloccaggio | ||||
| 42 | 401244 | 1.51 | 1.84 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 43 | 401576 | 8.21 | 10.02 | |
| Albero del cambio KS 60 E | ||||
| 44 | 495798 | 48.88 | 59.63 | |
| Spillo | ||||
| 46 | 10018287 | 2.66 | 3.25 | |
| Molla compressione | ||||
| 47 | 459187 | 2.09 | 2.55 | |
| Maniglia TSC 55 | ||||
| 48 | 10007029 | 12.83 | 15.65 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 49 | 459199 | 3.38 | 4.12 | |
| Anello magnetico | ||||
| 50 | 488965 | 3.89 | 4.75 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 51 | 401525 | 5.18 | 6.32 | |
| Vite a testa ovale PT-4,0x60-KT15 | ||||
| 52 | 228708 | 1.51 | 1.84 | |
| Disco guida aria HK 85 | ||||
| 53 | 459179 | 2.66 | 3.25 | |
| CHIAVE ESAGONALE 8 MM | ||||
| 54 | 459255 | 2.74 | 3.34 | |
| Telaio del motore AG 125-14 DE | ||||
| 55 | 10017629 | 19.24 | 23.47 | |
| Resistore PTC DF 700 90 C | ||||
| 56 | 491722 | 21.05 | 25.68 | |
| Resistore PTC DF 700 90 C | ||||
| 56 | 721509 | 20.57 | 25.10 | |
| VITE C M4X35 | ||||
| 57 | 10002348 | 1.51 | 1.84 | |
| Spazzola di carbone (paio) 230v | ||||
| 58 | 491704 | 17.30 | 21.11 | |
| Vite a testa ovale 3,5 x 8 mm | ||||
| 59 | 219047 | 1.51 | 1.84 | |
| Tachimetro Eb / Ebq | ||||
| 60 | 491723 | 29.04 | 35.43 | |
| COPERTURA | ||||
| 61 | 491718 | 23.60 | 28.79 | |
| Stop mandrino | ||||
| 62 | 500430 | 41.38 | 50.48 | |
| Leva KA 65 | ||||
| 63 | 500431 | 25.41 | 31.00 | |
| Pulsante TS 55 | ||||
| 64 | 10568559 | 2.88 | 3.51 | |
| Depressore HK 85 | ||||
| 64 | 459195 | 2.45 | 2.99 | |
| Disco di silicone | ||||
| 66 | 459220 | 1.51 | 1.84 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 67 | 10001354 | 3.17 | 3.87 | |
| Disco | ||||
| 68 | 402935 | 1.51 | 1.84 | |
| Segmento orientabile | ||||
| 69 | 10009124 | 12.08 | 14.74 | |
| Vite di tensione | ||||
| 73 | 10000160 | 1.80 | 2.20 | |
| Binario TSF 55 EBQ | ||||
| 74 | 10000916 | 3.02 | 3.68 | |
| Segmento mobile TS 55 R stampato | ||||
| 75 | 10435074 | 8.86 | 10.81 | |
| Vite del cilindro | ||||
| 76 | 10014865 | 1.51 | 1.84 | |
| Suole guida | ||||
| 77 | 200173 | 21.18 | 25.84 | |
| Ruota di regolazione KS 60 | ||||
| 78 | 200174 | 25.17 | 30.71 | |
| Piastra di guida | ||||
| 79 | 10515819 | 78.77 | 96.10 | |
