Qui troverai tutte le parti e i disegni disponibili di “Festool 487277 (TPE-RS1)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

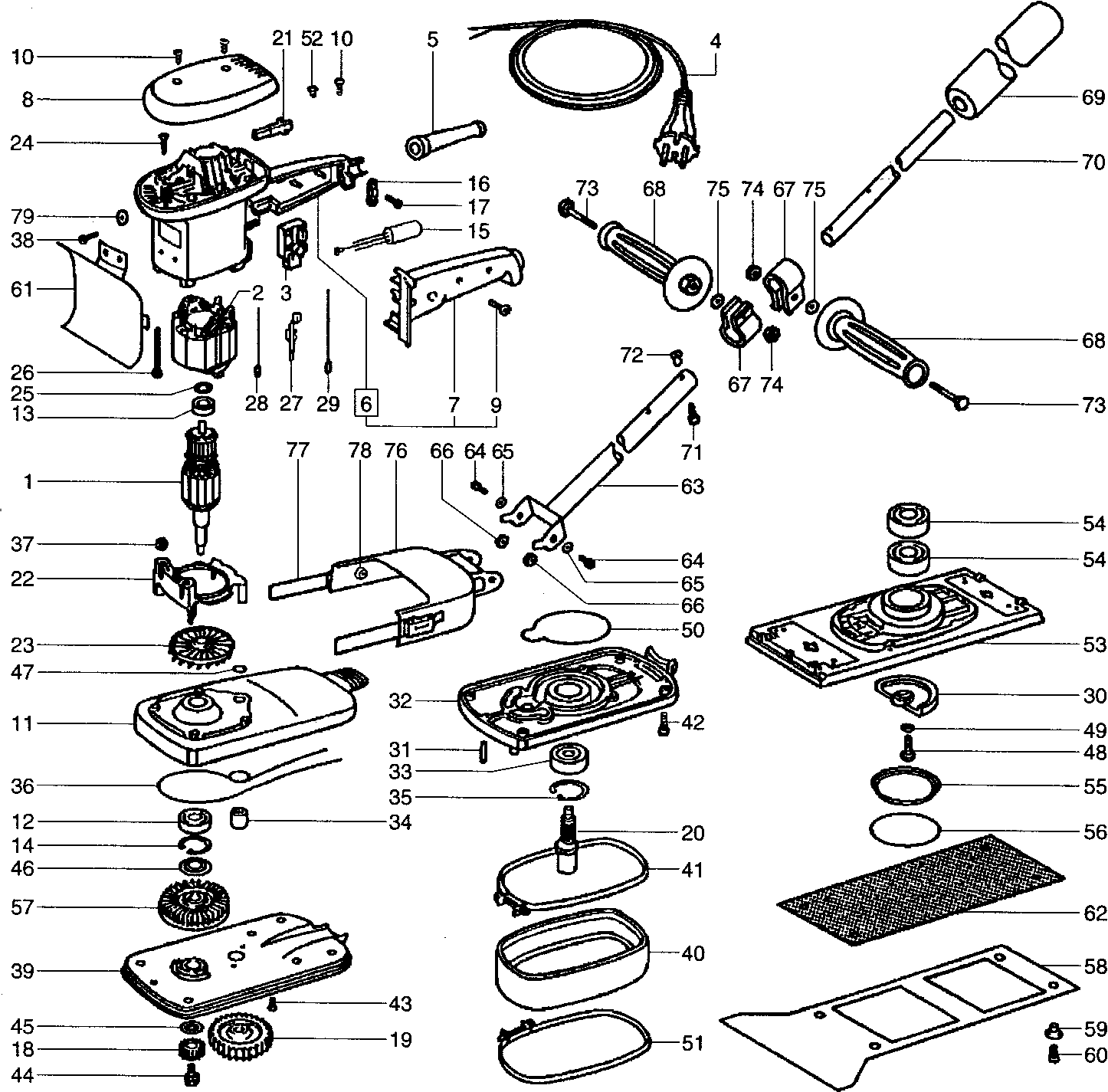

Disegni tecnici di Festool 487277 (TPE-RS1)
Elenco parti di Festool 487277 (TPE-RS1)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Indotto 230 V | ||||
| 1 | 492439 | 84.46 | 103.04 | |
| Magnete del campo 230 V | ||||
| 2 | 492442 | 62.68 | 76.47 | |
| Interruttore di montaggio | ||||
| 3 | 486317 | 15.00 | 18.30 | |
| Cavo Eu | ||||
| 4 | 457600 | 24.32 | 29.67 | |
| Guaina di protezione del cavo | ||||
| 5 | 432436 | 1.51 | 1.84 | |
| Telaio del motore AG 125-14 DE | ||||
| 6 | 487834 | 38.96 | 47.53 | |
| COPERTURA | ||||
| 7 | 451402 | 6.84 | 8.34 | |
| Non più disponibile, nessuna sostituzione | ||||
| 8 | 451430 | |||
| Vite a testa ovale PT-4,0x20-KT15 | ||||
| 9 | 228567 | 1.51 | 1.84 | |
| Vite a testa ovale 3,5 x 10 mm | ||||
| 10 | 219031 | 7.32 | 8.93 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 11 | 439839 | 67.16 | 81.94 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 12 | 228659 | 8.86 | 10.81 | |
| Cuscinetto a sfere a gola 608 D1 MC3 E U152 J2 HA1 | ||||
| 13 | 10775821 | 5.54 | 6.76 | |
| Anello di bloccaggio | ||||
| 14 | 401246 | 1.51 | 1.84 | |
| CONDENSATORE | ||||
| 15 | 436753 | 12.61 | 15.38 | |
| Morsetto per cavi KS 60 E | ||||
| 16 | 439288 | 1.51 | 1.84 | |
| Vite a testa svasata 3,5 x 16 mm | ||||
| 17 | 228663 | 1.51 | 1.84 | |
| INGRANAGGIO | ||||
| 18 | 442267 | 30.49 | 37.20 | |
| INGRANAGGIO | ||||
| 19 | 485618 | 24.32 | 29.67 | |
| Albero eccentrico | ||||
| 20 | 441381 | 69.21 | 84.44 | |
| Portaspazzole con carbonio (coppia) 230V | ||||
| 21 | 488915 | 17.55 | 21.41 | |
| Disco guida aria HK 85 | ||||
| 22 | 443109 | 2.81 | 3.43 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 23 | 436451 | 2.52 | 3.07 | |
| Vite a testa ovale M4x20-TAPTITE-T15 | ||||
| 24 | 228569 | 1.51 | 1.84 | |
| RONDELLA 14x21,8x0,3 L+MN 1100 | ||||
| 25 | 203777 | 1.51 | 1.84 | |
| Vite a testa bombata 4,0 x 40 mm | ||||
| 26 | 219080 | 1.51 | 1.84 | |
| Morsetto a U | ||||
| 27 | 443331 | 1.73 | 2.11 | |
| Conduttore flessibile KL | ||||
| 28 | 434527 | 2.90 | 3.54 | |
| Conduttore flessibile KL | ||||
| 29 | 434865 | 2.81 | 3.43 | |
| Peso PS 300 EQ | ||||
| 30 | 441059 | 29.28 | 35.72 | |
| Spinotto cilindrico 2,5 M 6X34 | ||||
| 31 | 773881 | 1.51 | 1.84 | |
| Scatola del cambio ISC 240 ET-BG | ||||
| 32 | 435509 | 72.00 | 87.84 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 33 | 228524 | 12.61 | 15.38 | |
| CUSCINETTO A RULLINI | ||||
| 34 | 410226 | 15.37 | 18.75 | |
| Anello di bloccaggio | ||||
| 35 | 401251 | 1.51 | 1.84 | |
| Corda di imballaggio EAA EW/DW Turbo/A ET-BG | ||||
| 36 | 437499 | 3.53 | 4.31 | |
| Dado esagonale M4 | ||||
| 37 | 200715 | 1.51 | 1.84 | |
| Vite a testa cilindrica M4 x 14 | ||||
| 38 | 445566 | 14.59 | 17.80 | |
| STRISCIA | ||||
| 39 | 482524 | 49.97 | 60.96 | |
| Manicotto | ||||
| 40 | 435475 | 14.04 | 17.13 | |
| FERMAGLIO PER CAVO | ||||
| 41 | 410423 | 7.92 | 9.66 | |
| Vite a testa ovale M5x25-TAPTITE-T15 | ||||
| 42 | 228516 | 1.51 | 1.84 | |
| Vite a testa ovale M4 x 10 | ||||
| 43 | 228582 | 1.51 | 1.84 | |
| Vite M6x15 VERBUS-RIPP | ||||
| 44 | 228517 | 1.51 | 1.84 | |
| Disco oscillante | ||||
| 45 | 437064 | 2.09 | 2.55 | |
| Disco oscillante | ||||
| 46 | 437086 | 1.94 | 2.37 | |
| Rondella di tenuta | ||||
| 47 | 437102 | 2.23 | 2.72 | |
| Vite a testa cilindrica M6 x 18 | ||||
| 48 | 223541 | 1.51 | 1.84 | |
| Rondella elastica | ||||
| 49 | 200765 | 1.51 | 1.84 | |
| Corda di imballaggio EAA EW/DW Turbo/A ET-BG | ||||
| 50 | 437292 | 2.59 | 3.16 | |
| FERMAGLIO PER CAVO | ||||
| 51 | 437884 | 7.85 | 9.58 | |
| Vite a testa ovale 3,5 x 10 mm | ||||
| 52 | 219031 | 7.32 | 8.93 | |
| Piastra CS 50 EB | ||||
| 53 | 440469 | 76.59 | 93.44 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 54 | 228523 | 10.66 | 13.01 | |
| Tappo | ||||
| 55 | 435510 | 11.88 | 14.49 | |
| Anello O | ||||
| 56 | 228551 | 1.73 | 2.11 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 57 | 435496 | 21.30 | 25.99 | |
| Piastra della lama TM 195 | ||||
| 58 | 442661 | 40.05 | 48.86 | |
| INSERZIONE | ||||
| 59 | 442664 | 4.25 | 5.18 | |
| Vite a svasatura M4 x 12 | ||||
| 60 | 445148 | 1.51 | 1.84 | |
| Deviatore per tubo | ||||
| 61 | 442662 | 25.41 | 31.00 | |
| Filtro | ||||
| 62 | 444486 | 34.24 | 41.77 | |
| Pezzo di forcella | ||||
| 63 | 442676 | 39.45 | 48.13 | |
| Vite a testa cilindrica M8 x 16 | ||||
| 64 | 774346 | 1.51 | 1.84 | |
| Disco DIN 125-B-8,4-140 HV | ||||
| 65 | 219049 | 1.51 | 1.84 | |
| Dado esagonale M8 | ||||
| 66 | 200719 | 1.51 | 1.84 | |
| Staffa di arresto | ||||
| 67 | 442961 | 17.55 | 21.41 | |
| Maniglia TSC 55 | ||||
| 68 | 444511 | 7.85 | 9.58 | |
| Cuscino | ||||
| 69 | 443621 | 33.15 | 40.44 | |
| Acciaio | ||||
| 70 | 444453 | 49.01 | 59.79 | |
| Vite a testa cilindrica M6 x 20 | ||||
| 71 | 402875 | 1.51 | 1.84 | |
| Dado unione per accoppiamento rapido | ||||
| 72 | 444452 | 4.46 | 5.44 | |
| Vite a testa esagonale M10 x 60 | ||||
| 73 | 772638 | 1.73 | 2.11 | |
| Vite esagonale M10 | ||||
| 74 | 772975 | 1.51 | 1.84 | |
| Disco | ||||
| 75 | 207804 | 1.51 | 1.84 | |
| Elemento di serraggio | ||||
| 76 | 487090 | 80.47 | 98.17 | |
| Blocco | ||||
| 77 | 443228 | 16.58 | 20.23 | |
| RIVETTO | ||||
| 78 | 400016 | 1.51 | 1.84 | |
| Disco DIN 125-A-4,3-140 HV | ||||
| 79 | 228542 | 1.51 | 1.84 | |
