Qui troverai tutte le parti e i disegni disponibili di “Festool 10574619 (SYMC70)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

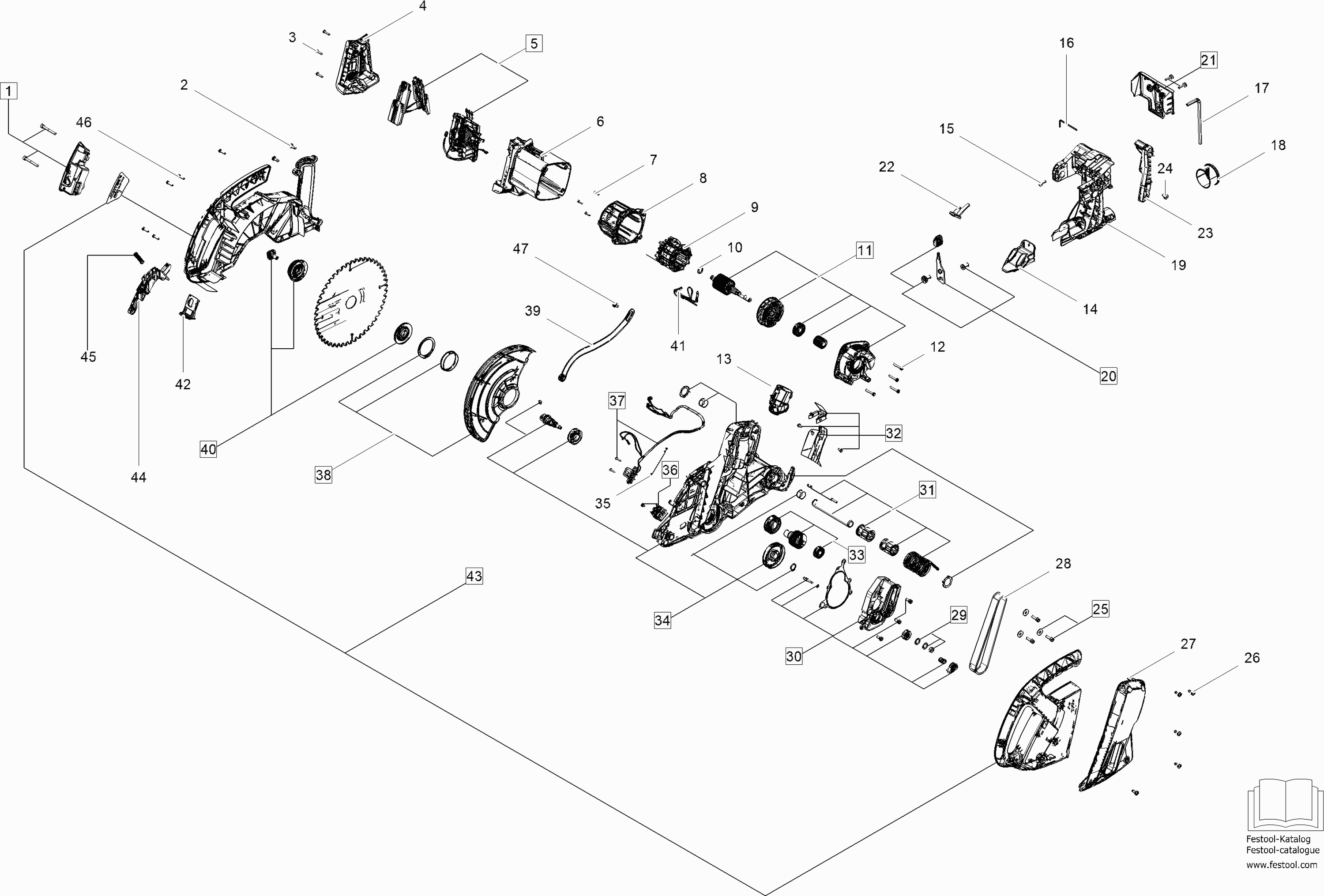

Disegni tecnici di Festool 10574619 (SYMC70)
Elenco parti di Festool 10574619 (SYMC70)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Luce puntiforme KSC 60 ET-BG | ||||
| 1 | 10541982 | 79.74 | 97.28 | |
| Vite a testa ovale M6x50 DIN 7985-4.8 | ||||
| 2 | 10024093 | 1.51 | 1.84 | |
| Vite a lente 3,5 x 16 mm | ||||
| 3 | 400584 | 1.51 | 1.84 | |
| Copertura del motore KSC60 | ||||
| 4 | 10521491 | 13.07 | 15.95 | |
| Elettronica KSC 60 ET-BG | ||||
| 5 | 10541981 | 135.88 | 165.77 | |
| Elettronica 230V | ||||
| 5 | 11101933 | 135.88 | 165.77 | |
| Custodia del motore KSC60 | ||||
| 6 | 10521502 | 19.48 | 23.77 | |
| Vite a testa bombata 3,0 x 12 mm | ||||
| 7 | 219069 | 1.51 | 1.84 | |
| Supporto Motore KSC 60 | ||||
| 8 | 10286689 | 9.58 | 11.69 | |
| Pacco di campo SYMC 70 ET-BG | ||||
| 9 | 10854114 | 87.85 | 107.18 | |
| Rondella di bloccaggio 10,5 x 15,8 x 0,3 mm | ||||
| 10 | 10383749 | 1.44 | 1.76 | |
| Indotto KSC 60 ET-BG | ||||
| 11 | 10541983 | 128.38 | 156.62 | |
| Vite a testa ovale PT-4,0x25-KT15 | ||||
| 12 | 228580 | 1.51 | 1.84 | |
| Pezzo angolare KS 60 | ||||
| 13 | 10021956 | 5.98 | 7.30 | |
| Guida al truciolo SYMC 70 | ||||
| 14 | 10679731 | 2.66 | 3.25 | |
| Vite a testa svasata M5 x 14 | ||||
| 15 | 228686 | 1.51 | 1.84 | |
| Cacciavite SW2 DIN911 | ||||
| 16 | 400608 | 1.37 | 1.67 | |
| Chiave a Bussola Esagonale | ||||
| 17 | 439274 | 4.18 | 5.10 | |
| Cappuccio cieco SYMC 70 | ||||
| 18 | 10681551 | 5.90 | 7.20 | |
| Blocco di cuscinetti SYMC 70 | ||||
| 19 | 10605043 | 95.11 | 116.03 | |
| Blocco KS 60 E | ||||
| 20 | 200274 | 18.39 | 22.44 | |
| Titolare SYMC 70 | ||||
| 21 | 10767737 | 11.42 | 13.93 | |
| Buffer | ||||
| 22 | 10010559 | 2.66 | 3.25 | |
| Leva SYMC 70 | ||||
| 23 | 10604933 | 16.82 | 20.52 | |
| Vite M5x3-5.8 DIN 923 | ||||
| 24 | 10692972 | 8.86 | 10.81 | |
| VITE C M4X35 | ||||
| 25 | 200252 | 24.20 | 29.52 | |
| Vite a testa ovale M6x50 DIN 7985-4.8 | ||||
| 26 | 10024093 | 1.51 | 1.84 | |
| Copertura cinghia KS 60 E | ||||
| 27 | 10010405 | 10.30 | 12.57 | |
| CINGHIA | ||||
| 28 | 10016305 | 34.97 | 42.66 | |
| Molla a disco KS 60 E | ||||
| 29 | 200251 | 23.96 | 29.23 | |
| Flangia del cuscinetto HKC 55 | ||||
| 30 | 200250 | 72.60 | 88.57 | |
| MANICOTTO FILETTATO | ||||
| 31 | 200263 | 44.41 | 54.18 | |
| Pulire il KSC 60 ET-BG | ||||
| 32 | 10541984 | 25.65 | 31.29 | |
| Albero del cambio KS 60 E | ||||
| 33 | 200246 | 96.92 | 118.24 | |
| Scatola del cambio ISC 240 ET-BG | ||||
| 34 | 200290 | 163.35 | 199.29 | |
| Molla di tiro | ||||
| 35 | 10017764 | 1.73 | 2.11 | |
| Interruttore | ||||
| 36 | 200353 | 41.38 | 50.48 | |
| Cablaggio KSC 60 ET-BG | ||||
| 37 | 10541985 | 43.56 | 53.14 | |
| CAPPUCCIO PROTETTIVO | ||||
| 38 | 200244 | 34.49 | 42.08 | |
| Leva KA 65 | ||||
| 39 | 200262 | 37.51 | 45.76 | |
| Flangia OS 400 EQ | ||||
| 40 | 200243 | 69.33 | 84.58 | |
| Filo con piastra di contatto KSC60 | ||||
| 41 | 10368883 | 4.10 | 5.00 | |
| Finestra di bandiera, vi TSF 55 | ||||
| 42 | 10016301 | 9.29 | 11.33 | |
| Set di alloggiamento SYMC 70 | ||||
| 43 | 10767740 | 37.39 | 45.62 | |
| PULSANTE DI PRESS KSC 60 E | ||||
| 44 | 10495280 | 5.47 | 6.67 | |
| Pulsante SYMC 70 | ||||
| 44 | 10574937 | 5.18 | 6.32 | |
| Molla compressione | ||||
| 45 | 10011792 | 2.30 | 2.81 | |
| Vite a lente 3,5 x 16 mm | ||||
| 46 | 400584 | 1.51 | 1.84 | |
| Vite flangiata TSF 55 | ||||
| 47 | 471477 | 1.51 | 1.84 | |
| Tavola SYMC 70 | ||||
| 101 | 10767742 | 150.28 | 183.34 | |
| Buffer | ||||
| 102 | 202058 | 23.47 | 28.63 | |
| Elemento di connessione KS 60 | ||||
| 103 | 202059 | 76.11 | 92.85 | |
| Molla a disco KS 60 E | ||||
| 104 | 491461 | 17.30 | 21.11 | |
| VALVOLA | ||||
| 105 | 202061 | 23.47 | 28.63 | |
| Anello di montaggio DIN 988-20x28x1,0 | ||||
| 106 | 400677 | 1.37 | 1.67 | |
| Pezzo di scorrimento SYM 70 | ||||
| 107 | 10006182 | 48.88 | 59.63 | |
| GUIDA | ||||
| 108 | 10006183 | 26.86 | 32.77 | |
| Vite a testa cilindrica M5 x 16 | ||||
| 109 | 228643 | 1.51 | 1.84 | |
| Inserto superiore del tavolo CS 70 ET-BG | ||||
| 110 | 732802 | 2.88 | 3.51 | |
| Scala angolare simmetrica | ||||
| 111 | 491456 | 44.41 | 54.18 | |
| Vite a svasatura M5 x 12 | ||||
| 112 | 400703 | 1.51 | 1.84 | |
| Chiave fissa Sw 10 | ||||
| 113 | 772043 | 4.68 | 5.71 | |
| Cacciavite SW 5 DIN911 | ||||
| 114 | 202752 | 1.51 | 1.84 | |
| Vite a cilindro M6x50 DIN 912 8.8. BN 4 | ||||
| 115 | 10674476 | 1.37 | 1.67 | |
| Portarotolo SYMC 70 | ||||
| 116 | 10673941 | 4.68 | 5.71 | |
| Ruota girevole SYMC 70 LRA-VPA 50G-FI | ||||
| 117 | 10673846 | 32.55 | 39.71 | |
| Dado di bloccaggio M6 DIN 6926 BN 6783 | ||||
| 118 | 10674479 | 1.37 | 1.67 | |
| Vite cilindrica DIN912 M6x45 | ||||
| 119 | 10255645 | 1.37 | 1.67 | |
| Ruota girevole SYMC 70 BRA-VPA 50G | ||||
| 120 | 10673845 | 19.36 | 23.62 | |
| Morsetto a leva SYM 70 RE | ||||
| 121 | 202902 | 51.30 | 62.59 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 122 | 204283 | 14.28 | 17.42 | |
| Disco | ||||
| 123 | 217149 | 1.51 | 1.84 | |
| Vite a testa cilindrica DIN 912-M6x25-10.9 | ||||
| 124 | 200128 | 1.51 | 1.84 | |
| Leva Eccentrica | ||||
| 125 | 491453 | 28.80 | 35.14 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 126 | 436195 | 1.80 | 2.20 | |
| Dado quadrato DIN 557-M6-05 | ||||
| 127 | 228566 | 1.51 | 1.84 | |
| Fermata limite DF500 | ||||
| 128 | 491938 | 72.96 | 89.01 | |
| Fermata limite DF500 | ||||
| 129 | 491939 | 72.60 | 88.57 | |
| Molla compressione | ||||
| 130 | 459741 | 1.58 | 1.93 | |
| BARRA TOMMY | ||||
| 131 | 459742 | 41.75 | 50.94 | |
| Fermata limite DF500 | ||||
| 132 | 707992 | 34.36 | 41.92 | |
| Fermata limite DF500 | ||||
| 133 | 707993 | 33.64 | 41.04 | |
| Dado | ||||
| 134 | 620351 | 1.94 | 2.37 | |
| Disco DIN 125-B-6,4-140 HV | ||||
| 135 | 228546 | 1.51 | 1.84 | |
| Vite a testa piatta M6 x 25 | ||||
| 136 | 228603 | 1.51 | 1.84 | |
