Qui troverai tutte le parti e i disegni disponibili del 'Festool 10040595 ( SYM70E )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

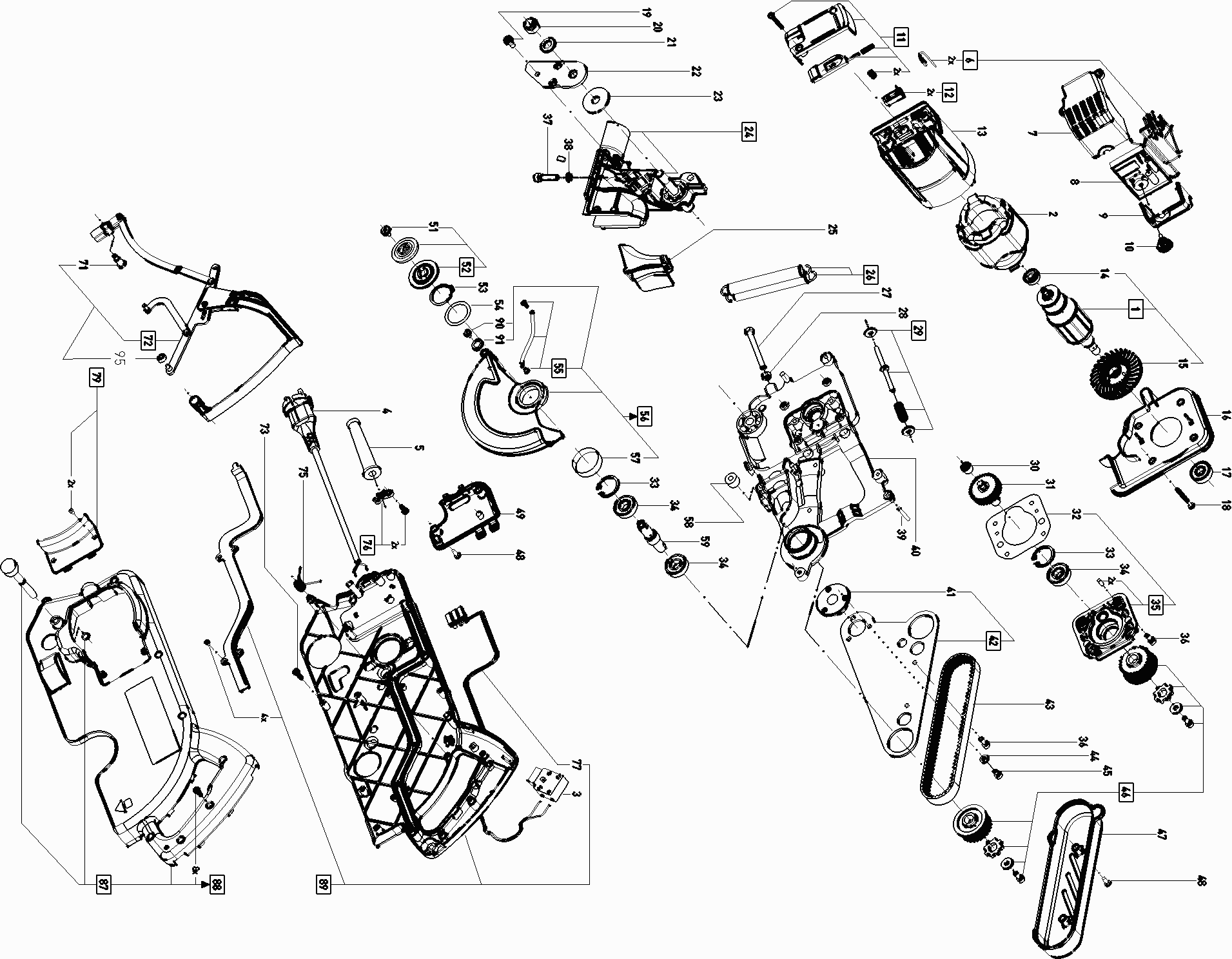

Disegno tecnico del modello Festool 10040595 ( SYM70E )
Elenco parti di ricambio del modello Festool 10040595 ( SYM70E )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Indottoggio SYM 70 RE | ||||
| 1 | 203141 | 130.92 | 159.72 | |
| Magnete del campo 230 V | ||||
| 2 | 491209 | 89.42 | 109.09 | |
| Interruttore | ||||
| 3 | 490651 | 18.15 | 22.14 | |
| Cavo Eu | ||||
| 4 | 457410 | 24.32 | 29.67 | |
| Guaina di protezione del cavo | ||||
| 5 | 432436 | 1.39 | 1.70 | |
| Assortimento di fili | ||||
| 6 | 490922 | 48.16 | 58.76 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 7 | 10201030 | 3.50 | 4.27 | |
| Elettronica 230 V | ||||
| 8 | 490878 | 138.42 | 168.87 | |
| Coperchio del alloggiamento | ||||
| 9 | 461242 | 3.50 | 4.27 | |
| Ruota di regolazione KS 60 | ||||
| 10 | 461949 | 3.89 | 4.75 | |
| COPERTURA | ||||
| 11 | 491440 | 29.77 | 36.32 | |
| Portaspazzole (coppia) 230v | ||||
| 12 | 491441 | 44.29 | 54.03 | |
| Supporto motore TSC 55 | ||||
| 13 | 461397 | 16.58 | 20.23 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 400680 | 5.21 | 6.36 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 15 | 644927 | 3.10 | 3.78 | |
| Guida dell'aria | ||||
| 16 | 461236 | 4.94 | 6.03 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 17 | 789575 | 6.34 | 7.73 | |
| Vite a testa bombata 4,0 x 40 mm | ||||
| 18 | 219080 | 1.39 | 1.70 | |
| Vite a testa cilindrica M6 x 18 | ||||
| 19 | 223541 | 1.39 | 1.70 | |
| Vite esagonale M10 | ||||
| 20 | 434135 | 1.39 | 1.70 | |
| Disco | ||||
| 21 | 228642 | 1.39 | 1.70 | |
| Piastra di bloccaggio | ||||
| 22 | 733292 | 9.50 | 11.59 | |
| Disco | ||||
| 23 | 732835 | 5.41 | 6.60 | |
| BLOCCO CUSCINETTO | ||||
| 24 | 203146 | 76.84 | 93.74 | |
| Guida di Morsetto | ||||
| 25 | 461234 | 2.45 | 2.99 | |
| Molla di tiro | ||||
| 26 | 491445 | 21.90 | 26.72 | |
| Vite esagonale M6 x 60 | ||||
| 27 | 434180 | 1.39 | 1.70 | |
| Dado esagonale DIN 934-M6-10 | ||||
| 28 | 228689 | 1.39 | 1.70 | |
| Perno di blocco HKC 55 | ||||
| 29 | 491446 | 35.70 | 43.55 | |
| Manicotto ad ago AGC 18 | ||||
| 30 | 415839 | 4.62 | 5.64 | |
| INGRANAGGIO | ||||
| 31 | 461879 | 47.92 | 58.46 | |
| Guarnizione LEX 3 | ||||
| 32 | 732826 | 2.83 | 3.45 | |
| Anello di bloccaggio | ||||
| 33 | 401244 | 1.39 | 1.70 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 34 | 401576 | 7.52 | 9.17 | |
| COPERTURA DELLA SCATOLA degli INGRANAGGI | ||||
| 35 | 491447 | 62.68 | 76.47 | |
| Vite a Cilindro M5 x 12 | ||||
| 36 | 400095 | 1.39 | 1.70 | |
| Vite a testa cilindrica DIN 912-M6x25-10.9 | ||||
| 37 | 200128 | 1.39 | 1.70 | |
| Disco | ||||
| 38 | 217149 | 1.39 | 1.70 | |
| Spinotto cilindrico 2,5 M 6X34 | ||||
| 39 | 228519 | 1.39 | 1.70 | |
| Portante LA-DF 500 | ||||
| 40 | 732770 | 80.22 | 97.87 | |
| Boccola a flangia KS 60 E | ||||
| 41 | 10026837 | 32.31 | 39.42 | |
| Ponte di cuscinetto SYM 70 RE | ||||
| 42 | 203138 | 66.19 | 80.75 | |
| Cinghia dentata piana | ||||
| 43 | 733287 | 21.66 | 26.43 | |
| Disco DIN 125-B-5,3-140 HV | ||||
| 44 | 761515 | 1.39 | 1.70 | |
| Vite cilindrica M5 x 8 | ||||
| 45 | 400576 | 1.39 | 1.70 | |
| TRASMISSIONE A CINGHIA | ||||
| 46 | 491449 | 65.10 | 79.42 | |
| Copertura cinghia KS 60 E | ||||
| 47 | 461239 | 4.42 | 5.39 | |
| Vite a testa bombata 4,0 x 12 mm | ||||
| 48 | 219071 | 1.39 | 1.70 | |
| COPERTURA | ||||
| 49 | 461244 | 2.98 | 3.64 | |
| PRECISIE-AANSLA SM-SYM 70 | ||||
| 50 | 491053 | 35.64 | 43.48 | |
| Vite cilindrica M6 x 12 Lh | ||||
| 51 | 400714 | 2.71 | 3.31 | |
| Flangia di supporto SYM 70 RE | ||||
| 52 | 203147 | 51.30 | 62.59 | |
| Anello di bloccaggio | ||||
| 53 | 771392 | 1.51 | 1.84 | |
| Disco | ||||
| 54 | 400685 | 1.39 | 1.70 | |
| Molla di tiro | ||||
| 55 | 491451 | 16.94 | 20.67 | |
| Guardia pendolo SYM 70 RE | ||||
| 56 | 203143 | 80.22 | 97.87 | |
| BANDA SYM 70 RE | ||||
| 57 | 10027390 | 2.04 | 2.49 | |
| Buffer | ||||
| 58 | 559075 | 2.51 | 3.06 | |
| Albero dell'utensile SYM 70 RE | ||||
| 59 | 10029300 | 22.38 | 27.30 | |
| BARRA TOMMY | ||||
| 60 | 459742 | 40.17 | 49.01 | |
| Molla compressione | ||||
| 61 | 459741 | 1.39 | 1.70 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 62 | 436195 | 1.58 | 1.93 | |
| Dado quadrato DIN 557-M6-05 | ||||
| 63 | 228566 | 1.39 | 1.70 | |
| Fermata limite DF500 | ||||
| 64 | 491938 | 72.96 | 89.01 | |
| Fermata limite DF500 | ||||
| 65 | 707992 | 33.03 | 40.30 | |
| Leva Eccentrica | ||||
| 66 | 491453 | 27.35 | 33.37 | |
| Buffer | ||||
| 67 | 202058 | 23.23 | 28.34 | |
| Scala angolare simmetrica | ||||
| 69 | 491456 | 44.29 | 54.03 | |
| SPLINTERSTRIP TE-SYM 70 | ||||
| 70 | 491054 | 24.88 | 30.35 | |
| Vite a testa cilindrica M5x2,5 DIN923 5.8 | ||||
| 71 | 434131 | 1.92 | 2.34 | |
| Grilletto SYM 70 RE | ||||
| 72 | 203144 | 72.48 | 88.43 | |
| Vite a testa ovale 4,0 x 16 mm | ||||
| 73 | 228713 | 1.39 | 1.70 | |
| Molla di torsione TSF 55 | ||||
| 75 | 727814 | 1.92 | 2.34 | |
| MORSETTO DEL CAVO | ||||
| 76 | 491458 | 20.81 | 25.39 | |
| Fascio di cavi 230 V | ||||
| 77 | 461381 | 4.49 | 5.48 | |
| Elemento di connessione KS 60 | ||||
| 78 | 202059 | 76.11 | 92.85 | |
| Copertura SYM 70 RE | ||||
| 79 | 203140 | 27.71 | 33.81 | |
| Fermata limite DF500 | ||||
| 80 | 491939 | 72.60 | 88.57 | |
| Molla a disco KS 60 E | ||||
| 81 | 491461 | 17.30 | 21.11 | |
| VALVOLA | ||||
| 82 | 202061 | 23.47 | 28.63 | |
| Vite a testa svasata M5 x 14 | ||||
| 83 | 228686 | 1.39 | 1.70 | |
| GUIDA | ||||
| 84 | 10006183 | 24.44 | 29.82 | |
| Pezzo di scorrimento FSK 670 | ||||
| 85 | 202060 | 49.25 | 60.08 | |
| Fermata limite DF500 | ||||
| 86 | 707993 | 32.31 | 39.42 | |
| Blocco del trasporto STM 1800 VP | ||||
| 87 | 491463 | 35.70 | 43.55 | |
| Copertura SYM 70 RE | ||||
| 88 | 203145 | 64.49 | 78.68 | |
| Copertura SYM 70 RE | ||||
| 89 | 203139 | 46.83 | 57.13 | |
| Vite a testa cilindrica M5x2,5 DIN923 5.8 | ||||
| 90 | 258598 | 1.39 | 1.70 | |
| RUOTA | ||||
| 91 | 639095 | 1.85 | 2.26 | |
| Base DF 700 | ||||
| 92 | 10006197 | 165.04 | 201.35 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 95 | 401166 | 14.88 | 18.15 | |
