Qui troverai tutte le parti e i disegni disponibili di “Festool 489434 ( OFK500Q )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

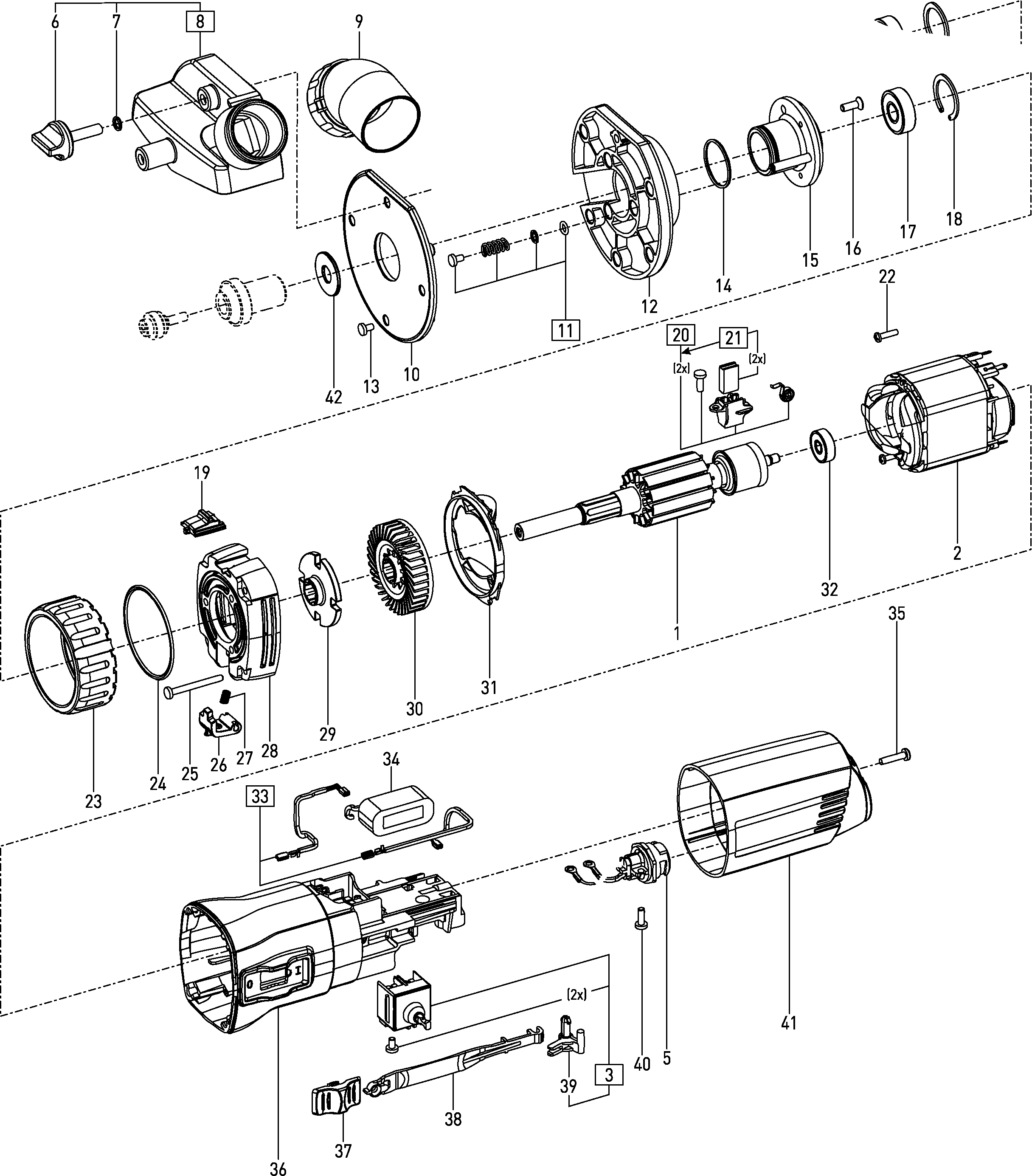

Disegni tecnici di Festool 489434 ( OFK500Q )
Elenco parti di Festool 489434 ( OFK500Q )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Indotto 230 V | ||||
| 1 | 493168 | 135.88 | 165.77 | |
| Magnete del campo 230 V | ||||
| 2 | 493169 | 54.57 | 66.58 | |
| Interruttore | ||||
| 3 | 490200 | 14.04 | 17.13 | |
| Cassa della spina 230v | ||||
| 5 | 489927 | 8.38 | 10.22 | |
| Manopola rotativa M6 | ||||
| 6 | 486243 | 2.18 | 2.66 | |
| Anello O | ||||
| 7 | 200052 | 1.39 | 1.70 | |
| Cappello di aspirazione | ||||
| 8 | 491513 | 16.09 | 19.63 | |
| Pezzo angolare KS 60 | ||||
| 9 | 448785 | 2.04 | 2.49 | |
| Pezzo di supporto (versione per <maggio2004) | ||||
| 10 | 489784 | 11.74 | 14.32 | |
| Piastra di scorrimento (versione per >giugno200 | ||||
| 10 | 467297 | 11.55 | 14.09 | |
| Elemento di serraggio | ||||
| 11 | 490253 | 22.64 | 27.62 | |
| Base DF 700 | ||||
| 12 | 467534 | 41.38 | 50.48 | |
| Vite a svasatura M4 x 12 | ||||
| 13 | 445148 | 1.39 | 1.70 | |
| Anello O | ||||
| 14 | 215554 | 1.39 | 1.70 | |
| BOSS | ||||
| 15 | 490254 | 75.50 | 92.11 | |
| Vite a svasatura M4 x 12 | ||||
| 16 | 400862 | 1.39 | 1.70 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 17 | 789575 | 6.34 | 7.73 | |
| Anello di bloccaggio | ||||
| 18 | 209608 | 1.92 | 2.34 | |
| Pulsante | ||||
| 19 | 490098 | 3.77 | 4.60 | |
| Portaspazzole di carbonio con spazzola di carbonio | ||||
| 20 | 490224 | 10.56 | 12.88 | |
| Spazzola in carbonio (coppia) | ||||
| 21 | 490223 | 10.56 | 12.88 | |
| Vite a testa bombata 3,0 x 12 mm | ||||
| 22 | 219069 | 1.39 | 1.70 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 23 | 455289 | 6.26 | 7.64 | |
| Anello O | ||||
| 24 | 458557 | 1.39 | 1.70 | |
| Vite a testa cilindrica 3,5 x 35 mm | ||||
| 25 | 400646 | 1.39 | 1.70 | |
| Stop mandrino | ||||
| 26 | 457115 | 2.04 | 2.49 | |
| Molla compressione | ||||
| 27 | 455974 | 1.39 | 1.70 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 28 | 455609 | 3.56 | 4.34 | |
| Disco | ||||
| 29 | 457116 | 1.58 | 1.93 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 30 | 457284 | 2.51 | 3.06 | |
| Disco guida aria HK 85 | ||||
| 31 | 458964 | 1.39 | 1.70 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 32 | 228672 | 4.49 | 5.48 | |
| Conduttore flessibile KL | ||||
| 33 | 490252 | 26.14 | 31.89 | |
| CONDENSATORE | ||||
| 34 | 490251 | 28.56 | 34.84 | |
| Vite a lente 3,5 x 16 mm | ||||
| 35 | 400584 | 1.39 | 1.70 | |
| Telaio del motore AG 125-14 DE | ||||
| 36 | 474364 | 11.22 | 13.69 | |
| Scorrimento dell'interruttore | ||||
| 37 | 451347 | 1.39 | 1.70 | |
| Telaio dell'interruttore | ||||
| 38 | 465089 | 1.39 | 1.70 | |
| Leva KA 65 | ||||
| 39 | 453490 | 1.39 | 1.70 | |
| Vite a testa ovale 3,5 x 10 mm | ||||
| 40 | 219031 | 1.39 | 1.70 | |
| Tappo | ||||
| 41 | 455770 | 5.88 | 7.17 | |
| Disco oscillante | ||||
| 42 | 463082 | 2.18 | 2.66 | |
