Qui troverai tutte le parti e i disegni disponibili di “Festool 10464480 ( OF1400EBQ230V )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

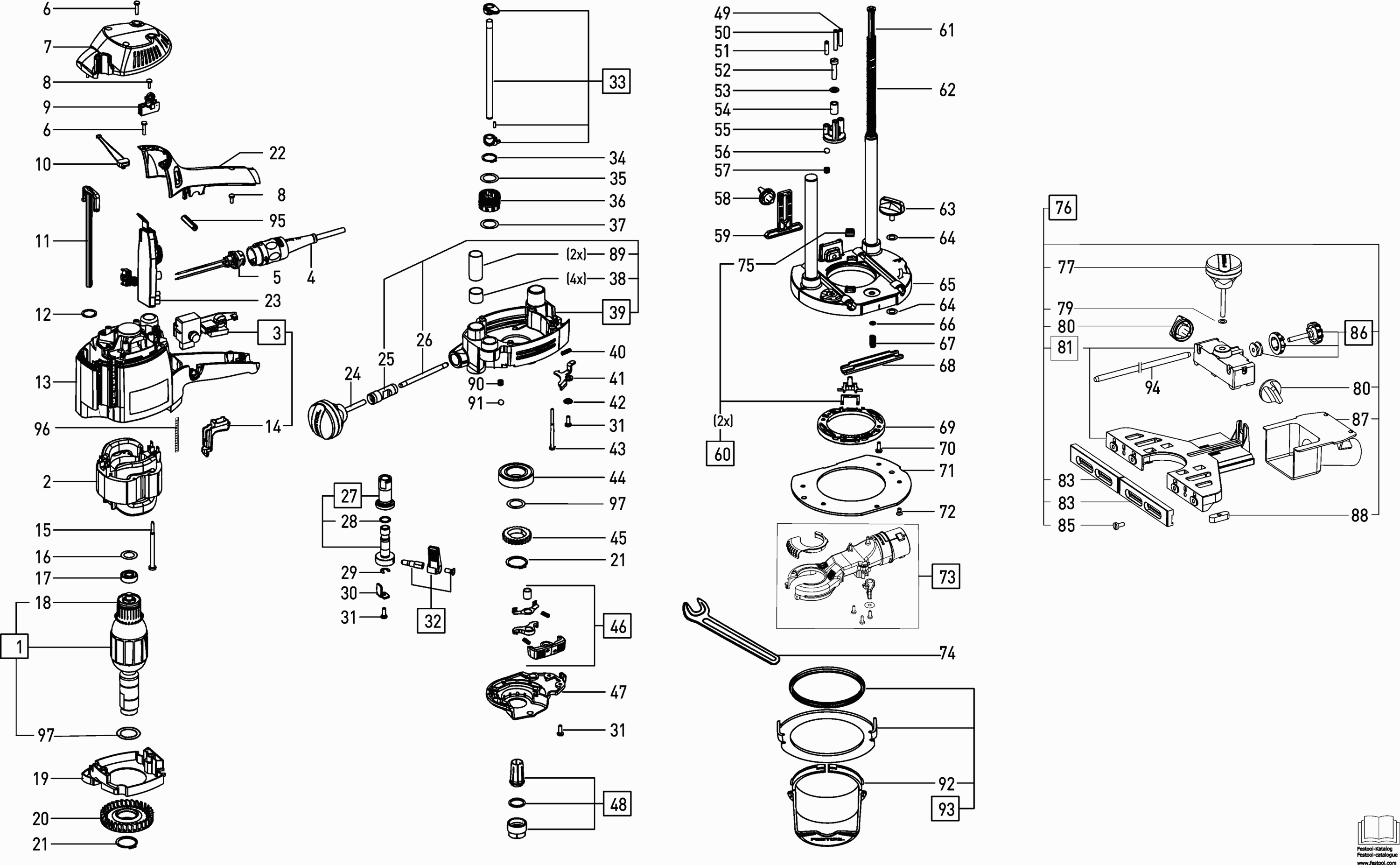

Disegni tecnici di Festool 10464480 ( OF1400EBQ230V )
Elenco parti di Festool 10464480 ( OF1400EBQ230V )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Indotto | ||||
| 1 | 204659 | 164.92 | 201.20 | |
| Assemblea di campo DF 700 EQ 230V ET-BG | ||||
| 2 | 491806 | 72.12 | 87.99 | |
| Modulo di commutazione OF1400 ET-BG | ||||
| 3 | 205797 | 26.02 | 31.74 | |
| Carcassa della presa OF 1400 vollst. | ||||
| 5 | 10524306 | 9.17 | 11.19 | |
| VITE A TESTA OVALE PT-3,5x14-KT 15 ZINCATO | ||||
| 6 | 10462873 | 1.39 | 1.70 | |
| Coperchio del alloggiamento | ||||
| 7 | 462603 | 5.74 | 7.00 | |
| Vite a testa ovale 3,5 x 10 mm | ||||
| 8 | 219031 | 1.39 | 1.70 | |
| Portaspazzole (coppia) 230v | ||||
| 9 | 492002 | 17.30 | 21.11 | |
| Bobina del Tachimetro | ||||
| 10 | 457920 | 7.46 | 9.10 | |
| Supporto | ||||
| 11 | 462604 | 1.66 | 2.03 | |
| Anello di bloccaggio | ||||
| 12 | 400725 | 1.78 | 2.17 | |
| Telaio del motore AG 125-14 DE | ||||
| 13 | 491940 | 25.41 | 31.00 | |
| Depressore HK 85 | ||||
| 14 | 462606 | 2.51 | 3.06 | |
| Vite a testa ovale PT-5,0x70-KT15 | ||||
| 15 | 228709 | 1.39 | 1.70 | |
| RONDELLA 14x21,8x0,3 L+MN 1100 | ||||
| 16 | 203777 | 1.39 | 1.70 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 17 | 401524 | 5.09 | 6.21 | |
| Anello magnetico | ||||
| 18 | 491353 | 8.98 | 10.96 | |
| Disco guida aria HK 85 | ||||
| 19 | 462619 | 2.90 | 3.54 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 20 | 462620 | 11.62 | 14.18 | |
| Anello di bloccaggio | ||||
| 21 | 400636 | 1.39 | 1.70 | |
| Parte del manico | ||||
| 22 | 462602 | 5.15 | 6.28 | |
| Elettronica OF1400 230V ET-BG | ||||
| 23 | 205798 | 95.71 | 116.77 | |
| Maniglia TSC 55 | ||||
| 24 | 491590 | 8.98 | 10.96 | |
| Staffa di arresto | ||||
| 25 | 465166 | 17.79 | 21.70 | |
| BARRA TOMMY | ||||
| 26 | 462608 | 4.22 | 5.15 | |
| Regolazione fine | ||||
| 27 | 492416 | 26.86 | 32.77 | |
| Anello O | ||||
| 28 | 200929 | 1.39 | 1.70 | |
| Disco | ||||
| 29 | 228518 | 1.39 | 1.70 | |
| Staffa di Arresto | ||||
| 30 | 463998 | 1.39 | 1.70 | |
| Vite a testa ovale DIN 7985-M4x12-4.8 | ||||
| 31 | 400050 | 1.39 | 1.70 | |
| Leva KA 65 | ||||
| 32 | 492004 | 24.65 | 30.07 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 33 | 492086 | 27.10 | 33.06 | |
| Anello di bloccaggio | ||||
| 34 | 401191 | 1.39 | 1.70 | |
| Disco | ||||
| 35 | 462628 | 1.39 | 1.70 | |
| Ruota di regolazione KS 60 | ||||
| 36 | 462621 | 4.22 | 5.15 | |
| Disco di sollievo 17,3 x 23,8 x 0,3 mm | ||||
| 37 | 400220 | 1.39 | 1.70 | |
| Boccola LEX 3 | ||||
| 38 | 462653 | 1.51 | 1.84 | |
| Flangia del cuscinetto HKC 55 | ||||
| 39 | 492003 | 102.49 | 125.04 | |
| Molla compressione | ||||
| 40 | 462615 | 1.39 | 1.70 | |
| PANELLO D'INTERRUPTORE | ||||
| 41 | 462616 | 2.98 | 3.64 | |
| Boccola a flangia KS 60 E | ||||
| 42 | 462613 | 1.85 | 2.26 | |
| Vite a testa ovale PT-4,0x50-KT15 | ||||
| 43 | 228707 | 1.39 | 1.70 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 44 | 400635 | 12.03 | 14.68 | |
| INGRANAGGIO | ||||
| 45 | 465184 | 4.03 | 4.92 | |
| Interruttore a levetta | ||||
| 46 | 492001 | 42.47 | 51.81 | |
| Copertura TURBO II | ||||
| 47 | 462611 | 4.09 | 4.99 | |
| Vite filettata M5 X 25 | ||||
| 49 | 451536 | 1.39 | 1.70 | |
| Vite filettata M5 X 30 | ||||
| 50 | 451537 | 1.39 | 1.70 | |
| Vite filettata M5 X 20 | ||||
| 51 | 451535 | 1.39 | 1.70 | |
| Vite a testa cilindrica DIN 912-M6x25-10.9 | ||||
| 52 | 400859 | 1.39 | 1.70 | |
| Disco DIN 125-B-6,4-140 HV | ||||
| 53 | 200578 | 1.39 | 1.70 | |
| Boccola LEX 3 | ||||
| 54 | 436300 | 1.78 | 2.17 | |
| Fermata limite DF500 | ||||
| 55 | 436520 | 13.43 | 16.38 | |
| Palla | ||||
| 56 | 783305 | 1.39 | 1.70 | |
| Molla compressione | ||||
| 57 | 436528 | 1.39 | 1.70 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 58 | 436195 | 1.58 | 1.93 | |
| Piede di appoggio | ||||
| 59 | 438608 | 2.57 | 3.14 | |
| Arco ISC 240 Wire | ||||
| 60 | 492007 | 43.44 | 53.00 | |
| Bullone | ||||
| 61 | 455791 | 1.39 | 1.70 | |
| Molla compressione | ||||
| 62 | 465842 | 2.51 | 3.06 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 63 | 462668 | 3.62 | 4.42 | |
| Disco 6 x 12 x 0,1 mm | ||||
| 64 | 400643 | 1.39 | 1.70 | |
| Piastra CS 50 EB | ||||
| 65 | 492006 | 97.40 | 118.83 | |
| Anello O | ||||
| 66 | 400648 | 1.39 | 1.70 | |
| Molla compressione | ||||
| 67 | 444754 | 1.39 | 1.70 | |
| Morsetto KS 60 | ||||
| 68 | 462635 | 5.28 | 6.44 | |
| Disco di regolazione | ||||
| 69 | 462647 | 22.14 | 27.01 | |
| Vite a testa ovale M4x10 DIN 7985 | ||||
| 70 | 228738 | 1.39 | 1.70 | |
| STRISCIA | ||||
| 71 | 462637 | 15.37 | 18.75 | |
| Vite a testa svasata M4 x 8 | ||||
| 72 | 228737 | 1.39 | 1.70 | |
| Cappello di aspirazione | ||||
| 73 | 202471 | 27.39 | 33.42 | |
| Chiave fissa Sw 24 (->2008) | ||||
| 74 | 772051 | 11.62 | 14.18 | |
| Chiave piana Sw 22 (<-2008) | ||||
| 74 | 401745 | 8.58 | 10.47 | |
| Tappo | ||||
| 75 | 492635 | 20.69 | 25.24 | |
| Maniglia TSC 55 | ||||
| 77 | 492412 | 7.46 | 9.10 | |
| Rondella elastica | ||||
| 79 | 228700 | 1.39 | 1.70 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 80 | 482110 | 2.18 | 2.66 | |
| Staffa di Arresto | ||||
| 81 | 493183 | 51.18 | 62.44 | |
| Grinfie | ||||
| 83 | 463148 | 1.98 | 2.42 | |
| Vite a testa svasata M6 x 18 Din 7985 Pzv | ||||
| 85 | 400142 | 1.39 | 1.70 | |
| Ruota di regolazione | ||||
| 86 | 492311 | 14.40 | 17.57 | |
| Cappello di aspirazione | ||||
| 87 | 445497 | 9.96 | 12.15 | |
| Dado a T | ||||
| 88 | 465333 | 3.04 | 3.71 | |
| Manicotto Di Serraggio | ||||
| 89 | 465165 | 7.58 | 9.25 | |
| Molla compressione | ||||
| 90 | 444127 | 1.39 | 1.70 | |
| Palla DIN 5401-3-X40CR13 | ||||
| 91 | 200861 | 1.39 | 1.70 | |
| Tappo | ||||
| 92 | 466390 | 2.57 | 3.14 | |
| Asta | ||||
| 94 | 463147 | 8.58 | 10.47 | |
| Guarnizione LEX 3 | ||||
| 95 | 469725 | 2.71 | 3.31 | |
| Scala graduata FSK 670 | ||||
| 96 | 462622 | 2.90 | 3.54 | |
| Disco OF 1400 | ||||
| 97 | 10277744 | 1.58 | 1.93 | |
