Qui troverai tutte le parti e i disegni disponibili di “Festool 10366390 (OF1010REBQ)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

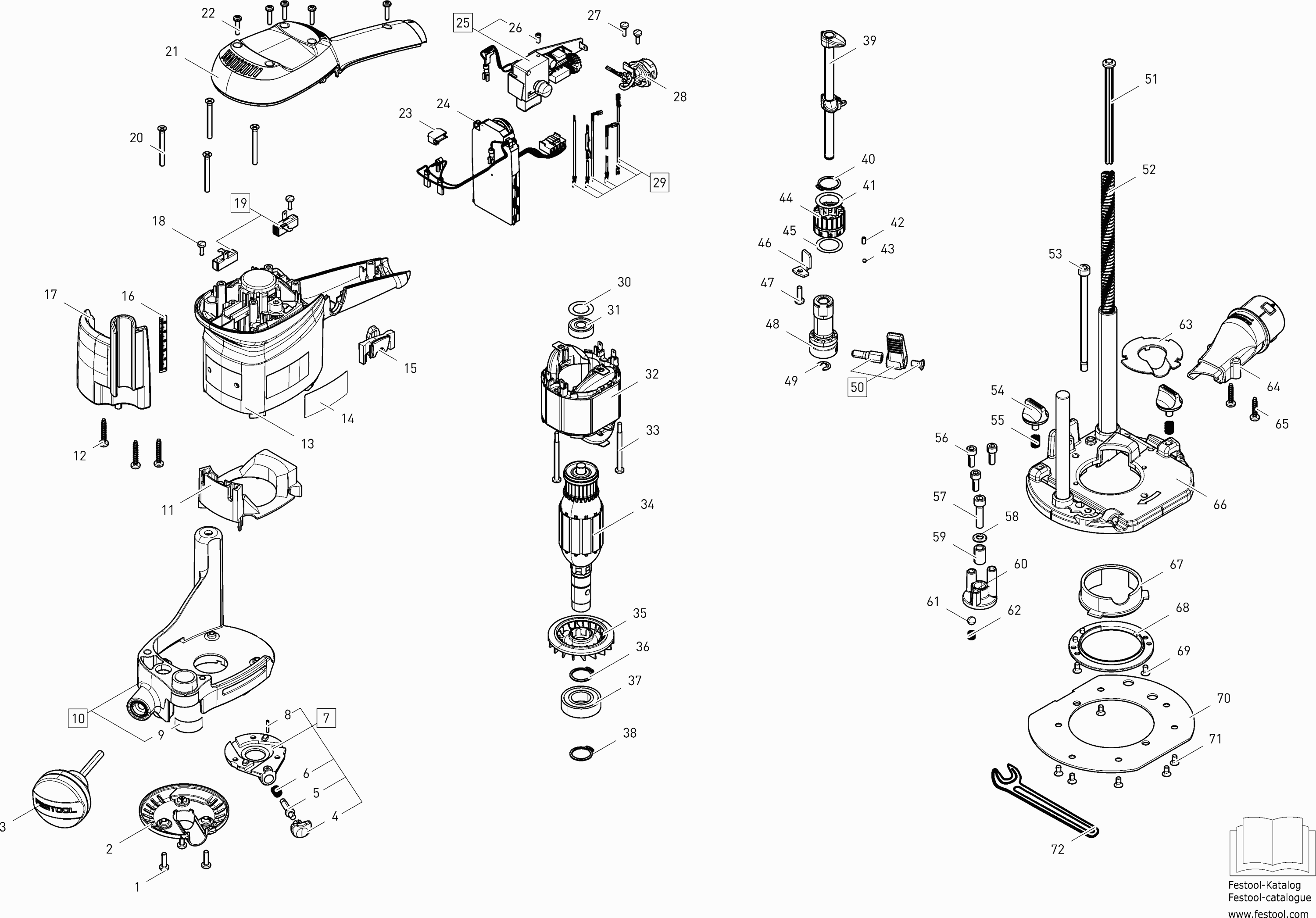

Disegni tecnici di Festool 10366390 (OF1010REBQ)
Elenco parti di Festool 10366390 (OF1010REBQ)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite a testa cilindrica M4 x 14 | ||||
| 1 | 445566 | 14.59 | 17.80 | |
| Copertura OF 1010 R | ||||
| 2 | 10365962 | 2.16 | 2.64 | |
| Maniglia TSC 55 | ||||
| 3 | 491590 | 9.79 | 11.94 | |
| Tappo | ||||
| 4 | 450206 | 1.51 | 1.84 | |
| Bullone | ||||
| 5 | 436305 | 10.01 | 12.21 | |
| Molla compressione | ||||
| 6 | 444754 | 1.51 | 1.84 | |
| COPERTURA | ||||
| 7 | 494788 | 13.67 | 16.68 | |
| MANICOTTO FILETTATO | ||||
| 8 | 200747 | 1.51 | 1.84 | |
| Etichetta adesiva OF 1010 R | ||||
| 9 | 10417202 | 2.09 | 2.55 | |
| Coperchio del cuscinetto OF 1010 R ET-BG | ||||
| 10 | 10490991 | 139.63 | 170.35 | |
| Disco guida aria HK 85 | ||||
| 11 | 434430 | 2.30 | 2.81 | |
| Vite a testa bombata 4,0 x 25 mm | ||||
| 12 | 400695 | 1.51 | 1.84 | |
| Telaio del motore AG 125-14 DE | ||||
| 13 | 463087 | 22.02 | 26.86 | |
| Piastra di tipo OF 1010 EBQR | ||||
| 14 | 10418146 | 2.52 | 3.07 | |
| Ponte AP-KA 65 | ||||
| 15 | 463095 | 1.51 | 1.84 | |
| Scala DI 1010 R | ||||
| 16 | 10366352 | 1.78 | 2.17 | |
| AFDEKKING OF 1010 R | ||||
| 17 | 10417120 | 7.06 | 8.61 | |
| Copertura OF 1010 R | ||||
| 17 | 10365961 | 4.75 | 5.80 | |
| Vite a testa ovale 3,5 x 10 mm | ||||
| 18 | 219031 | 7.32 | 8.93 | |
| Portaspazzole (coppia) 230v | ||||
| 19 | 488579 | 11.52 | 14.05 | |
| Vite a testa svasata M4 x 40 | ||||
| 20 | 400866 | 1.51 | 1.84 | |
| Coperchio del alloggiamento | ||||
| 21 | 463090 | 8.06 | 9.83 | |
| Vite a testa ovale 3,5 x 10 mm | ||||
| 22 | 219031 | 7.32 | 8.93 | |
| Bobina del Tachimetro | ||||
| 23 | 457920 | 8.14 | 9.93 | |
| Elettronica OF 1010 EBQR 230V ET-BG | ||||
| 24 | 205795 | 97.65 | 119.13 | |
| Modulo di switch OF 1010 R ET-BG | ||||
| 25 | 205794 | 26.98 | 32.92 | |
| Vite a testa ovale M3 x 6,5 | ||||
| 26 | 228718 | 1.51 | 1.84 | |
| Vite a testa ovale KT-3,5x16-FK10-T15 schw | ||||
| 27 | 10357783 | 1.51 | 1.84 | |
| Alloggiamento della presa OS 400 EQ 230V EU | ||||
| 28 | 489620 | 10.22 | 12.47 | |
| RONDELLA 14x21,8x0,3 L+MN 1100 | ||||
| 30 | 203777 | 1.51 | 1.84 | |
| Cuscinetto a sfere a gola 608 D1 MC3 E U152 J2 HA1 | ||||
| 31 | 10775821 | 5.54 | 6.76 | |
| Montaggio sul campo OF 1010 R 230V ET-BG | ||||
| 32 | 10439205 | 54.57 | 66.58 | |
| Vite a testa ovale PT-4,0x50-KT15 | ||||
| 33 | 228707 | 1.51 | 1.84 | |
| Indotto 230 V | ||||
| 34 | 492040 | 135.88 | 165.77 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 35 | 440171 | 2.30 | 2.81 | |
| Anello di bloccaggio | ||||
| 36 | 401191 | 1.51 | 1.84 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 37 | 462795 | 10.51 | 12.82 | |
| Anello di bloccaggio | ||||
| 38 | 401191 | 1.51 | 1.84 | |
| Fermo profondità OF 1000 E ET-BG | ||||
| 39 | 10490993 | 13.79 | 16.82 | |
| Anello di bloccaggio | ||||
| 40 | 401191 | 1.51 | 1.84 | |
| Disco | ||||
| 41 | 462628 | 1.51 | 1.84 | |
| Molla compressione | ||||
| 42 | 444127 | 1.51 | 1.84 | |
| Palla DIN 5401-3-X40CR13 | ||||
| 43 | 200861 | 1.51 | 1.84 | |
| Ruota di regolazione KS 60 | ||||
| 44 | 462621 | 4.82 | 5.88 | |
| Disco di sollievo 17,3 x 23,8 x 0,3 mm | ||||
| 45 | 400220 | 1.51 | 1.84 | |
| Angolo di stop OF 1010 R | ||||
| 46 | 10386851 | 1.51 | 1.84 | |
| Vite a testa cilindrica M4 x 14 | ||||
| 47 | 445566 | 14.59 | 17.80 | |
| Regolazione fine | ||||
| 48 | 492416 | 27.71 | 33.81 | |
| Disco | ||||
| 49 | 228518 | 1.51 | 1.84 | |
| Leva KA 65 | ||||
| 50 | 492004 | 25.17 | 30.71 | |
| Bullone | ||||
| 51 | 455791 | 1.51 | 1.84 | |
| Molla a compressione OF 1010 R | ||||
| 52 | 10509353 | 2.16 | 2.64 | |
| VITE C M4X35 | ||||
| 53 | 400492 | 6.41 | 7.82 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 54 | 436195 | 1.80 | 2.20 | |
| Molla a compressione OF 1010 R | ||||
| 55 | 10474848 | 1.51 | 1.84 | |
| Vite a testa Ch. DIN 912-M5x14 Long Lok | ||||
| 56 | 10364156 | 3.17 | 3.87 | |
| Vite a testa cilindrica DIN 912-M6x25-10.9 | ||||
| 57 | 400859 | 1.51 | 1.84 | |
| Disco DIN 125-B-6,4-140 HV | ||||
| 58 | 200578 | 1.51 | 1.84 | |
| Boccola LEX 3 | ||||
| 59 | 436300 | 1.94 | 2.37 | |
| Fermata limite DF500 | ||||
| 60 | 436520 | 13.67 | 16.68 | |
| Palla | ||||
| 61 | 783305 | 1.51 | 1.84 | |
| Molla compressione | ||||
| 62 | 436528 | 2.04 | 2.49 | |
| Copertura TURBO II | ||||
| 63 | 466885 | 2.09 | 2.55 | |
| Connettore Extr. OF 1010 R | ||||
| 64 | 10364527 | 9.00 | 10.98 | |
| Vite a testa ovale PT-4,0x20-KT15 | ||||
| 65 | 228567 | 1.51 | 1.84 | |
| Piastra OF 1000 E ET-BG | ||||
| 66 | 10490994 | 72.24 | 88.13 | |
| Tappo | ||||
| 67 | 450507 | 2.30 | 2.81 | |
| Boccola LEX 3 | ||||
| 68 | 10364663 | 1.80 | 2.20 | |
| Vite a testa svasata M4 x 8 | ||||
| 69 | 228737 | 1.51 | 1.84 | |
| Guida a croce OF 1010 R | ||||
| 70 | 10364537 | 23.11 | 28.19 | |
| Vite a testa svasata M4 x 8 | ||||
| 71 | 228737 | 1.51 | 1.84 | |
| Chiave fissa Sw 19 | ||||
| 72 | 772049 | 9.58 | 11.69 | |
