Qui troverai tutte le parti e i disegni disponibili di “Festool 490536 ( OF1010EBQ230V )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

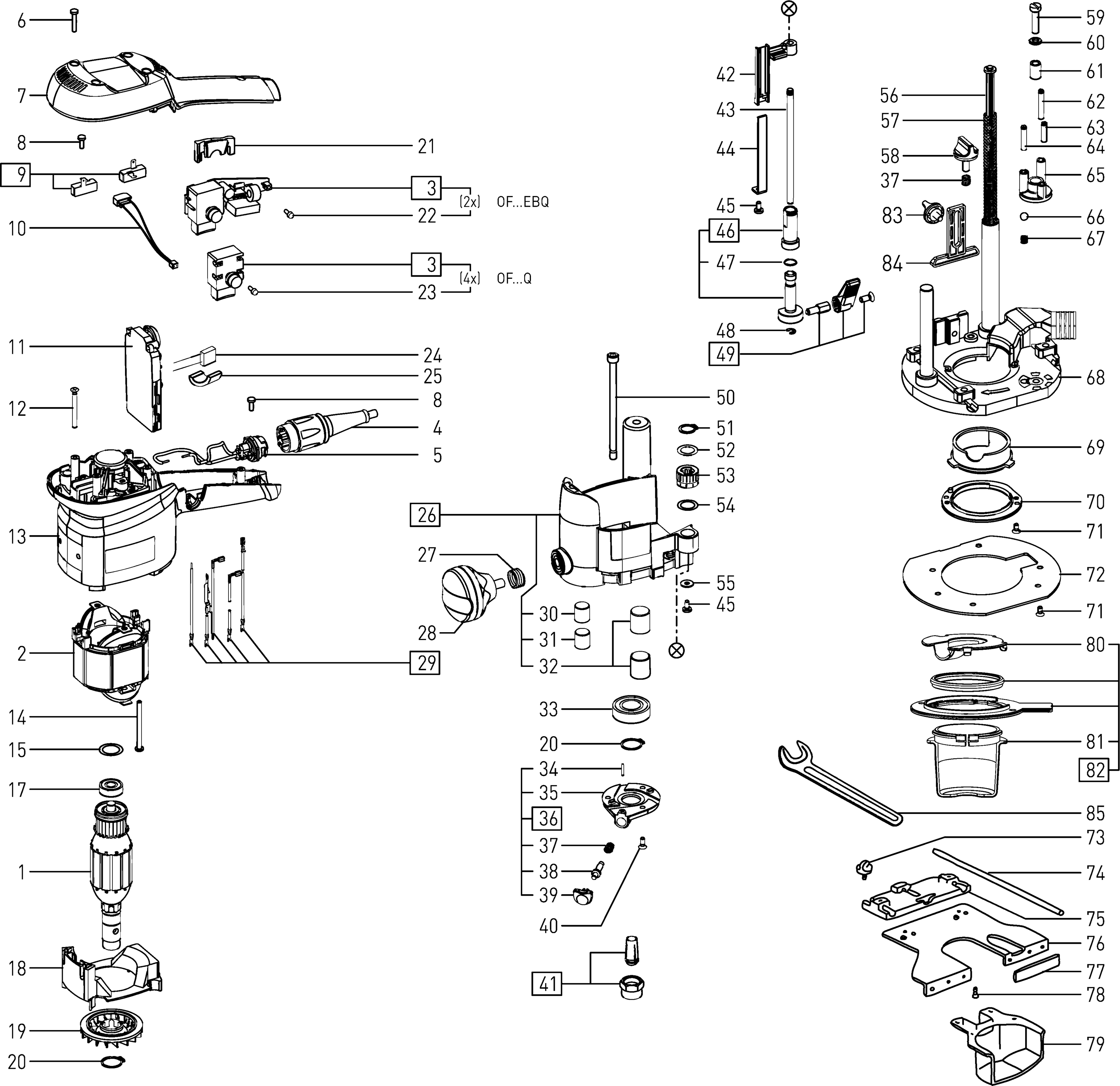

Disegni tecnici di Festool 490536 ( OF1010EBQ230V )
Elenco parti di Festool 490536 ( OF1010EBQ230V )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Indotto 230 V | ||||
| 1 | 492040 | 135.88 | 165.77 | |
| Magnete del campo 230 V | ||||
| 2 | 491885 | 55.30 | 67.47 | |
| Modulo interruptor | ||||
| 3 | 490136 | 27.35 | 33.37 | |
| plug it-kabel H05 RN-F-4 | ||||
| 4 | 203914 | 25.62 | 31.26 | |
| Cassa della spina 120-230v | ||||
| 5 | 489926 | 8.26 | 10.08 | |
| Vite a lente 3,5 x 16 mm | ||||
| 6 | 400584 | 1.39 | 1.70 | |
| Coperchio del alloggiamento | ||||
| 7 | 463090 | 7.39 | 9.02 | |
| Vite a testa ovale 3,5 x 10 mm | ||||
| 8 | 219031 | 1.39 | 1.70 | |
| Portaspazzole (coppia) 230v | ||||
| 9 | 488579 | 10.56 | 12.88 | |
| Bobina del Tachimetro | ||||
| 10 | 457920 | 7.46 | 9.10 | |
| Elettronica 230-240v | ||||
| 11 | 490144 | 99.10 | 120.90 | |
| Vite a testa svasata M4 x 40 | ||||
| 12 | 400866 | 1.39 | 1.70 | |
| Telaio del motore AG 125-14 DE | ||||
| 13 | 463087 | 22.02 | 26.86 | |
| Vite a testa ovale PT-4,0x50-KT15 | ||||
| 14 | 228707 | 1.39 | 1.70 | |
| RONDELLA 14x21,8x0,3 L+MN 1100 | ||||
| 15 | 203777 | 1.39 | 1.70 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 17 | 401524 | 5.09 | 6.21 | |
| Disco guida aria HK 85 | ||||
| 18 | 434430 | 2.11 | 2.57 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 19 | 440171 | 2.11 | 2.57 | |
| Anello di bloccaggio | ||||
| 20 | 401191 | 1.39 | 1.70 | |
| Ponte AP-KA 65 | ||||
| 21 | 463095 | 1.39 | 1.70 | |
| Vite a testa ovale M3 x 6,5 | ||||
| 22 | 228718 | 1.39 | 1.70 | |
| Vite Cilindrica M3 X 6,5 | ||||
| 23 | 400605 | 1.39 | 1.70 | |
| CONDENSATORE | ||||
| 24 | 492778 | 18.15 | 22.14 | |
| CINGHIA | ||||
| 25 | 434716 | 1.39 | 1.70 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 26 | 490564 | 84.82 | 103.48 | |
| Molla compressione | ||||
| 27 | 440729 | 1.39 | 1.70 | |
| Maniglia TSC 55 | ||||
| 28 | 487554 | 5.15 | 6.28 | |
| Assortimento di fili | ||||
| 29 | 491194 | 30.01 | 36.61 | |
| Rondella | ||||
| 30 | 436301 | 2.45 | 2.99 | |
| Boccola Du 12x14x12 GGB 1212 DP4 | ||||
| 31 | 210031 | 1.39 | 1.70 | |
| Boccola LEX 3 | ||||
| 32 | 400994 | 1.39 | 1.70 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 33 | 462795 | 9.64 | 11.76 | |
| MANICOTTO FILETTATO | ||||
| 34 | 200747 | 1.39 | 1.70 | |
| COPERTURA | ||||
| 35 | 473550 | 6.79 | 8.28 | |
| COPERTURA | ||||
| 36 | 494788 | 13.67 | 16.68 | |
| Molla compressione | ||||
| 37 | 444754 | 1.39 | 1.70 | |
| Bullone | ||||
| 38 | 436305 | 9.17 | 11.19 | |
| Tappo | ||||
| 39 | 450206 | 1.39 | 1.70 | |
| Vite a testa fresata M4 x 10 | ||||
| 40 | 228581 | 1.39 | 1.70 | |
| SPANNZANGE SZ-D 8/OF 900/1000 | ||||
| 41 | 488755 | 56.51 | 68.94 | |
| SPANNZANGE SZ-D 6,35/OF 900/100 | ||||
| 41 | 488761 | 56.51 | 68.94 | |
| Indicatore DF 700 | ||||
| 42 | 492173 | 16.02 | 19.54 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 43 | 450677 | 3.24 | 3.95 | |
| Fermata limite DF500 | ||||
| 44 | 450678 | 6.34 | 7.73 | |
| Vite a testa ovale M4x8-TAPTITE-T15 | ||||
| 45 | 228570 | 1.39 | 1.70 | |
| Regolazione fine | ||||
| 46 | 490143 | 22.02 | 26.86 | |
| Non più disponibile, nessuna sostituzione | ||||
| 47 | 200926 | |||
| Disco | ||||
| 48 | 400106 | 1.39 | 1.70 | |
| Leva KA 65 | ||||
| 49 | 490429 | 18.13 | 22.12 | |
| VITE C M4X35 | ||||
| 50 | 400492 | 5.88 | 7.17 | |
| Anello di bloccaggio | ||||
| 51 | 216770 | 1.39 | 1.70 | |
| ANELLO DI REGOLAZIONE 13 X 19 X 0,5 MM | ||||
| 52 | 228503 | 1.39 | 1.70 | |
| Ruota di regolazione KS 60 | ||||
| 53 | 457351 | 3.30 | 4.03 | |
| Disco di rilievo 13,2 x 18,8 x 0,2 mm | ||||
| 54 | 436828 | 1.39 | 1.70 | |
| Disco | ||||
| 55 | 403100 | 1.39 | 1.70 | |
| Bullone | ||||
| 56 | 455791 | 1.39 | 1.70 | |
| Molla compressione | ||||
| 57 | 436377 | 1.51 | 1.84 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 58 | 444633 | 2.04 | 2.49 | |
| Vite a testa cilindrica DIN 912-M6x25-10.9 | ||||
| 59 | 400859 | 1.39 | 1.70 | |
| Disco DIN 125-B-6,4-140 HV | ||||
| 60 | 200578 | 1.39 | 1.70 | |
| Boccola LEX 3 | ||||
| 61 | 436300 | 1.78 | 2.17 | |
| Vite filettata M5 X 30 | ||||
| 62 | 451537 | 1.39 | 1.70 | |
| Vite filettata M5 X 20 | ||||
| 63 | 451535 | 1.39 | 1.70 | |
| Vite filettata M5 X 25 | ||||
| 64 | 451536 | 1.39 | 1.70 | |
| Fermata limite DF500 | ||||
| 65 | 436520 | 13.43 | 16.38 | |
| Palla | ||||
| 66 | 783305 | 1.39 | 1.70 | |
| Molla compressione | ||||
| 67 | 436528 | 1.39 | 1.70 | |
| Piastra CS 50 EB | ||||
| 68 | 488577 | 77.32 | 94.33 | |
| Tappo | ||||
| 69 | 450507 | 1.94 | 2.37 | |
| Boccola LEX 3 | ||||
| 70 | 10364663 | 1.58 | 1.93 | |
| Vite a testa svasata M4 x 8 | ||||
| 71 | 228737 | 1.39 | 1.70 | |
| STRISCIA | ||||
| 72 | 436477 | 14.16 | 17.28 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 73 | 436195 | 1.58 | 1.93 | |
| Guida rotonda | ||||
| 74 | 451754 | 6.60 | 8.05 | |
| GUIDA | ||||
| 75 | 483449 | 5.74 | 7.00 | |
| Fermata limite DF500 | ||||
| 76 | 10035623 | 18.72 | 22.84 | |
| Pezzo di supporto | ||||
| 77 | 437478 | 1.39 | 1.70 | |
| Vite a svasatura 4,0 x 10 mm | ||||
| 78 | 219102 | 1.39 | 1.70 | |
| Cappello di aspirazione | ||||
| 79 | 437307 | 7.06 | 8.61 | |
| Copertura TURBO II | ||||
| 80 | 466885 | 1.78 | 2.17 | |
| Tappo | ||||
| 81 | 467468 | 1.92 | 2.34 | |
| SPAANDEROPVANG KSF-OF 1010 | ||||
| 82 | 493180 | 24.26 | 29.60 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 83 | 436195 | 1.58 | 1.93 | |
| Piede di appoggio | ||||
| 84 | 438608 | 2.57 | 3.14 | |
| Chiave fissa Sw 19 | ||||
| 85 | 772049 | 8.78 | 10.71 | |
