Qui troverai tutte le parti e i disegni disponibili di “Festool 489705 (LS130EQ)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

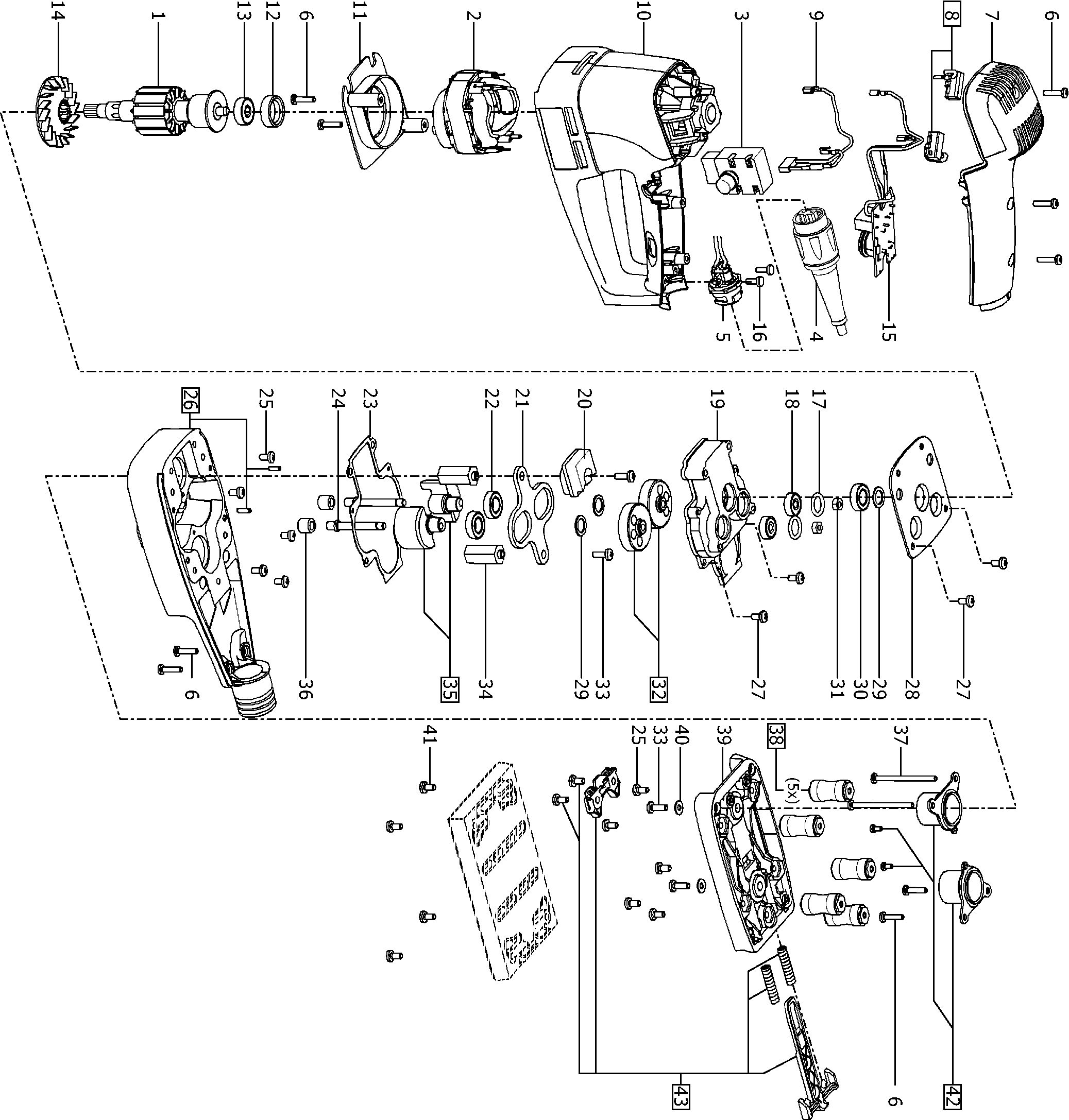

Disegni tecnici di Festool 489705 (LS130EQ)
Elenco parti di Festool 489705 (LS130EQ)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Indotto 230 V | ||||
| 1 | 493171 | 82.40 | 100.53 | |
| Magnete del campo 230 V | ||||
| 2 | 493173 | 49.73 | 60.67 | |
| Interruttore | ||||
| 3 | 491141 | 24.08 | 29.38 | |
| PLUG IT-KABEL H05 RN-F-4 | ||||
| 4 | 203914 | 24.00 | 29.28 | |
| Casa del connettore 110 - 240v | ||||
| 5 | 489742 | 10.73 | 13.09 | |
| Vite a testa svasata 3,5 x 16 mm | ||||
| 6 | 228663 | 1.51 | 1.84 | |
| Tappo | ||||
| 7 | 453978 | 9.94 | 12.13 | |
| Portaspazzole Pair 230v / Produzione di Macchine P | ||||
| 8 | 489632 | 11.74 | 14.32 | |
| Modulo di soppressione delle interferenze TURBO II | ||||
| 9 | 489770 | 24.08 | 29.38 | |
| Telaio del motore AG 125-14 DE | ||||
| 10 | 490079 | 14.76 | 18.01 | |
| Disco guida aria HK 85 | ||||
| 11 | 455160 | 2.38 | 2.90 | |
| Anello di gomma | ||||
| 12 | 450508 | 1.51 | 1.84 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 228672 | 6.79 | 8.28 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 14 | 451631 | 5.18 | 6.32 | |
| Elettronica 230 V | ||||
| 15 | 489641 | 54.81 | 66.87 | |
| Vite a testa ovale 3,5 x 10 mm | ||||
| 16 | 219031 | 7.32 | 8.93 | |
| Anello O | ||||
| 17 | 400639 | 1.51 | 1.84 | |
| CUSCINETTO A SFERA | ||||
| 18 | 400619 | 10.37 | 12.65 | |
| Flangia del cuscinetto HKC 55 | ||||
| 19 | 453976 | 25.41 | 31.00 | |
| Peso di equilibratura della ruota | ||||
| 20 | 453956 | 17.42 | 21.25 | |
| STRISCIA | ||||
| 21 | 451763 | 8.57 | 10.46 | |
| CUSCINETTO A SFERA | ||||
| 22 | 400578 | 10.22 | 12.47 | |
| Guarnizione LEX 3 | ||||
| 23 | 455615 | 5.33 | 6.50 | |
| BARRA TOMMY | ||||
| 24 | 453957 | 22.14 | 27.01 | |
| Vite a testa ovale M4x10 DIN 7985 | ||||
| 25 | 400663 | 1.51 | 1.84 | |
| Pavimento | ||||
| 26 | 490299 | 47.67 | 58.16 | |
| Vite a testa ovale M4x8 TAPT. K.TORX | ||||
| 27 | 228734 | 1.51 | 1.84 | |
| Piastra di supporto KA-UG | ||||
| 28 | 451588 | 4.90 | 5.98 | |
| Disco | ||||
| 29 | 455161 | 1.51 | 1.84 | |
| Cuscinetto a sfere a gola profonda 6800 DD C3U 246 | ||||
| 30 | 10776044 | 51.51 | 62.84 | |
| CUSCINETTO A SFERA | ||||
| 30 | 400582 | 12.22 | 14.91 | |
| Dado esagonale M5 | ||||
| 31 | 455613 | 1.51 | 1.84 | |
| INGRANAGGIO | ||||
| 32 | 490297 | 58.20 | 71.00 | |
| Vite a testa ovale DIN 7985-M4x12-4.8 | ||||
| 33 | 400647 | 1.51 | 1.84 | |
| Bullone | ||||
| 34 | 451762 | 11.30 | 13.79 | |
| Peso di equilibratura della ruota | ||||
| 35 | 490298 | 40.78 | 49.75 | |
| Bussola a ugello | ||||
| 36 | 400627 | 6.19 | 7.55 | |
| Vite a testa cilindrica 3,5 x 50 mm | ||||
| 37 | 400005 | 1.51 | 1.84 | |
| PIEDE IN GOMMA | ||||
| 38 | 490301 | 34.36 | 41.92 | |
| Piastra CS 50 EB | ||||
| 39 | 489504 | 15.85 | 19.34 | |
| Disco DIN 134-4,3 | ||||
| 40 | 400479 | 1.44 | 1.76 | |
| Vite a testa ovale M4x10 DIN 7985 | ||||
| 41 | 400606 | 1.51 | 1.84 | |
| Soletta di Gomma | ||||
| 42 | 490300 | 18.03 | 22.00 | |
| Fissaggio Rapido | ||||
| 43 | 490302 | 12.74 | 15.54 | |
