Qui troverai tutte le parti e i disegni disponibili del 'Festool 492236 ( LHS225EQ230V )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

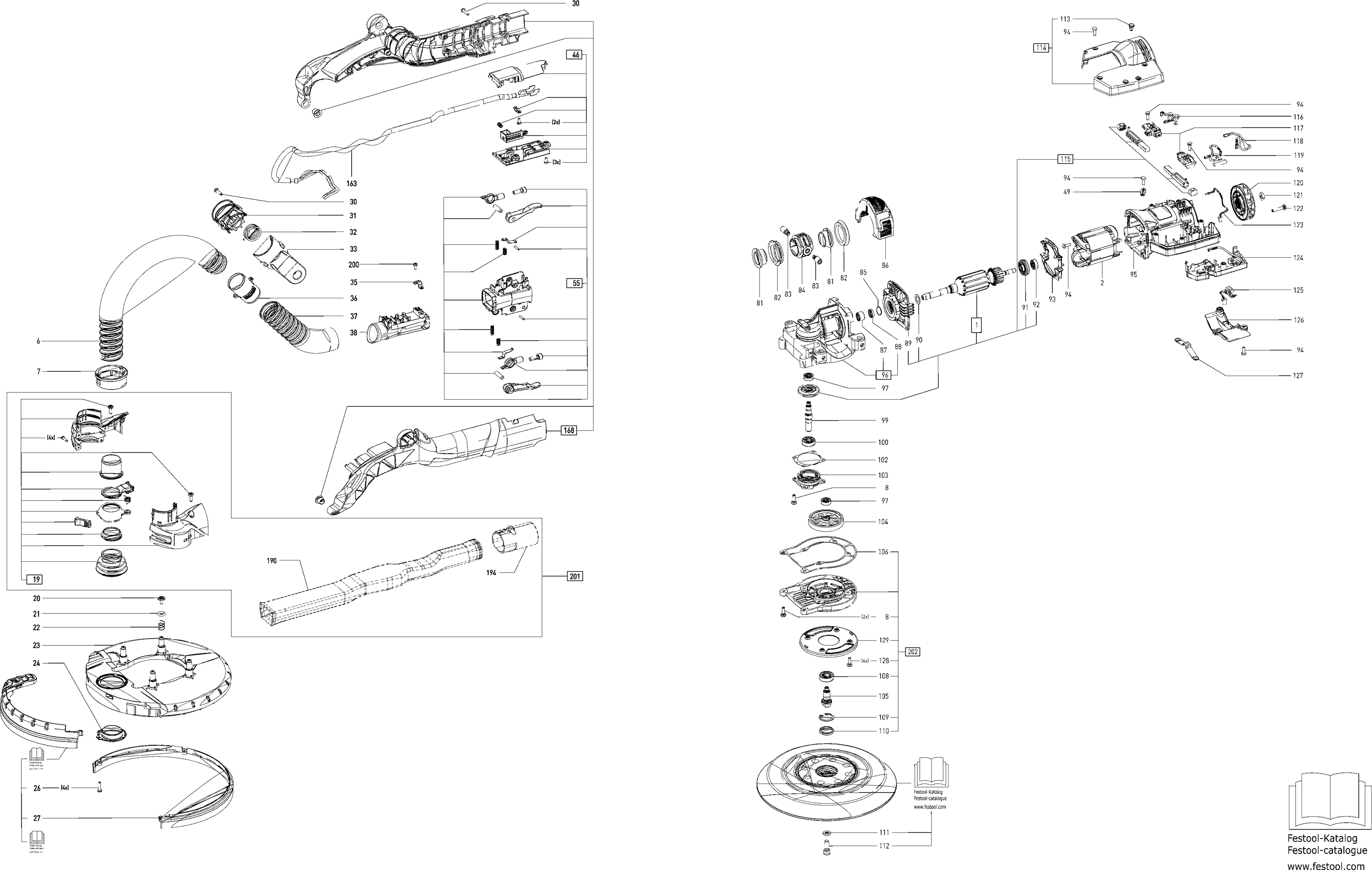

Disegno tecnico del modello Festool 492236 ( LHS225EQ230V )
Elenco parti di ricambio del modello Festool 492236 ( LHS225EQ230V )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Indotto | ||||
| 1 | 204908 | 128.62 | 156.92 | |
| Assemblea di campo DF 700 EQ 230V ET-BG | ||||
| 2 | 499332 | 62.68 | 76.47 | |
| Interruttore | ||||
| 3 | 495284 | 24.08 | 29.38 | |
| plug it-kabel H05 RN-F-4 PLANEX | ||||
| 4 | 203929 | 24.70 | 30.13 | |
| Alloggiamento della presa OS 400 EQ 230V EU | ||||
| 5 | 494383 | 22.75 | 27.76 | |
| Pezzo di tubo | ||||
| 6 | 499186 | 37.99 | 46.35 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 7 | 465387 | 4.09 | 4.99 | |
| Vite a testa cilindrica M4x12 ALtracs Plus TX15 | ||||
| 8 | 10006908 | 1.39 | 1.70 | |
| Tappo | ||||
| 19 | 204126 | 45.13 | 55.06 | |
| Vite a testa ovale M6x50 DIN 7985-4.8 | ||||
| 20 | 465402 | 1.51 | 1.84 | |
| Anello O | ||||
| 21 | 400893 | 1.39 | 1.70 | |
| Molla compressione | ||||
| 22 | 465401 | 1.39 | 1.70 | |
| Cappello di aspirazione | ||||
| 23 | 467610 | 33.76 | 41.19 | |
| Supporto | ||||
| 24 | 472013 | 1.51 | 1.84 | |
| Vite a lente 3,5 x 14 mm | ||||
| 26 | 400468 | 1.39 | 1.70 | |
| Barra della spazzola | ||||
| 27 | 465407 | 19.60 | 23.91 | |
| Vite a lente 3,5 x 16 mm | ||||
| 30 | 400584 | 1.39 | 1.70 | |
| Segmento orientabile | ||||
| 31 | 470740 | 2.57 | 3.14 | |
| Molla per gamba TS 55 REBQ | ||||
| 32 | 470743 | 2.30 | 2.81 | |
| Segmento orientabile | ||||
| 33 | 470741 | 2.57 | 3.14 | |
| Morsetto per cavi KS 60 E | ||||
| 35 | 473205 | 1.39 | 1.70 | |
| PIATTO AD ANGOLO | ||||
| 36 | 469471 | 2.51 | 3.06 | |
| Pezzo di tubo | ||||
| 37 | 470739 | 14.64 | 17.86 | |
| Canale LHS 225 EQ | ||||
| 38 | 10005157 | 3.70 | 4.51 | |
| Connettore | ||||
| 46 | 200297 | 49.97 | 60.96 | |
| Elementi di serraggio | ||||
| 55 | 495276 | 118.10 | 144.08 | |
| Boccola flangiata LHS 225 | ||||
| 81 | 10103879 | 4.15 | 5.06 | |
| Anello di tenuta | ||||
| 82 | 465457 | 4.22 | 5.15 | |
| Bullone filettato M4 x 20 DIN 915 | ||||
| 83 | 465393 | 7.00 | 8.54 | |
| Telaio KS 120 | ||||
| 84 | 465392 | 11.68 | 14.25 | |
| Anello O | ||||
| 85 | 200131 | 1.39 | 1.70 | |
| Setaccio filtro LHS 225 EQ | ||||
| 86 | 10005447 | 2.77 | 3.38 | |
| Manicotto ad ago AGC 18 | ||||
| 87 | 400824 | 5.47 | 6.67 | |
| Anello di tenuta | ||||
| 88 | 401007 | 9.70 | 11.83 | |
| Flangia Intermedia | ||||
| 89 | 465367 | 21.30 | 25.99 | |
| Anello di regolazione LEX 3 | ||||
| 90 | 401004 | 1.39 | 1.70 | |
| Anello magnetico | ||||
| 91 | 495601 | 8.45 | 10.31 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 92 | 400798 | 6.47 | 7.89 | |
| Disco guida aria HK 85 | ||||
| 93 | 473295 | 2.83 | 3.45 | |
| Vite a testa ovale 3,5 x 10 mm | ||||
| 94 | 219031 | 1.39 | 1.70 | |
| Telaio del motore AG 125-14 DE | ||||
| 95 | 467605 | 13.07 | 15.95 | |
| Scatola del cambio ISC 240 ET-BG | ||||
| 96 | 204128 | 86.88 | 105.99 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 97 | 400953 | 6.07 | 7.41 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 98 | 465391 | |||
| BARRA TOMMY | ||||
| 99 | 465390 | 21.78 | 26.57 | |
| CUSCINETTO A SFERA | ||||
| 100 | 464865 | 14.40 | 17.57 | |
| Anello di tolleranza | ||||
| 102 | 469682 | 1.92 | 2.34 | |
| Flangia Intermedia | ||||
| 103 | 465394 | 26.74 | 32.62 | |
| INGRANAGGIO | ||||
| 104 | 465396 | 40.05 | 48.86 | |
| Albero Motore | ||||
| 105 | 465395 | 20.09 | 24.51 | |
| Guarnizione LEX 3 | ||||
| 106 | 465398 | 3.77 | 4.60 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 108 | 401018 | 11.62 | 14.18 | |
| Anello di bloccaggio | ||||
| 109 | 204471 | 1.39 | 1.70 | |
| Anello di tenuta | ||||
| 110 | 400886 | 3.83 | 4.67 | |
| Disco DIN 125-B-6,4-140 HV | ||||
| 111 | 200578 | 1.39 | 1.70 | |
| Vite a testa cilindrica M6 x 16 | ||||
| 112 | 200685 | 1.39 | 1.70 | |
| Conduttore di luce TSC 55 | ||||
| 113 | 474309 | 2.77 | 3.38 | |
| Tappo | ||||
| 114 | 495187 | 9.90 | 12.08 | |
| PORTA-SPAZZOLA | ||||
| 115 | 203231 | 25.53 | 31.15 | |
| Restrittore TN19/11/10-3E25 | ||||
| 116 | 495305 | 26.02 | 31.74 | |
| COPERTURA | ||||
| 117 | 473392 | 2.57 | 3.14 | |
| Conduttore flessibile KL | ||||
| 118 | 473060 | 1.58 | 1.93 | |
| Restrittore TN19/11/10-3E25 | ||||
| 119 | 495306 | 26.02 | 31.74 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 120 | 493537 | 12.34 | 15.05 | |
| Dado esagonale DIN 439-M6 | ||||
| 121 | 200601 | 1.39 | 1.70 | |
| Vite a testa ovale M6x50 DIN 7985-4.8 | ||||
| 122 | 400823 | 1.39 | 1.70 | |
| Resistore PTC DF 700 90 C | ||||
| 123 | 474617 | 8.98 | 10.96 | |
| Elettronica CTM EC 230V FL VP | ||||
| 124 | 494499 | 73.08 | 89.16 | |
| Tachimetro | ||||
| 125 | 495307 | 29.77 | 36.32 | |
| Copertura LHS 225 EQ UNTEN VOLLST. | ||||
| 126 | 495424 | 2.64 | 3.22 | |
| Molla a Balia | ||||
| 127 | 474995 | 2.64 | 3.22 | |
| Vite a testa svasata M4x18 ALtracs Plus TX15 | ||||
| 128 | 10006907 | 1.39 | 1.70 | |
| Rondella | ||||
| 129 | 10001942 | 10.03 | 12.24 | |
| VITE C M4X35 | ||||
| 151 | 10001655 | 1.39 | 1.70 | |
| Fermo posteriore | ||||
| 152 | 474459 | 26.14 | 31.89 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 153 | 10225914 | 31.46 | 38.38 | |
| Leva del mandrino OSC 18 | ||||
| 159 | 495279 | 80.71 | 98.47 | |
| CAVO CON SPINA | ||||
| 163 | 467604 | 24.80 | 30.26 | |
| Calcio a pistola KS 120 REB | ||||
| 165 | 200287 | 47.19 | 57.57 | |
| Copertura TURBO II | ||||
| 166 | 200179 | 40.54 | 49.46 | |
| Tubo CS 50 EBG | ||||
| 167 | 200180 | 101.52 | 123.85 | |
| Fork LHS 225 EQ | ||||
| 168 | 200286 | 41.62 | 50.78 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 181 | 470616 | 2.24 | 2.73 | |
| Pulsante AGC 18 | ||||
| 182 | 470614 | 1.39 | 1.70 | |
| Molla compressione | ||||
| 183 | 472065 | 2.24 | 2.73 | |
| Cassa dell'interruttore | ||||
| 185 | 470613 | 3.30 | 4.03 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 186 | 10225954 | 21.90 | 26.72 | |
| Vite a testa svasata M3,5 x 5 | ||||
| 187 | 455593 | 1.39 | 1.70 | |
| Gomma di contatto | ||||
| 188 | 454328 | 1.39 | 1.70 | |
| Parte di inserimento | ||||
| 189 | 471864 | 69.70 | 85.03 | |
| Canale LHS 225 EQ | ||||
| 190 | 471861 | 19.60 | 23.91 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 191 | 202494 | 20.93 | 25.53 | |
| Interruttore Rotativo | ||||
| 192 | 470612 | 1.98 | 2.42 | |
| Elettronica LHS 225 EQ ET-BG 230V | ||||
| 193 | 10416245 | 109.75 | 133.90 | |
| Connessione del estrattore LHS 225 EQ | ||||
| 194 | 10006305 | 3.10 | 3.78 | |
| Guarnizione LEX 3 | ||||
| 195 | 473244 | 2.18 | 2.66 | |
| STRISCIA | ||||
| 196 | 471952 | 4.56 | 5.56 | |
| Ruota di regolazione KS 60 | ||||
| 198 | 471863 | 8.90 | 10.86 | |
| Molla a Balia | ||||
| 199 | 457753 | 1.39 | 1.70 | |
| Vite a testa ovale 4,0 x 10 mm | ||||
| 200 | 228729 | 1.39 | 1.70 | |
| Kit di aspirazione | ||||
| 201 | 204127 | 64.74 | 78.98 | |
| COPERTURA DELLA SCATOLA degli INGRANAGGI | ||||
| 202 | 499740 | 72.36 | 88.28 | |
| Tappo H03 Kiba DF700 | ||||
| 203 | 499739 | 29.89 | 36.47 | |
