Qui troverai tutte le parti e i disegni disponibili del 'Festool 498621 ( DF500Q230V-240V )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

Disegno tecnico del modello Festool 498621 ( DF500Q230V-240V )

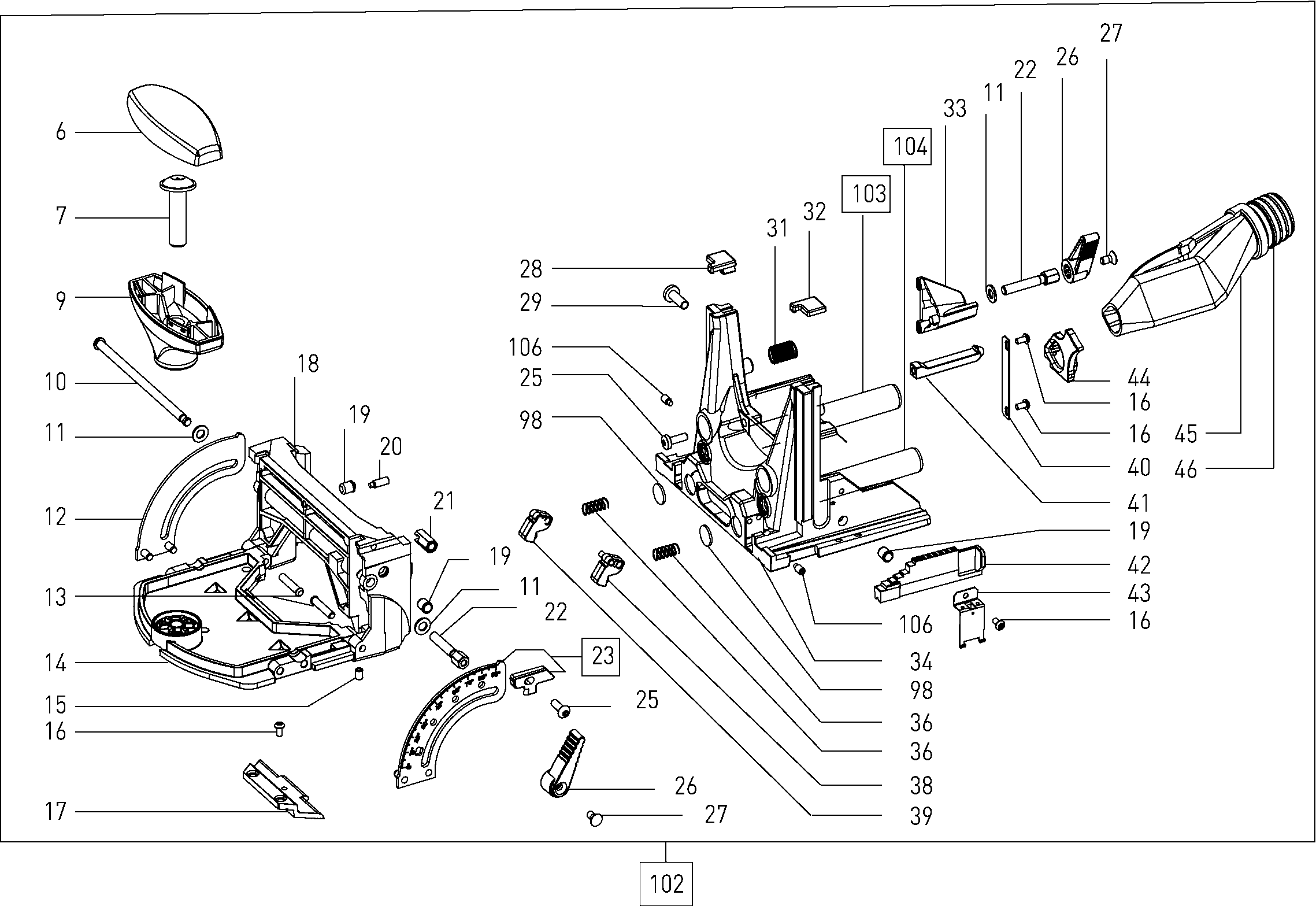

Disegno tecnico 1
Clicca per ingrandire

Disegno tecnico 2
Clicca per ingrandire

Elenco parti di ricambio del modello Festool 498621 ( DF500Q230V-240V )

Pos. Descrizione Prezzo escl. IVA Prezzo incl. IVA
I prezzi mostrati includono l'IVA
Indotto 230 V
1 493904 92.93 113.37
Magnete del campo 230 V
2 493906 69.94 85.33
Telaio dell'interruttore
3 494014 24.20 29.52
cavo plug it YZW300/500 2X1 4m CN
4 203704 43.68 53.29
plug it-kabel H05 RN-F-4
4 203914 23.91 29.17
Casa della spina Eu
5 492643 8.64 10.54
Parte superiore della Maniglia
6 434597 1.51 1.84
VITE C M4X35
7 401076 1.39 1.70
Parte della Maniglia
9 434596 1.98 2.42
Tirante DF 700
10 469040 4.56 5.56
Disco DIN 125-B-5,3-140 HV
11 761515 1.39 1.70
R - Segmento
12 493779 11.42 13.93
Bullone a collarino
13 469141 3.24 3.95
Base DF 700
14 10001284 44.16 53.88
Spinotto Filettato
15 401104 1.39 1.70
Vite a testa ovale M6x50 DIN 7985-4.8
16 400983 1.39 1.70
Scala graduata FSK 670
17 701458 5.15 6.28
V - Slitta
18 493928 59.77 72.92
Pezzo di pressione della molla
19 400286 4.22 5.15
Vite a pressione DIN 915-M4x12-45H-TUF
20 203387 1.39 1.70
Presa
21 469075 8.90 10.86
Bullone filettato M4 x 20 DIN 915
22 465575 3.24 3.95
Segmento DF 700
23 499023 32.67 39.86
Vite a testa ovale DIN 7985-M4x12-4.8
25 470216 1.39 1.70
Leva KA 65
26 465079 1.39 1.70
Vite a testa svasata M4 x 8
27 400211 1.39 1.70
Tappo
28 466094 1.39 1.70
Vite a testa svasata M5 X 12
29 400901 1.39 1.70
Molla compressione
31 464334 1.39 1.70
Tappo
32 466093 1.39 1.70
Staffa di arresto
33 10022457 8.98 10.96
Supporto tavolo
34 495829 132.13 161.20
Molla compressione
36 436528 1.39 1.70
Fermo pieghevole
38 495008 1.98 2.42
Fermo pieghevole
39 495007 1.98 2.42
Scala graduata FSK 670
40 10036126 2.18 2.66
BULLONE DI TRAZIONE
41 471202 3.36 4.10
SCORREVOLE STAMPATO DF 500
42 10515490 4.03 4.92
PIASTRA AD ANGOLO
43 464821 3.36 4.10
Flangia di aspirazione
44 465203 1.45 1.77
Tubo di aspirazione
45 465204 6.14 7.49
Connessione dell'estrattore LHS 225 EQ
46 10027879 4.15 5.06
Vite a lente M4 x 8
47 467961 1.39 1.70
COPERTURA
48 493153 7.32 8.93
Maniglia Dell'interruttore
49 493815 6.47 7.89
RUOTA
50 464837 1.39 1.70
Molla compressione
51 467959 1.39 1.70
Leva KA 65
52 464839 1.45 1.77
Tappo H03 Kiba DF700
53 466890 3.62 4.42
Vite a testa cilindrica M4 x 18
54 400904 1.39 1.70
Custodia del pendolo
55 493921 77.68 94.77
Albero a camme
56 465947 16.46 20.08
Restrictor TSC 55
57 466015 1.78 2.17
Leva pendolare
58 464840 45.74 55.80
Restrictor TSC 55
59 466262 2.11 2.57
Molla compressione
60 472015 1.39 1.70
Trave principale
61 493895 77.56 94.62
Vite a testa ovale M4x8-TAPTITE-T15
62 228570 1.39 1.70
Pentola interna
63 493920 75.14 91.67
CUSCINETTO A SFERA
64 401073 27.35 33.37
Coppa a pendolo
65 493898 76.59 93.44
Vite a Testa Svasata M4 x 30
66 400094 1.39 1.70
Disco
67 465024 1.39 1.70
INGRANAGGIO
68 493897 33.40 40.75
Ruota eccentrica
69 493896 63.52 77.49
Ventola Sunon PMD2412PMB1-A
70 485108 4.62 5.64
Vite a testa cilindrica M4 x 14
71 445566 1.39 1.70
Flangia Intermedia
72 493893 66.31 80.90
Scivolo di regolazione
73 492418 6.26 7.64
Spinotto cilindrico 2,5 M 6X34
74 469645 1.39 1.70
Bullone TURBO II
75 469643 1.85 2.26
Trasmissione dell'ingranaggio
76 205156 90.63 110.57
Mandrino taglierina DF 500 Q
77 201683 36.78 44.87
CUSCINETTO A SFERA
78 479254 3.89 4.75
Disco
79 400106 1.39 1.70
Tappo H03 Kiba DF700
80 464847 1.39 1.70
Vite di sicurezza
81 400552 1.39 1.70
Spazzola rimovibile (coppia)
82 492629 10.56 12.88
Guida dell'aria
83 465193 2.30 2.81
Anello O
84 400982 1.39 1.70
Vite a testa ovale 4,0 x 16 mm
85 228713 1.39 1.70
CUSCINETTO A SFERE OSC 18
86 228672 4.49 5.48
Telaio del motore AG 125-14 DE
87 493154 11.69 14.26
Vite a testa ovale 3,5 x 10 mm
88 219031 1.39 1.70
Modulo interruptor
89 492779 16.09 19.63
Tappo
90 465032 4.22 5.15
Anello O
91 200911 1.39 1.70
Staffa di Arresto
92 476348 4.94 6.03
Vite di serraggio HKC 55
93 469620 2.18 2.66
Zijaanslag ZA-DF 500/700
94 495666 26.75 32.64
Cappuccio di trazione
95 465006 1.39 1.70
Molla compressione
96 436528 1.39 1.70
Perno di blocco HKC 55
97 701474 14.16 17.28
Antiscivolo
98 469763 2.24 2.73
Scorrimento dell'interruttore
99 446002 1.51 1.84
Anello di bloccaggio
100 401062 1.39 1.70
CUSCINETTO A SFERA
101 464873 12.83 15.65
Telaio guida DF 500 Q
102 202470 244.78 298.63
Asse di ripristino incl. Pos 28, 32
103 494703 49.73 60.67
Asso di profondità incl. Pos 28, 32
104 494704 44.16 53.88
Chiave piana Sw 8
105 401739 5.81 7.09
Vite prigioniera DIN 915-M4x8-45H
106 229949 1.39 1.70
Fermata limite DF500
107 476350 1.66 2.03
Disco DIN 125-B-5,3-140 HV
108 761515 1.39 1.70
BARRA TOMMY
109 477253 2.04 2.49
Molla compressione
110 464087 1.39 1.70
Fermata limite DF500
111 476349 1.66 2.03
